氧化铝陶瓷制作工艺

95%氧化铝陶瓷产品生产基本工艺流程
95%氧化铝陶瓷产品的生产基本工艺流程如下：
1. 原料配制：根据产品要求，按一定比例将氧化铝粉末、助燃剂和其他必需的添加剂混合均匀。

通常在配制过程中还需要使用球磨机对原料进行细磨。

2. 模具制备：将原料配制好的糊状物注入到相应的模具中，利用压力浇注或注射成型等方式将
其固化成坯体。

3. 坯体成型：将固化好的坯体经过挤压、压力成型等工艺进行成型，一般可以采用干压成型或
注浆成型。

4. 干燥：将成型好的坯体进行干燥处理，通常采用自然干燥或烘箱干燥的方法，以去除坯体内
的水分。

5. 烧结：将干燥好的坯体进行烧结处理，通常采用高温烧结的方法。

烧结温度和时间根据产品
要求进行控制，以使得坯体的颗粒结合更加紧密。

6. 修整：对烧结好的陶瓷进行修整处理，去除表面的瑕疵和不平整。

7. 表面处理：根据需要对产品进行必要的表面处理，如抛光、喷涂等。

8. 检验和包装：对成品进行质量检验，合格后进行包装，通常采用泡沫塑料、纸盒等包装材料
进行包装。

以上是95%氧化铝陶瓷产品的生产基本工艺流程，具体的生产工艺还需要根据具体的产品要求和工艺条件进行调整。

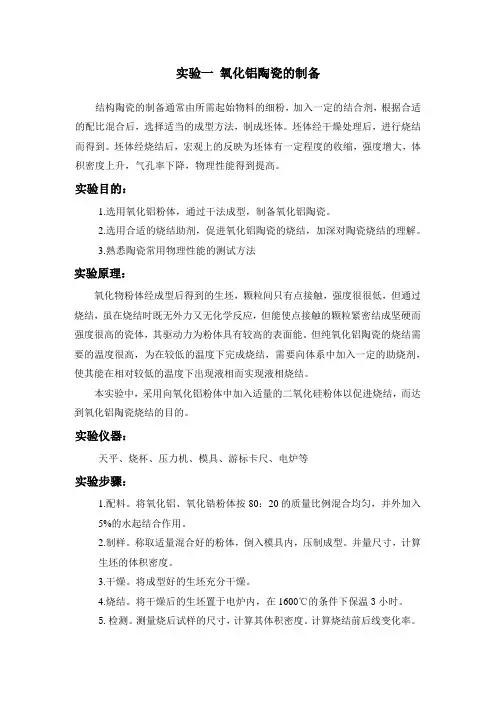

结构陶瓷的制备通常由所需起始物料的细粉，加入一定的结合剂，根据合适的配比混合后，选择适当的成型方法，制成坯体。

坯体经干燥处理后，进行烧结而得到。

坯体经烧结后，宏观上的反映为坯体有一定程度的收缩，强度增大，体积密度上升，气孔率下降，物理性能得到提高。

实验目的：1.选用氧化铝粉体，通过干法成型，制备氧化铝陶瓷。

2.选用合适的烧结助剂，促进氧化铝陶瓷的烧结，加深对陶瓷烧结的理解。

3.熟悉陶瓷常用物理性能的测试方法实验原理：氧化物粉体经成型后得到的生坯，颗粒间只有点接触，强度很很低，但通过烧结，虽在烧结时既无外力又无化学反应，但能使点接触的颗粒紧密结成坚硬而强度很高的瓷体，其驱动力为粉体具有较高的表面能。

但纯氧化铝陶瓷的烧结需要的温度很高，为在较低的温度下完成烧结，需要向体系中加入一定的助烧剂，使其能在相对较低的温度下出现液相而实现液相烧结。

本实验中，采用向氧化铝粉体中加入适量的二氧化硅粉体以促进烧结，而达到氧化铝陶瓷烧结的目的。

实验仪器：天平、烧杯、压力机、模具、游标卡尺、电炉等实验步骤：1.配料。

将氧化铝、氧化锆粉体按80：20的质量比例混合均匀，并外加入5%的水起结合作用。

2.制样。

称取适量混合好的粉体，倒入模具内，压制成型。

并量尺寸，计算生坯的体积密度。

3.干燥。

将成型好的生坯充分干燥。

4.烧结。

将干燥后的生坯置于电炉内，在1600℃的条件下保温3小时。

5.检测。

测量烧后试样的尺寸，计算其体积密度。

计算烧结前后线变化率。

1.实验目的2.实验仪器3.实验数据记录及数据处理起始物料的配比；结合剂的加入量；烧结前后试样的体积密度及质量变化；烧结前后的线变化率。

4.思考题：1）助烧剂的作用机理是什么？2）常用体积密度的测试方法有哪几种？。

氧化铝陶瓷的成型工艺
氧化铝陶瓷的成型工艺一般包括以下几个步骤：
1. 配料：首先需要准备氧化铝陶瓷的原料。

通常使用高纯氧化铝粉末作为主要原料，还可以添
加一些助剂如玻璃粉末或有机粉末以改善成型和烧结性能。

2. 混合：将氧化铝粉末和其他助剂按一定比例混合均匀。

混合可以使用干混合或湿混合的方式，具体取决于成型工艺的要求。

3. 成型：将混合好的粉末通过成型工艺成型。

常用的成型方法包括注塑成型、挤出成型、挤压
成型、压制成型等，具体选用哪种成型方法取决于产品的形状和工艺要求。

4. 干燥：成型后的陶瓷坯体需要进行干燥处理以去除内部和表面的水分。

干燥一般采用自然干
燥或烘干的方式，烘干时需要控制温度和湿度，以避免陶瓷变形或开裂。

5. 烧结：干燥后的陶瓷坯体需要进行烧结。

烧结是将陶瓷坯体加热至高温，使其颗粒间发生熔结，形成致密的氧化铝陶瓷。

烧结一般采用电炉或气氛炉进行，具体的烧结温度和时间根据陶
瓷的要求进行控制。

6. 表面处理：烧结后的氧化铝陶瓷可以进行一些表面处理，如研磨、抛光等，以改善其表面质
量和光洁度。

以上仅是氧化铝陶瓷的一种常见成型工艺流程，具体的成型工艺可能会根据产品的特殊要求进行调整和改变。

氧化铝陶瓷制作工艺简介氧化铝氧化铝陶瓷陶瓷目前分为高纯型与普通型两种。

高纯型氧化铝陶瓷系Ａｌ２Ｏ３含量在９９．９％以上的陶瓷材料，９％以上的陶瓷材料，由于其烧结温度高达１６５０由于其烧结温度高达１６５０—１９９０℃，透射波长为１～６μｍ，一般制成熔融玻璃以取代铂坩埚：利用其透光性及可耐碱金属腐蚀性用作钠灯管；在电子工业中可用作集成电路基板与高频绝缘材料。

普通型氧化铝陶瓷系按Ａｌ２Ｏ３含量不同分为９９瓷、同分为９９瓷、９５瓷、９５瓷、９５瓷、９０瓷、８５瓷等品种，９０瓷、８５瓷等品种，９０瓷、８５瓷等品种，有时Ａｌ２Ｏ３含量在８０％或７５％者有时Ａｌ２Ｏ３含量在８０％或７５％者也划为普通氧化铝陶瓷系列。

其中９９氧化铝瓷材料用于制作高温坩埚、耐火炉管及特殊耐磨材料，如陶瓷轴承、陶瓷密封件及水阀片等；９５氧化铝瓷主要用作耐腐蚀、耐磨部件；８５瓷中由于常掺入部分滑石，提高了电性能与机械强度，可与、铌、钽等金属封接，有的用作电真空装置器件。

其制作工艺如下：用作电真空装置器件。

其制作工艺如下：一 粉体制备：粉体制备：将入厂的氧化铝粉按照不同的产品要求与不同成型工艺制备成粉体材料.粉体粒度在１μｍ微米以下，若制造高纯氧化铝陶瓷制品除氧化铝纯度在９９．若制造高纯氧化铝陶瓷制品除氧化铝纯度在９９．９９％外，９９％外，还需超细粉碎且使其粒径分布均匀。

采用挤压成型或注射成型时，采用挤压成型或注射成型时，粉料中需引入粘结剂与可塑剂，粉料中需引入粘结剂与可塑剂，粉料中需引入粘结剂与可塑剂，一般为重量一般为重量比在１０—３０％的热塑性塑胶或树脂有机粘结剂应与氧化铝粉体在１５０—２００℃温度下均匀混合，以利于成型操作。

采用热压工艺成型的粉体原料则不需加入粘结剂。

采用热压工艺成型的粉体原料则不需加入粘结剂。

若采用若采用半自动或全自动干压成型，对粉体有特别的工艺要求，需要采用喷雾造粒法对粉体进行处理、使其呈现圆球状，使其呈现圆球状，以利于提高粉体流动性便于成型中自动充填模壁。

简述氧化铝陶瓷的生产工艺氧化铝陶瓷是一种常见的陶瓷材料，其生产工艺主要包括选材、制备、成型、烧结和加工等环节。

首先，选材是氧化铝陶瓷生产的第一步。

氧化铝是一种常见的无机物，可以通过矿石提取或通过化学反应合成。

选材的关键是保证原料的纯度和稳定性，以确保最终产品的质量。

此外，还可以添加一些其他化学物质，如增强材料、稳定剂和颜料等，以提高氧化铝陶瓷的性能和外观。

其次，制备是指对原料进行预处理。

通常，原料会经过研磨和混合等处理，以使其颗粒尺寸均一，并达到所需的粒度。

可以使用球磨机、振动磨机或气流磨机等设备进行研磨，然后通过混合设备将不同的原料混合均匀，以确保最终产品的化学成分相对稳定。

接下来，成型是氧化铝陶瓷生产的关键步骤之一。

通常有多种成型方法可选择，如压制、注塑和注浆等。

其中，压制是最常用的一种方法，利用模具对原料进行压制，使其具有所需的形状和尺寸。

注塑和注浆是将原料放入注塑机或注浆机中，通过模具或挤出机将原料注射成型。

无论采用何种方法，都需要考虑原料的流动性和形状保持性，以确保成型的精度和一致性。

烧结是氧化铝陶瓷生产中的关键步骤之一。

烧结是通过高温处理，使成型体结合成坚固的陶瓷材料。

通常，高纯度的氧化铝陶瓷需要经过两次烧结过程：预烧和终烧。

预烧是在较低温度下使成型体变得致密，去除一部分残余物质和水分。

终烧是在更高温度下进行，以使陶瓷材料达到所需的密度和机械强度。

烧结条件的选择和控制对最终产品的性能和质量至关重要。

最后，加工是氧化铝陶瓷生产中的最后一步。

加工通常包括切割、抛光、镂空和修整等过程，以使最终产品达到所需的形状和表面精度。

这些加工过程可以通过机械加工、激光加工和化学加工等方式进行。

加工的目的是提高氧化铝陶瓷的装配性能和外观质量。

总结起来，氧化铝陶瓷的生产工艺包括选材、制备、成型、烧结和加工等环节。

通过精确的控制和合理的操作，可以生产出具有优良性能和高质量的氧化铝陶瓷产品。

同时，不断改进工艺参数和技术手段，可以进一步提高氧化铝陶瓷的生产效率和陶瓷材料的性能，满足不同领域和应用对高性能陶瓷的需求。

氧化铝陶瓷制作工艺氧化铝陶瓷是一种具有高强度、高硬度、高稳定性和高化学稳定性的特殊陶瓷材料。

其制作工艺包括原料制备、成型、烧结和后处理。

以下是详细的制作工艺过程。

1. 原料制备氧化铝陶瓷的主要原料是高纯度氧化铝，其纯度要求高达99.99%以上。

其次还需要一些助剂，如结合剂、流变剂和添加剂等。

在原料制备中，首先将高纯度氧化铝粉末加入到一定比例的溶液中，调整其PH值和比例，使之成为可流动的泥浆状物质。

然后将助剂加入其中，进行充分混合和静置。

2. 成型氧化铝陶瓷的成型方式有多种，包括注塑成型、挤出成型和压制成型等。

其中，注塑成型是最为常用的成型方式。

在注塑成型过程中，先将制备好的氧化铝泥浆注入注塑机中，经过一定的压力和形状模具的作用，使之成形。

形成的坯料亦称为瓷坯，是之后烧结的主要原料。

3. 烧结瓷坯在烧结过程中，需将其加热到相应的高温下，使其颗粒间的空隙逐渐消失，颗粒间发生熔合，形成致密的陶瓷结构。

烧结温度一般在1500℃以上，而烧结时间则根据实际需要进行调整。

在烧结过程中，温度升高时，会逐渐发生晶粒长大和结晶化的过程，从而提高氧化铝陶瓷的密度、结晶度和力学性质。

4. 后处理烧结后的氧化铝陶瓷需要进行后处理，以达到期望的性能和外观效果。

后处理包括去毛刺、打磨、抛光、阳极氧化等。

去毛刺是一项必要过程，可去除瓷坯表面的毛刺和毛发，使其表面更加光滑。

打磨和抛光则可将瓷坯表面的粗糙度和凹凸不平处处理，使之表面更加平滑细腻。

而阳极氧化则是为了提高氧化铝陶瓷的耐腐蚀性和色泽度。

总的来说，氧化铝陶瓷的制作工艺不仅要求原料的纯度和质量，还需要严格控制成型、烧结和后处理等各个环节的工艺参数。

只有如此，才能生产出高品质的氧化铝陶瓷产品。

氧化铝陶瓷制作工艺流程∙氧化铝陶瓷是一种以氧化铝（AL2O3）为主体的材料，用于厚膜集成电路。

氧化铝陶瓷有较好的传导性、机械强度和耐高温性。

需要注意的是需用超声波进行洗涤。

氧化铝陶瓷是一种用途广泛的陶瓷。

因为其优越的性能，在现代∙氧化铝陶瓷是一种以氧化铝（AL2O3）为主体的材料，用于厚膜集成电路。

氧化铝陶瓷有较好的传导性、机械强度和耐高温性。

需要注意的是需用超声波进行洗涤。

氧化铝陶瓷是一种用途广泛的陶瓷。

因为其优越的性能，在现代社会的应用已经越来越广泛，满足于日用和特殊性能的需要。

氧化铝陶瓷目前分为高纯型与普通型两种。

高纯型氧化铝陶瓷系Aｌ203含量在99．9％以上的陶瓷材料，由于其烧结温度高达1650—1990℃，透射波长为1—6μｍ，一般制成熔融玻璃以取代铂坩埚：利用其透光性及可耐碱金属腐蚀性用作钠灯管；在电子工业中可用作集成电路基板与高频绝缘材料。

普通型氧化铝陶瓷系按Aｌ203含量不同分为99瓷、95瓷、90瓷、85瓷等品种，有时Aｌ203含量在80％或75％者也划为普通氧化铝陶瓷系列。

其中99氧化铝瓷材料用于制作高温坩埚、耐火炉管及特殊耐磨材料，如陶瓷轴承、陶瓷密封件及水阀片等；95氧化铝瓷主要用作耐腐蚀、耐磨部件；85瓷中由于常掺入部分滑石，提高了电性能与机械强度，可与钼、铌、钽等金属封接，有的用作电真空装置器件。

其制作工艺如下：一、粉体制备：将入厂的氧化铝粉按照不同的产品要求与不同成型工艺制备成粉体材料。

粉体粒度在１μｍ微米以下，若制造高纯氧化铝陶瓷制品除氧化铝纯度在99．99％外，还需超细粉碎且使其粒径分布均匀。

采用挤压成型或注射成型时，粉料中需引入粘结剂与可塑剂，一般为重量比在10－30％的热塑性塑胶或树脂?有机粘结剂应与氧化铝粉体在150－200温度下均匀混合，以利于成型操作。

采用热压工艺成型的粉体原料则不需加入粘结剂。

若采用半自动或全自动干压成型，对粉体有特别的工艺要求，需要采用喷雾造粒法对粉体进行处理、使其呈现圆球状，以利于提高粉体流动性便于成型中自动充填模壁。

氧化铝陶瓷
氧化铝陶瓷是一种高性能陶瓷材料，也称为氧化铝陶瓷材料。

它是由高纯度氧化铝粉末通过压制、成型、烧结等工艺制成的一种非金属材料。

氧化铝陶瓷具有高硬度、高强度、高耐磨性、高耐腐蚀性、高耐高温性、绝缘性能好等优良的物理性能和化学性能。

因此，氧化铝陶瓷被广泛应用于航空航天、机械工业、电子电器、化学工业等领域。

氧化铝陶瓷的制备过程一般包括以下几个步骤：首先将高纯度氧化铝粉末与其他添加剂混合均匀，然后通过压制或注塑成型，最后进行高温烧结处理。

在烧结过程中，氧化铝粉末会逐渐结合成致密坚硬的结构，形成具有优良物理性能和化学性能的氧化铝陶瓷。

氧化铝陶瓷的应用领域非常广泛，例如在航空航天领域中，氧化铝陶瓷可以用于制造发动机涡轮叶片、航空仪器仪表、空气滤清器等；在机械工业中，氧化铝陶瓷可以用于制造轴承、轴瓦、机床刀具、磨料等；在电子电器领域中，氧化铝陶瓷可以用于制造电子器件、热敏电阻器、微波陶瓷等；在化学工业中，氧化铝陶瓷可以用于制造化学反应器、催化剂载体等。

氧化铝陶瓷制备工艺
氧化铝陶瓷是一种高温、高硬度、高抗腐蚀性的陶瓷材料，被广泛应
用于各种工业领域。

下面将介绍三种常见的氧化铝陶瓷制备工艺。

一、干压成型法
干压成型法是制备氧化铝陶瓷的常见方法。

首先将原材料经过混合、
研磨后，再通过干压成型机将粉末压制成型。

然后经过高温烧结处理，最终得到氧化铝陶瓷。

这种方法制备的氧化铝陶瓷密度高、硬度大，但成本较高，且容易产
生裂纹或变形。

二、注塑成型法
注塑成型法又称压注成型法，是利用注塑机将氧化铝陶瓷粉末加入到
塑料中，经过热加工成型后，再进行高温烧结。

这种方法可以制备较复杂的形状，且制备过程中不易产生裂缝。

但注
塑机的使用成本较高，且在加入塑料的过程中可能会造成杂质的混入。

三、凝胶成型法
凝胶成型法是一种利用化学液相反应制备氧化铝陶瓷的方法。

首先制
备氧化铝溶胶，然后在模具中定型，经过高温烧结后，得到氧化铝陶瓷。

这种方法制备的氧化铝陶瓷密度大、纯度高，且具有优异的机械
性能和抗腐蚀性能。

但制备过程较长，且设备成本较高。

综上所述，氧化铝陶瓷的制备工艺有多种方法，每种方法都有其优缺
点。

选择合适的制备方法，能够提高氧化铝陶瓷的质量和性能，满足不同领域的需求。

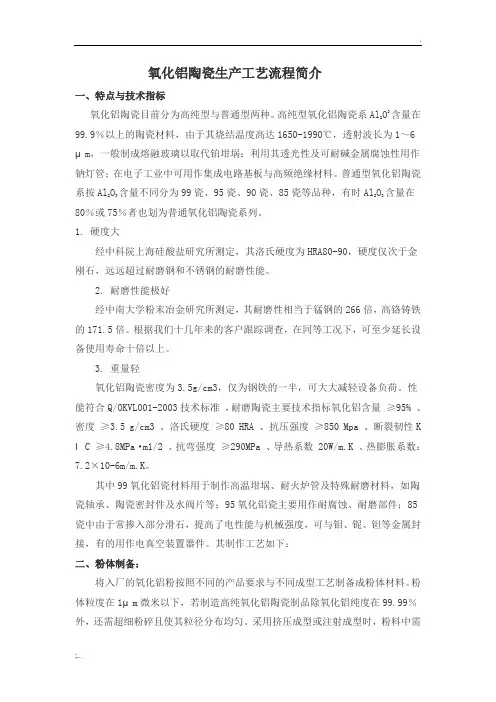

氧化铝陶瓷生产工艺流程简介一、特点与技术指标氧化铝陶瓷目前分为高纯型与普通型两种。

高纯型氧化铝陶瓷系Al2O3含量在99.9％以上的陶瓷材料，由于其烧结温度高达1650-1990℃，透射波长为1～6μm，一般制成熔融玻璃以取代铂坩埚：利用其透光性及可耐碱金属腐蚀性用作钠灯管；在电子工业中可用作集成电路基板与高频绝缘材料。

普通型氧化铝陶瓷系按Al2O3含量不同分为99瓷、95瓷、90瓷、85瓷等品种，有时Al2O3含量在80％或75％者也划为普通氧化铝陶瓷系列。

1. 硬度大经中科院上海硅酸盐研究所测定，其洛氏硬度为HRA80-90，硬度仅次于金刚石，远远超过耐磨钢和不锈钢的耐磨性能。

2. 耐磨性能极好经中南大学粉末冶金研究所测定，其耐磨性相当于锰钢的266倍，高铬铸铁的171.5倍。

根据我们十几年来的客户跟踪调查，在同等工况下，可至少延长设备使用寿命十倍以上。

3. 重量轻氧化铝陶瓷密度为3.5g/cm3，仅为钢铁的一半，可大大减轻设备负荷。

性能符合Q/OKVL001-2003技术标准，耐磨陶瓷主要技术指标氧化铝含量≥95% 、密度≥3.5 g/cm3 、洛氏硬度≥80 HRA 、抗压强度≥850 Mpa 、断裂韧性K Ι C ≥4.8MPa·m1/2 、抗弯强度≥290MPa 、导热系数 20W/m.K 、热膨胀系数：7.2×10-6m/m.K。

其中99氧化铝瓷材料用于制作高温坩埚、耐火炉管及特殊耐磨材料，如陶瓷轴承、陶瓷密封件及水阀片等；95氧化铝瓷主要用作耐腐蚀、耐磨部件；85瓷中由于常掺入部分滑石，提高了电性能与机械强度，可与钼、铌、钽等金属封接，有的用作电真空装置器件。

其制作工艺如下：二、粉体制备：将入厂的氧化铝粉按照不同的产品要求与不同成型工艺制备成粉体材料。

粉体粒度在1μm微米以下，若制造高纯氧化铝陶瓷制品除氧化铝纯度在99.99％外，还需超细粉碎且使其粒径分布均匀。
