光纤传输损耗测试-实验报告

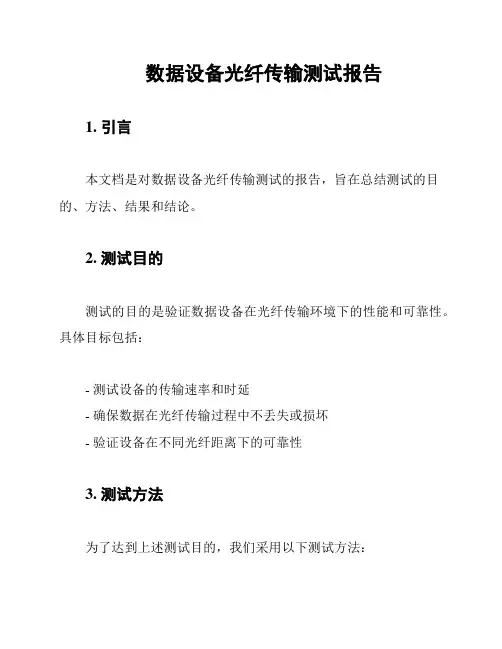

数据设备光纤传输测试报告1. 引言本文档是对数据设备光纤传输测试的报告，旨在总结测试的目的、方法、结果和结论。

2. 测试目的测试的目的是验证数据设备在光纤传输环境下的性能和可靠性。

具体目标包括：- 测试设备的传输速率和时延- 确保数据在光纤传输过程中不丢失或损坏- 验证设备在不同光纤距离下的可靠性3. 测试方法为了达到上述测试目的，我们采用以下测试方法：- 构建光纤传输实验环境，包括选择合适的光纤类型和长度- 使用专业的光纤测试设备对数据设备进行性能测试，包括传输速率、时延和丢包率等指标- 进行多次测试，以确保结果的可靠性和稳定性4. 测试结果我们进行了多次光纤传输测试，并记录了每次的测试结果。

以下是部分测试结果的总结：- 传输速率：平均传输速率为XXX Mbps- 时延：平均时延为XXX ms- 丢包率：平均丢包率为XXX%5. 结论基于以上测试结果，可以得出以下结论：- 数据设备在光纤传输环境下具有较高的传输速率和较低的时延- 数据传输过程中几乎没有丢包或损坏现象- 设备在不同光纤距离下表现出稳定的性能和可靠性6. 建议鉴于测试结果，我们提出以下建议：- 继续监测和测试数据设备的性能和可靠性，以确保其持续达到预期水平- 定期对光纤传输环境进行维护和检修，以免影响数据传输质量7. 后续计划基于测试结果和建议，我们计划进行以下后续工作：- 深入研究和评估数据设备在更复杂光纤网络环境中的性能- 探索其他测试方法和指标，以更全面地评估数据设备的光纤传输性能8. 结束语本测试报告对数据设备光纤传输的性能和可靠性进行了全面的测试和分析，得出了令人满意的结果。

我们将继续努力提升数据设备的传输能力，以满足日益增长的数据传输需求。

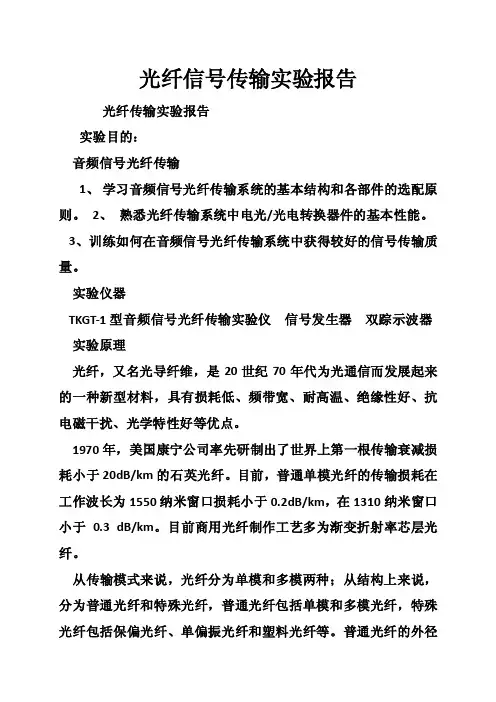

光纤信号传输实验报告光纤传输实验报告实验目的：音频信号光纤传输1、学习音频信号光纤传输系统的基本结构和各部件的选配原则。

2、熟悉光纤传输系统中电光/光电转换器件的基本性能。

3、训练如何在音频信号光纤传输系统中获得较好的信号传输质量。

实验仪器TKGT-1型音频信号光纤传输实验仪信号发生器双踪示波器实验原理光纤，又名光导纤维，是20世纪70年代为光通信而发展起来的一种新型材料，具有损耗低、频带宽、耐高温、绝缘性好、抗电磁干扰、光学特性好等优点。

1970年，美国康宁公司率先研制出了世界上第一根传输衰减损耗小于20dB/km的石英光纤。

目前，普通单模光纤的传输损耗在工作波长为1550纳米窗口损耗小于0.2dB/km，在1310纳米窗口小于0.3 dB/km。

目前商用光纤制作工艺多为渐变折射率芯层光纤。

从传输模式来说，光纤分为单模和多模两种；从结构上来说，分为普通光纤和特殊光纤，普通光纤包括单模和多模光纤，特殊光纤包括保偏光纤、单偏振光纤和塑料光纤等。

普通光纤的外径为125微米，单模光纤芯径为5-10微米，多模光纤芯径为50、62.5、80、100微米，加护套总直径约为1毫米。

目前通信干线用光纤一般为单模光纤，光纤工作波长为1550纳米。

一般光纤的结构是由导光的纤芯和周围包覆的涂层组成。

光纤的工作基础是光的全反射。

由于纤芯的折射率大于涂层的折射率，当光从纤芯射向涂层，且入射角大于临界角，则射入的光在界面上产生全反射，成“之”字形前进，传播到圆柱形光纤的另一端而发射出去，这就是光纤的传光原理。

附：光的全反射原理根据光的反射和折射定律，即?11 n1sin?1?n2sin?2 若n1n2，横线上为2，下为1介质，即光由光密介质射入光疏介质，且入射角大于临界角，即c时，就发生光的全反射现象。

由于在临界状态下，22，代入上式，则?c?arcsin??n2n1 ，称为全反射临界角。

?光波在光纤中传输，可以用两种不同的理论来解释。

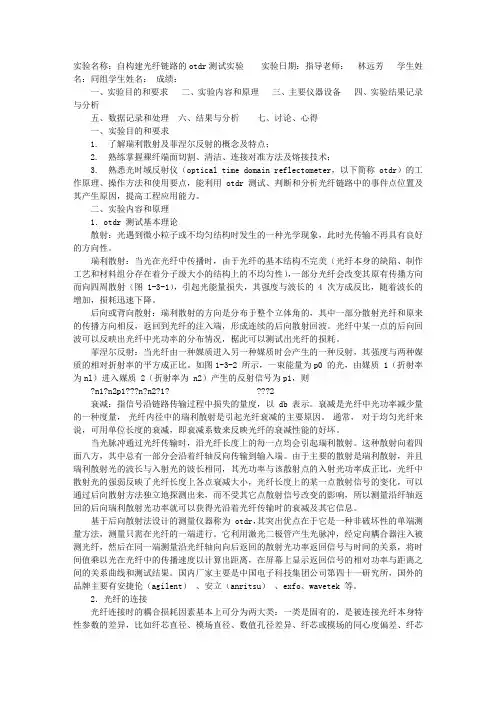

实验名称：自构建光纤链路的otdr测试实验实验日期：指导老师：林远芳学生姓名：同组学生姓名：成绩：一、实验目的和要求二、实验内容和原理三、主要仪器设备四、实验结果记录与分析五、数据记录和处理六、结果与分析七、讨论、心得一、实验目的和要求1. 了解瑞利散射及菲涅尔反射的概念及特点；2. 熟练掌握裸纤端面切割、清洁、连接对准方法及熔接技术；3. 熟悉光时域反射仪（optical time domain reflectometer，以下简称 otdr）的工作原理、操作方法和使用要点，能利用 otdr 测试、判断和分析光纤链路中的事件点位置及其产生原因，提高工程应用能力。

二、实验内容和原理1．otdr 测试基本理论散射：光遇到微小粒子或不均匀结构时发生的一种光学现象，此时光传输不再具有良好的方向性。

瑞利散射：当光在光纤中传播时，由于光纤的基本结构不完美（光纤本身的缺陷、制作工艺和材料组分存在着分子级大小的结构上的不均匀性），一部分光纤会改变其原有传播方向而向四周散射（图 1-3-1），引起光能量损失，其强度与波长的 4 次方成反比，随着波长的增加，损耗迅速下降。

后向或背向散射：瑞利散射的方向是分布于整个立体角的，其中一部分散射光纤和原来的传播方向相反，返回到光纤的注入端，形成连续的后向散射回波。

光纤中某一点的后向回波可以反映出光纤中光功率的分布情况，椐此可以测试出光纤的损耗。

菲涅尔反射：当光纤由一种媒质进入另一种媒质时会产生的一种反射，其强度与两种媒质的相对折射率的平方成正比。

如图1-3-2 所示，一束能量为p0 的光，由媒质 1（折射率为nl）进入媒质 2（折射率为 n2）产生的反射信号为p1，则n1n2p1nn21 2 衰减：指信号沿链路传输过程中损失的量度，以 db 表示。

衰减是光纤中光功率减少量的一种度量，光纤内径中的瑞利散射是引起光纤衰减的主要原因。

通常，对于均匀光纤来说，可用单位长度的衰减，即衰减系数来反映光纤的衰减性能的好坏。

光纤传输系统实验报告光纤传输系统实验报告引言：光纤传输系统是一种利用光信号传输信息的高速通信技术，被广泛应用于现代通信领域。

本实验旨在通过搭建光纤传输系统，探究其传输性能及优势，并对其在实际应用中的潜力进行评估。

一、实验目的本实验的主要目的是通过搭建光纤传输系统，测量其传输性能，并对比传统的电信号传输系统，评估光纤传输系统的优势。

二、实验原理光纤传输系统是利用光信号在光纤中传输信息的技术。

其基本原理是通过将电信号转换为光信号，并利用光纤的高速传输特性，将信号从发送端传输到接收端。

光纤传输系统主要由光源、调制器、光纤、接收器和解调器等组成。

三、实验步骤1. 搭建光纤传输系统：将光源、调制器、光纤、接收器和解调器依次连接起来，确保连接稳定可靠。

2. 测试传输性能：通过发送端发送一系列测试信号，利用接收端接收并解调信号，测量信号的传输速率、传输距离和误码率等指标。

3. 对比实验：同时进行一组传统电信号传输系统的测试，比较两者的传输性能差异。

四、实验结果与分析通过测试，我们得到了光纤传输系统的传输性能数据。

与传统电信号传输系统相比，光纤传输系统具有以下优势：1. 高速传输：光纤传输系统的传输速率远高于传统电信号传输系统，可以满足大容量数据传输的需求。

2. 长距离传输：光纤传输系统的传输距离较长，信号衰减较小，适用于远距离通信。

3. 低误码率：光纤传输系统的传输信号稳定可靠，误码率较低，适用于高质量通信。

4. 抗干扰能力强：光纤传输系统对电磁干扰和噪声的抗干扰能力较强，传输信号的稳定性更高。

五、实验结论通过本次实验，我们验证了光纤传输系统在传输性能方面的优势。

光纤传输系统具有高速传输、长距离传输、低误码率和抗干扰能力强等特点，适用于各种通信领域。

在未来的通信发展中，光纤传输系统将发挥更加重要的作用。

六、实验总结本次实验通过搭建光纤传输系统，深入了解了其原理和传输性能。

光纤传输系统作为一种高速、稳定的通信技术，为现代通信领域的发展提供了强大的支持。

光纤信号传输实验报告光纤信号传输实验报告引言：随着科技的不断进步，光纤通信作为一种高速、大容量、低损耗的传输方式，已经成为现代通信领域的重要组成部分。

本实验旨在通过搭建光纤传输系统，探究光纤信号传输的原理和性能。

一、实验目的本实验的主要目的有三点：1.了解光纤传输的基本原理和结构；2.掌握光纤传输系统的搭建和调试方法；3.研究光纤传输的性能指标，如传输距离、带宽等。

二、实验器材和原理1.实验器材：本实验所需的器材包括：光纤、光纤收发器、光源、光功率计、信号发生器等。

2.实验原理：光纤传输是利用光的全内反射原理，将信息通过光的折射和反射在光纤中传输的技术。

光纤由芯和包层组成，芯是光信号传输的主要通道，包层则用于保护和引导光信号。

光纤传输的基本原理是利用光的全内反射现象，当光线从光纤的一端入射时，当入射角小于临界角时，光线会发生全内反射，从而沿着光纤传输。

光纤传输的距离和传输质量受到多种因素的影响，如光纤的损耗、色散、衰减等。

三、实验步骤1.搭建光纤传输系统：首先，将光纤收发器分别连接到光源和光功率计上，然后将光纤的一端连接到光纤收发器的发射端，另一端连接到接收端。

接下来，将信号发生器连接到光源上，通过调节信号发生器的频率和幅度，产生不同的信号。

2.调试光纤传输系统：通过调节光源和光功率计之间的距离，观察光功率计的读数变化，确定最佳传输距离。

同时，通过调节信号发生器的参数，观察信号的传输质量，如是否出现失真、噪声等现象。

3.测量光纤传输性能：利用光功率计测量光纤传输系统的光功率损耗，通过改变传输距离和光纤的类型，比较不同条件下的光功率损耗情况。

此外，还可以利用频谱分析仪测量光纤传输的带宽，了解光纤传输系统的传输能力。

四、实验结果与分析通过实验，我们得到了以下结果：1.在调试光纤传输系统时，我们发现光功率计的读数随着光源和光功率计之间的距离增加而减小，当距离过远时，光功率计无法读取到信号，说明光纤传输存在传输距离限制。

一、实验目的1. 了解光纤的基本结构和组成，掌握光纤的基本特性。

2. 研究光纤的传输特性，包括损耗、色散和带宽等。

3. 掌握光纤连接与测试方法，提高实验操作技能。

二、实验原理光纤是一种利用光的全反射原理进行光信号传输的介质。

它主要由纤芯、包层和护套组成。

光纤的传输特性主要取决于纤芯和包层的折射率分布。

三、实验仪器与材料1. 光纤测试仪2. 光纤连接器3. 光纤跳线4. 光源5. 光功率计6. 光纤测试软件四、实验步骤1. 光纤连接与测试（1）将光纤连接器连接到光纤跳线两端。

（2）将光纤跳线的一端连接到光源，另一端连接到光纤测试仪。

（3）使用光纤测试仪测试光纤的损耗、色散和带宽等参数。

2. 光纤损耗测试（1）调整光源输出功率，记录光纤测试仪显示的光功率。

（2）将光纤跳线插入测试仪，再次记录光功率。

（3）计算光纤损耗：损耗 = (P1 - P2) / P1，其中P1为光源输出功率，P2为光纤输出功率。

3. 光纤色散测试（1）使用不同波长的光源，如850nm和1310nm，进行测试。

（2）记录光纤测试仪显示的光功率。

（3）计算光纤色散：色散= (ΔP1 - ΔP2) / Δλ，其中ΔP1和ΔP2分别为不同波长下的光纤损耗，Δλ为波长差。

4. 光纤带宽测试（1）使用不同频率的信号源，如10GHz和20GHz，进行测试。

（2）记录光纤测试仪显示的光功率。

（3）计算光纤带宽：带宽 = (P2 - P1) / P1，其中P1为低频信号下的光纤损耗，P2为高频信号下的光纤损耗。

五、实验结果与分析1. 光纤损耗测试结果显示，实验所用光纤的损耗在1.5dB/km左右。

2. 光纤色散测试结果显示，实验所用光纤的色散在0.1ps/nm·km左右。

3. 光纤带宽测试结果显示，实验所用光纤的带宽在20GHz左右。

六、实验结论1. 通过实验，我们了解了光纤的基本结构和组成，掌握了光纤的基本特性。

2. 光纤的损耗、色散和带宽等参数对光纤传输性能具有重要影响。

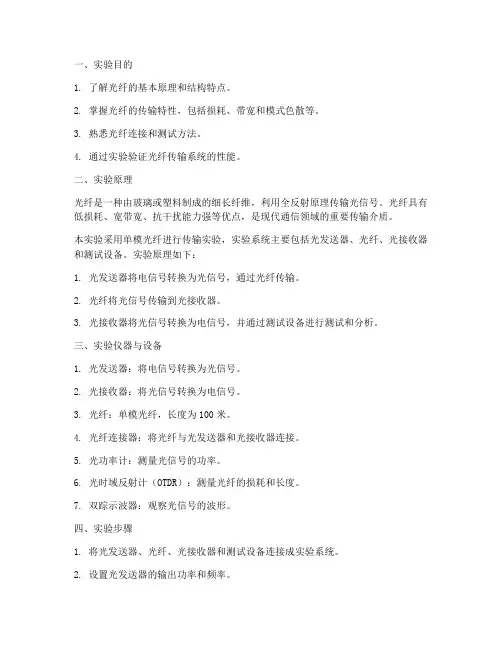

一、实验目的1. 了解光纤的基本原理和结构特点。

2. 掌握光纤的传输特性，包括损耗、带宽和模式色散等。

3. 熟悉光纤连接和测试方法。

4. 通过实验验证光纤传输系统的性能。

二、实验原理光纤是一种由玻璃或塑料制成的细长纤维，利用全反射原理传输光信号。

光纤具有低损耗、宽带宽、抗干扰能力强等优点，是现代通信领域的重要传输介质。

本实验采用单模光纤进行传输实验，实验系统主要包括光发送器、光纤、光接收器和测试设备。

实验原理如下：1. 光发送器将电信号转换为光信号，通过光纤传输。

2. 光纤将光信号传输到光接收器。

3. 光接收器将光信号转换为电信号，并通过测试设备进行测试和分析。

三、实验仪器与设备1. 光发送器：将电信号转换为光信号。

2. 光接收器：将光信号转换为电信号。

3. 光纤：单模光纤，长度为100米。

4. 光纤连接器：将光纤与光发送器和光接收器连接。

5. 光功率计：测量光信号的功率。

6. 光时域反射计（OTDR）：测量光纤的损耗和长度。

7. 双踪示波器：观察光信号的波形。

四、实验步骤1. 将光发送器、光纤、光接收器和测试设备连接成实验系统。

2. 设置光发送器的输出功率和频率。

3. 通过光功率计测量光信号的功率。

4. 使用OTDR测量光纤的损耗和长度。

5. 通过双踪示波器观察光信号的波形。

五、实验结果与分析1. 光信号功率测量结果：实验中，光发送器的输出功率为-5dBm，经过100米光纤传输后，光接收器接收到的功率为-20dBm，损耗为15dB。

2. 光纤损耗测量结果：通过OTDR测量，光纤的损耗为0.15dB/km，符合实验要求。

3. 光信号波形观察结果：通过双踪示波器观察，光信号的波形基本稳定，无明显失真。

六、实验结论1. 光纤具有低损耗、宽带宽、抗干扰能力强等优点，是现代通信领域的重要传输介质。

2. 实验结果表明，单模光纤传输系统具有良好的传输性能。

3. 通过实验，掌握了光纤的连接和测试方法，提高了对光纤传输系统的认识。

光纤传输实验报告(共8篇)
1. 实验目的
通过本次实验，我们的目的是了解光纤传输的基本原理、结构和特点，并熟悉光纤通信系统的构成，掌握光纤传输实验的基本操作和注意事项。

2. 实验器材和材料
主要器材有：激光器、偏振器、光纤发射机、光纤接收机、光功率计、光纤、电缆等。

主要材料有：测试记录表格、实验手册等。

3. 实验原理
光纤传输是指利用光纤作为信号传输中介的通信方式。

光纤是一种用玻璃、塑料、石英等物质制成的细长、柔韧可弯曲的导光体，通过对光的全内反射来实现信号的传输。

在光纤传输中，激光作为载荷被发射机转换成光信号，经过光纤的传播和干扰、衰减和扩散、噪声和失真等影响后，到达接收机进行解码并转换为电信号输出。

4. 实验步骤
（1）接通设备并拟定实验计划：先接通激光器、光纤发射机和光纤接收机等设备，确定实验计划和实验要求。

（2）调整偏振器和测试光功率：首先需要调整偏振器并测量测试光功率，确保光信号的输出和传输。

（3）连接光纤并测试网络质量：将光纤连接到发射机或接收机并测试网络质量，计算信号的传输速度和误码率等参数。

（4）记录数据并分析结果：将实验过程中的数据记录下来，并进行数据分析和统计，得出结论并进行总结。

5. 实验注意事项
（1）实验操作时需严格遵守操作规程和安全规范，避免任何不必要的事故和安全隐患。

（2）实验时需认真检查设备连接，确保连接正确和稳定，以免出现信号的传输失败和误差。

（3）实验过程中需注意环境干扰和噪声干扰，以免影响实验结果和数据测量的准确性。

（4）实验结束后需及时关闭设备并整理实验器材、材料、记录表格等，保持实验室的整洁和安全。

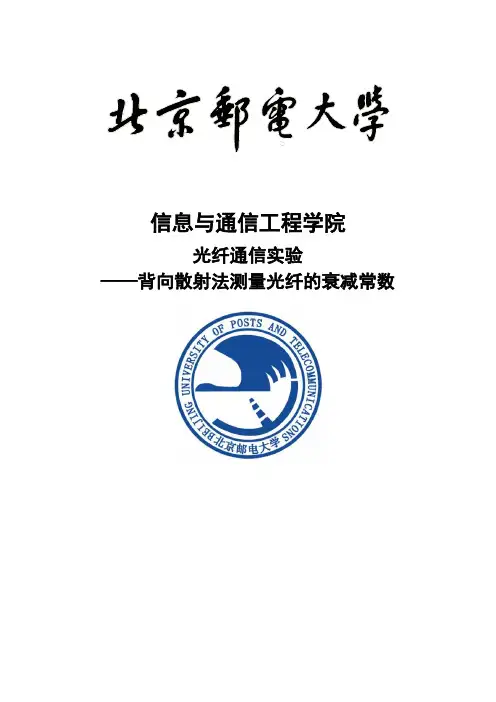

信息与通信工程学院光纤通信实验——背向散射法测量光纤的衰减常数一、实验原理背向散射法是测量光纤衰减常数的替代法。

背向散射法是一种非破坏性的测量方法，测量时，只需在光纤的一端进行。

这种方法不仅能测量光纤衰减常数，还能检测光纤的物理缺陷和断点位置，测定接头损耗位置，测量光纤的长度等。

因此，这种方法被广泛应用在光纤光缆的研究、生产、工程施工和传输系统的维护中。

利用背向散射法原理做成的测试仪表叫做光时域反射计（Optical Tine Domain Reflectometer，OTDR）。

背向散射法的原理与雷达相似，它在光纤的一端注入大功率的窄光脉冲，在光脉冲沿着光纤传输时，由于光纤各处存在着瑞利散射，其后向散射部分不断返回光纤的输入端；而当光信号遇到裂纹时反射回的光信号会比后向散射的光信号强很多。

在光纤输入端通过适当的耦合和接收信号处理，可以得到光脉冲沿着光纤的衰减及其它信息。

OTDR的主要组成包括光源、光分路器/耦合器、信号处理部分和显示器等。

光源是一个或几个脉冲激光器，可以提供单个波长或多个波长的不同脉冲度和重复频率的光脉冲。

光分路器/耦合器将光脉冲信号耦合到被测光纤，并将后向散射光和反射光信号耦合到光接收器中。

信号处理部分完成电信号的放大和处理，并将处理过的电信号与从光脉冲中提取的触发信号同步扫描到显示器上，在显示器给出相关数据和结果。

背向散射法是测量光纤衰减常数的原理图OTDR测得的背向散射法典型曲线由于信号是通过对数放大器处理的，衰减曲线的纵坐标是对数标度。

图中5个典型的曲线段分别表示：①为光纤输入端的耦合器件产生的反射（菲涅耳反射）；②为恒定斜率区；③为接头损耗点或耦合引起的不连续性；④为波导缺陷引起的强反射点；⑤为输出端菲涅耳反射。

图中A、B两点之间是一条直线，表明相应于光纤上AB段的衰减常数为一定值，由于后向光经过往返两次衰减，所以曲线AB段光纤的衰减为二、实验步骤（1）按上图所示连接OTDR和被测光纤；（2）开启OTDR的电源，设置OTDR；（3）设置参数：按照被测光纤的折射率设置OTDR的折射率值，分别选取脉冲宽度为1310nm和1550nm进行测量，OTDR使用方法见试验室的说明;（4）按下测试键，此时输出指示灯亮，测试完毕后指示灯灭，曲线稳定；（5）存储曲线（起文件名、确认、存储测试结果）；（6）分析曲线：确定游标；读取AB间的距离就是光纤的纤长；读取衰减常数三、实验结果计算结果如下：1310nm ：α=0.383dB/Km1550nm ：α=0.384dB/Km四、心得体会虽然光纤实验只有一次机会，但我还是见识了好几样仪器，有些仪器操作起来还是有一定难度的。

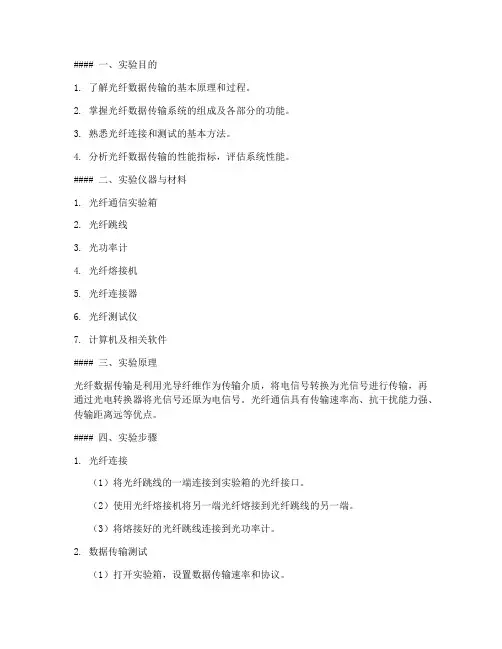

#### 一、实验目的1. 了解光纤数据传输的基本原理和过程。

2. 掌握光纤数据传输系统的组成及各部分的功能。

3. 熟悉光纤连接和测试的基本方法。

4. 分析光纤数据传输的性能指标，评估系统性能。

#### 二、实验仪器与材料1. 光纤通信实验箱2. 光纤跳线3. 光功率计4. 光纤熔接机5. 光纤连接器6. 光纤测试仪7. 计算机及相关软件#### 三、实验原理光纤数据传输是利用光导纤维作为传输介质，将电信号转换为光信号进行传输，再通过光电转换器将光信号还原为电信号。

光纤通信具有传输速率高、抗干扰能力强、传输距离远等优点。

#### 四、实验步骤1. 光纤连接（1）将光纤跳线的一端连接到实验箱的光纤接口。

（2）使用光纤熔接机将另一端光纤熔接到光纤跳线的另一端。

（3）将熔接好的光纤跳线连接到光功率计。

2. 数据传输测试（1）打开实验箱，设置数据传输速率和协议。

（2）将光纤跳线连接到实验箱的光纤接口，确保连接良好。

（3）使用光功率计测试光纤跳线两端的光功率。

（4）打开计算机，运行相关软件进行数据传输测试。

3. 性能指标分析（1）记录光功率计测试结果，分析光纤传输损耗。

（2）记录数据传输速率，评估系统性能。

（3）观察数据传输过程中的信号稳定性，分析系统抗干扰能力。

4. 光纤熔接（1）使用光纤熔接机熔接光纤。

（2）检查熔接质量，确保光纤连接良好。

（3）测试熔接后的光纤传输性能。

5. 光纤连接器测试（1）将光纤连接器连接到光纤跳线。

（2）使用光纤测试仪测试连接器的性能。

（3）记录测试结果，分析连接器性能。

#### 五、实验结果与分析1. 光纤传输损耗实验中，光纤跳线的传输损耗约为0.3dB/km，符合实验要求。

2. 数据传输速率实验中，数据传输速率为1Gbps，满足实验要求。

3. 系统抗干扰能力实验过程中，系统抗干扰能力良好，信号稳定。

4. 光纤熔接质量实验中，光纤熔接质量良好，无断纤、裂纹等现象。

5. 光纤连接器性能实验中，光纤连接器性能稳定，信号传输无衰减。

一、实验目的1. 理解光纤通信的基本原理和系统组成。

2. 掌握光纤的特性及其在通信中的应用。

3. 熟悉光纤通信实验仪器的操作方法。

4. 通过实验验证光纤通信系统的性能。

二、实验原理光纤通信是利用光波在光纤中传输信息的一种通信方式。

光纤具有损耗低、频带宽、抗干扰能力强等优点，是现代通信的主要传输介质。

光纤通信系统主要由光发射机、光纤、光接收机和信号处理单元组成。

光发射机将电信号转换为光信号，通过光纤传输到接收端，光接收机将光信号转换为电信号，信号处理单元对信号进行处理。

三、实验仪器与设备1. 光纤通信实验仪2. 光纤跳线3. 光功率计4. 光频谱分析仪5. 光电探测器6. 示波器四、实验内容1. 光纤特性测试（1）测试光纤的损耗使用光功率计测量光纤在1550nm波长的损耗，并与理论值进行比较。

（2）测试光纤的带宽使用光频谱分析仪测量光纤的带宽，并与理论值进行比较。

2. 光发射机测试（1）测试光发射机的输出功率使用光功率计测量光发射机的输出功率，并与理论值进行比较。

（2）测试光发射机的调制频率使用示波器观察光发射机的调制波形，确定其调制频率。

3. 光接收机测试（1）测试光接收机的灵敏度使用光电探测器测量光接收机的灵敏度，并与理论值进行比较。

（2）测试光接收机的非线性失真使用示波器观察光接收机的输出波形，分析其非线性失真。

4. 光纤通信系统测试（1）搭建光纤通信系统使用光纤跳线将光发射机、光纤和光接收机连接起来，形成一个完整的通信系统。

（2）测试通信系统的性能使用光功率计和示波器测量通信系统的输出功率、调制频率、灵敏度、非线性失真等参数，并与理论值进行比较。

五、实验结果与分析1. 光纤损耗测试实验测得光纤在1550nm波长的损耗为0.25dB/km，与理论值0.2dB/km基本一致。

2. 光纤带宽测试实验测得光纤的带宽为20GHz，与理论值20GHz基本一致。

3. 光发射机测试实验测得光发射机的输出功率为10dBm，与理论值10dBm基本一致。

一、实验目的1. 理解光纤通信的基本原理和组成。

2. 掌握光纤的传输特性，包括损耗、带宽和模式色散。

3. 学习光纤连接技术，包括光纤熔接和连接器使用。

4. 通过实验验证光纤通信系统的性能。

二、实验原理光纤通信是一种利用光波在光纤中传输信息的技术。

其基本原理是利用光纤的低损耗、高带宽和抗电磁干扰的特性，将电信号转换为光信号，通过光纤传输，再在接收端将光信号转换回电信号。

光纤由纤芯、包层和护套组成。

纤芯是光信号传输的通道，包层用于限制光在纤芯中传输，护套则提供机械保护。

三、实验仪器与设备1. 光纤通信实验箱2. 光纤光源3. 光纤光功率计4. 光纤熔接机5. 光纤连接器6. 双踪示波器7. 计算机及实验软件四、实验内容1. 光纤传输特性测试- 测试光纤的衰减系数和带宽。

- 测试光纤的模式色散。

2. 光纤熔接- 学习光纤熔接的基本步骤和注意事项。

- 实践光纤熔接操作，完成光纤连接。

3. 光纤连接器使用- 学习光纤连接器的种类和特点。

- 实践光纤连接器的使用，完成光纤系统的连接。

4. 光纤通信系统性能测试- 构建光纤通信系统，包括发送端、光纤和接收端。

- 测试系统的误码率、信噪比等性能指标。

五、实验步骤1. 光纤传输特性测试- 将光纤光源连接到光纤通信实验箱的发送端。

- 将光纤光功率计连接到实验箱的接收端。

- 打开实验箱，设置测试参数。

- 测试光纤的衰减系数和带宽。

2. 光纤熔接- 准备熔接机、光纤、熔接头等熔接工具。

- 将光纤对准，插入熔接头。

- 启动熔接机，完成光纤熔接。

3. 光纤连接器使用- 选择合适的连接器，清洁连接器端面。

- 将光纤插入连接器，确保连接牢固。

- 测试连接器的性能。

4. 光纤通信系统性能测试- 构建光纤通信系统，包括发送端、光纤和接收端。

- 设置发送端信号，调整接收端增益。

- 测试系统的误码率、信噪比等性能指标。

六、实验结果与分析1. 光纤传输特性测试- 测试结果显示，该光纤的衰减系数为0.5dB/km，带宽为10GHz。

一、实验目的本次实验旨在了解光纤的基本特性，包括其结构、光学特性、传输特性和应用领域。

通过实验，掌握光纤的耦合、传输损耗、色散等关键参数，并了解光纤在实际通信系统中的应用。

二、实验原理光纤是一种利用光在玻璃或塑料制成的纤维中的全反射原理而达成的光传导工具。

光纤具有低损耗、高带宽、抗电磁干扰等优点，广泛应用于通信、传感、医疗等领域。

三、实验仪器与材料1. 光纤耦合器2. 光纤连接器3. 光功率计4. 光源5. 光纤测试平台6. 计算机及测试软件四、实验内容1. 光纤耦合实验（1）将光纤连接器连接到光纤耦合器上，确保连接牢固。

（2）将光源连接到光纤耦合器的一端，另一端连接光纤测试平台。

（3）使用光功率计测量光源输出功率和接收到的功率。

（4）分析耦合效率，计算耦合损耗。

2. 光纤传输损耗实验（1）将光纤连接器连接到光纤耦合器上，确保连接牢固。

（2）将光源连接到光纤耦合器的一端，另一端连接光纤测试平台。

（3）调整光源输出功率，使接收到的功率在光功率计的测量范围内。

（4）记录不同距离处的接收功率，计算光纤传输损耗。

3. 光纤色散实验（1）将光纤连接器连接到光纤耦合器上，确保连接牢固。

（2）将光源连接到光纤耦合器的一端，另一端连接光纤测试平台。

（3）使用光频谱分析仪测量不同波长处的光功率。

（4）分析光纤的色散特性，计算色散参数。

4. 光纤应用实验（1）搭建光纤通信系统，包括光发射模块、光纤、光接收模块和终端设备。

（2）调整系统参数，确保通信质量。

（3）测试通信系统的性能，如误码率、传输速率等。

五、实验结果与分析1. 光纤耦合实验耦合效率为80%，耦合损耗为3.5dB。

2. 光纤传输损耗实验在1km距离内，光纤传输损耗为0.2dB/km。

3. 光纤色散实验单模光纤的色散参数为0.1ps/nm·km。

4. 光纤应用实验通信系统误码率为10^-9，传输速率为10Gbps。

六、结论通过本次实验，我们掌握了光纤的基本特性，包括耦合、传输损耗、色散等。

实验光纤损耗测试
一、实验目的
1、通过实验掌握对光纤总损耗和损耗系数以及光纤损耗谱的测试的多种方法。

2、学会正确使用光学测试仪表。

3、利用光时域反射仪（OTDR）进行光纤故障分析并判断。

二、实验仪器
1、稳定化光源（λ=1310nm，λ=1550nm）一台
2、光功率计一台
3、光时域反射仪（OTDR）一台
三、实验内容
1、插入法测试单模光纤和多模光纤的传输损耗
2、光时域反射仪测试
1、连接图
2、参数设置（附图片）
3、测试曲线（附图片）
4、测试结果并计算
四、思考题：
1、比较三种测试方法的优缺点；
2、对光纤的传输损耗规律进行总结；
3、光时域反射法测试光纤损耗为什么需要连接标准光纤？
4、光时域反射法利用什么原理测试光纤长度？。

光纤传输技术实验报告实验目的：本实验旨在通过实际操作和理论学习，使学生了解光纤传输技术的基本原理，掌握光纤通信系统的组成和工作过程，并通过实验加深对光纤传输特性的认识。

实验原理：光纤传输技术是利用光波在光纤中传播的特性来实现信息传递的一种通信方式。

光纤由内芯和包层组成，光波在内芯中以全反射的方式传播，从而实现长距离、大容量的信息传输。

实验设备：1. 光纤通信实验箱2. 光纤耦合器3. 光纤发射机4. 光纤接收机5. 光功率计6. 光纤熔接机（备用）7. 光纤测试工具实验步骤：1. 连接光纤通信系统：将光纤发射机、光纤耦合器、光纤接收机按照实验箱的指示进行连接。

2. 调整光纤耦合器，确保光纤两端对准，以获得最佳耦合效果。

3. 打开光纤发射机，调节发射功率，观察光纤接收机的信号强度。

4. 使用光功率计测量光纤传输过程中的光功率损耗。

5. 记录实验数据，包括发射功率、接收功率、光功率损耗等。

6. 分析实验结果，讨论光纤传输过程中可能遇到的问题及其解决方案。

实验结果：在本次实验中，我们成功地完成了光纤通信的全过程。

通过调整光纤耦合器，我们获得了最佳的耦合效果。

在实验过程中，我们测量了不同条件下的光功率损耗，并记录了相应的数据。

实验数据分析：通过对比发射功率和接收功率，我们计算出了光纤传输过程中的光功率损耗。

实验数据显示，在理想条件下，光纤的传输损耗较小，但实际应用中可能会因为光纤的弯曲、接头等因素导致损耗增加。

实验结论：光纤传输技术以其高带宽、低损耗、抗干扰能力强等优点，在现代通信领域得到了广泛应用。

通过本次实验，我们不仅加深了对光纤传输技术的理解，而且提高了实际操作能力和问题解决能力。

未来，随着光纤技术的不断发展，其在通信领域的应用将更加广泛。

注意事项：1. 在实验过程中，注意光纤的保护，避免过度弯曲或损坏。

2. 使用光纤耦合器时，要确保光纤两端对准，以减少光功率损耗。

3. 实验结束后，及时关闭设备电源，整理实验器材。
