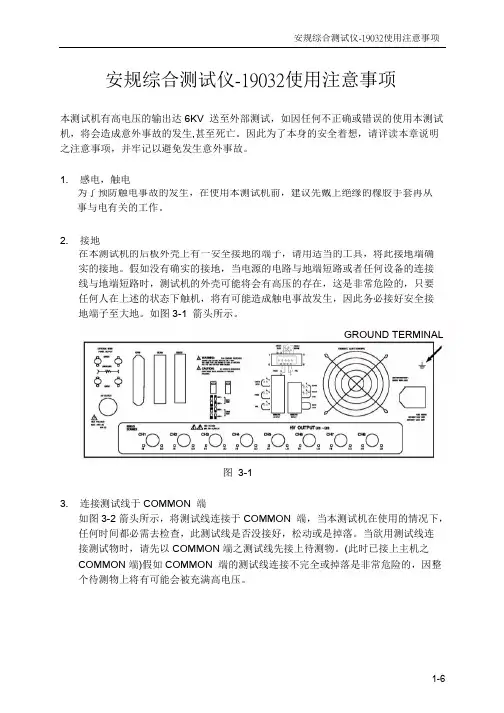

電子安規分析儀 19032 使用手冊
4.7 測試參數 (PROGRAM) 設定
4.7.1 操作方式
1. 當標題列顯示『STEP SETTING』時，按 [△]、[▽] 鍵將游標光棒移至欲設
定的參數項目。
2. 按數字/字元鍵或Function Keys設定該項參數資料。
3. 按 [ENTER] 確認或按 [CLR] 重新設定。
4.7.2 各項參數設定資料說明
TEST STEP ：設定測試步驟
TEST MODE ：選擇測試模式，共有GB / AC / DC / IR / LC 等測試模式可供選擇，下列分別說明各測試模式的參數設定資料：
接地電阻測試模式 (GB)
CURRENT ：設定接地電阻測試所需電流。
注意：因為測試電流乘以電阻上限不得大於6.3V，故當不符合上述條件時，電阻上限會自動修正為合適的值。
HIGH LIMIT ：設定接地電阻判定上限值，上限值為 510mΩ或6.3V/ CURRENT中較小值。
LOW LIMIT ：設定接地電阻判定下限值，範圍為0致電阻上限值，輸入0表示為OFF。
TEST TIME ：設定測試所需時間，輸入0表示連續測試。
TWIN PORT ：選擇雙輸出，可選擇ON / OFF。
設定為ON時，並且下一個 STEP為AC/DC 或IR時,此2 STEP可同時執行。
雙輸出時最大AC額定電流將不可大於5kV 20mA，否則可能造成輸出電壓失真。
CHANNEL：設定掃描測試選擇點(請配合額外裝置,例如6000-01)。
耐壓測試模式 (AC∕DC)
VOLTAGE ：設定耐壓測試所需電壓。
HIGH LIMIT ：設定漏電電流上限值。
LOW LIMIT ：設定漏電電流下限值，範圍為小於漏電電流上限值或OFF。
CHECK LOW ：選擇偵測充電電流過低 (CHECK LOW) (DC only)
ARC LIMIT ：設定電弧上限。
ARC FILTER ：選擇偵測電弧之頻率範圍，有3〜23 kHz∕3〜50 kHz∕3〜 100 kHz∕3〜230 kHz 四種頻率範圍可供選擇。
TEST TIME ：設定測試所需時間，輸入0表示連續測試。
RAMP TIME ：上升至設定電壓所需時間，輸入0表示OFF。
CHANNEL ：設定掃描測試選擇點(請配合額外裝置,例如6000-04)
絕緣電阻測試模式 (IR)
VOLTAGE ：設定絕緣電阻測試所需電壓。
LOW LIMIT ：設定絕緣電阻下限值。
HIGH LIMIT ：設定絕緣電阻上限值，其值大於絕緣電阻上限值或OFF。
TEST TIME ：設定測試所需時間，輸入0表示連續測試。
RAMP TIME ：上升至設定電壓所需時間，輸入0表示OFF。
CHANNEL ：設定掃描測試選擇點 (請配合額外裝置,例如6000-04)
漏電流測試模式 (LC)－－－－Option
DEVICE ：选择人体模拟电路，有
UL544NP / UL544P / UL1563 / UL2601-1 (IEC610-1) / UL1950 (UL3101-1、IEC950) 五種可供選擇。
LINE INPUT ：選擇測試方式，有NORMAL / REVERSE / SF-NORMAL /
SF-REVERSE四種可供選擇。
(SF：Single fault)
HIGH LIMIT ：設定漏電電流上限值。
LOW LIMIT ：設定漏電電流下限值，範圍小於漏電電流上限值或OFF。
POWER ：選擇量測項目，有VOLTAGE / CURRENT / VA / Voltage
Simulation四種可供選擇。
POWER HIGH ：量測項目上限值。
POWER LOW ：量測項目下限值，範圍小於量測項目上限值。
TEST TIME ：設定測試所需時間，輸入0表示連續測試。
