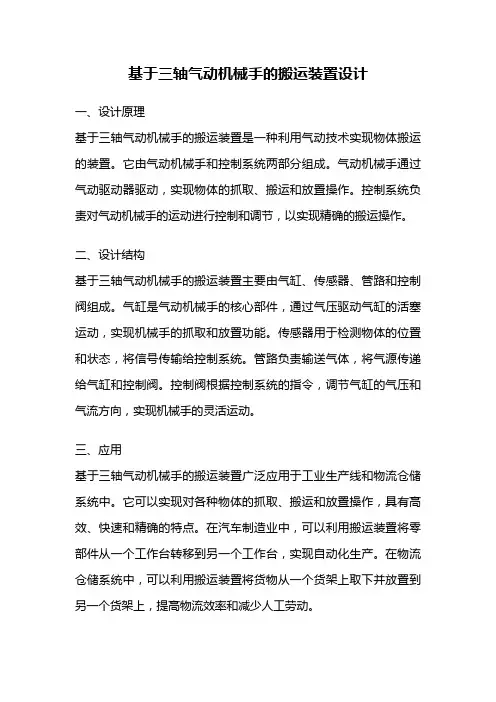

基于三轴气动机械手的搬运装置设计一、设计原理基于三轴气动机械手的搬运装置是一种利用气动技术实现物体搬运的装置。
它由气动机械手和控制系统两部分组成。
气动机械手通过气动驱动器驱动，实现物体的抓取、搬运和放置操作。
控制系统负责对气动机械手的运动进行控制和调节，以实现精确的搬运操作。
二、设计结构基于三轴气动机械手的搬运装置主要由气缸、传感器、管路和控制阀组成。
气缸是气动机械手的核心部件，通过气压驱动气缸的活塞运动，实现机械手的抓取和放置功能。
传感器用于检测物体的位置和状态，将信号传输给控制系统。
管路负责输送气体，将气源传递给气缸和控制阀。
控制阀根据控制系统的指令，调节气缸的气压和气流方向，实现机械手的灵活运动。
三、应用基于三轴气动机械手的搬运装置广泛应用于工业生产线和物流仓储系统中。
它可以实现对各种物体的抓取、搬运和放置操作，具有高效、快速和精确的特点。
在汽车制造业中，可以利用搬运装置将零部件从一个工作台转移到另一个工作台，实现自动化生产。
在物流仓储系统中，可以利用搬运装置将货物从一个货架上取下并放置到另一个货架上，提高物流效率和减少人工劳动。
四、设计优势基于三轴气动机械手的搬运装置相比传统的机械搬运装置具有以下优势：1. 快速高效：气动机械手具有快速启动和停止的特点，可以实现高速搬运，提高生产效率。
2. 精确灵活：搬运装置可以根据控制系统的指令，实现精确的位置控制和灵活的运动轨迹，适应不同搬运任务的需求。
3. 负载能力强：气动机械手可以通过增加气缸和控制阀的数量，提高搬运装置的负载能力，适应不同重量的物体搬运。
4. 维护成本低：气动机械手的结构简单，易于维护和保养，降低了维护成本。
基于三轴气动机械手的搬运装置具有快速高效、精确灵活、负载能力强和维护成本低等优势，适用于工业生产线和物流仓储系统中的物体搬运任务。
随着气动技术的不断发展，基于三轴气动机械手的搬运装置将在未来得到更广泛的应用。
机械臂 结构设计
1. 关节式机械臂：关节式机械臂由多个关节组成，每个关节都可以旋转或移动，从而实现机械臂的多自由度运动。
这种设计可以使机械臂更加灵活，但也会增加控制的复杂度。
2. 笛卡尔式机械臂：笛卡尔式机械臂由三个相互垂直的直线轴组成，可以在直角坐标系中进行精确的定位和移动。
这种设计简单易懂，控制也相对容易，但灵活性较差。
3. 球形机械臂：球形机械臂的关节位于球体上，可以实现全方位的旋转和移动。
这种设计非常灵活，但控制难度较大。
4. 冗余机械臂：冗余机械臂具有多余的自由度，可以提高机械臂的灵活性和容错能力。
但这种设计也会增加控制的复杂度。
在设计机械臂的结构时，需要考虑到机械臂的工作环境、负载能力、精度要求等因素，并选择合适的材料和制造工艺。
同时，还需要进行力学分析和运动学分析，以确保机械臂的稳定性和可靠性。

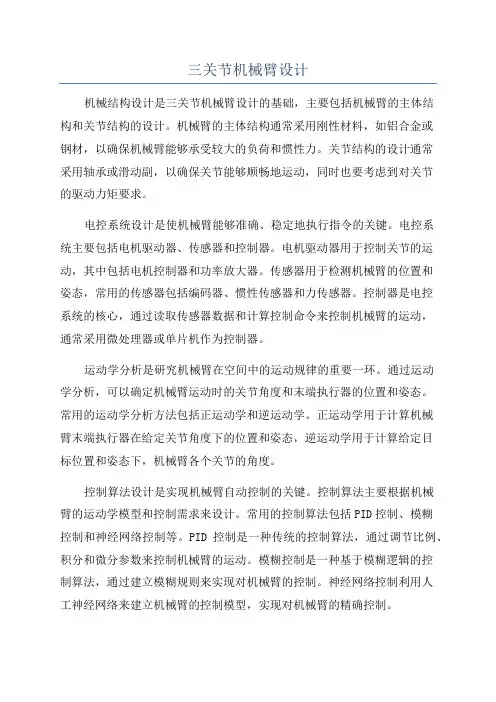

三关节机械臂设计机械结构设计是三关节机械臂设计的基础，主要包括机械臂的主体结构和关节结构的设计。
机械臂的主体结构通常采用刚性材料，如铝合金或钢材，以确保机械臂能够承受较大的负荷和惯性力。
关节结构的设计通常采用轴承或滑动副，以确保关节能够顺畅地运动，同时也要考虑到对关节的驱动力矩要求。
电控系统设计是使机械臂能够准确、稳定地执行指令的关键。
电控系统主要包括电机驱动器、传感器和控制器。
电机驱动器用于控制关节的运动，其中包括电机控制器和功率放大器。
传感器用于检测机械臂的位置和姿态，常用的传感器包括编码器、惯性传感器和力传感器。
控制器是电控系统的核心，通过读取传感器数据和计算控制命令来控制机械臂的运动，通常采用微处理器或单片机作为控制器。
运动学分析是研究机械臂在空间中的运动规律的重要一环。
通过运动学分析，可以确定机械臂运动时的关节角度和末端执行器的位置和姿态。
常用的运动学分析方法包括正运动学和逆运动学。
正运动学用于计算机械臂末端执行器在给定关节角度下的位置和姿态，逆运动学用于计算给定目标位置和姿态下，机械臂各个关节的角度。
控制算法设计是实现机械臂自动控制的关键。
控制算法主要根据机械臂的运动学模型和控制需求来设计。
常用的控制算法包括PID控制、模糊控制和神经网络控制等。
PID控制是一种传统的控制算法，通过调节比例、积分和微分参数来控制机械臂的运动。
模糊控制是一种基于模糊逻辑的控制算法，通过建立模糊规则来实现对机械臂的控制。
神经网络控制利用人工神经网络来建立机械臂的控制模型，实现对机械臂的精确控制。
总之，三关节机械臂设计涉及机械结构设计、电控系统设计、运动学分析和控制算法设计等多个方面，需要综合考虑机械臂的负荷、运动范围和控制需求等因素，以实现机械臂的准确、稳定和高效运动。

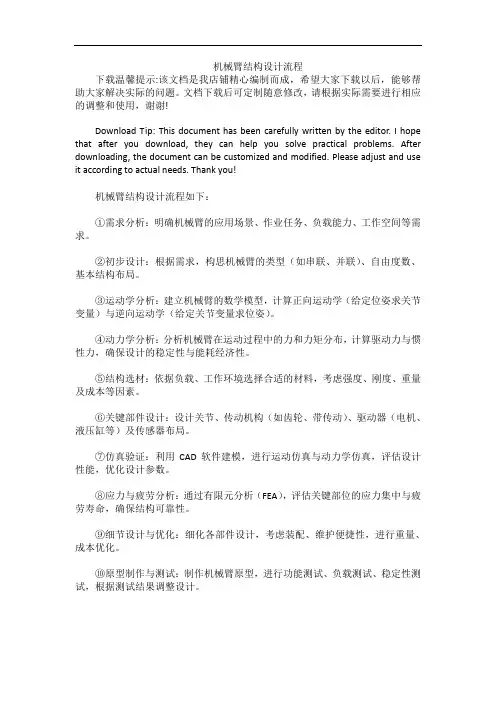

机械臂结构设计流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download Tip: This document has been carefully written by the editor. I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!机械臂结构设计流程如下：①需求分析：明确机械臂的应用场景、作业任务、负载能力、工作空间等需求。
②初步设计：根据需求，构思机械臂的类型（如串联、并联）、自由度数、基本结构布局。
③运动学分析：建立机械臂的数学模型，计算正向运动学（给定位姿求关节变量）与逆向运动学（给定关节变量求位姿）。
④动力学分析：分析机械臂在运动过程中的力和力矩分布，计算驱动力与惯性力，确保设计的稳定性与能耗经济性。
⑤结构选材：依据负载、工作环境选择合适的材料，考虑强度、刚度、重量及成本等因素。
⑥关键部件设计：设计关节、传动机构（如齿轮、带传动）、驱动器（电机、液压缸等）及传感器布局。
⑦仿真验证：利用CAD软件建模，进行运动仿真与动力学仿真，评估设计性能，优化设计参数。
⑧应力与疲劳分析：通过有限元分析（FEA），评估关键部位的应力集中与疲劳寿命，确保结构可靠性。
⑨细节设计与优化：细化各部件设计，考虑装配、维护便捷性，进行重量、成本优化。
⑩原型制作与测试：制作机械臂原型，进行功能测试、负载测试、稳定性测试，根据测试结果调整设计。
机械臂结构设计原理机械臂是一种具有多自由度的装置，常常被用于工业生产线上的自动化操作。
机械臂的结构设计原理涉及到机械臂的关节、驱动、控制、运动规划等方面。
下面将从这几个方面详细介绍机械臂结构设计原理。
一、机械臂的关节设计原理机械臂的关节是实现机械臂运动的重要组成部分。
常见的结构设计原理有转动关节、直线关节和平行关节等。
转动关节是指机械臂的关节可以在水平方向上进行旋转，常见的转动关节有旋转接头和旋转臂等。
直线关节是指机械臂的关节可以在垂直方向上进行直线运动，常见的直线关节有滑动接头和滑动臂等。
平行关节是指机械臂的关节可以在平行方向上进行移动，常见的平行关节有滑动接头和滑动臂等。
机械臂的关节设计原理包括选择合适的关节类型、确定关节的运动范围和承载能力、设计合理的关节结构和连接方式等。
对于高负载和高精度要求的机械臂，还需要考虑选用精密传动系统和精准的位置传感器。
二、机械臂的驱动设计原理机械臂的驱动是实现机械臂运动的核心部分。
常用的驱动方式有电机驱动、液压驱动和气动驱动等。
电机驱动是最常见的机械臂驱动方式，常用的电机包括直流电机、步进电机和伺服电机等。
电机驱动的设计原理包括选择适当的电机类型、确定电机的功率和转速、设计合理的传动装置和减速装置等。
液压驱动是适用于大负载机械臂的驱动方式。
液压驱动的设计原理包括选择合适的液压系统、确定液压马达的规格和流量、设计合理的液压缸和液压管路等。
气动驱动适用于对速度要求较高但负载较小的机械臂。
气动驱动的设计原理包括选择适当的气动元件、确定气源供应的压力和流量、设计合理的气动缸和气动管路等。
三、机械臂的控制设计原理机械臂的控制是实现机械臂运动的关键部分。
常见的控制方式有开环控制和闭环控制等。
开环控制是指机械臂的控制系统仅根据输入信号进行运动，不考虑外界环境变化的影响。
开环控制的设计原理包括确定输入信号的类型和大小、设计合理的控制逻辑和控制算法等。
闭环控制是指机械臂的控制系统通过传感器对机械臂位置和姿态变化进行实时反馈，进行精确的运动控制。
精品 感谢下载载 三轴联动机械臂伺服运动机械结构设计
（摘要）机械手臂是目前在机械人技术领域中得到最广泛实际应
用的自动化机械装置，在工业制造、医学治疗、娱乐服务、军事、半导体制造以及太空探索等领域都能见到它的身影。尽管它们的形态各有不同，但它们都有一个共同的特点，就是能够接受指令，精确地定位到三维（或二维）空间上的某一点进行作业。根据结构形式的不同，机械手臂可分为多关节机械手臂，直角坐标系机械手臂、球坐标系机械手臂，极坐标机械手臂，柱坐标机械手臂等。本文所设计的机械手臂为直角坐标系机械手臂，其由三个伺服电机驱动，通过运动控制卡实现运动控制，可以实现三轴联动，分别为 X移动，Y移动，Z移动。手臂的运动由三个丝杠螺母副完成，伺服电机驱动丝杠旋转，螺母副移动，从而实现三个自由度的运动。 关键词 机械手臂 三轴联动 三个自由度
Abstract II Mechanical arm is currently the most widely practical application in the field of robot technology in automation machinery, industrial manufacturing, medical treatment, entertainment services, military, semiconductor manufacturing and other areas of space exploration can see its shadow. Despite their morphology vary, but they all have one common characteristic, that is able to accept instruction, precisely 精品 感谢下载载 positioned to carry out operations at a point three (or two-dimensional) space. According to the different structure, mechanical arm can be divided into multi-joint robot, Cartesian coordinates robot, spherical coordinates robot, polar coordinate robot, cylindrical coordinates robot arm and the like. This article is designed as Cartesian robot manipulator arm, which is driven by three servo motors, motion control through motion control card, you can achieve three-axis, respectively, X Mobile, Y movement, Z move. Arm movement consists of three screw nut is completed, servo motor drive screw rotation, nut move, in order to achieve three degrees of freedom of movement. Key words Mechanical arm Axis linkage Three degrees of freedom
第1章 绪论 1 1.1 研究背景 随着科技的发展，工业自动化程度不断提高，机械臂广泛用于各种制造行业中，但对于机械臂在工业的应用来说，大部分时候并不需要机械臂具有六个自由度，其中的一个或几个即可满足工业需求，由于三轴联动机械臂具有三个自由度，基本上可以满足制造行业中以空间任意一点为目标位置的运动要求，故三轴联动机械臂在工业自动化上的运用最为广泛。 1.2 国内外研究现状 国际上对于机械臂的开发、研制和应用已有近50年历史，目前，以日、韩、精品 感谢下载载 美、法、德等为代表的许多国家的机械臂产业日趋成熟和完善，其所生产的机械臂已成为一种标准设备在全球得到广泛应用。国外机械臂技术由于起步较早，基础雄厚，技术先进，市场占有率高。同国外相比，中国的机械臂技术起步较晚，经过“七五”、“八五”、“九五”三个阶段，中国机械臂从无到有，从小到大，发展迅速，一批国产机械臂已服务于国内诸多企业的生产线上，一批机械臂技术的研究人才也涌现出来，一些相关科研机构和企业已掌握了机械臂的一些关键技术，某些技术已达到了或接近国际先进水平，中国机械臂在世界机械臂领域已占有一席之地，而且中国是一个巨大的机械臂消费市场，行业市场也处于发展壮大中。机械臂技术在制造业应用范围越来越广，其标准化、模块化、智能化和网络化的程度越来越高，功能也越来越强，正向着成套技术和装备的方向发展。 1.3 研究目的和意义 面对工业4.0时代机械臂的巨大市场，机械臂技术的发展和革新也变得尤为重要，由于三轴联动直角坐标系机械臂结构简单、用途广泛，市场份额最大，所以对其技术的研究最具市场价值。
在机械制造行业中，对于机械臂技术研究的意义可概括如下， 一、在生产过程中，机械臂可应用于传送材料，装卸工件，更换刀具以及装配机器，可以提高生产的自动化程度，降低劳动强度和生产成本。 二、在特殊工作空间如高温、高压、噪声、狭小空间等工作场合中，人工操作存在一些隐患甚至人工根本不可能完成，而通过机械臂的应用可以部分或全部代替工人安全的完成作业，改善了劳动条件，在一些简单、重复、笨重的操作中，通过机械臂的应用，可以避免由于疲劳或者疏忽而造成生产事故。 三、通过机械臂的应用，首先可以直接减少人力，而且由于机械臂可以连精品 感谢下载载 续工作，使得生产工作有节奏的进行。 综上所述，加速开发和应用机械臂，是机械工业发展的必然趋势。 1.4 论文研究内容
第一章绪论简单介绍研究背景，国内外研究现状，研究的目的和意义。 第二章方案确定，提出两种设计方案，最后选择采用丝杠螺母副的直角坐标系机械手臂。 第三章电机驱动设计，分析运动情况，选择合适的伺服电机。 第四章机械结构设计，对整个机械臂上选要安装的零部件进行设计选型。 第五章基于CREO的设计与装配，将所设计的机械臂的零部件采用CREO绘制，并将所绘制的零部件进行模拟装配
第2章 方案确定 2.1 方案的设想 面对机械臂的巨大的应用市场，开发一种结构简单，可以满足工业基本应用机械臂有很大的市场前景，而且对于工业应用来说，三自由度直角坐标系机械手臂应用最为广泛。直角坐标系机械手臂可以由单轴机械手臂组合而成。单轴机械手臂作为一个组件在工业中应用广泛。故本文所设计的机械臂整体结构可以由三个单轴机械臂组合而成，我们设想了两种方案，两种方案的基本结构形式相似，主要区别在于机械臂的执行元件不同。 方案一：此方案执行原件为气缸，每个单轴机械臂的运动由一个气缸完成，通过三个气缸的组装，组装成一个具有三个自由度的直角坐标系机械臂，三个气缸可以由一个气泵供气，每个气缸都装有一个阀门，阀门由伺服电机控制气缸的精品 感谢下载载 进气速度和进气量，三个伺服电机可以通过运动控制卡来实现运动控制。 方案二：此方案的执行元件为丝杠螺母副，每个单轴机械臂的运动由一个丝杠螺母副完成，通过对三个丝杠螺母副的组装，组装成一个具有三个自由度的直角坐标系机械臂，每个丝杠螺母副均由一个伺服电机驱动，通过运动控制卡对伺服电机转速和转角的控制，实现最终的运动控制。
2.2 方案的确定 综合比较上述两种方案，我们发现第二种的结构比较好。方案一使用气缸虽然执行机构的结构会更紧凑，但是由于需要额外使用气泵、阀门等关键零部件，故造价高，而且气缸不适合承受较大径向力的场合，气缸进出气较难控制，且运动精度低。相比方案一，方案二的单轴机械臂虽然体积稍大，但造价有大幅降低，运动控制精度显著提高，在载荷分布上也更为合理。
2.3 本章小结 通过以上对两种方案的比较和分析，综合市场方面因素，最终我们选择采用方案二，用使用丝杠螺母副的单轴机械臂来组装成具有三个自由度的直角坐标系机械臂。总体方案确定之后，进行机构各部件的设计和选择。
第3章 电机驱动设计 由于本文所设计的机械臂采用三个单轴机械臂组合安装完成，三个单轴机械臂的结构类似，本文中只对X向的单轴机械臂进行计算选型，其余两个进行类比设计，本文中不做过多叙述。
3.1 电机驱动要求 精品 感谢下载载 （1）机械臂运动需要有较大的调速范围，最好能够实现无级变速。 （2）电机应该选用偏大的功率，虽然本文所设计的机械臂目的是安装摄像头进行扫描摄像，不需要高功率电机，但为了保证机械臂运动的可靠性，应该采用稍微偏大功率的电机。
（3）电机驱动的动态响应性要好，电机的升降速时间要短，调速时需要运转平稳，换向可以进行自动加减速控制。
（4）机械臂的主轴需要有较高的回转精度，主轴部件需要具有良好的抗振性和足够的刚度，也需要具有较好的热稳定性，即要求主轴的轴向和径向尺寸随温度的变化要小，而且传动链要短。
3.2 电机选型 由于本文所设计的机械臂尾端只需要安装一个摄像头进行扫描摄像，而且本机械臂体积小，质量轻，所需要的电机功率不必要太大，但为了保证运动的可靠性，适当选取偏大功率的电机即可，Ｘ向单轴机械臂所选取的电机为松下公司所生产的的ＭＳＭＤ０４２Ｇ１Ｕ型伺服电机，额定功率为０．４ＫＷ，额定转速为３０００ｒ／ｍｉｎ。 本章小结 通过对电机的选型，以及运动控制系统的设计，通过运动卡同时控制三个伺服电机验证运动控制系统是否满足三轴联动的设计要求，进而完成电气部分的设计。 第4章机械结构设计
