磁致伸缩位移传感器的安装及使用注意事项

位移传感器的应用及使用方法传感器维护和修理保养位移传感器又称为线性传感器，是一种属于金属感应的线性器件，位移传感器的作用是把各种被测物理量转换为电量。

依据位移量的大小输出大小不同的电信号，然后能判定位移量的大小，并且位移传感器的应用范围相当广泛，常用在工业自动化或者建筑桥梁等方面。

那么，位移传感器的都应用在哪些领域呢？一般接受给位移传感器加上一个电压，利用其优良的平滑性，来检测输出电压（输出电阻更改输出电压）分压比。

就可以直接不同类别的位移传感器的使用方法也有不同。

直线位移传感器使用方法是依据实际要求在油压机的主缸、液压垫上分别安装Kl下滑板式、KTC拉杆式直线位移传感器。

在一个半自动工作过程中，油压机的主缸、液压垫分别带动两只直线位移传感器移动，将采集到的两点模拟量值输入到FX2N—8AD，FX2N—8AD将此模拟输入数值（此时是电压输入），转换成数字值，并且把他们传输到PLC主单元。

主缸、液压垫选用直线位移传感器的有效测量长度为500mm、400mm。

1、激光位移传感器的应用激光传感器常用于长度、距离、振动、速度、方位等物理量的测量，还可用于探伤和大气污染物的监测等。

2、角度位移传感器的应用地理：山体滑坡，雪崩。

钻井：钻井倾斜掌控。

民用：大坝，建筑，桥梁，玩具，报警，运输。

火车：高速列车转向架和客车车厢的倾斜测量。

海事：纵倾和横滚掌控，油轮掌控，天线位置掌控。

机械：倾斜掌控，大型机械对准掌控，弯曲掌控，起重机。

军用：火炮和雷达调整，初始位置掌控，导航系统，军用着陆平台掌控。

工业：吊车，吊架，收割机，起重机，称重系统的倾斜补偿，沥青机，铺路机等。

3、磁致伸缩位移传感器的应用注塑机、压铸机、吹瓶机、液压机、鞋机、橡胶机、轮胎硫化机、压延机、五金机械（监控模具厚度变化和平衡）、钢厂轧辊调整、盾构机、液压伺服系统、液位检测和掌控。

4、直线位移传感器（电子尺）的应用领域注塑机、压铸机、吹瓶机、液压机、鞋机、砖机、砌垛机、陶瓷机械、列车轨距监测、橡胶机、轮胎硫化机、压延机、五金机械（监控模具厚度变化和平衡）、皮革机械、比例阀、长行程钻管机、弹簧机械、木工机械、板材设备、印刷机械（刷辊运动、裁纸等）、钢厂轧辊调整、机械手、自动门（列车及大厅）、裁床（裁钢管、木板、线材等）、桥梁监测、煤炭设备（掘进机、坑道支架、塌方监测等）、地质监测（如：塌方、溃堤）。

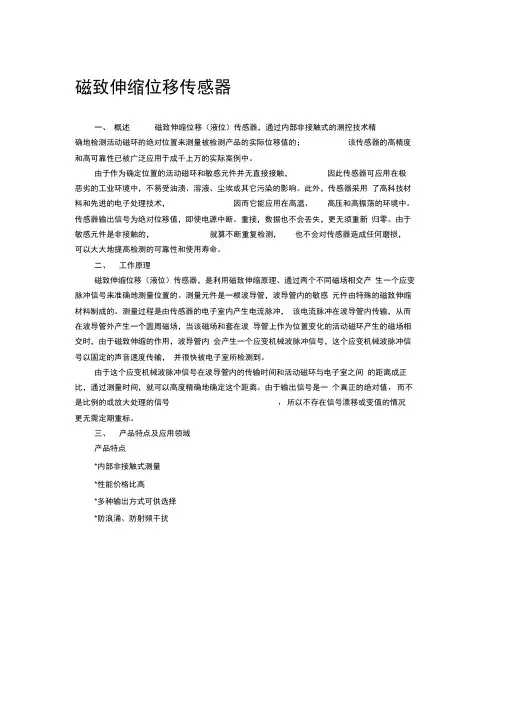

磁致伸缩位移传感器一、概述磁致伸缩位移（液位）传感器，通过内部非接触式的测控技术精确地检测活动磁环的绝对位置来测量被检测产品的实际位移值的；该传感器的高精度和高可靠性已被广泛应用于成千上万的实际案例中。

由于作为确定位置的活动磁环和敏感元件并无直接接触，因此传感器可应用在极恶劣的工业环境中，不易受油渍、溶液、尘埃或其它污染的影响。

此外，传感器采用了高科技材料和先进的电子处理技术，因而它能应用在高温、高压和高振荡的环境中。

传感器输出信号为绝对位移值，即使电源中断、重接，数据也不会丢失，更无须重新归零。

由于敏感元件是非接触的，就算不断重复检测，也不会对传感器造成任何磨损，可以大大地提高检测的可靠性和使用寿命。

二、工作原理磁致伸缩位移（液位）传感器，是利用磁致伸缩原理、通过两个不同磁场相交产生一个应变脉冲信号来准确地测量位置的。

测量元件是一根波导管，波导管内的敏感元件由特殊的磁致伸缩材料制成的。

测量过程是由传感器的电子室内产生电流脉冲，该电流脉冲在波导管内传输，从而在波导管外产生一个圆周磁场，当该磁场和套在波导管上作为位置变化的活动磁环产生的磁场相交时，由于磁致伸缩的作用，波导管内会产生一个应变机械波脉冲信号，这个应变机械波脉冲信号以固定的声音速度传输，并很快被电子室所检测到。

由于这个应变机械波脉冲信号在波导管内的传输时间和活动磁环与电子室之间的距离成正比，通过测量时间，就可以高度精确地确定这个距离。

由于输出信号是一个真正的绝对值，而不是比例的或放大处理的信号，所以不存在信号漂移或变值的情况更无需定期重标。

三、产品特点及应用领域产品特点*内部非接触式测量*性能价格比高*多种输出方式可供选择*防浪涌、防射频干扰磁致伸缩工作原理磁致伸缩的工作原理图*不需定期标定和维护*安装方便*高精度、高稳定性、高可靠性*使用寿命长*具有输入电源反向极性保护功能*结构精巧、环境适应性强*隔离防爆型（可选）应用领域（位移）*伺服液压油缸活塞位置反馈或预置*研磨机械位置反馈或预置*木材加工定位控制9磁致伸缩位移传感器*水轮机导叶开度的检测与控制*纸张和塑料薄膜成型*挤注模具机械*吹塑*工程机械*金属成型/剪切冲压*其它机械定位和位移检测*水坝闸门*伺服汽缸活塞位置反馈或预置*铸锻机床位移控制*注塑机模板定位与监测*汽轮机气阻阀门开度的检测与控制*玻璃压制*塑料机械改造*气动缸*钢材滚压*食品加工*港口机械*船舶舵机伺服系统应用领域（液位）可广泛应用于石油、化工、水利、制药、食品、饮料等行业的各种液罐的液位计量和控制，航天加油系统、汽车加油系统、柴油加油系统及各种液压罐、水文监测、水处理等。

INSTALLATION GUIDE Magnetostrictive Sensor Series MAZFor more information please see the data sheet at/products/magnetostrictive-transducers/WayCon Positionsmesstechnik GmbH would like to thank you for the trust you have placed in us and our products. This manual will make you familiar with the installation and operation of our magnetostrictive sensors. Please read this manual carefully before initial operation!Unpacking and checking:Carefully lift the device out of the box by grabbing the housing. After unpacking the device, check it for any visible damage as a result of rough handling during the shipment. Check the delivery for completeness.If necessary consult the transportation company, or contact WayCon directly for further assistance.ELECTRICAL CONNECTION• The transducer must be installed away from sources of magnetic fields, both static and 50 Hz (electromotors, solenoids, etc.).• The 24 VDC feed must be dedicated to the transducer or must be drawn directly from the power terminals and as near as possible.• The sensor must be powered with non-distributed networks and always at lengths of less than 30 m.Groundingcable shieldtransducer element(machine ground)internal electronic cover(DC ground, isolated from the machine ground)metallic connector(machine ground)cable shield(machine ground)transducer element(machine ground)internal electronic cover(DC ground, isolated from the machine ground)calbe gland(isolated)DIAGNOSTIC LEDSWayCon Positionsmesstechnik GmbH4Mehlbeerenstrasse82024 Taufkirchen / GermanyThis is to certify that the productsClassification Magnetostrictive SensorsSeries MAZfulfill the current request of the following EU-directives:EMV-directive 2004/108/EG (until April 19th 2016)20th 2016)2014/30/EUApril(fromapplied harmonized standards:EN 61000-6-2:2005, EN 61000-6-4:2007, EN 61326-1:2006The declaration of conformity loses its validity if the product is misused or modified without proper authorisation.TägerTaufkirchen,Andreas24.02.2016CEO。

斯克维思磁致伸缩液位计说明书一、斯克维思磁致伸缩液位计简介斯克维思磁致伸缩液位计是一款高性能的液位测量设备，广泛应用于各种工业领域，如石油、化工、食品、制药等。

它采用先进的磁致伸缩技术，具有良好的测量精度、稳定性高、抗干扰能力强等特点。

二、产品特点与优势1.测量精度高：斯克维思磁致伸缩液位计采用数字化处理技术，测量精度可达到±0.1%。

2.稳定性高：产品采用抗干扰设计，能在恶劣环境下保持稳定工作。

3.抗干扰能力强：斯克维思磁致伸缩液位计对电磁、振动等干扰具有很强的抗干扰能力。

4.结构紧凑：产品体积小，安装方便，节省空间。

5.适应性强：适用于各种介质的液位测量，如水、油、酸碱等。

6.操作简便：采用智能化设计，操作简单，便于维护。

三、工作原理与结构斯克维思磁致伸缩液位计主要由探头、电子模块和显示器三部分组成。

探头内部设有磁性浮子，浮子随着液位的改变而上下移动。

电子模块通过感应线圈产生磁场，与浮子磁场相互作用，从而实现液位的测量。

显示器用于显示实时的液位数据。

四、安装与使用方法1.安装：在容器上开孔，将液位计探头安装到位，确保探头与容器壁紧密贴合。

2.接线：将探头与电子模块相连，电子模块与显示器相连。

3.调试：开机后，进行简单的调试，确保液位计正常工作。

4.使用：通过显示器查看实时液位数据，如有异常，及时处理。

五、注意事项与维护1.安装时，确保探头与容器壁紧密贴合，避免泄漏。

2.接线时，遵循电气安全规范，防止短路、漏电等事故。

3.定期检查液位计的工作状态，如发现异常，及时停机检查。

4.保持液位计周围环境清洁，避免尘埃、水滴等进入探头。

5.定期清洁和保养液位计，延长产品使用寿命。

六、应用领域与案例斯克维思磁致伸缩液位计广泛应用于石油、化工、食品、制药等行业，实现对各种容器的液位测量。

在我国多个重点工程项目中，如石化、核电、水处理等，均有成功应用案例。

七、售后服务与技术支持我公司为用户提供完善的售后服务与技术支持，包括产品安装、调试、维修、更换等。
