MTS磁致伸缩位移传感器

关于美国MTS位移传感器工作原理及产品的6特点美国MTS位移传感器又称为线性传感器，把位移转换为电量的传感器。

位移传感器是一种属于金属感应的线性器件，传感器的作用是把各种被测物理量转换为电量它分为电感式位移传感器，电容式位移传感器，光电式位移传感器，超声波式位移传感器，霍尔式位移传感器。

美国MTS位移传感器工作原理1、电位器式位移传感器原理电位器式位移传感器，它通过电位器元件将机械位移转换成与之成线性或任意函数关系的电阻或电压输出。

普通直线电位器和圆形电位器都可分别用作直线位移和角位移传感器。

但是，为实现测量位移目的而设计的电位器，要求在位移变化和电阻变化之间有一个确定关系。

电位器式位移传感器的可动电刷与被测物体相连。

物体的位移引起电位器移动端的电阻变化。

阻值的变化量反映了位移的量值，阻值的增加还是减小则表明了位移的方向。

通常在电位器上通以电源电压，以把电阻变化转换为电压输出。

线绕式电位器由于其电刷移动时电阻以匝电阻为阶梯而变化，其输出特性亦呈阶梯形。

如果这种位移传感器在伺服系统中用作位移反馈元件，则过大的阶跃电压会引起系统振荡。

因此在电位器的制作中应尽量减小每匝的电阻值。

电位器式传感器的另一个主要缺点是易磨损。

它的优点是：结构简单，输出信号大，使用方便，价格低廉。

2、磁致伸缩位移传感器原理它主要是利用磁致伸缩原理、通过两个不同磁场相交产生一个应变脉冲信号来准确地测量位置的。

由于在之前的文章中，皮卡中国小编已经为大家介绍了磁致伸缩位移传感器原理，在这里就不做赘述了。

常见MTS位移传感器特点1、绕位移传感器它是将康铜丝或镍铬合金丝作为电阻体，并把它绕在绝缘骨架上制成。

绕线电位器特点是接触电阻小，精度高，温度系数小，其缺点是分辨力差，阻值偏低，高频特性差。

主要用作分压器、变阻器、仪器中调零和工作点等。

2、导电塑料位移传感器用特殊工艺将DAP（邻苯二甲酸二稀丙脂）电阻浆料覆在绝缘机体上，加热聚合成电阻膜，或将DAP电阻粉热塑压在绝缘基体的凹槽内形成的实心体作为电阻体。

概述磁致伸缩位移（液位）传感器，通过内部非接触式的测控技术精确地检测活动磁环的绝对位置来测量被检测产品的实际位移值的；该传感器的高精度和高可靠性已被广泛应用于成千上万的实际案例中。

高精度和高可靠性已被广泛应用于成千上万的实际案例中。

由于作为确定位置的活动磁环和敏感元件并无直接接触，因此传感器可应用在极恶劣的工业环境中，不易受油渍、溶液、尘埃或其它污染的影响。

此外，传感器采用了高科技材料和先进的电子处理技术，因而它能应用在高温、高压和高振荡的环境中。

传感器输出信号为绝对位移值，即使电源中断、重接，数据也不会丢失，更无须重新归零。

由于敏感元件是非接触的，就算不断重复检测，也不会对传感器造成任何磨损，可以大大地提高检测的可靠性和使用寿命。

提高检测的可靠性和使用寿命。

工作原理磁致伸缩位移（液位）传感器，是利用磁致伸缩原理、通过两个不同磁场相交产生一个应变脉冲信号来准确地测量位置的。

测量元件是一根波导管，波导管内的敏感元件由特殊的磁致伸缩材料制成的。

测量过程是由传感器的电子室内产生电流脉冲，该电流脉冲在波导管内传输，从而在波导管外产生一个圆周磁场，当该磁场和套在波导管上作为位置变化的活动磁环产生的磁场相交时，由于磁致伸缩的作用，波导管内会产生一个应变机械波脉冲信号，这个应变机械波脉冲信号以固定的声音速度传输，并很快被电子室所检测到。

快被电子室所检测到。

由于这个应变机械波脉冲信号在波导管内的传输时间和活动磁环与电子室之间的距离成正比，通过测量时间，就可以高度精确地确定这个距离。

由于输出信号是一个真正的绝对值由于输出信号是一个真正的绝对值,,而不是比例的或放大处理的信号而不是比例的或放大处理的信号,,所以不存在信号漂移或变值的情况不存在信号漂移或变值的情况,,更无需定期重标。

更无需定期重标。

技术参数测量对象测量对象::位置、速度（绝对速度），可测量1～2个位置个位置测量范围测量范围:50 mm :50 mm :50 mm～～8000mm零点可调范围零点可调范围:100%F.S :100%F.S输出方式输出方式: :电流电流:4:4:4～～20mA,20mA,最大负载电阻最大负载电阻最大负载电阻 600 600Ω电压电压:0:0:0～～10VDC 010VDC 0～～5VDC,5VDC,最低负载最低负载最低负载>5K >5K Ω精 度:分辨率分辨率::采用采用 16Bit D/A 16Bit D/A 16Bit D/A 转换，转换，转换，0.0015%F.S 0.0015%F.S 0.0015%F.S（最小（最小1μm ）非线性:<±0.015%F.S（最小±50μm ）重复精度:<±0.002%F.S（最小±3μm ）迟 滞:<0.002%F.S.温度系数:<0.007%F.S./℃ 温度系数:<0.007%F.S./℃更新时间测量范围更新时间测量范围:<0.5ms/m :<0.5ms/m供电电源:+24VDC±10% 供电电源:+24VDC±10%工作电流工作电流:<50m A :<50m A工作温度工作温度:-40:-40:-40～+85℃ ～+85℃ ～+85℃储存温度储存温度:-40:-40:-40～+100℃ ～+100℃ ～+100℃零点零点//跨度调整跨度调整:100%:100%:100%有效行程（最小范围有效行程（最小范围25mm 25mm））分辨率分辨率:16bit,0.0015%(:16bit,0.0015%(:16bit,0.0015%(最小最小10um)线性度线性度:<+0.01%:<+0.01%:<+0.01%满量程满量程满量程((最小最小+50um) +50um)重复精度重复精度:<+0.001%:<+0.001%:<+0.001%满量程满量程满量程((最小最小+2.5um) +2.5um)滞 后:<4um刷新周期刷新周期:0.5ms :0.5ms 达到1200mm/1.0ms 达到2400mm/纹 波:2.0ms 达到4800mm/5.0ms 达到7600mm 行程长度行程长度速度测量速度测量:<0.01%:<0.01%:<0.01%满量程满量程满量程范 围:0.025m/s 至10m/s误 差:<0.5%分辨率分辨率:0.1mm/s :0.1mm/s刷新周期刷新周期::（ms ms）见位置测量）见位置测量）见位置测量温度系数温度系数:<30ppm/0C :<30ppm/0C结构材质测杆结构测杆结构::刚性测杆结构、外置一体式结构；刚性测杆结构、外置一体式结构；测杆材质测杆材质::不锈钢不锈钢 316 316 316、铝型材、铝型材、铝型材测杆耐压:≤34MPa（位移）；液位：由所选浮子承压决定测杆耐压:≤34MPa（位移）；液位：由所选浮子承压决定电子仓外壳电子仓外壳::铝合金铝合金安装接口安装接口::螺纹连接、固定座螺纹连接、固定座出线方式出线方式::直出电缆线、航空插头直出电缆线、航空插头防护等级防护等级:IP65:IP65:IP65（可根据要求定制（可根据要求定制（可根据要求定制 IP67 IP67 IP67 或或 IP68 IP68））产品特点及应用领域产品特点* * 内部非接触式测量内部非接触式测量内部非接触式测量* * 性能价格比高性能价格比高性能价格比高* * 多种输出方式可供选择多种输出方式可供选择多种输出方式可供选择* * 防浪涌、防射频干扰防浪涌、防射频干扰防浪涌、防射频干扰磁致伸缩的工作原理图* * 不需定期标定和维护不需定期标定和维护不需定期标定和维护* * 安装方便安装方便安装方便* * 高精度、高稳定性、高可靠性高精度、高稳定性、高可靠性高精度、高稳定性、高可靠性* * 使用寿命长使用寿命长使用寿命长* * 具有输入电源反向极性保护功能具有输入电源反向极性保护功能具有输入电源反向极性保护功能* * 结构精巧、环境适应性强结构精巧、环境适应性强结构精巧、环境适应性强* * 隔离防爆型（可选）隔离防爆型（可选）隔离防爆型（可选）应用领域（位移）* * 伺服液压油缸活塞位置反馈或预置伺服液压油缸活塞位置反馈或预置伺服液压油缸活塞位置反馈或预置* * 研磨机械位置反馈或预置研磨机械位置反馈或预置研磨机械位置反馈或预置* * 木材加工定位控制木材加工定位控制木材加工定位控制磁致伸缩位移传感器磁致伸缩位移传感器(4(4张)* * 水轮机导叶开度的检测与控制水轮机导叶开度的检测与控制水轮机导叶开度的检测与控制* * 纸张和塑料薄膜成型纸张和塑料薄膜成型纸张和塑料薄膜成型* * 挤注模具机械挤注模具机械挤注模具机械* * 吹塑吹塑吹塑* * 工程机械工程机械工程机械* * 金属成型金属成型金属成型//剪切冲压剪切冲压* * 其它机械定位和位移检测其它机械定位和位移检测其它机械定位和位移检测* * 水坝闸门水坝闸门水坝闸门* * * 伺服汽缸活塞位置反馈或预置伺服汽缸活塞位置反馈或预置伺服汽缸活塞位置反馈或预置* * 铸锻机床位移控制铸锻机床位移控制铸锻机床位移控制* * 注塑机模板定位与监测注塑机模板定位与监测注塑机模板定位与监测* * 汽轮机气阻阀门开度的检测与控制汽轮机气阻阀门开度的检测与控制汽轮机气阻阀门开度的检测与控制* * 玻璃压制玻璃压制玻璃压制* * 塑料机械改造塑料机械改造塑料机械改造* * 气动缸气动缸气动缸* * 钢材滚压钢材滚压钢材滚压* * 食品加工食品加工食品加工* * 港口机械港口机械港口机械* * 船舶舵机伺服系统船舶舵机伺服系统船舶舵机伺服系统应用领域（液位）可广泛应用于石油、化工、水利、制药、食品、饮料等行业的各种液罐的液位计量和控制，航天加油系统、汽车加油系统、柴油加油系统及各种液压罐、水文监测、水处理等。

磁致伸缩位移传感器原理磁致伸缩位移传感器（Magnetorestrictive Displacement Sensor）是一种能够测量物体位移的传感器。

它基于磁致伸缩效应，通过测量由磁体产生的磁场中磁器件的变化，来确定物体的位移。

磁致伸缩效应是指当磁性材料处于外加磁场中时，会发生形状和尺寸的变化。

这种变化是由于外加磁场引起磁性材料的磁矩重新排列所致。

具体来说，在磁场的作用下，磁性材料的磁矩会由于磁场的作用而重新排列，导致材料的长度和体积发生微小的变化。

当磁致伸缩杆处于外加磁场中时，磁致伸缩效应会导致磁致伸缩杆的长度发生微小的变化。

这个变化会导致探头上的磁场也发生相应的改变。

探头上的磁场是通过电流在传感器内部流过时在磁体上产生的。

测量磁致伸缩位移传感器的位移需要使用一个传感器电路进行分析。

这个电路主要由一个驱动电路和一个接收电路组成。

驱动电路主要负责通过传递电流来产生磁场，而接收电路则是负责测量探头上的磁场的变化。

驱动电路通常会通过在磁致伸缩杆上施加短脉冲电流来产生磁场。

这个磁场会沿着磁致伸缩杆的长度方向扩展。

同时，接收电路会测量探头上的磁场，这个磁场是受到磁致伸缩杆长度变化的影响的。

测量位移时，接收电路会测量磁致伸缩杆上磁场的两个特征：主磁场和包络线。

主磁场是磁致伸缩杆上磁场的强度，它与磁致伸缩杆的长度成比例。

包络线则是磁场的分布情况，它的变化与磁致伸缩杆的形状变化有关。

通过测量主磁场和包络线的变化，可以确定磁致伸缩杆的位移。

具体的测量方法可以通过对接收电路输出信号的分析来实现。

一些常见的分析方法包括使用频谱分析器、放大器和数据采集系统来测量磁场的变化。

总之，磁致伸缩位移传感器是一种基于磁致伸缩效应的传感器。

通过测量磁致伸缩杆上的磁场的变化，可以确定被测物体的位移。

这种传感器在很多领域中都有广泛的应用，例如测量机械运动、控制系统和自动化设备。

磁致伸缩位移传感器的工作原理
磁致伸缩位移传感器是一种基于磁敏效应的位移测量装置，主要用于测量目标物体的位移或位移的变化。

传感器由磁致伸缩材料（Magnetostrictive Material），驱动磁场发生器（Magnetostrictive Waveguide），测量导绳（Measure Rope）、磁场传感器（Magnetic Field Sensor）和计量电子器件等构成。

其工作原理如下：
1. 驱动磁场：驱动磁场发生器产生一个磁场，通过磁致伸缩材料传递到目标物体上。

2. 磁致伸缩效应：目标物体上的磁致伸缩材料受到驱动磁场的作用，发生磁致伸缩效应。

即在磁场的作用下，磁致伸缩材料的尺寸会发生微小的变化，产生一个微小的形变。

这个形变一般是微米级别的。

3. 传感器感应：磁致伸缩材料伸缩时，磁场传感器感应到磁场的变化。

磁场传感器可以是基于霍尔效应、磁电阻效应等的传感器，用于检测磁场的变化。

4. 信号处理：传感器将感知到的磁场变化信号转换成与目标物体位移相关的电信号。

这个电信号可以是电压、电流或其他形式的信号。

5. 位移计算：通过测量导绳测量目标物体上磁致伸缩材料伸缩的长度，结合信号处理得到的电信号，可以计算出目标物体的位移或位移的变化。

总的来说，磁致伸缩位移传感器利用磁致伸缩效应将目标物体的位移转化为磁场的变化，再通过磁场传感器和信号处理部分将磁场变化转化为电信号，最终可以得到目标物体的位移。

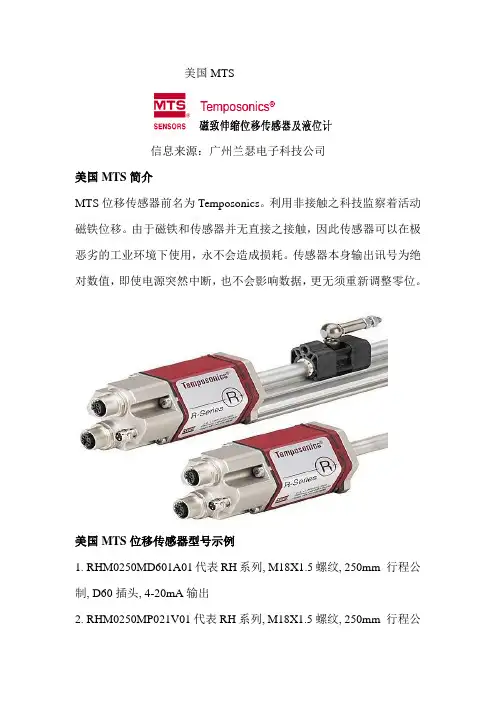

美国MTS信息来源：广州兰瑟电子科技公司美国MTS简介MTS位移传感器前名为Temposonics。

利用非接触之科技监察着活动磁铁位移。

由于磁铁和传感器并无直接之接触，因此传感器可以在极恶劣的工业环境下使用，永不会造成损耗。

传感器本身输出讯号为绝对数值，即使电源突然中断，也不会影响数据，更无须重新调整零位。

美国MTS位移传感器型号示例1. RHM0250MD601A01代表RH系列, M18X1.5螺纹, 250mm 行程公制, D60插头, 4-20mA输出2. RHM0250MP021V01代表RH系列, M18X1.5螺纹, 250mm 行程公制, 02米电缆, 0-10VDC输出3. LHMD600M06501A0代表LH系列, M18X1.5螺纹, D60插头, 公制, 650mm 行程, 4-20mA输出4. LHMR002M06501V0代表LH系列, M18X1.5螺纹, 02米电缆, 公制, 650mm 行程, 0-10VDC输出5. EPS0500MD601A0 代表EP系列, 滑块磁铁, 500mm 行程公制, D60插头, 4-20mA输出6. LPRLAM03001代表LP系列, 推拉杆, 7呎电缆, 4-20mA输出, 公制行程300mm, 24V输入7. TTMRBM1500DE010代表TT系列, M18X1.5螺纹, RB插头, 公制, 1500mm行程, 数字输出每秒10次8. TTSROU0240AS1B代表TT系列, 3/4”-16UNF螺纹, 5呎电缆, 英制, 24吋行程, 模拟输出0-10VDC 平衡模式9. GHM0250MD601A01代表GH系列, M18X1.5螺纹, 250mm行程公制, D60插头, 4-20mA输出10. GHM0250MR021R01代表GH系列, M18X1.5螺纹, 250mm行程公制, 02米电缆, RS422（开始/停止）数字脉冲输出选项配件1. 磁环：13.5（内）X32.8（外）X7.9（厚）, 型号：2015422. 垫片：14.3（内）X31.8（外）X3.2（厚）, 型号：4006333. 插头：D60, D62, D63, D70, RG, RB, MS4. 电缆：5呎, 15呎, 25呎, 50呎, 100呎, 2米, 5米, 10米, 15米, 30米自定长度。

mts磁致伸缩位移传感器工作原理MTS磁致伸缩位移传感器是一种常用的位移测量传感器，其工作原理利用了磁电效应。

下面将为大家详细介绍MTS磁致伸缩位移传感器的工作原理。

MTS磁致伸缩位移传感器是一种基于磁、电原理的测量装置，主要用于测量物体的位移或变形。

它利用了磁致伸缩效应，即在磁场的作用下，磁敏材料会发生尺寸的微小变化。

传感器内部通常包含了一个磁敏材料，如镍铁合金。

传感器的工作原理主要分为两个步骤。

首先，通过控制电路产生一个恒定的磁场。

这个磁场可以通过通电线圈或永磁体来产生。

其次，磁敏材料会根据外界力或位移的作用发生微小的变形。

当外界施加一个力或位移在传感器上时，磁敏材料会发生微小的形变，从而改变其尺寸。

这个尺寸的微小变化会导致磁敏材料在磁场中发生形状改变，进而改变其磁特性。

传感器会利用这个磁特性的变化来测量位移或变形。

为了实现位移的测量，传感器通常采用了一种称为霍尔效应的现象。

通过在磁敏材料周围安装霍尔元件，可以测量磁性材料的磁场变化。

磁性材料的磁场变化与外界施加力或位移的大小成正比，因此可以通过测量磁场的变化来计算位移的大小。

MTS磁致伸缩位移传感器具有很高的灵敏度和精度，可以实现微小位移的测量。

同时，该传感器具有较大的可线性范围和较低的温度和湿度影响。

因此，它被广泛应用于工程测量、机械控制和科学实验等领域。

在实际应用中，我们需要注意以下几点。

首先，传感器应该能够抵抗外界的干扰，尤其是磁场的干扰。

其次，我们需要选择合适的磁敏材料和霍尔元件，以满足实际应用的要求。

此外，传感器的安装和校准也需要仔细操作，以确保测量结果的准确性。

总之，MTS磁致伸缩位移传感器通过利用磁致伸缩效应实现位移的测量。

它具有高精度、高灵敏度和较大的可线性范围，适用于多种测量场景。

在实际应用中，我们需要注意选择合适的材料和元件，并确保传感器的正确安装和校准，以获得准确可靠的测量结果。

MTS磁致伸缩位移传感器介绍MTS磁致伸缩位移传感器是一种用于测量机械系统中位置或位移变化的传感器。

该传感器利用磁致伸缩（Magnetorestrictive）效应的原理，实现对线性位移的测量。

以下是对MTS磁致伸缩位移传感器的详细介绍。

1.磁致伸缩效应磁致伸缩效应是指当一些磁性材料处于磁场中时，它们会发生尺寸变化的现象。

MTS磁致伸缩位移传感器利用这种效应来测量位移。

传感器本身包含一个磁性杆或磁性线圈和一个磁致伸缩材料（通常是铁镍合金）构成的测量杆。

当传感器施加外部磁场时，磁致伸缩材料会发生长度的微小变化，这个变化可以被传感器测量出来。

2.传感器构造MTS磁致伸缩位移传感器通常由测量杆、螺母、固定杆和电子单元组成。

测量杆是由磁致伸缩材料制成的，能够伸缩并测量位移。

螺母连接在测量杆的一端，用于支撑和调整测量杆的位置。

固定杆连接在螺母的另一端，将传感器固定在测量对象上。

电子单元位于传感器的一端，负责接收和处理传感器测量的位移信号。

3.工作原理当外部磁场作用在磁致伸缩传感器上时，测量杆中的磁致伸缩材料会产生微小的变化。

这种变化由电子单元感应，并转换为电信号输出。

电子单元中的传感器电路会测量和记录这个位移信号，并将其转换为数字信号或模拟信号用于后续数据处理。

4.优点和应用-高精度：磁致伸缩效应本身具有很高的精度，因此MTS传感器能够提供高度准确的位移测量。

-可靠性：传感器的构造简单且稳定，具有较高的可靠性和长寿命。

-多功能：传感器可用于各种不同的应用领域，如机械工程、汽车制造、航空航天等。

-机械工程：用于测量机械系统的位置或位移变化，监控机械结构的偏差和拉伸等参数。

-汽车制造：用于车辆悬挂系统的位移测量、转向系统的位置反馈等。

-航空航天：用于测量飞机机翼、尾翼等部件的位移和形变，确保飞行器的稳定性和安全性。

-建筑工程：用于测量建筑物结构的振动和变形，确保结构的稳定性和安全性。

总之，MTS磁致伸缩位移传感器具有高精度、可靠性和多功能的特点，广泛应用于多个不同领域中的位移测量和控制方面。

MTS磁致伸缩位移传感器MTS系统公司MTS系统公司是全球第一家开拓磁致伸缩测量（Magnetostrictive Sensing）技术的公司，并注册专利。

一直以来，MTS 传感器技术在全球范围内，始终遥遥领先。

创新科技和技术支援使MTS公司一直处于市场的领导地位。

MTS磁致伸缩线性位移传感器和液位计，适用于多种不同的工业自动化行业，为工业界对精确测量的要求提供两种创新和可靠的优质选择。

MTS位移传感器能够测量长达10米的机械行程，而液位计则可以测量高达22米的大油罐。

从70年代开发至今，已有超过一百万个传感器安装在不同的工业环境里。

MTS位移传感器的应用范围十分广泛，从冶金行业的轧钢设备，机械行业如注塑、压铸印刷和包装，林木行业的木材加工，工农业的车辆与行走机械，动感游乐模拟系统、医疗设备；以至石油、石化、制药、生化、食品加工和污水处理等行业。

我们的客户遍布全球，国际知名的大小企业已广泛并长期采用我公司这一先进测量技术。

MTS位移传感器自95年进入中国后，深受各行业用户爱戴，其中尤以钢铁行业用户急速上升为甚，占冶金行业中以磁致伸缩位移传感器市场的绝大比例。

近两年间销售更是以倍数增长，很多主要的钢厂改造和新项目，全部采用磁致伸缩这一先进测量技术。

MTS不断研究和开发新的传感器产品以迎合市场需求，我们的宗旨就是为客户提供高品质和高质量的传感器产品。

MTS位移传感器MTS磁致伸缩位移传感器的高精度及可靠性已被成千上万的应用案例所印证。

传感器利用非接触技术监测活动磁铁的位移，由于磁铁和传感器并无直接接触，因此传感器在极其恶劣的工业环境下，如易受油渍、溶液、尘埃或其他的污染，并不构成问题。

此外，传感器更能承受高温、高压和高振荡的环境。

MTS位移传感器的输出信号为绝对数值，所以，即使电源中断也不会对信号接收造成问题，更不会重归零位。

最后，由于敏感元件都是非接触式的，即使测量过程不断重复，也不会对传感器造成任何磨损，其磁致伸缩敏感元件的平均无故障时间为23年。

MTS非接触式直线位移传感器系列E-系列是MTS公司近年為用户开发的一个高用量而价格经济的传感器系列，价位比L-系列和R-系列要低，但功能却不差。

E-系列主要分為机械外置式的EP、EP2、ER型和液压内置式的专业OEM產品EH型，核心技术还是MTS开拓的磁致伸缩技术，这个技术的基本优点如非接触式、精确、防冲击、抗干扰、可靠性等都可以在E-系列找到。

因此它在性能上与其它系列大致相同，只是在输出功能和行程方面没有其它系列的全面，但在一般的工业自控应用上，可以说是绰绰有餘。

EP型位移传感器提供高重复精度的绝对输出，有模拟的电压、电流和Start/Stop数字脉冲两种。

零点和量程都是原厂设定，现场安装无需重新标定，使用后也不需要定期维护。

一如其它MTS位移传感器產品，EP型通过EMC，IEC抗干扰、抗震和冲击等测试，同样是CE认証。

其外壳符合IP65标準，客户可选滑块式或悬浮式磁铁安装以配合应用条件。

EP型由於价钱适中，性能可靠和永不磨损，实在是取替电阻式电位尺或LVDT的最佳选择。

尤其在注塑机、吹瓶机和冲压机上应用，成本效益最為显著。

实验証明在工作条件极苛刻的MTSEP非接触式直线位移传感器E-系列EP型位移传感器模拟及数字输出■直线位移测量，绝对值输出■全无接触测量，没有磨损■坚固可靠工业用位移传感器■EMI抗干扰及CE认証■非线性度低於0.02%■重复精度达0.001%■位置输出信号:-模拟输出:0~10Vdc/4~20mA-数字输出:Start/Stop(开始/停止)脉冲■附带参数上载功能安装MTS直线位移传感器的对中性需要很好，但是平行度可以允许有±0.5mm的误差，角度可以允许有±12°的误差。

但是如果平行度误差和角度误差都是偏大的话，这样会出现显示数字跳动的情况。

那么出现这样的情况的时候，必须要对平行度和角度进行调整了。

再次，MTS直线位移传感器的三条线是不可以接错的，电源线和输出线是不可以调换的。

磁致伸缩位移传感器工作原理磁致伸缩位移传感器是一种常用的位移测量装置，其工作原理基于磁致伸缩效应。

磁致伸缩效应是指在磁场中，某些材料会发生长度变化的现象。

磁致伸缩位移传感器利用这一效应，通过测量材料长度的变化来获得被测量物体的位移信息。

磁致伸缩位移传感器通常由磁致伸缩材料、磁场发生器和传感器三部分组成。

磁致伸缩材料是磁致伸缩位移传感器的核心部件，其具有特殊的物理性质，能够对外加磁场作出响应。

当磁场发生器产生磁场时，磁致伸缩材料内部的磁性颗粒会在磁场的作用下发生定向排列，从而引起材料的长度变化。

传感器部分是用于测量磁致伸缩材料长度变化的装置。

常见的传感器有磁敏电阻、霍尔元件等。

磁敏电阻是一种电阻随长度变化的元件，它的电阻值与磁致伸缩材料的长度成正比。

当磁致伸缩材料发生长度变化时，磁敏电阻的电阻值也会相应变化，通过测量电阻值的变化可以得到被测量物体的位移信息。

霍尔元件则是一种根据磁场强度变化产生电压信号的元件，通过测量霍尔元件的电压信号变化可以得到位移信息。

磁致伸缩位移传感器的工作原理可以通过以下步骤来描述：首先，磁场发生器产生一个磁场，作用于磁致伸缩材料上。

磁致伸缩材料内部的磁性颗粒在磁场的作用下发生定向排列，导致材料长度发生变化。

然后，传感器测量磁致伸缩材料长度的变化。

对于磁敏电阻传感器，测量其电阻值的变化；对于霍尔元件传感器，测量其电压信号的变化。

最后，通过将测量到的电阻值或电压信号转换为与位移相关的物理量，即可得到被测量物体的位移信息。

磁致伸缩位移传感器具有许多优点，如精度高、响应速度快、可靠性好等。

它广泛应用于机械制造、航空航天、自动化控制等领域，用于测量各种物体的位移、振动、形变等参数。

例如，在机械制造中，磁致伸缩位移传感器可以用于测量机械零件的位移，以实现对机械装置的控制和监测。

在航空航天领域，磁致伸缩位移传感器可以用于测量飞机翼展的变化，以实现对飞机的飞行状态进行监测和控制。

磁致伸缩位移传感器是一种基于磁致伸缩效应工作的位移测量装置。
