ＣＡＤ　制图标准 基本要求主要是图纸，比例，字体和图线的选用．　１，　图样幅画：又称图纸幅画，在计算机进行绘图时，应该配置相应的图样幅画，标题栏，　代号栏，附加栏等内容，装配图或安装图上一般应配备明细表内容，工艺流程图上应配　备图例等内容．ＧＢ／Ｔ　１４６８９－９３《技术制图图样幅画格式》中已对图样幅画与格式做了　详细的规定．在用计算机绘图时，根据实际需要，图样幅画还可以设置以下内容：　（１）　方向符号：用来确定　ＣＡＤ　图样的视图方向．　（２）剪切符号：用于对　ＣＡＤ　图样的裁剪定　位．　（３）米制参考分度：用于对图样比例尺寸提供参考．　（４）对中符号：用于对　ＣＡＤ　图样的方位起到对中作用．对于复杂的　ＣＡＤ　装配图在标准中一般要求设置图符分区，　图符分区主要用于对图纸存放的图形，尺寸，结构，说明等内容起到查找，定位方便的　作用．同时规定在　ＣＡＤ　绘图中对图纸有加长加宽要求时，应按基本幅面的短边（Ｂ）成　整数倍增加． ２，　比例：ＣＡＤ　图样中所采用的比例应该符合国家标准　ＧＢ／Ｔ　１４６０９－９３《技术制图比例》的　有关规定，具体见表　２－２．必要时候也可以选择表　２－３　中的比例． ３，　字体：ＣＡＤ　制图的字体应该按《技术制图字体》ＧＢ／Ｔ　１４６９１－９３　的有关规定，做到字体　端正，比画清楚，排列蒸汽，间隔均匀，并要求采用长仿宋矢量字体．代号，符号要符　合有关标准规定．　（１）字一般要以斜体输出．　（２）小数点输出时，应占一个字位，并位　于中间靠下处．　（３）字母一般也要斜体输出．　（４）汉子输出时一般采用正体，并采用国　家正是公布的简化汉字方案．　（５）标点符号应按照其真正含义正确使用，除省略号，破　折号为两个字位外，其余均为一个字位．　（６）字体高度由图样幅面大小确定．　（７）规定　字体的最小字距，行距，以及间隔线，基准线与书写字体间的最小距离．　４，　图线：图线指图线的基本线型和基本线型的变形．ＧＢ／Ｔ　１７４５０－９８《技术制图图线》对　图线有详细的说明．　５，　标题栏：标题栏位于图框右下角，其格式在　ＧＢ／Ｔ　１０６０９．１－９３《技术制图标题栏》中有　详细的规定． 化工制图标准 在化工厂的建设过程中，无论是设计，施工，还是设备的制造，安装，或是生产过程中　的试车，检修，技术改造，均离不开化工图样．化工制图是专门研究化工图样的绘制和阅读　的一门科学．在化工制图中一般采用《机械制图》的国家标准，　《机械制图》标准基本上与　ＣＡＤ　图标准一致．　１，　图样幅画：国家标准对机械制图的图样幅画的基本规定，是采用　Ａ０　至　Ａ５　好图样幅画．　同样无论装订与否，均应画出图框线和标题栏．需装订的图样其格式按照如图　２－１（ａ）　所示：不需要装订的图样，其格式如图　２－１（ｂ）所示．图框线用粗实线绘制，周边各部　分尺寸均按照表　２－１　中的规定．　２，　比例：在化工制图中，图样比例仍采用国家标准　ＧＢ／Ｔ　１４６９０－９３《技术制图比例》的规　定．对某些局部放大图，斜视图，剖视图等，其比例与主视图不同时，应在图样中该图　的上方单独进行比例标注．　３，　字体：图样中的字体同样采用　ＧＢ／Ｔ　１４６９１－９３《技术制图字体》的规定．各类字体必须　做到：字体端正，笔画清楚，间隔均匀，排列整齐．字体大小分为　１．８，２．５，３．５，５，７，　１０，１４，２０　八种字号，分别表示不同字体高度（单位：ｍｍ）　，其字宽一般为　ｈ／（根号　２）　．　各计量单位，名称应符合《中华人民共和国法定计量单位》的规定．　４，　图线：在化工制图中的图线仍采用国家标准规定的各种图线．图线分为粗，细两种，粗　线宽度　ｂ　在　０．５￣２ｍｍ　之间选择，细线宽度约为　ｂ／３．绘图时根据清晰，醒目，按图形大小　和复杂程度选择宽度．但在同一图样中，同类图线的宽度和类型应一致．在实际绘制过 程中对图线绘制有如下几点要求：　（１）虚线，点划线，双点划线的线段长度及间隔应均　匀分布．　（２）点划线和双点划线的首末端应是线段而不是点．　（３）圆的中心线在圆心处　为线段的交点，且中心线两端超出圆轮廓线　２￣５ｍｍ．　（４）在较小图形上绘制点划线或　双点划线有困难时，可以用细实线代替．　５，　标题栏：化工制图中设备图样的标题栏与机械制图的大致相同．标题栏的格式仍采用国　家标准《技术制图标题栏》　（ＧＢ／Ｔ　１０６９０．１－９３）中的规定格式．在一般情况下，每张图　纸的右下角都要有标题栏，用于说明设备的名称及设计等内容． 化工工艺流程图标准 化工工艺流程图是用图示的方法把化工生产的工艺流程和所需的设备，管道，阀门，管　件，管道附件及仪表控制点表示出来的一种图样，是设备布置和管道布置设计的依据，也是　施工，操作，运行及检修的指南，是化工工艺设计的主要内容．　绘制化工工艺流程图是化工制图的内容之一，因此，国家《机械制图》标准对化工制图　的约束，在绘制化工工艺流程图同样有效．但由于化工工艺流程图的特殊性，原化工部对化　工工艺流程图制定了一套行业标准　ＨＧ２０５９１．＊－９２．标准对图样幅画，标题栏等作了说明，并　规定了设备图形，线型，阀门管件图线，图例等的表达方式，设备，管线，仪表等的标注形　式等．　１，　图样幅画及其他：在化工工艺流程图的绘制过程中，对图样幅画，字体，比例，标题栏　等仍采用国家《机械制图》标准，只是对某些特殊的地方进行了一些补充和说明．化工　工艺流程图的图样幅画仍采用国家标准对图样幅画的规定，一般化工工艺流程图采用标　准中　Ａ１　规格的图样幅画，横幅绘制．对流程简单着可以采用　Ａ２　规格的图样幅画．对　生产流程过长，在绘制流程图时可以采用标准幅面加长的格式．每次加长为图样宽度的 １／４　倍，也可以分段分张的流程图格式．在流程图中，设备（机器）一般只取相对比例．　允许实际尺寸过大的设备（机器）比例适当缩小，实际尺寸过小的设备（机器）比例适　当放大．要示意出各设备间的相对高低．化工工艺流程图的标题栏与机械制图中的标题　栏有所不同，原化工部标准对工艺流程图的标题栏规定如图　２－３　所示．　２，　设备的表示方法和标注　２．１　设备的表示方法：化工设备与机器的图形表示方法原化工部　ＨＧ２０５１９．３４－９２　标准中已作　了规定．表　２－４　摘录了标准中的部分图例．在标准中未规定的设备，机器图形可以根据其实　际外形和内部结构特征绘制，只取相对大小，不按照实物比例绘制．化工工艺流程图中各设　备，　机器的位置应便于管道连接和标注，　其相互间物料关系密切者的相对高低位置要与设备　实际布置相吻合．　对于需隔热的设备和机器要在其相应部位画出一段隔热层图例，　必要时标　注出其隔热等级；　管道有伴热的也要在相应的部位画出一段伴热管，　必要时可标注出伴热类　型和介质代号．地下或半地下的设备，机器在化工工艺流程图上要表示出一段相关的地面．　设备，机器的支承和底座可不表示．　２．２　设备的标注：设备一般在两个地方标注：一是在设备的上方或下方惊醒标注，要求排列　整齐，并尽可能正对设备．标注形式如分式，在位号的上方（分子）标注设备位号，在位号　的下方（分母）标注设备名称．二是在设备内或其近旁进行标注，仅标注设备位号，不标注　设备名称．设备位号由设备分类代号，车间或工段号，设备序号和相同设备序号组成，如图　２－４　所示．对于同一设备，在不同设计阶段必须是同一位号．原化工部标准　ＨＧ２０５１９．３５－９２　对设备有规定，如图　２－４　所示． ３，管道的表示方法和标注　３．１　管道的表示方法：在化工工艺流程图中是用线段表示管道的，常称为管线．在原化工部　ＨＧ２０５９２．２８－９２　和　ＨＧ２０５１９．３２－９２　标准中对管道的图例，线型及线宽做出了规定，图例如表　２－５　所示．在每根管线上都要以箭头表示其物料流向．图中管线与其他图纸有关时，一般应　将其端点绘制在图的左方或右方，并在左方或者右方的管线上用空心箭头标出物料的流向　（入或出）　，空心箭头内注明其连接图纸的图号或序号，在其附近注明来或去的设备位号或　管道号．空心箭头画法如图　２－５　所示．在化工工艺流程图中管线的绘制应成正交模式，即管　线画成水平或直线，管线相交和拐弯均画成直角．在管线交叉时，应该将一根管线断开，如　图　２－６　所示．另外应该尽量避免管线穿过设备． ３．２　管线标注：管线标注是用一组符号标注管道的性能特征．这组符号包括物料代号，工段　号，管段序号和管道尺寸等，如图　２－７　所示．在图　２－７　中，物料代号，工段号和管段序号这　三个单元称为管道号（或管段号）　．按原化工部　ＨＧ２０５１９．３６－９２　标准中规定的物料代号如表　２－６　所示．管道外径和壁厚构成管道尺寸，管道尺寸以　ｍｍ　为单位，只标注数字，不标注单　位．在管道尺寸后应标注管道材料代号，管道材料代号如表　２－７　所示．管道等级代号和隔热　隔音代号可分别参见原化工部　ＨＧ２０５１９．３６－９２　和　ＨＧ２０５１９．３８－９２　标准．表　２－８　至表　２－１０　给　出了温度使用范围和隔热隔音代号等单元可省略，此时只在管道尺寸后标注管道材料代号．　每根管线（即由管道一端管口至另一端管口之间的管道）都应进行标注．对横向管线，一般　标注在管线的的上方；对竖向的管线一般标注在管道的左侧，也可以用指引线引出标注． ４，阀门，管件喝管道附件的表示方法：在化工工艺流程图中，一般用细实线按规定的图形　符号全部绘制出管道上的阀门，管件和管道附件（但不包括管道之间的连接件，如弯头，三　通，法兰等）　，但为安装和检修等原因所加的法兰，螺纹连接件等仍要画出．原化工部　ＨＧ２０９１９．３２￣３３－９２　标准给出了阀门，管件和管道附件的图形符号，见表　２－１１　所示．其中阀　其中阀　门图形符号一般长为　６ｍｍ，宽为　３ｍｍ，或长为　８ｍｍ，宽为　４ｍｍ．　，　，　，　．　５，仪表，控制点的表示方法：在化工工艺流程图上要会出和标注全部与工艺相关的检测仪　表，调节控制系统，分析取样点和取样阀等．这些仪表控制点用细实线在相应管线上的大致　安装位置用规定的符号画出．　该符号包括仪表图形符号和字母代号，　它们组合起来表示工业　仪表所处理的被测变量和功能．仪表的图形符号为一直径　１０ｍｍ　的细实线圆圈，圆圈中标　注仪表位号．仪表位号由两部分组成：一部分为字母组合代号．字母组合代号的第一个字母　表示被测变量，后继字母表示仪表的功能；另一部分为工段序号．工段序号由工序号和顺序　号组成，一般用　３￣５　位阿拉伯数字表示．字母组合贷还填写在仪表圆圈的上半圆中．工段序　号填写在下半圆中．表示仪表安装位置的图形符号见表　２－１２　所示．　原化工部　ＨＧ２０５１９－９２　标准给出了被测变量及仪表功能代号，表　２－１３　列出常用被测变量以　及仪表功能组合代号．　控制点（测量点）是仪表圆圈的连接引线与过程设备或管道符号的连接点．仪表通过连接点　和　引　线　获　得　设　备　或　管　道　内　的　物　流　参　数　．１。

工艺流程图制图规范工艺流程图一般有如下几种:1．全厂总工艺流程图或物料平衡图，在化工厂设计中，为总说明部分提供的全厂流程图样。

对综合性化工厂则称全厂物料平衡图。

图上各车间(工段)用细实线画成长方框来示意。

流程线只画出主要物料，用粗实线表示。

流程方向用箭头画在流程线上。

图上还注明了车间名称，各车间原料、半成品和成品的名称、平衡数据和来源、去向等。

2．物料流程图MBD（material balance diagram），是在全厂总工艺流程图基础上，分别表达各车间内部工艺物料流程的图样。

在流程上标注出各物料的组分、流量以及设备特性数据等。

3．工艺管道及仪表流程图PID(Piping&Instrument Diagram)，是以物料流程图为依据，内容较为详细的一种工艺流程图。

在管线和设备上画出配置的某些阀门、管件、自控仪表等的有关符号。

绘图软件工艺流程图一般绘图软件为AutoCAD，但企业及设计院一般使用在AutoCAD平台上二次开发的软件,如：国产软件——PIDCAD工艺流程图设计软件、工艺流程设计软件。

其中后者是将常用化工设备以组件形式构建数据库，用户直接调用即可。

绘制程序工艺流程图绘制程序为:首先选择图纸图副、标题栏等；其次，绘制主要设备；再次，绘制管线；然后，添加阀门、仪表、管件等，添加标注信息；最后，核查图纸正确性；工艺流程表示标准1总则1.1目的为了规范工艺流程图设计的内容及表示方法，提高设计质量，特编制本标准。

1.2范围1.2.1本标准规定了工艺流程图的绘制方法﹑详细设计（施工图设计）阶段的管道及仪表流程图﹑基础设计（初步设计）阶段的工艺管道及仪表流程图﹑外来流程图的编制﹑计算机辅助设计规定等要求。

1.2.2本标准适用于炼油装置和石油化工装置的“工艺流程图”（PFD）和“管道及仪表流程图”（PID）设计。

对于有特殊要求的项目，须结合具体情况，灵活运用。

1.3引用标准使用本标准时，应使用下列标准最新版本。

化工工艺流程图制图标准CAD制图标准基本要求主要是图纸、比例、字体和图线的选用。

1、图样幅画：又称图纸幅画，在计算机进行绘图时，应该配置相应的图样幅画、标题栏、代号栏、附加栏等内容，装配图或安装图上一般应配备明细表内容，工艺流程图上应配备图例等内容。

GB/T 14689—93《技术制图图样幅画格式》中已对图样幅画与格式做了详细的规定。

在用计算机绘图时，根据实际需要,图样幅画还可以设置以下内容:（1）方向符号：用来确定CAD图样的视图方向。

（2)剪切符号：用于对CAD图样的裁剪定位。

（3）米制参考分度:用于对图样比例尺寸提供参考。

（4）对中符号:用于对CAD图样的方位起到对中作用。

对于复杂的CAD装配图在标准中一般要求设置图符分区，图符分区主要用于对图纸存放的图形、尺寸、结构、说明等内容起到查找、定位方便的作用。

同时规定在CAD绘图中对图纸有加长加宽要求时，应按基本幅面的短边(B）成整数倍增加。

2、比例:CAD图样中所采用的比例应该符合国家标准GB/T 14609—93《技术制图比例》的有关规定，具体见表2-2。

必要时候也可以选择表2—3中的比例。

3、字体：CAD制图的字体应该按《技术制图字体》GB/T 14691-93的有关规定，做到字体端正、比画清楚、排列蒸汽、间隔均匀,并要求采用长仿宋矢量字体。

代号、符号要符合有关标准规定。

(1）字一般要以斜体输出。

（2)小数点输出时，应占一个字位，并位于中间靠下处。

（3）字母一般也要斜体输出.（4）汉子输出时一般采用正体，并采用国家正是公布的简化汉字方案。

(5)标点符号应按照其真正含义正确使用，除省略号、破折号为两个字位外，其余均为一个字位。

（6）字体高度由图样幅面大小确定.(7）规定字体的最小字距、行距,以及间隔线、基准线与书写字体间的最小距离.4、图线：图线指图线的基本线型和基本线型的变形。

GB/T 17450-98《技术制图图线》对图线有详细的说明。

精心整理化工工艺流程图制图标准CAD制图标准基本要求主要是图纸、比例、字体和图线的选用。

1、图样幅画：又称图纸幅画，在计算机进行绘图时，应该配置相应的图样幅画、标题栏、代号栏、附加栏等内容，装配图或CAD4）对CAD2、必要时候也可以选择表2-3中的比例。

3、字体：CAD制图的字体应该按《技术制图字体》GB/T14691-93的有关规定，做到字体端正、比画清楚、排列蒸汽、间隔均匀，并要求采用长仿宋矢量字体。

代号、符号要符合有关标准规定。

（1）字一般要以斜体输出。

（2）小数点输出时，应占一个字位，并位于中间靠下处。

（3）字母一般也要斜体输出。

（4）汉子输出时一般采用正体，并采用国家正是公布的简化汉字方案。

（5）标点符号应按照其真正含义正确使用，除省略号、破折号为两个字位外，其余均为一个字位。

（6）字体高度由图样4、5、1、采用A0至A5好图样幅画。

同样无论装订与否，均应画出图框线和标题栏。

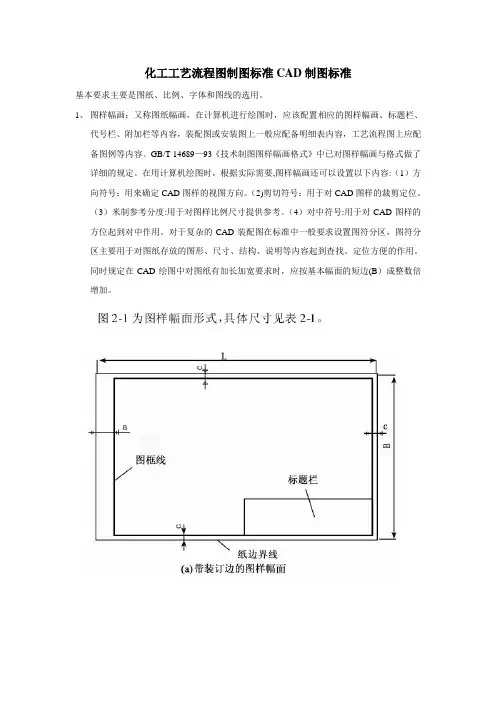

需装订的图样其格式按照如图2-1（a）所示：不需要装订的图样，其格式如图2-1（b）所示。

图框线用粗实线绘制，周边各部分尺寸均按照表2-1中的规定。

2、比例：在化工制图中，图样比例仍采用国家标准GB/T14690-93《技术制图比例》的规定。

对某些局部放大图、斜视图、剖视图等，其比例与主视图不同时，应在图样中该图的上方单独进行比例标注。

3、字体：图样中的字体同样采用GB/T14691-93《技术制图字体》，20 4、虚线、4）在较小图形上绘制点划线或双点划线有困难时，可以用细实线代替。

5、标题栏：化工制图中设备图样的标题栏与机械制图的大致相同。

标题栏的格式仍采用国家标准《技术制图标题栏》（GB/T10690.1-93）中的规定格式。

在一般情况下，每张图纸的右下角都要有标题栏，用于说明设备的名称及设计等内容。

化工工艺流程图标准化工工艺流程图是用图示的方法把化工生产的工艺流程和所需的设备、管道、阀门、管件、管道附件及仪表控制点表示出来的一1、单着可以采用A2规格的图样幅画。
