电磁阀线圈烧坏原因

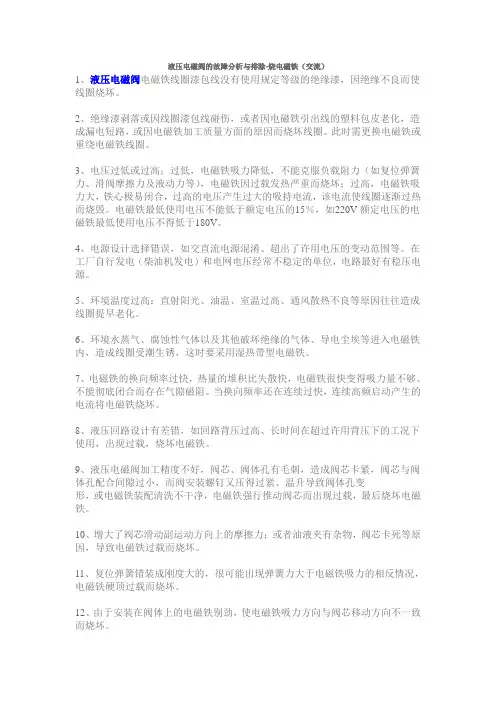

液压电磁阀的故障分析与排除-烧电磁铁（交流）1、液压电磁阀电磁铁线圈漆包线没有使用规定等级的绝缘漆，因绝缘不良而使线圈烧坏。

2、绝缘漆剥落或因线圈漆包线碰伤，或者因电磁铁引出线的塑料包皮老化，造成漏电短路，或因电磁铁加工质量方面的原因而烧坏线圈。

此时需更换电磁铁或重绕电磁铁线圈。

3、电压过低或过高；过低，电磁铁吸力降低，不能克服负载阻力（如复位弹簧力、滑阀摩擦力及液动力等），电磁铁因过载发热严重而烧坏；过高，电磁铁吸力大，铁心极易闭合，过高的电压产生过大的吸持电流，该电流使线圈逐渐过热而烧毁。

电磁铁最低使用电压不能低于额定电压的15％，如220V额定电压的电磁铁最低使用电压不得低于180V。

4、电源设计选择错误，如交直流电源混淆、超出了许用电压的变动范围等。

在工厂自行发电（柴油机发电）和电网电压经常不稳定的单位，电路最好有稳压电源。

5、环境温度过高：直射阳光、油温、室温过高、通风散热不良等原因往往造成线圈提早老化。

6、环境水蒸气、腐蚀性气体以及其他破坏绝缘的气体、导电尘埃等进入电磁铁内，造成线圈受潮生锈，这时要采用湿热带型电磁铁。

7、电磁铁的换向频率过快，热量的堆积比失散快，电磁铁很快变得吸力量不够、不能彻底闭合而存在气隙磁阻。

当换向频率还在连续过快，连续高频启动产生的电流将电磁铁烧坏。

8、液压回路设计有差错，如回路背压过高、长时间在超过许用背压下的工况下使用，出现过载，烧坏电磁铁。

9、液压电磁阀加工精度不好，阀芯、阀体孔有毛刺，造成阀芯卡紧，阀芯与阀体孔配合间隙过小，而阀安装螺钉又压得过紧、温升导致阀体孔变形，或电磁铁装配清洗不干净，电磁铁强行推动阀芯而出现过载，最后烧坏电磁铁。

10、增大了阀芯滑动副运动方向上的摩擦力；或者油液夹有杂物，阀芯卡死等原因，导致电磁铁过载而烧坏。

11、复位弹簧错装成刚度大的，很可能出现弹簧力大于电磁铁吸力的相反情况，电磁铁硬顶过载而烧坏。

12、由于安装在阀体上的电磁铁别劲，使电磁铁吸力方向与阀芯移动方向不一致而烧坏。

电磁阀线圈发热的原因和处理办法
电磁阀产品在工作的时候，会有发现电磁阀线圈有发热的情况，一般造成电磁阀线圈发热的原因为电磁阀工作时间较长导致的。

不过只要在产品合理的温度范围之内，电磁阀线圈的发热并不会对电磁阀的正常工作造成影响。

但是如果工作温度过高则会影响电磁阀的工作效率甚至损坏电磁阀零部件。

造成电磁阀线圈发热的原因和处理办法如下：1、首先检查电磁阀线圈的温度是否在产品适应的温度范围内，这个可以参考电磁阀产品的说明书，一般在说明书上都有电磁阀的工作和环境温度的具体说明。

如果没有可以根据型号咨询生产厂家。

一般稍微有点发热的电磁阀属于产品工作的正常现象，只要不超过一定的温度就没事，这点用户可以放心。

2、由于用户的选型不当造成的
电磁阀产品有常开和常闭型两种，如果用户使用的是常闭电磁阀，而实际工作的时候却是常开，这很容易造成电磁阀的线圈过热现象。

而且如果是这个原因的话，只能更换新的电磁阀产品，所以用户的型号选择很重要。

3、如果电磁阀的线圈有装节能保护模块（节能模块的作用是节能和电磁阀线圈的降温），而这个节能保护模块出现故障问题，也会导致线圈的发热。

4、超负荷工作
即电磁阀实际的工作环境，超过电磁阀产品设计的工作环境范围。

例如环境温度和介质温度过高，或者压力过大以及电源电压等问题。

5、电磁阀线圈本身质量问题
这个原因发生情况可能性最小，因为生产厂家不会以低质量产品影响自己的品牌信誉。

所以对于电磁阀产品的质量都会有重视。

电磁阀线圈发热的温度，如果在该产品工作范围之内，用户们在使用的时候可以不必在意，这对电磁阀的工作不会造成什么影响。

电磁阀主要故障原因分析和排除方法电磁阀是一种控制介质流动的装置，常被应用于液压、气动和自动化系统中。

其主要故障原因可以归纳为以下几点：电磁线圈故障、阀芯堵塞、密封失效和结构磨损。

本文将从这四个方面进行分析，并提供相应的排除方法。

第一，电磁线圈故障。

电磁线圈故障主要包括线圈断路和线圈短路。

线圈断路会导致电磁阀失去电磁吸合功能，线圈短路则可能导致过高的电流和线圈过热。

排除方法如下：1.检查线圈的连接情况，确保线圈与控制电源的连接良好。

2.使用万用表测量线圈的电阻，如果电阻无穷大，则表明线圈断路，需更换线圈；如果电阻为零或极低，表明线圈短路，需更换线圈。

第二，阀芯堵塞。

阀芯堵塞是由于介质中的杂质或沉淀物进入阀体内部，导致阀芯无法正常移动。

此外，长期不使用也可能导致阀芯堵塞。

排除方法如下：1.将电磁阀取下，拆开阀体，清洗阀芯和阀体，确保无杂质残留。

2.若有杂质或沉淀物，可使用超声波清洗或化学清洗方法进行深层清洗。

3.使用润滑油或润滑剂对阀芯进行润滑，确保阀芯的顺畅移动。

第三，密封失效。

密封失效是指电磁阀的密封件老化、磨损或损坏，导致介质泄漏。

排除方法如下：1.检查密封件的外观情况，如有损坏或老化，需更换密封件。

2.检查密封件的安装情况，确保密封件安装正确、紧密。

3.在阀芯和阀体上涂抹适量的密封胶，提高密封效果。

第四，结构磨损。

结构磨损主要包括阀座磨损、阀芯磨损和密封面磨损。

长期使用会导致这些部分磨损，进而导致电磁阀失去正常工作功能。

排除方法如下：1.检查磨损部分的外观情况，如有腐蚀或明显磨损，需更换相应的部件。

2.采用特殊工艺进行修复，如阀座磨砂、阀芯研磨等。

总结起来，电磁阀的主要故障原因可以归纳为电磁线圈故障、阀芯堵塞、密封失效和结构磨损。

针对这些故障，可以采取相应的排除方法进行修复。

最重要的是保持电磁阀的日常维护和保养，定期检查并维护，以延长电磁阀的使用寿命。

AST电磁阀线圈烧损的原因分析马铁佳;张千里;陈佳安【摘要】1 事故经过 2010-09-19T23:25,华电能源股份佳木斯热电厂1号机组在运行过程中汽轮机突然跳闸,且无故障输出信号.经检查,跳机前后机组有关运行参数均无异常,报警记录显示在机组跳闸前曾出现ASP-2(跳闸控制油压力SOE)状态报警和B侧220VDC电源SOE报警.对AST系统电源检查发现,2路供电直流电源开关均跳闸,但电源电缆未发现绝缘问题,进一步检查发现AST1电磁阀线圈短路.因此,将备用状态中的2号机组AST电磁阀线圈拆下并更换到1号机上,重新投入电源后机组挂闸恢复运行.【期刊名称】《电力安全技术》【年(卷),期】2012(014)001【总页数】2页(P60-61)【作者】马铁佳;张千里;陈佳安【作者单位】华电能源股份有限公司佳木斯热电厂,黑龙江佳木斯154005;华电能源股份有限公司佳木斯热电厂,黑龙江佳木斯154005;华电能源股份有限公司佳木斯热电厂,黑龙江佳木斯154005【正文语种】中文2010-09-19T23:25，华电能源股份佳木斯热电厂1号机组在运行过程中汽轮机突然跳闸，且无故障输出信号。

经检查，跳机前后机组有关运行参数均无异常，报警记录显示在机组跳闸前曾出现ASP-2(跳闸控制油压力SOE)状态报警和B侧220VDC电源SOE报警。

对AST系统电源检查发现，2路供电直流电源开关均跳闸，但电源电缆未发现绝缘问题，进一步检查发现AST1电磁阀线圈短路。

因此，将备用状态中的2号机组AST电磁阀线圈拆下并更换到1号机上，重新投入电源后机组挂闸恢复运行。

(1) 通过对现场设备的调查发现，AST电磁阀线圈供电电源为220 VDC，而电磁阀线圈标注为220 VAC。

供电电源与电磁阀额定电源不匹配是此次事故的主要原因。

(2) 由于AST电磁阀线圈质量问题，线圈经长期运行后被烧损而短路，造成正常供电的电源开关跳闸。

跳闸后供电电源自动切换到备用电源开关上，造成备用电源开关跳闸。
