2011年物理高考必考典型实验预测
电学实验
适用：全国通用
1.（1）有一游标卡尺，主尺的最小分度是1mm，游标上有20个小的等分刻度。

用它测量一小球的直径，如图1所示的读数是 mm。

（2）用螺旋测微器测量一根金属丝的直径，如图2所示的读数是 mm。

（3）该电阻丝R的额定电压为3V，为测量其电阻值，○1某同学先用多用电表粗测其电阻．用已经调零且选择开关指向欧姆挡“×10”档位的多用电表测量，发现指针的偏转角度太大，这时他应将选择开关换成欧姆挡的“”档位(选填“×100”或“×1”)，然后进行，再次测量电阻丝的阻值，其表盘及指针所指位置如右图所示，则此段电阻丝的电阻为Ω．
○2现要进一步精确测量其阻值实验室提供了下列可选用的器材
A：电流表A1（量程300mA，内阻约1Ω）
B：电流表A2（量程0.6A，内阻约0.3Ω）
C：电压表V1（量程3.0V，内阻约3kΩ）
D：电压表V2（量程5.0V，内阻约5kΩ）
E：滑动变阻器R1（最大阻值为10Ω）
F：滑动变阻器R2（最大阻值为500Ω）
G：电源E（电动势4V，内阻可忽略）
H：电键、导线若干。

（1）为了尽可能提高测量准确度，应选择的器材为（只需添器材前面的字母即可）电流表_________．电压表___________．滑动变阻器_____________．
（2）下列给出的测量电路中，最合适的电路是_ __。

V
A R V
A
R
V
A
R
V
A
R
A B C D
答案：（1） 13.55 mm（2分）（2） 0.680 mm（2分）
（3）○1×1 欧姆调零 12或12.1Ω○2 A C E B （2分）
2.两位同学在实验室利用如图（a）所示的电路测定定值电阻R0、电源的电动势E和内电阻r，调节滑动变阻器的滑动触头P向某一方向移动时，一个同学记录了电流表A和电压表V1的测量数据，另一同学记录的是电流表A和电压表V2的测量数据．并根据数据描绘了如图（b）所示的两条U—I直线．回答下列问题：
（1）根据两位同学描绘的直线，可知图线 (填“甲”或“乙”)是根据电压表V1和电流表A的数据所描绘的。

（2）图象中两直线的交点表示（ ） A ．滑动变阻器的滑动头P 滑到了最右端 B ．在本电路中该电源的输出功率最大 C ．定值电阻R 0上消耗的功率为0．5W D ．在本电路中该电源的效率达到最大值
（3）根据图（b ），可以求出定值电阻R 0= Ω，电源电动势E= ________ V ，内电阻r= Ω．
【答案】（1）甲 （2）BC (3)2．0 1．50 1．0
【解析】（1）由欧姆定律可知：电压表V 1所测得是电源的外电压Ir E U -=1，1U 随着I 的增大而减小，所以图线甲是根据电压表V 1和电流表A 的数据所描绘的。

（2）、（3）图线乙电压表V 2和电流表A 的数据所描绘的，即是0R 的伏安特性02IR U =，乙图象的斜率表示定值电阻的大小；甲图象与纵轴的交点表示电源电动势的大小，甲图象的斜率的绝对值表示电源内阻的大小。

由图象可求出定值电阻Ω
=0.20R ，
Ω=0.1r ，电源电动势V E 50.1=。

图象中两直线的交点表示此时电路中的电流为A 5.0，
电压表V 1的示数V U 0.11=，电压表V 2的示数V U 0.12=，此时R 0上消耗的功率
W IU P 5.010==，所以C 正确；由全电路欧姆定律)(0r R R I E ++=可得滑动变阻器的
阻值Ω=0R ，因此此时滑动变阻器的滑动头P 滑到了最左端，所以A 不正确；电源的输 出功率r
R r R E R r R E P 4)(2
22
+-=+=外
外外外输入
）（，r R 与外越接近，电源输出功率最大，当
r R =外时电源输出功率最大，
而本题中Ω=>+=+=120r R R R R 外，因此当 Ω=0R 时，r R 与外最接近，此时电路中该电源的输出功率最大，所以B 正确； 电源的效率外
外外外外R r
r
R R r R I R I +=
+=
+=
11)
(2
2η，外R 越大，η越大，所以当P 滑到了最
右端时，外R 最大，η最大，因此D 选项不正确。

2.测量一只量程已知的电流表的内阻，所备器材如下：
A．待测电压表A1（量程1mA，内阻未知）
B．电流表A2（量程3A，内阻0．01Ω）
C．定值电阻R0（阻值2kΩ，额定电流50mA）
D．电池组E（电动势略小于3V，内阻不计）
E．多用电表
F．单刀单掷开关S1、S2各一个，导线若干
有一同学利用上面所给器材，进行如下实验操作：
①首先，用多用电表进行粗测：多用电表电阻挡有4个倍率，分别是×1 kΩ、×100Ω、×10Ω、×1Ω。

该同学选择×10Ω倍率，用正确的操作方法测量，发现指针偏角太小（相对左端）。

为了较准确地进行测量，他又将选择开关拨到了与×10Ω邻近的倍率上，若这时刻度盘上的指针位置如图所示，那么测量结果是_________Ω。

②为了更精确地测出此电压表内阻，请你在方框中帮该同学设计一个
实验电路。

③请简述实验步骤：
④并用所述所测量的符号表示电压表内阻R A= 。

【答案】①3000②如图
③闭合开关S1，读出电压表的示数I1，再闭合S2，读出电压表的示数I2
④
I1R0 I2－I1
3.为了测定电流表A 1的内阻，采用如图4所示的电路．其中：A 1是待测电流表，量程为300μA ，内阻约为100Ω；A 2是标准电流表，量程为200μA ；R 1是电阻箱，阻值范围是0～999.9Ω；
R 2是滑动变阻器；R 3是保护电阻；E 是电池组，电动势为4V ，内阻不计；S 1是单刀掷开关．S 2
是单刀双掷开关．
（1）根据电路图，请在图5中画出连线，将器材连接成实验电路．
（2）连接好电路，将开关S 2扳到接点a 处，接通开关S 1，调整滑动变阻器R 2使电表A 2
的读数是150μA ；然后将开关S 2扳到接点b 处，保护R 2不变，调节电阻R 1，使A 2的读数仍为150μA ．若此时电阻箱各旋钮的位置如图6所示，电阻箱的阻值是_______Ω，则待测电流表A 1的内阻R 1=______Ω．
（3）上述实验中，无论怎样调整滑动变阻器R 2的滑动端位置，都要保证两块电流表的安全．在下面提供的四个电阻中，保护电阻R 3应选用：_____________________（填写阻值相应的字母）．
A ．200k Ω
B ．20k Ω
C ．15k Ω
D ．20Ω
（4）下面提供最大阻值不同的四个滑动变阻器供选用．既要满足上述实验要求，又要调整方便，滑动变阻器___________________（填写阻值相应的字母）是最佳选择．
A ．1k Ω
B ．5k Ω
C ．10k Ω
D ．25k Ω
【答案、解析】
（1）实物连线如图所示．
（2）电阻箱的阻值R 1=0×100Ω＋8×10Ω＋6×1Ω＋3×0.1Ω=86.3Ω．
本题测量电流表的内阻的方法是“替代法”．即用电阻箱的阻值替代电流表A 1的内阻值，其条件是：开关S 2分别扳到a 处和b 处时，保持滑动变阻器R 2不变，且使电流表A 2读数相同．所以，待测电流表A 1的内阻1186.3A R R ==Ω．
（3）当R 2调为零时，要使电路中的电流I 不超过电流表A 2的量程，根据闭合电路欧姆定律可知，电路总电阻R 总至少为：246
4
21020010
A E R I -=
==⨯⨯总Ω=20k Ω．由于电流表A 1．A 2
的内阻（约为100Ω）远小于R 总,故保护电阻R 3应选用20k Ω的电阻，但若选用200k Ω的电阻，则电路中电流太小，电流表A 1．A 2指针偏转量太小，读数不明显，实验误差太大．所以,正确的选项为B ．
（4）由于R 3=20k Ω，调整滑动变阻器R 2时，要使电流表A 2的读数为150A μ，则2E
R I
≈－R 3=
6
415010-⨯ Ω－2×104
Ω≈7k Ω．若选用1k Ω或5k Ω滑动变阻器，则不能满足实验要
求（A 2读数为150A μ）；若选用25k Ω的滑动变阻器，则调节范围太小（不方便调节），所以，选用10k Ω的滑动变阻器较合适，正确的选项为C。

合集下载

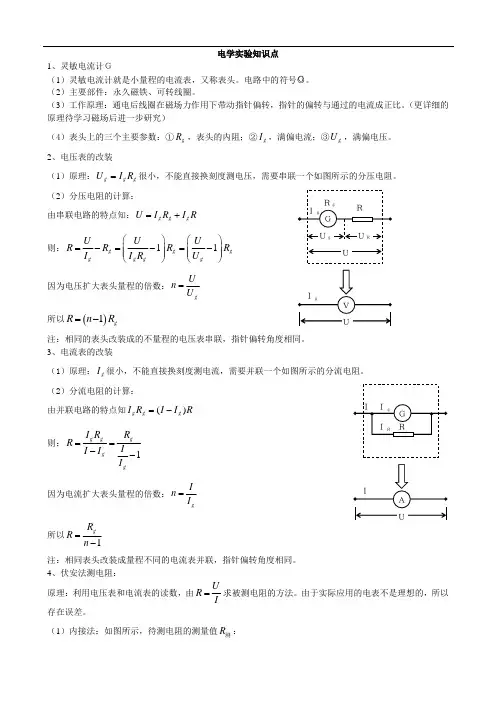

2011高考物理电学实验知识点
