资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载YORK约克机组故障代码地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容YORK约克机组故障代码该帖被浏览了1215次| 回复了1次YGCC：故障E11.低压报警冷媒不足E2房间温度感温头报警E31.压缩机报警输入若一上电就报警检查过压保护及连接线是否完好，同时检查相序板，相序是否接错2.高/低压报警若运行30分钟后出现故障检查室内管温传感器位置是否放正确3. 室内风机反馈报警若运行15秒后报警检查室内风机反馈线是否连接正确。
4.辅助加热（室内风机）过热报警检查过热保护器E4室外盘管管温头报警E5室内盘管管温头报警E6通讯错误E7室外环境温度探头报警E8PG电机无反馈信号E9系统冷媒不足（蒸发器高于25℃）调试手操器D0：防冷风最小温度25℃D1：辅助加热启动室温条件20℃D2：机器静压选择 E型25机以上D3：化霜时风机运行使能 0D4：系统延时启动时间 10秒D5：开始化霜计时温度0℃D6：结束化霜计时温度13℃D7：进入化霜计时时间 30分钟D8：最大化霜时间 5分钟手操器地址码开关ON OFF1三速见机单速2有辅助加热无副热3热泵机组单冷4远程化霜远程开关机其它调节通电后调温↑键3秒强热通电后调温↓键3秒强冷开机调温↑键3秒显外盘管温度开机调温↓键3秒显内盘管温度制热模式下定时↓键＋模式强制开关热泵设定I/O板开关SWDIP1 SWDIP2 SWDIP3 机型OFF OFF OFF 09 OFF OFF ON 12 OFF ON OFF 18 OFF ON ON 25ON OFF OFF 30ON OFF ON 35ON ON OFF 45 SWDIP4ON为风量系统（变风量板控制）OFF为定风量系统（线控器控制）SWDIP5ON为检测PG电机OFF为不检测PG电机YSAC01：流量故障（缺水水泵送风机）02：风机电源缺相外部连锁03：1＃压缩机高压04：1＃压缩机低压07：2＃压缩机高压08：2＃压缩机低压09：回水（风）温度传感器10：环境温度传感器11：1＃翅片温度传感器12：1＃出水温度传感器13：2＃翅片温度传感器14：2＃出水温度传感器15：1＃过冷保护16：2＃过冷保护YCAE；YHAC（F）17：1＃不制热（制热出水低于3℃）18：2＃不制热（制热出水低于3℃）YCWE09：空10：冷冻回水温度传感器故障11：空12：空13：冷冻出水温度传感器故障14：冷却出水温度传感器故障15：空16：1＃过冷保护（冷冻出水小于3℃，可设定）17：空18：空19：冷却出水温度大于40℃YSAC;YMAC;YHAC;YCAE;YCWE温度设定01制冷水温设定（默认12范围－20～18）02制热水温设定（默认45范围30～50）031604除霜起始温度（默认08范围4～20）05除霜结束温度（默认12范围6～30）06防冻温度设定（默认3范围－25～10）07动作范围设定（默认02范围01～09）08风机调速/不调速（默认10范围10/11）YCWE此项为出水控制/回水控制09独立风/公共风（默认11范围10/11）10公共水路/独立水路（默认10范围10/11）11双机/单机（默认10范围10/11）12热泵/单冷（默认10范围10/11）13冷热由手操器/主板切换（默认10范围10/11）14B区显示设定（默认00范围00～03）15湿度修正设定（默认10范围00～20）16温度修正设定（默认10范围07～13）YEWE1：相序保护FH：温度传感器开路FL：温度传感器短路L1：外部连锁E2：水流开关C1：压缩机1＃低压C2：压缩机2＃低压C3：压缩机3＃低压YBW故障代码01－送风机故障,电源，外部连锁02－1#压缩机过载、高压故障03－2#压缩机过载、高压故障04－3#压缩机过载、高压故障05－1#压缩机低压故障06－2#压缩机低压故障08－加热器故障或4#压缩机高压故障09－水流水泵故障10－3#压缩机或4#压缩机低压故障11—回风温度传感器故障A区数值0100手动开关机01手动开自动关02自动开手动关03自动开关机02定时开机时间的“时”设置03定时开机时间的“分”设置04定时关机时间的“时”设置05定时关机时间的“分”设置06当前时间设置的月07当前时间设置的日08屏幕保护背光设置09当前时间设置的时10当前时间设置的分11转12项之密码（46）12本机地址13转15项之密码（53）14转15项之密码（24）15运转限时（千位 . 百位）16运转限时（十个位）17清除累计数,恢复默认值（11清除12默认）A区数值 B区数值含意No:01 原值制冷回风温度设定No:02 原值制热回风温度设定No:03 原值备用No:04 原值循环模式开风机或水泵No:05 00 转6项之密码（16）No:06 原值备用No:07 原值备用No:08 原值动作范围设定No:09 原值备用No:10 原值温度修正设定No:11 原值备用No:12 原值 00代表有1个压缩机01代表有2个压缩机02代表有3个压缩机03代表有4个压缩机No:13 原值冷热/单冷YBDBE1室内风机故障E2电源故障E3房间温度探头故障E4环境温度探头故障E5辅助电加热报警E6低压保护E7高压、压缩机过流报警E8室内盘管温度探头报警E9室外盘管温度探头报警EA系统不制热或不制冷报警Eb一小时内压缩机启动越过６次EF通讯错误UPG机组线路图符号EMI 滤波器ALM 报警灯C1-C2 风机电容器RV1-RV2 四通阀PW1-PW2 压缩机排气温度保护EXT 外部联锁开关O/L3 水泵热继电器PC 水泵接触器ST1-ST5 温度传感器MP 水泵HT1-HT2 压机曲轴箱加热FLS 水流开关FA-FB风机电机LP 系统低压开关HP 系统高压开关PSF 相序保护器QF 断路器FH-FL 风机中间继电器KM1-KM2压机交流接触器MC1-MC2压缩机三次低水温报警解锁密码2007年6月28日11：46 14：3215：93YCAB4653 9016 8836 下１右２左１机组密码1380 1234 9675 2398。
判断YORK约克螺杆机离心机YS、YK、YT主板常见故障私人日志2010-03-17 19:57:48| 分类：约克机|字号大中小订阅YSYKYT主板常见故障判断一、元件功能介绍Control Panel 由主板、I/O板、电源、显示器、键盘及CM-2板（机电式启动用）或ACCB（自适应容量控制板，VSD用）组成。
1. 主板主板包括操作软件，微处理器及模拟量输入。
其中EPROM包括启动自检程序，BRAM 为保存数据的电池，FLASH贮存整个操作程序。
启动失败时，可检查EPROM、BRAM和FLASH CARD。
FLASH版本描述，C.MLM.nn —(01=YK、02=YT、03=YS、04=YK（P）、05=YR)跳线设定JP2、JP3、JP4、JP5、JP7、JP8根据不同显示器品牌，按照显示器标签描述设定JP34 冷媒型式设定。
YS、YK机组IN：选择R22，OUT：选择R134aYT机组IN：选择R11，OUT：选择R123JP35 冷水/盐水程序设定，IN：冷水工况OUT：盐水工况JP37 压缩机电机启动器类型IN：机电式或固态启动器OUT：VSD，同时JP39必须为IN。
JP39 固态启动器类型IN：A型OUT：B型JP41、JP42—高速止推轴承近程式传感探头型号IN：+12DCOUT：+24DCSW1设定SW1-2 油泵型式ON：变频油泵OFF：定速油泵SW1-3预润滑时间ON：增强型预润滑，时间180S OFF：标准预润滑，时间150SSW1-4软件自检SW1-5重启动设定ON：自动启动OFF：手动启动SW1-6反重复启动计时ON：反重复启动计时，OFF：反重复启动计时失效SW1-7VSD电源频率ON：50Hz OFF：60Hz主板J19连接I/O板J1J19-1 高压开关J19-2 马达控制器安全关机J19-3 停止开关J19-4 启动开关J19-5 高浮球开关（YT）J19-6 VSD油泵运行状态（YK），低浮球开关（YT）J19-7 PRV限位（YT, YK）油位开关（YS）J19-14 冷冻水流开关J19-17 辅助安全关机J19-18 冷却水流开关J19-21 +5VJ19-22~J9 -25 接地J19-26, 27 +12VJ19-28 OVA关J19-29 OVA 开J19-32 PRV或滑阀关J19-33 PRV或滑阀开J19-46 循环关机J19-47 安全关机电源J1-1 +5V 接稳压电源311AJ1-2 地接稳压电源309AJ1-3 +12V 接稳压电源307AJ1-4 -12V 接稳压电源303A2．I/O板包括数字量的输入输出。

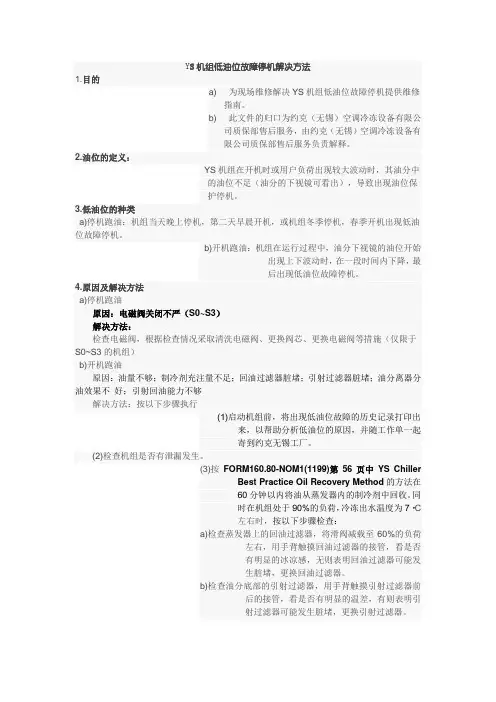

Y S机组低油位故障停机解决方法1.目的a) 为现场维修解决YS机组低油位故障停机提供维修指南。
b) 此文件的归口为约克（无锡）空调冷冻设备有限公司质保部售后服务，由约克（无锡）空调冷冻设备有限公司质保部售后服务负责解释。
2.油位的定义：YS机组在开机时或用户负荷出现较大波动时，其油分中的油位不足（油分的下视镜可看出），导致出现油位保护停机。
3.低油位的种类a)停机跑油：机组当天晚上停机，第二天早晨开机，或机组冬季停机，春季开机出现低油位故障停机。
b)开机跑油：机组在运行过程中，油分下视镜的油位开始出现上下波动时，在一段时间内下降，最后出现低油位故障停机。
4.原因及解决方法a)停机跑油原因：电磁阀关闭不严（S0~S3）解决方法：检查电磁阀，根据检查情况采取清洗电磁阀、更换阀芯、更换电磁阀等措施（仅限于S0~S3的机组）b)开机跑油原因：油量不够；制冷剂充注量不足；回油过滤器脏堵；引射过滤器脏堵；油分离器分油效果不好；引射回油能力不够解决方法：按以下步骤执行(1)启动机组前，将出现低油位故障的历史记录打印出来，以帮助分析低油位的原因，并随工作单一起寄到约克无锡工厂。
(2)检查机组是否有泄漏发生。
(3)按FORM160.80-NOM1(1199)第56页中YS ChillerBest Practice Oil Recovery Method的方法在60分钟以内将油从蒸发器内的制冷剂中回收。
同时在机组处于90%的负荷，冷冻出水温度为7·C左右时，按以下步骤检查：a)检查蒸发器上的回油过滤器，将滑阀减载至60%的负荷左右，用手背触摸回油过滤器的接管，看是否有明显的冰凉感，无则表明回油过滤器可能发生脏堵，更换回油过滤器。
b)检查油分底部的引射过滤器，用手背触摸引射过滤器前后的接管，看是否有明显的温差，有则表明引射过滤器可能发生脏堵，更换引射过滤器。
c)检查蒸发器视液镜，看是否有大量的泡沫充满整个视镜(如图1)，回油正常的机组，蒸发器视镜几乎看不到泡沫。
