挖坑灌砂法测定压实度实验规程1目的和适用范围1.1本试验法适用于在现场测定基层(或底基层)、砂石路面及路基土的各种材料压实层的密度和压实度检测，但不适用于填石路堤等有大孔洞或大孔隙的材料压实层的压实度检测。
1.2用挖坑灌砂法测定密度和压实度时，应符合下列规定：(1)当集料的最大粒径小于13.2mm、测定层的厚度不超过150mm 时，宜采用“100mm的小型灌砂筒测试。
(2)当集料的最大粒径等于或大于13.2mm,但不大于31.5mm, 测定层的厚度不超过200mm时，应用力150mm的大型灌砂筒测试。
2仪具与材料技术要求本试验需要下列仪具与材料：(1)灌砂筒：有大小两种,根据需要采用。
型式和主要尺寸见图1及表1。
当尺寸与表中不一致,但不影响使用时,亦可使用。
储砂筒筒底中心有一个圆孔,下部装一倒置的圆锥形漏斗,漏斗上端面开口,直径与储砂筒底中心有一个圆孔,漏斗焊接在一块铁板上, 铁板中心有一圆孔与漏斗上开口相接。
在储砂筒筒底与漏斗顶端铁板之间设有开关。
开关为一薄铁板,一端与筒底及漏斗铁板铰接在一起,另一端伸出筒身外,开关铁板上也有一个相同直径的圆孔。
(2)金属标定罐：用薄铁板制作的金属罐，上端周围有一罐缘。
(3)基板：用薄铁板制作的金属方盘，盘的中心有一圆孔。
(4)玻璃板：边长约500--600mm 的方形板。
(5)试样盘：小筒挖出的试样可用饭盒存放。
大筒挖出的试样 可用300mmX500mmX400mm 的搪瓷盘存放。
(6)天平或台秤：称量10——15kg,感量不大于1g 。
用于含水 量测定的天平精度，对细粒土、中粒土、粗粒土宜分别为0.01g 、0.1g 、 1.0g 。
(7)含水量测定器具：如铝盒、烘箱等。
(8)量砂：粒径0.3〜0.6mm 清洁干燥的砂，约20 — 40kg,使 用前须洗净、烘干，并放置足够的时间，使其与空气的湿度达到平图1 灌砂筒和标定罐(尺寸单位：mm)衡。
（9）盛砂的容器：塑料桶等。

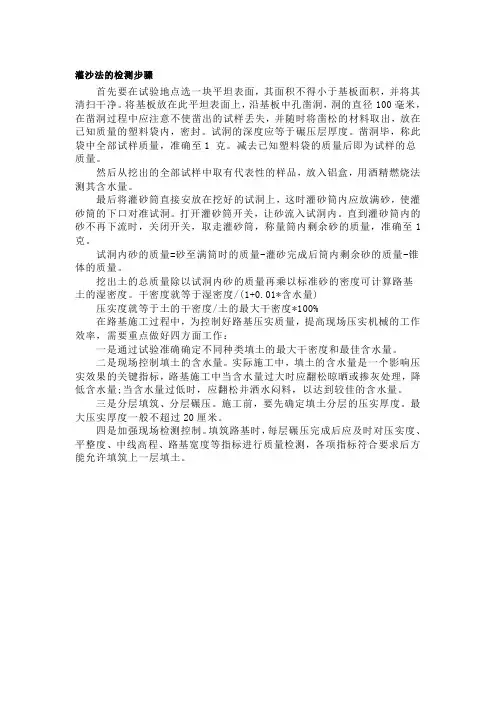

灌沙法的检测步骤首先要在试验地点选一块平坦表面，其面积不得小于基板面积，并将其清扫干净。
将基板放在此平坦表面上，沿基板中孔凿洞，洞的直径100毫米，在凿洞过程中应注意不使凿出的试样丢失，并随时将凿松的材料取出，放在已知质量的塑料袋内，密封。
试洞的深度应等于碾压层厚度。
凿洞毕，称此袋中全部试样质量，准确至1 克。
减去已知塑料袋的质量后即为试样的总质量。
然后从挖出的全部试样中取有代表性的样品，放入铝盒，用酒精燃烧法测其含水量。
最后将灌砂筒直接安放在挖好的试洞上，这时灌砂筒内应放满砂，使灌砂筒的下口对准试洞。
打开灌砂筒开关，让砂流入试洞内。
直到灌砂筒内的砂不再下流时，关闭开关，取走灌砂筒，称量筒内剩余砂的质量，准确至1克。
试洞内砂的质量=砂至满筒时的质量-灌砂完成后筒内剩余砂的质量-锥体的质量。
挖出土的总质量除以试洞内砂的质量再乘以标准砂的密度可计算路基土的湿密度。
干密度就等于湿密度/(1+0.01*含水量)压实度就等于土的干密度/土的最大干密度*100%在路基施工过程中，为控制好路基压实质量，提高现场压实机械的工作效率，需要重点做好四方面工作：一是通过试验准确确定不同种类填土的最大干密度和最佳含水量。
二是现场控制填土的含水量。
实际施工中，填土的含水量是一个影响压实效果的关键指标，路基施工中当含水量过大时应翻松晾晒或掺灰处理，降低含水量;当含水量过低时，应翻松并洒水闷料，以达到较佳的含水量。
三是分层填筑、分层碾压。
施工前，要先确定填土分层的压实厚度。
最大压实厚度一般不超过20厘米。
四是加强现场检测控制。
填筑路基时，每层碾压完成后应及时对压实度、平整度、中线高程、路基宽度等指标进行质量检测，各项指标符合要求后方能允许填筑上一层填土。

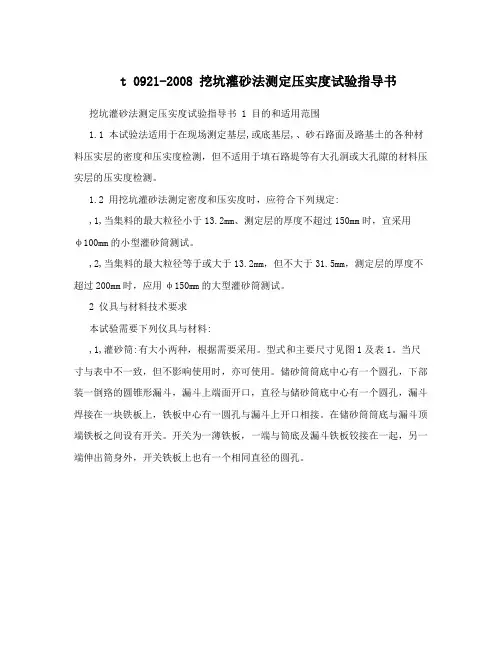

t 0921-2008 挖坑灌砂法测定压实度试验指导书挖坑灌砂法测定压实度试验指导书 1 目的和适用范围1.1 本试验法适用于在现场测定基层,或底基层,、砂石路面及路基土的各种材料压实层的密度和压实度检测，但不适用于填石路堤等有大孔洞或大孔隙的材料压实层的压实度检测。
1.2 用挖坑灌砂法测定密度和压实度时，应符合下列规定:,1,当集料的最大粒径小于13.2mm、测定层的厚度不超过150mm时，宜采用φ100mm的小型灌砂筒测试。
,2,当集料的最大粒径等于或大于13.2mm，但不大于31.5mm，测定层的厚度不超过200mm时，应用φ150mm的大型灌砂筒测试。
2 仪具与材料技术要求本试验需要下列仪具与材料:,1,灌砂筒:有大小两种，根据需要采用。
型式和主要尺寸见图1及表1。
当尺寸与表中不一致，但不影响使用时，亦可使用。
储砂筒筒底中心有一个圆孔，下部装一倒臵的圆锥形漏斗，漏斗上端面开口，直径与储砂筒底中心有一个圆孔，漏斗焊接在一块铁板上，铁板中心有一圆孔与漏斗上开口相接。
在储砂筒筒底与漏斗顶端铁板之间设有开关。
开关为一薄铁板，一端与筒底及漏斗铁板铰接在一起，另一端伸出筒身外，开关铁板上也有一个相同直径的圆孔。
图1 灌砂筒和标定罐,尺寸单位:mm,,2,金属标定罐:用薄铁板制作的金属罐，上端周围有一罐缘。
,3,基板:用薄铁板制作的金属方盘，盘的中心有一圆孔。
,4,玻璃板:边长约500--600mm的方形板。
,5,试样盘:小筒挖出的试样可用饭盒存放。
大筒挖出的试样可用300mm×500mm×400mm的搪瓷盘存放。
,6,天平或台秤:称量10--15kg，感量不大于1g。
用于含水量测定的天平精度，对细粒土、中粒土、粗粒土宜分别为0.01g、0.1g、1.0g。
,7,含水量测定器具:如铝盒、烘箱等。
,8,量砂:粒径0.3,0.6mm清洁干燥的砂，约20,40kg，使用前须洗净、烘干，并放臵足够的时间，使其与空气的湿度达到平衡。
挖坑灌砂法测定压实度试验指导书1 目的和适用范围1.1 本试验法适用于在现场测定基层（或底基层）、砂石路面及路基土的各种材料压实层的密度和压实度检测，但不适用于填石路堤等有大孔洞或大孔隙的材料压实层的压实度检测。
1.2 用挖坑灌砂法测定密度和压实度时，应符合下列规定：（1）当集料的最大粒径小于13.2mm、测定层的厚度不超过150mm时，宜采用φ100mm 的小型灌砂筒测试。
（2）当集料的最大粒径等于或大于13.2mm，但不大于31.5mm，测定层的厚度不超过200mm时，应用φ150mm的大型灌砂筒测试。
2 仪具与材料技术要求本试验需要下列仪具与材料：（1）灌砂筒：有大小两种，根据需要采用。
型式和主要尺寸见图1及表1。
当尺寸与表中不一致，但不影响使用时，亦可使用。
储砂筒筒底中心有一个圆孔，下部装一倒置的圆锥形漏斗，漏斗上端面开口，直径与储砂筒底中心有一个圆孔，漏斗焊接在一块铁板上，铁板中心有一圆孔与漏斗上开口相接。
在储砂筒筒底与漏斗顶端铁板之间设有开关。
开关为一薄铁板，一端与筒底及漏斗铁板铰接在一起，另一端伸出筒身外，开关铁板上也有一个相同直径的圆孔。
图1 灌砂筒和标定罐（尺寸单位：mm ）（2）金属标定罐：用薄铁板制作的金属罐，上端周围有一罐缘。
（3）基板：用薄铁板制作的金属方盘，盘的中心有一圆孔。
（4）玻璃板：边长约500--600mm 的方形板。
（5）试样盘：小筒挖出的试样可用饭盒存放。
大筒挖出的试样可用300mm×500mm×400mm 的搪瓷盘存放。
（6）天平或台秤：称量10--15kg ，感量不大于1g 。
用于含水量测定的天平精度，对细粒土、中粒土、粗粒土宜分别为0.01g 、0.1g 、1.0g 。
（7）含水量测定器具：如铝盒、烘箱等。
（8）量砂：粒径0.3～0.6mm 清洁干燥的砂，约20－40kg ，使用前须洗净、烘干，并放置足够的时间，使其与空气的湿度达到平衡。
