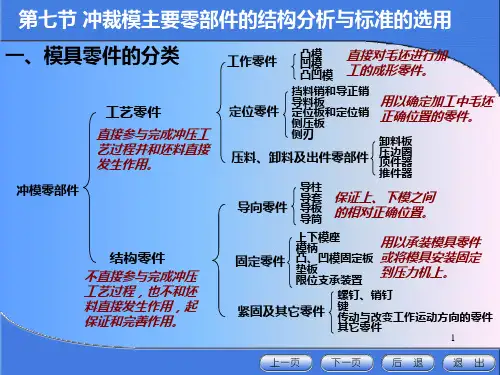

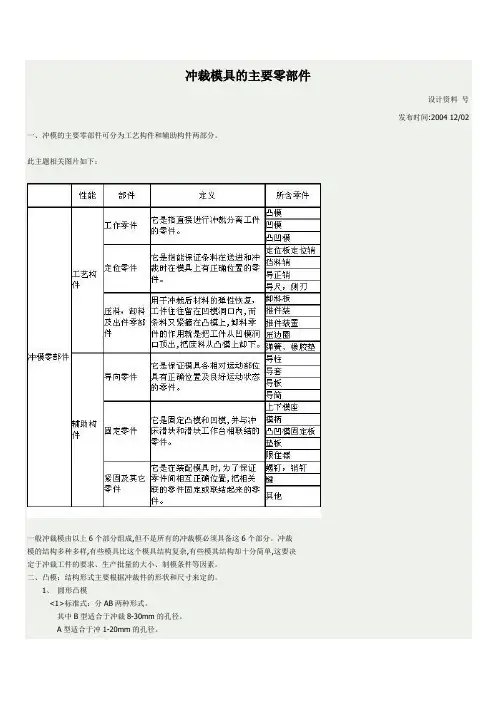

冲裁模具的主要零部件设计资料号发布时间:2004 12/02 一、冲模的主要零部件可分为工艺构件和辅助构件两部分。
此主题相关图片如下：一般冲裁模由以上6个部分组成,但不是所有的冲裁模必须具备这6个部分。
冲裁模的结构多种多样,有些模具比这个模具结构复杂,有些模其结构却十分简单,这要决定于冲裁工件的要求、生产批量的大小、制模条件等因素。
二、凸模：结构形式主要根据冲裁件的形状和尺寸来定的。
1、圆形凸模<1>标准式：分AB两种形式。
其中B型适合于冲裁8-30mm的孔径。
A型适合于冲1-20mm的孔径。
<2>护套式：凸模结构，用于冲小孔（孔径与料厚较接近）<3>大型落料凸模。
采用凹座螺钉紧固、或镶配式。
工作部分用模具钢，非工作部分用一般钢，节省材料，端部做成凹形，减少与工作的接触面积、防止由于端部不平造成成对板料的不平衡冲击。
侧边做成凹型，防止增加凸模与凹模及工作的磨擦力。
2、非圆形凸模：对于复杂冲裁件。
其中装配部分做成圆形或方形，以方便装配，工作部分由冲裁件决定开头如果采用线切割，则安装部分开头与工作部分一样。
3、凸模的固定方法<1>用凸模固定板，紧配合形式，装好一般要磨平。
<2>与上模板直接用螺钉连接，适用于大型凸模。
<3>可更换的固定形式：铿于易磨损和损坏的凸模<4>低熔点合金及防氧树腊浇注固定方法。
利用低熔点合金冷却膨胀的特性，但连接浓度不高。
防氧权腊对金属表面的粘附力，但抚冲溶度低。
4. 凸模的长度L=h1+h2+h3+(10～20)mm其中h1--导尺厚度h2--卸料板厚度h3 --凸模固下板厚度10～20mm--包括凸模伸进凹模的涂度，修磨量及模具在闭合状态下卸料板到凸模固定板之间的距离。
此主题相关图片如下：一般冲裁模由以上6个部分组成,但不是所有的冲裁模必须具备这6个部分。
冲裁模的结构多种多样,有些模具比这个模具结构复杂,有些模其结构却十分简单,这要决定于冲裁工件的要求、生产批量的大小、制模条件等因素。
一、课题:Task第二章冲裁模的结构和设计Chapter Two Blanking die’s structure and design二、目的要求:Intention and request1．掌握了解冲裁模的冲裁工艺及基本知识。
2．清楚了解冲裁过程分析并能够掌握冲裁件的质量分析。
3．掌握冲裁间隙的计算、分析及使用。
三、重点、难点和突破的方法: Important points、difficulty points and breach methods冲裁工艺。
Blanking technique.典型冲裁模结构。
Typical blanking die’s constructer.冲裁模主要零部件的结构分析和标准的选用。
The constructer analysis and standards’ selection of blanking die’s important components.冲裁模设计要点the important points of blanking die’s design.四、复习提问：Review and question1、模具间隙正常时，金属板料的冲裁变形过程大致可分为哪三个变形阶段？Where has 3 phases the metal sheet matal’s blanking distortionprocedure，when the mould gap is normal.2、在正常的冲裁工作条件下，冲裁件断面具有哪四个明显特征区？Where has four evident earmark zone’s blanking piece’s sever, At the normal conditions of blanking work.五、教具：Teaching aid多媒体multimedia六、作业：Homework习题2.1 Exercise 2.1七、授课讲义：Classroom teaching第二章冲裁模的结构和设计Chapter Two Blanking die’s structure and design 使板料分离的冲压工艺称为冲裁。
冲裁模零部件设计方案1. 引言冲裁模是一种用于金属板材冲剪加工的专用工具，广泛应用于汽车、航空航天、家电等行业。
冲裁模的设计直接影响着加工效率和产品质量。
本文档将介绍冲裁模零部件的设计方案，包括选材、结构设计、制造工艺等内容，以期提高冲裁模的制造效率和使用寿命。
2. 选材2.1 冲裁模材料选择冲裁模的主要工作部分需要具备高硬度、高强度和优良的耐磨性。
常用的冲裁模材料有： - 工具钢：如Cr12MoV、H13等，适用于一般的冲裁模设计； - 高速钢：如W6Mo5Cr4V2等，适用于高速冲裁模设计，可以提高冲裁效率； - 硬质合金：如硬质合金钨钢等，适用于冲裁硬度较高的材料。
2.2 其他零部件材料选择除了冲裁模的主要工作部分，还有一些其他零部件也需要选择合适的材料。
例如： - 模座：通常采用具有较高强度和硬度的合金钢，如45#钢； - 导向柱：可以选择表面硬度较高的工具钢或镀铬钢； - 弹性元件：一般采用弹簧钢，如65Mn。
3. 结构设计3.1 冲裁模整体结构设计冲裁模可以分为上模和下模两部分，每一部分都包括多个零部件。
一般情况下，上模是固定在冲床上的，而下模则固定在冲床的工作台上。
在冲裁过程中，上下模之间完成对工件的冲剪作业。
3.2 上模结构设计上模一般由模板、模座、导向柱组成。
模板是冲裁模的基本结构部件，其上面安装有冲头。
模座通过导向柱与工作台连接，起到固定模具的作用。
导向柱在工作中不断承受着冲裁力的作用，需要具有足够的刚度和强度。
3.3 下模结构设计下模一般由底板、动座、下模片等组成。
底板与上模连接，承受着上模的压力。
动座允许下模在冲床操作中进行运动，以完成对工件的冲裁。
下模片则是直接接触工件的部分，需要具备较高的硬度和耐磨性。
4. 制造工艺4.1 切割加工通过切割加工，可以将选材好的钢材加工成冲裁模的各个零部件。
切割加工一般采用火焰切割、等离子切割或激光切割等方法。
4.2 精加工精加工包括钻孔、铣削、磨削等步骤，以便加工出符合设计要求的尺寸和形状。
