《电生磁》ppt课件

八年级物理
第三节 电生磁
2018/12/30
一、电流的磁效应
探究通电 直导线周 围的磁场
—奥斯特实验
实验结论
1.通电导体周围存在着磁场。 2.电流的磁场方向和电流的方向有关。
19世纪丹麦物理学家，第一个 成功的发现电与磁之间的联系
丹麦物理学家奥斯特，1777年8月 14日生于丹麦一个药剂师家庭。由于刻 苦攻读，17岁以优异的成绩考取了哥本 哈根大学的免费生。1823年被选为法国 科学院院士，后来任丹麦皇家科学协会 会长。 奥斯特早在读大学时就深受康德哲 学思想的影响，认为各种自然力都来自 同一根源，可以相互转化。1819年奥斯 特发现的电流磁效应，在这一重大发现 之后，一系列的新发现接连出现。两个 月后安培发现了电流间的相互作用，阿 拉果制成了第一个电磁铁，施魏格发明 电流计等。安培曾写道：“奥斯特先生 ……已经永远把他的名字和一个新纪元 联系在一起了。”奥斯特的发现揭开了 物理学史上的一个新纪元。
例1、练习判断磁场方向
例2、判断小磁针的N极
a
S你用安培定则判断出以 下各图中通电螺线管的N极。
2：判断下面图中通电螺线管的N、 S极，做出具体手势，并画出图1中 小磁针的转动方向和图2中电源的 正、负极。
3：请画出下面两图中螺线管的 导线绕向，并做出具体手势。
1、不要做刺猬，能不与人结仇就不与人结仇，谁也不跟谁一辈子，有些事情没必要记在心上。 2、相遇总是猝不及防，而离别多是蓄谋已久，总有一些人会慢慢淡出你的生活，你要学会接受而不是怀念。 3、其实每个人都很清楚自己想要什么，但并不是谁都有勇气表达出来。渐渐才知道，心口如一，是一种何等的强大! 4、有些路看起来很近，可是走下去却很远的，缺少耐心的人永远走不到头。人生，一半是现实，一半是梦想。 5、你心里最崇拜谁，不必变成那个人，而是用那个人的精神和方法，去变成你自己。 6、过去的事情就让它过去，一定要放下。学会狠心，学会独立，学会微笑，学会丢弃不值得的感情。 7、成功不是让周围的人都羡慕你，称赞你，而是让周围的人都需要你，离不开你。 8、生活本来很不易，不必事事渴求别人的理解和认同，静静的过自己的生活。心若不动，风又奈何。你若不伤，岁月无恙。 9、命运要你成长的时候，总会安排一些让你不顺心的人或事刺激你。 10、你迷茫的原因往往只有一个，那就是在本该拼命去努力的年纪，想得太多，做得太少。 11、有一些人的出现，就是来给我们开眼的。所以，你一定要禁得起假话，受得住敷衍，忍得住欺骗，忘得了承诺，放得下一切。 12、不要像个落难者，告诉别人你的不幸。逢人只说三分话，不可全抛一片心。 13、人生的路，靠的是自己一步步去走，真正能保护你的，是你自己的选择。而真正能伤害你的，也是一样，自己的选择。 14、不要那么敏感，也不要那么心软，太敏感和太心软的人，肯定过得不快乐，别人随便的一句话，你都要胡思乱想一整天。 15、不要轻易去依赖一个人，它会成为你的习惯，当分别来临，你失去的不是某个人，而是你精神的支柱;无论何时何地，都要学会独立行走 ，它会让你走得更坦然些。 16、在不违背原则的情况下，对别人要宽容，能帮就帮，千万不要把人逼绝了，给人留条后路，懂得从内心欣赏别人，虽然这很多时候很难 。 17、做不了决定的时候，让时间帮你决定。如果还是无法决定，做了再说。宁愿犯错，不留遗憾! 18、不要太高估自己在集体中的力量，因为当你选择离开时，就会发现即使没有你，太阳照常升起。 19、时间不仅让你看透别人，也让你认清自己。很多时候，就是在跌跌拌拌中，我们学会了生活。 20、与其等着别人来爱你，不如自己努力爱自己，对自己好点，因为一辈子不长，对身边的人好点，因为下辈子不一定能够遇见。 21、你的假装努力，欺骗的只有你自己，永远不要用战术上的勤奋，来掩饰战略上的懒惰。 22、成长是一场和自己的比赛，不要担心别人会做得比你好，你只需要每天都做得比前一天好就可以了。 23、你没那么多观众，别那么累。做一个简单的人，踏实而务实。不沉溺幻想，更不庸人自扰。 24、奋斗的路上，时间总是过得很快，目前的困难和麻烦是很多，但是只要不忘初心，脚踏实地一步一步的朝着目标前进，最后的结局交给 时间来定夺。 25、没什么好抱怨的，今天的每一步，都是在为之前的每一次选择买单。每做一件事，都要想一想，日后打脸的时候疼不疼。 26、运气是努力的附属品。没有经过实力的原始积累，给你运气你也抓不住。上天给予每个人的都一样，但每个人的准备却不一样。不要羡 慕那些总能撞大运的人，你必须很努力，才能遇上好运气。

风力发电
风力发电中的发电机是利用电磁感应原理将风能 转化为电能的重要设备。
太阳能发电
太阳能电池板通过光电效应将光能转化为电能， 其中电磁场的作用不可忽视。
技术前沿
随着新能源技术的不断发展，电磁技术在新能源 发电中的应用也将更加广泛和深入。
电磁场与医学的结合应用
01
02
03
04
磁场疗法
利用磁场对人体进行治疗的方 法，如磁疗、电磁场治疗等。
高效能电机是未来发展的重要趋势，通过改进电机设计、使用
新型材料和优化控制技术，提高电机的效率和性能。
技术挑战
02
高效能电机在研发过程中面临诸多技术挑战，如降低损耗、提
高散热性能、增强电机稳定性等。
应用领域
03
高效能电机广泛应用于工业、能源、交通等领域，为节能减排
和可持续发展提供重要支持。
新能源发电中的电磁应用
应用
变压器被广泛应用于电力系统中， 用于升高或降低电压，以及实现电 能的长距离传输。
03
电生磁的实验
电磁铁的磁性测试
电磁铁的磁性
电磁铁在通电时会产生磁性，吸引铁 磁物质，并具有极性。测试电磁铁的 磁性可以通过观察其吸引铁磁物质的 能力以及检测其极性。
磁性强度与电流的关系
电磁铁的磁性强度与其通过的电流成 正比。通过改变电流强度，观察电磁 铁吸引铁磁物质的距离和力量。
电磁干扰、电磁辐射、电磁屏蔽
详细描述
电磁场是电生磁原理的重要应用领域之一。 然而，在实际计算中，电磁场可能会出现电 磁干扰、电磁辐射、电磁屏蔽等问题。这些 问题可能与电磁场的设计、计算和使用等多 个环节有关，需要针对具体情况进行分析和 解决。
06
电生磁的未来发展与趋势

让螺线管通电，用小磁针靠近螺线管两端， 可以判断螺线管的N、S极。
N
S
S
N
S
N
N
S
实验结论： 通电螺线管外部的磁场和条形磁体的磁场一样。 通电螺线管两端的极性与其中的电流方向有关。
三、安培定则
用右手握住螺线管,让四指弯向螺线管 上电流的方向,那么伸开的大拇指所指的那 端就是螺线管的北极(N)极——安培定则 （也叫右手螺旋定则）。
2.通电螺线管周围存在_磁__场___， 通电螺线管周围的磁感线的分布与 条__形__磁__铁___的相似.
3. 通电螺线管的极性跟_电__流__方__向___有关,
它们之间的关系可用_右__手__螺__旋__定__则__来定。
4.安培定则： 用右手握螺线管，让四指弯向螺线管上电流的方
向，则大拇指所指的那端就是螺线管的北极。

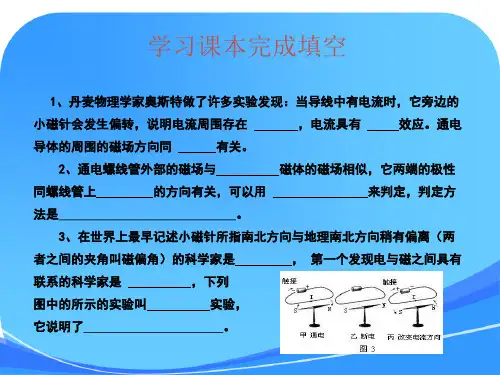

学习课本完成填空
1、丹麦物理学家奥斯特做了许多实验发现：当导线中有电流时，它旁边的
小磁针会发生偏转，说明电流周围存在
，电流具有
效应。通电
导体的周围的磁场方向同
ቤተ መጻሕፍቲ ባይዱ
有关。
2、通电螺线管外部的磁场与
磁体的磁场相似，它两端的极性
同螺线管上
的方向有关，可以用
来判定，判定方
法是
。
3、在世界上最早记述小磁针所指南北方向与地理南北方向稍有偏离（两
通电时小磁针 会 发生偏转(填会或不会)；
断电时小磁针转回到指南北的方向；
说明： 通电导线周围存在磁场
为．什么呢？
通电电流方向相反，小磁针偏转方向 也相反 ．
说明： 磁场方向与电流方向有关．
。
一、电流的磁效应
1、实验名称：奥斯特实验

? 既然电能生磁，为什么手电筒在通电时连一根大头针都吸不
动？ 磁场太弱
? 怎样才能使电流的磁场变强呢？
螺线管 将导线绕在圆筒上，做成螺线管（也叫线圈）。通电后各圈导 线磁场产生叠加，磁场增强。
螺线管
怎样绕制螺线管？
通电螺线管的磁场做成螺线管（也叫线圈）。通电后各圈 导线磁场产生叠加，磁场增强。
一、电流的磁效应
将一枚磁针放置在直导线下，使导线和电池触接，连通电路， 观察小磁针的变化。
磁针会转动吗？
演示：奥斯特实验
一、电流的磁效应
现象： 通电时小磁针发生偏转；断电时小磁针继续指南北； 通电电流方向相反，小磁针偏转方向也相反。
结论： 1.通电导体周围存在磁场。 2.磁场的方向跟电流的方向有关。 通电导线周围存在与电流方向有关的磁场，这种现象叫作电流的磁效应。
20.2电生磁
学习目标
1.知道奥斯特实验，了解电流的磁效应。 2.知道通电螺线管磁场是什么样的。 3.会运用安培定则。
观察与思考
1.带电体有吸引轻小物体的性质，磁体能吸引铁、钴、镍物质。 2.带电体有正负电荷之分，磁体有N、S极之分。 3.同种电荷相互排斥，异种电荷相互吸引。同名磁极相互排斥， 异名磁极相互吸引。
2．在图中画出甲、乙两个螺线管的绕法，使开关都闭合时，甲、乙两个螺 线管相互排斥。
课堂小结
电流的磁效应
1.通电导体周围存在着磁场。 2.电流的磁场方向跟_电__流___方__向__有关。 3.电流的磁效应。
安培定则
用途: 判定电螺线管的磁极和电流方向。
通电螺线管的磁场
1.与_条__形___磁__体__的磁场相似。 2.极性跟电流方向有关。
归纳与小结
（1）通电螺线管周围存在磁场，它的磁场与条形磁体相似。 （2）若改变电流方向，通电螺线管的N极和S极也改变，且正好对调。

【获奖课件ppt】物理人教版《电生磁 》_精 品课件1 -课件 分析下 载
比较通电螺线管与条形磁铁的异同：
不同点： 1.条形磁铁是永磁体，通电螺线管在通电时 才有磁性. 2.条形磁铁的N、S极不变，通电螺线管的N、 S极与电流方向有关. 3.条形磁铁的磁性强弱是固定的，通电螺线管 的磁性强弱由电流大小决定.
【获奖课件ppt】物理人教版《电生磁 》_精 品课件1 -课件 分析下 载
【获奖课件ppt】物理人教版《电生磁 》_精 品课件1 -课件 分析下 载
1.奥斯特的实验表明： 通电导体周围存在着磁场,磁场的方向与电流的 方向有关. 2.通电螺线管周围存在_磁__场___，通电螺线管周 围的磁感线的分布与条__形__磁__体___的相似. 3.通电螺线管的极性跟_电__流__方__向___有关,它们之 间的关系可用_右__手__螺__旋__定__则__来判定. 4.安培定则： 用右手握螺线管，让四指弯向螺线管中电流的 方向，则大拇指所指的那端就是螺线管的北极.
1731年，一名英国商人发现雷电过后，他的 一箱刀叉竟然有了磁性.
1751年，富兰克林发现莱顿瓶放电可使缝衣 针磁化.
奥斯特一直相信电、磁、光、热等现象相互 存在内在的联系.
在1820年4月，有一次晚上做讲座，当伽伐 尼电池与铂丝相连时，靠近铂丝的小磁针摆动了. 这一不显眼的现象没有引起听众的注意，而奥斯 特非常兴奋，他接连三个月深入地研究，做了六 十多个实验，在1820年7月21日，他发表了题为 《关于磁针上电流碰撞的实验》的论文.
课堂练习：
1.判断通电螺线管的磁场方向：
S
N
N
S
2.判断螺线管中的电流方向： N
【获奖课件ppt】物理人教版《电生磁 》_精 品课件1 -课件 分析下 载

线管的极性与环绕螺线管的电流 方向之间的关系。
使用图中实验装置，组成实验电路。
仔细观察螺线管的绕线方法，并画出示意图， 并判断螺线管中电流方向，标示在示意图上。
预想可能的不同种情况，小组间交流。
通过实验，判断螺线管的N、S极，并标在图 中。
N
S
S
N
S
N
N
S
实验结论： 通电螺线管外部的磁场和条形磁体
10、你的假装努力，欺骗的只有你自己，永远不要用战术上的勤奋，来掩饰战略上的懒惰。 11、时间只是过客，自己才是主人，人生的路无需苛求，只要你迈步，路就在你的脚下延伸，只要你扬帆，便会有八面来风，启程了，人的生命才真正开始。 12、不管做什么都不要急于回报，因为播种和收获不在同一个季节，中间隔着的一段时间，我们叫它为坚持。失败。11、学会学习的人，是非常幸福的人。——米南德
的磁场一样。 通电螺线管两端的极性与其中的电
流方向有关。
如何来判断通电螺线管的极性与电 流方向之间的关系呢？
你能用一个巧妙的方法把通电螺线管两端的 极性与其中的电流方向的关系表述出来吗？
猴子用右手把一个大螺线管夹 在腋下，说：如果电流沿着我 右臂所指的方向流动，N 极就 在我的前方。
蚂蚁沿着电流方向绕螺线管爬 行，说：N 极就在我的左边。
2、人生就有许多这样的奇迹，看似比登天还难的事，有时轻而易举就可以做到，其中的差别就在于非凡的信念。 3、影响我们人生的绝不仅仅是环境，其实是心态在控制个人的行动和思想。同时，心态也决定了一个人的视野和成就，甚至一生。
4、无论你觉得自己多么了不起，也永远有人比更强;无论你觉得自己多么不幸，永远有人比你更不幸。 5、也许有些路好走是条捷径，也许有些路可以让你风光无限，也许有些路安稳又有后路，可是那些路的主角，都不是我。至少我会觉得，那些路不是自己想要的。 6、在别人肆意说你的时候，问问自己，到底怕不怕，输不输的起。不必害怕，不要后退，不须犹豫，难过的时候就一个人去看看这世界。多问问自己，你是不是已经为了梦想而竭尽全力了?

奥斯特的故事
奥斯特是丹麦 物理学家。他从小 聪明好学，1794年 他以优异的成绩考 入哥本哈根大学学 习，后来成为这所 大学的物理教授。
奥斯特对电和磁的关系很感兴趣，在他之
前，美国科学家富兰克林做过莱顿瓶放电实验， 结果放电电流把焊条磁化了。这一实验使奥斯 特认定电磁转化是很有可能的，所以他 一直想 找到能证明这种转化的方法。1820年4月的一天， 奥斯特在一次讲演快结速的时候，抱着试试看 的心情又做了一次实验，他把 一条非常细 的铂
小磁针指向相反，说明通电螺线 管两端的极性与通电电流有关.
通电螺线管的磁感线
实验结论: (1) 通 电 螺 线 管 周 围 的
磁场跟______磁体相似.
(2) 通 电 螺 线 管 ____ 端 磁性最强.
(3) 通 电 螺 线 管 的 磁 极 性质跟______方向有关.
Hale Waihona Puke 安培定则通电螺线管相当于一个条形磁体，其极 性和电流方向的关系符合：
第三节 高等动物的 内分泌系统 与体液调节
一 、人体的内分泌系统P33
内分泌系统的组成 ：
分散在体内的无管腺和细胞
主要的内分泌腺： 垂体、甲状腺、 肾上腺、性腺、 胰岛、胸腺、甲状旁腺等 散在的内分泌细胞： 如胃、肠中、肾中
的内分泌细胞 兼有内分泌作用的细胞：
下丘脑的神经细胞
激素：
内分泌系统的腺体或细 胞在一定的刺激（神经或体 液的刺激）作用下分泌某种 特异性物质到体液中，这种 物质称为激素
带电体和磁体有一些相似的性质， 这些相似是一种巧合呢？还是它们之间 存在着某些联系呢？
同种电荷互相排斥，异种电荷互相吸引。 同名磁极相互排斥，异名磁极相互吸引。
一、奥斯特实验

S
N
N
S
题型二.判断电流方向.
1、根据小磁针的偏转，标出螺线管中的电流方向.
S
N
N
S
2、根据小磁针静止时的指向,在图 中标明螺线管中电流的方向。
S
N
三.题型判断电源正负极.
1、已知通电螺线管磁极的极性 如图，请标出电源的正负极。
S
N
- +电源
判断电源正负 极的方法
题型四.判断绕线方法. 1、练习画螺线管的绕线（按范例绕线）
• 1820年丹麦物理学家奥斯特终于用实验证 实通电导体的周围存在着磁场.这一重大发 现轰动了科学界，使电磁学进入一个新的 发展时期．
1820年，丹麦物理学家奥斯特发现：当导线中通过电 流时，它旁边的磁针发生了偏转。
模仿奥斯特实验
一、直线电流的磁场【模仿奥斯特实验】
实验现象:1、给直导线通电时，在直导 线下方小磁针发生偏转
螺线管
实验 探究通电螺线管外部的磁场分布 演示：在螺线管的两端各放一个小磁针，在硬
纸板上均匀地撒满铁屑。通电后观察指针指向，轻 敲纸板，观察铁屑的排列情况。
改变电流方向，两侧小磁针的指向反转。
实验：把小磁针放到螺线管周围不同位置，在 图上记录磁针N极的方向。
结合以上两个实验，对比右图可知：通电螺线 管的外部磁场与条形磁体的磁场相似。
2.根据图中小磁针静止时的指向确定螺线管的 极性、电流的方向和电源的正负极。
+-
+- +
巩固与提高
1、奥斯特实验表明：通电导体的周围存在
着 磁场
，这种现象叫
2
做 、通
电流的磁效应 电螺线管周围
。 的磁
感

他相信各种自然现象间存在 联系。经过长时间用实验寻找， 在多次失败后，1820年，奥斯特 在课堂上做实验时发现了电和磁 之间的联系。
演示实验
• 将直导线与小磁针平行并放在小磁 针的上方和下方.
• 观察 • 1．当直导线通电时产生什么现象．
2．断电后发生什么现象． 3．改变通电电流的方向后发生什么 现象 .
第二十章 第２节
电生磁
演示1
（1）磁针会转动吗？ 如右图所示，将一枚磁针放置在 直导线下，使导线和电池触接，连通 电路，观察小磁针的变化。
磁针发生转动。 （2）磁针转动说明了什么？
通电后磁针转动，说明电流周围 有磁场。
这个磁场与地磁场方向不同，所以 磁针转动。
演示2 （1）磁针会转动吗？ 改变电流的方向，观察磁针
实验 探究通电螺线管外部的磁场分布
演示：在螺线管的两端各放一个小磁针，在硬 纸板上均匀地撒满铁屑。通电后观察指针指向，轻 敲纸板，观察铁屑的排列情况。
【获奖课件ppt】人教版物理《电生磁 》_教 学课件1 -课件 分析下 载
【获奖课件ppt】人教版物理《电生磁 》_教 学课件1 -课件 分析下 载
想一想
通电前小磁针如何指向，通电后发生什 么现象？
原来小磁针指南北，通电后磁针偏转。
【获奖课件ppt】人教版物理《电生磁 》_教 学课件1 -课件 分析下 载
【获奖课件ppt】人教版物理《电生磁 》_教 学课件1 -课件 分析下 载
想一想
• 改变通电方向，小磁针的指向有什么不同， 说明什么？
• 小磁针指向相反，说明通电螺线管两端的 极性与通电电流有关.
【获奖课件ppt】人教版物理《电生磁 》_教 学课件1 -课件 分析下 载
练一练

1 核心素养
核心素养 新课讲授 知识总结 课堂练习 课后作业
重点 初步认识通电螺线管周围的磁场方向与 电流方向有关
学会判断通电螺线管外部磁场 方向的方法
难点
2 新课讲授
核心素养 新课讲授 知识总结 课堂练习 课后作业
新课导入1
电流的磁效 应2
通电螺线管 的磁场3
安培定则4
旧知回顾
性质 类别
电现象 带电体能吸引轻小物体 电荷有两种电荷
核心素养 新课讲授 知识总结 课堂练习 课后作业
观察实验1 安培定则
新课导入1
用右手握住通电螺线管，让四指指向螺线管中电流 的方向，则拇指所指的那端就是螺线管的N极。
电流的磁效 应2
通电螺线管 的磁场3
安培定则4
N
S
2 新课讲授
核心素养 新课讲授 知识总结 课堂练习 课后作业
安观培察定实则验1
新课导入1
2.请根据图中的信息标出通电螺线管的N极和电源的 正负极（用“+”表示）
N
+
4 课堂练习
核心素养 新课讲授 知识总结 课堂练习 课后作业
3.小明同学利用小磁针和铁粉在探究通电螺线管外部磁场方向的实验中:
(1)在装有螺线管的硬纸板上均匀撒满铁屑，通电后铁屑分布无明显变化
，这时需轻敲
纸板，观察到铁屑排列成如图所示的形状，可见，
通电螺线管的磁场 通电螺线管外部的磁场分布
演示实验：通电后观察小磁针的指向，轻敲纸板，观察纸屑的排列情况。
改变电流方向，再观察一次。
改变电流方向，两侧小磁针的指向反转。
2 新课讲授
核心素养 新课讲授 知识总结 课堂练习 课后作业
新课导入1

你能用一个巧妙的方法把通电螺线管两端的 极性与其中的电流方向的关系表述出来吗？
猴子用右手把一个大螺线管夹 在腋下，说：如果电流沿着我 右臂所指的方向流动，N 极就 在我的前方。
蚂蚁沿着电流方向绕螺线管爬 行，说：N 极就在我的左边。
三、安培定则
用右手握住螺线管，让四指指向螺线管中电流 的方向，则拇指所指的那端就是螺线管的N极。
C.P的右端是N极，Q的左端是N极，它们相互排斥
D.P的右端是S极，Q的左端是N极，它们相互吸引
看看中考
3.标出下图中通电螺线管 和小磁针（静止）的南北 极（用“S“和“N”表 示）。
N
S
S
N
看看中考
4.如图所示，请标出小磁针
静止时的N极与S极．
S
NNຫໍສະໝຸດ S• 5.1820年，安培在科学院的例会上 做了一个小实验．引起与会科学家 的极大兴趣．如图所示，把螺线管 沿东西方向水平悬挂起来，然后给 导线通电，看到的现象是：通电螺 线管（ B ） • A、通电螺线管仍保持原位置静止 B、通电螺线管转动，直到A指 南，B指北 C、不停地转动下去 D、通电螺线管能在任意位置静止
1．奥斯特实验说明： （1）电流的周围存在磁场； （2）电流的磁场方向跟电流方向有关。 2．通电导线周围存在与电流方向有关的磁场，这 种现象叫做电流的磁效应。
二、通电螺线管的磁场
1．将导线绕在圆筒上，做成螺线管（也叫线 圈）。通电后各圈导线磁场产生叠加，磁场增强。
螺线管
实
验
探究通电螺线管外部的磁场分布
螺线管在电流的作用下产生 磁性，和磁铁一样，在地磁场 的作用下只在南北方向上停下 来。
看看中考
1.如图所示，闭合开关后，三个小磁针指向（黑色

观察到的物理现象
• 通电时小磁针发生偏转；
• 断电时小磁针转回到通电前所指的方向；
• 说明：通电导线周围存在磁场．
• 通电电流方向相反，小磁针偏转方向相 反．
• 说明：磁场方向与电流方向有关．
总结奥斯特实验
• 现象：导线通电，周围小磁针发生偏转； 通电电流方向改变，小磁针偏转方向相反。
• 规律：通电导线周围存在磁场；磁场方向 与电流方向有关。
想一想
• 改变通电方向，小磁针的指向有什么不同， 说明什么？
• 小磁针指向相反，说明通电螺线管两端的 极性与通电电流有关.
人教版物理《电生磁》教学实用课件 （PPT优 秀课件 ）
人教版物理《电生磁》教学实用课件 （PPT优 秀课件 ）
想一想
• 通电后，轻轻敲板，铁屑为什么会产生规 则排列？铁屑的排列与什么现象一样？
人教版物理《电生磁》教学实用课件 （PPT优 秀课件 ）
二、通电螺线管的磁场
1．将导线绕在圆筒上，做成螺线管（也叫线 圈）。通电后各圈导线磁场产生叠加，磁场增强。
人教版物理《电生磁》教学实用课件 （PPT优 秀课件 ）
螺线管
人教版物理《电生磁》教学实用课件 （PPT优 秀课件 ）
实验 探究通电螺线管外部的磁场分布
练一练
1．判断下面螺线管中的N极和S极：
S
N
N
S
2．判断螺线管中的电流方向：
N
S
人教版物理《电生磁》教学实用课件 （PPT优 秀课件 ）
人教版物理《电生磁》教学实用课件 （PPT优 秀课件 ）
练一练
3．根据小磁针静止时指针的指向，判断出电源 的正负极。
S
N
N
S
