1. 引言

本文档旨在规范配电自动化站所终端技术的要求和标准。配电自动化站所是电力系统的重要组成部分，终端技术是确保配电自动化站所可靠运行的关键。通过本文档，能够确保配电自动化站所终端技术的标准一致性和可维护性，提高系统的可靠性和安全性。

2. 概述

配电自动化站所终端技术是指自动化站所中的终端设备和相关软件系统，用于数据采集、监控和控制。终端技术包括硬件设备和软件系统两个方面，具体包括终端设备选型、接口标准、数据采集频率、通信协议、软件功能等内容。

3. 终端设备选型

终端设备选型是指根据配电自动化站所的特点和需求，选择适合的终端设备。终端设备应具备以下特点：

• 抗干扰能力强：能够稳定工作在复杂的电磁环境下，保证数据的准确性。

• 高可靠性：能够长时间稳定工作，保证系统的可靠性和稳定性。

• 适合安装环境：能适应不同的安装环境和温湿度条件。

• 具备通信接口：能够支持多种通信接口，与其他设备实现数据交换和通信。

4. 接口标准

为了确保终端设备之间的兼容性和互操作性，配电自动化站所终端技术应遵循统一的接口标准。接口标准可以包括物理接口和协议接口两个方面。

• 物理接口：包括设备之间的连接接口、电缆类型、插头规格等内容。应采用常见的标准接口，如RS485、Ethernet等，以方便设备的连接和布线工作。

• 协议接口：包括设备之间的通信协议和数据格式。应采用通用的行业标准协议，如MODBUS等，以确保终端设备的互操作性。 5. 数据采集频率

数据采集是配电自动化站所终端技术的重要功能之一，能够实时采集电力系统的相关数据。数据采集频率应根据实际需求进行调整，在保证数据准确性的前提下，尽可能实现高频率的数据采集。

• 重要参数：对于关键的电力参数，如电压、电流、功率因数等，应以较高的频率进行采集，以便实时监测电力系统的运行状态。

• 次要参数：对于次要的电力参数，如温度、湿度等，可以适当降低采集频率，减轻终端设备的负荷和数据传输压力。

配电自动化远方终端（DTU）技术规范

（适用一遥配置站点）

北京市电力公司

二〇一〇年九月

2 目 录

1 总则 ........................................................................................................................................................ 3

2 引用标准 ................................................................................................................................................ 3

3 定义 ........................................................................................................................................................ 3

4 环境条件 ................................................................................................................................................ 3

5 功能技术要求 ........................................................................................................................................ 4

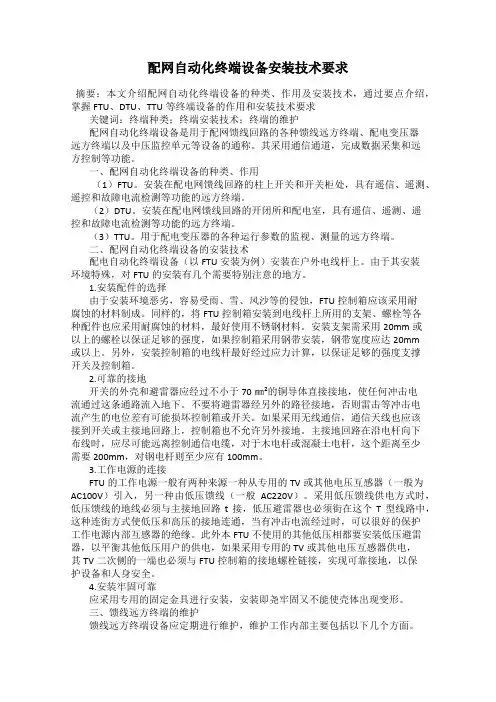

配网自动化终端设备安装技术要求

摘要：本文介绍配网自动化终端设备的种类、作用及安装技术，通过要点介绍，掌握FTU、DTU、TTU等终端设备的作用和安装技术要求

关键词：终端种类；终端安装技术；终端的维护

配网自动化终端设备是用于配网馈线回路的各种馈线远方终端、配电变压器远方终端以及中压监控单元等设备的通称。其采用通信通道，完成数据采集和远方控制等功能。

一、配网自动化终端设备的种类、作用

（1）FTU。安装在配电网馈线回路的柱上开关和开关柜处，具有遥信、遥测、遥控和故障电流检测等功能的远方终端。

（2）DTU。安装在配电网馈线回路的开闭所和配电室，具有遥信、遥测、遥控和故障电流检测等功能的远方终端。

（3）TTU。用于配电变压器的各种运行参数的监视、测量的远方终端。

二、配网自动化终端设备的安装技术

配电自动化终端设备（以FTU安装为例）安装在户外电线杆上。由于其安装环境特殊，对FTU的安装有几个需要特别注意的地方。

1.安装配件的选择

由于安装环境恶劣，容易受雨、雪、风沙等的侵蚀，FTU控制箱应该采用耐腐蚀的材料制成。同样的，将FTU控制箱安装到电线杆上所用的支架、螺栓等各种配件也应采用耐腐蚀的材料，最好使用不锈钢材料。安装支架需采用20mm或以上的螺栓以保证足够的强度，如果控制箱采用钢带安装，钢带宽度应达20mm或以上。另外，安装控制箱的电线杆最好经过应力计算，以保证足够的强度支撑开关及控制箱。

2.可靠的接地

开关的外壳和避雷器应经过不小于70㎜²的铜导体直接接地，使任何冲击电流通过这条通路流入地下。不要将避雷器经另外的路径接地，否则雷击等冲击电流产生的电位差有可能损坏控制箱或开关。如果采用无线通信，通信天线也应该接到开关或主接地回路上，控制箱也不允许另外接地。主接地回路在沿电杆向下布线时，应尽可能远离控制通信电缆，对于木电杆或混凝土电杆，这个距离至少需要200mm，对钢电杆则至少应有100mm。
