电子公司产品振动试验规范

电子产品环境试验规范一、背景介绍随着科技的不断发展和人们生活水平的提高，电子产品在我们的日常生活中扮演着越来越重要的角色。

为确保电子产品在各种环境条件下的可靠性和稳定性，制定并实施电子产品环境试验规范就显得尤为重要。

二、试验目的电子产品环境试验的目的是通过模拟各种环境条件，对电子产品的性能、可靠性和稳定性进行测试，以评估其在实际使用过程中的适应性和耐久性。

试验结果可以为产品设计、生产和质量控制提供指导，以确保产品符合用户的期望和要求。

三、试验内容电子产品环境试验的内容包括但不限于以下几个方面：1. 温度试验：通过加热或冷却设备，将产品置于不同温度的环境中，观察其对环境温度变化的适应能力。

2. 湿度试验：将产品置于高湿度或低湿度的环境中，测试其在潮湿或干燥条件下的性能和稳定性。

3. 震动试验：通过模拟不同的振动条件，测试产品在震动环境下的耐久性和可靠性。

4. 冲击试验：模拟产品在运输过程中的冲击和振动，测试其结构和连接是否牢固，是否能够正常工作。

5. 尘埃试验：将产品置于尘埃环境中，测试其对尘埃和颗粒物的抗污染能力。

6. 防水试验：测试产品在不同水深下的密封性和防水性能，以评估其在潮湿或水浸环境中的可靠性。

7. 电磁兼容性试验：测试产品在电磁场干扰下的工作稳定性和抗干扰能力。

四、试验流程电子产品的环境试验应按照以下流程进行：1. 制定试验计划：根据产品的特点和要求，制定环境试验的具体方案和试验参数。

2. 按照试验方案准备试验设备和工具。

3. 进行试验：根据试验方案的要求，将产品置于对应的环境条件下进行测试。

4. 记录和分析试验数据：对试验过程中的各项参数和结果进行准确记录，并进行数据分析和归纳。

5. 评估试验结果：根据试验数据和分析结果，评估产品在不同环境下的性能和稳定性。

6. 提出改进措施：根据试验结果和评估，提出产品改进的建议和措施，以提高产品的可靠性和稳定性。

五、试验报告电子产品环境试验应编制相应的试验报告，报告内容应包括试验目的、试验方案、试验结果和数据分析、评估结论以及改进建议等内容。

振动试验标准振动试验是一种广泛应用于工程领域的试验方法，它可以评估产品在振动环境下的性能和可靠性。

振动试验可以帮助工程师确定产品的结构强度、耐久性和稳定性，从而对产品进行改进和优化。

在进行振动试验时，必须遵循一定的试验标准，以确保试验结果的准确性和可靠性。

本文将介绍振动试验标准的相关内容，以便工程师们在进行振动试验时能够遵循正确的标准和流程。

首先，振动试验标准应包括试验前的准备工作、试验过程中的操作规程以及试验后的数据处理和分析方法。

试验前的准备工作包括确定试验的目的和要求、选择合适的试验设备和仪器、制定试验方案和流程等。

在进行试验过程中，操作人员应严格按照标准规定的操作程序进行，确保试验过程的准确性和可重复性。

试验后的数据处理和分析方法应符合相关的标准要求，以确保试验结果的可靠性和科学性。

其次，振动试验标准应涵盖试验设备和仪器的选用、试验条件的设定、振动激励的方式和参数、试验过程中的监测和记录等方面的内容。

试验设备和仪器的选用应符合相关的标准和规范要求，以确保试验设备和仪器的性能和精度满足试验的要求。

试验条件的设定应考虑产品的使用环境和实际工况，以确保试验条件的真实性和可靠性。

振动激励的方式和参数应根据产品的特性和试验的要求进行选择和确定，以确保试验激励的准确性和有效性。

试验过程中的监测和记录应符合相关的标准要求，以确保试验数据的准确性和可靠性。

最后，振动试验标准应包括试验结果的评定和报告的编制。

试验结果的评定应根据相关的标准和规范要求，对试验结果进行科学和客观的评定，以确保评定结果的准确性和可靠性。

报告的编制应符合相关的标准要求，报告内容应完整、准确、清晰，以确保报告的科学性和可读性。

总之，振动试验标准对于工程领域的产品研发和工程设计具有重要的意义。

只有严格遵循振动试验标准，才能够获得准确、可靠的试验结果，为产品的改进和优化提供科学依据。

希望工程师们能够重视振动试验标准的遵循和执行，提高产品的质量和可靠性，推动工程技术的进步和发展。

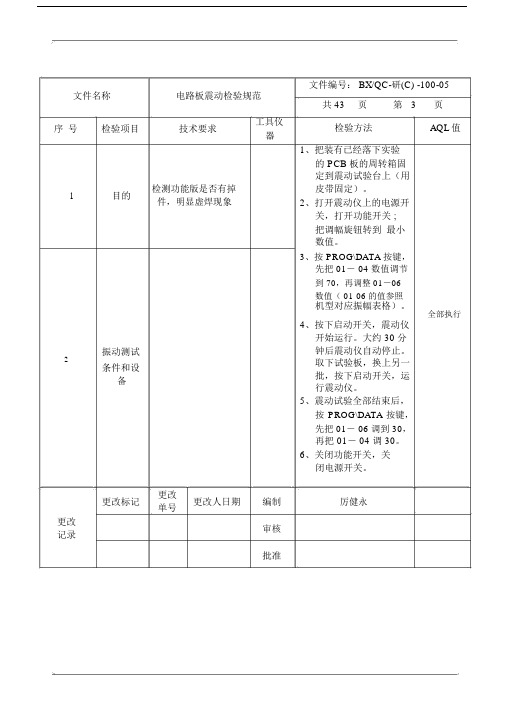

文件名称电路板震动检验规范
序号检验项目技术要求工具仪
器
1 目的检测功能版是否有掉件，明显虚焊现象
振动测试2
条件和设
备
文件编号： BX/QC-研(C) -100-05 共43页第3页
检验方法AQL值
1、把装有已经落下实验
的 PCB 板的周转箱固
定到震动试验台上（用
皮带固定）。

2、打开震动仪上的电源开
关，打开功能开关 ;
把调幅旋钮转到最小
数值。

3、按 PROG\DATA 按键，
先把 01－ 04 数值调节
到 70，再调整 01－06
数值（ 01-06 的值参照
机型对应振幅表格）。

全部执行4、按下启动开关，震动仪
开始运行。

大约 30 分
钟后震动仪自动停止。

取下试验板，换上另一
批，按下启动开关，运
行震动仪。

5、震动试验全部结束后，
按PROG\DATA 按键，
先把 01－ 06 调到 30，
再把 01－ 04 调 30。

6、关闭功能开关，关
闭电源开关。

更改标记更改
更改人日期编制厉健永单号
更改
审核记录
批准。

复合振动试验标准
复合振动试验标准是一种用于评估电子设备或其他机械设备在振动环境下的性能和可靠性的测试标准。

这项测试可以模拟设备在运输、安装或使用过程中可能遇到的振动条件，以判断设备的可靠性和耐久性。

复合振动试验标准一般包括以下内容：
1. 振动频率范围：标准会规定设备在哪些频率范围内进行振动测试，以保证测试结果的准确性。

2. 振动幅度：标准会规定设备在不同振动幅度下进行测试，以模拟不同强度的振动环境。

3. 振动方向：标准会规定设备在不同方向上进行振动测试，以模拟实际使用中可能遇到的不同振动方向。

4. 振动时间：标准会规定设备在振动条件下需要测试的时间长短，以评估设备的耐久性和可靠性。

5. 振动方式：标准可能会规定设备需要进行不同的振动模式，例如随机振动、正弦振动等，以模拟不同的振动工况。

6. 测试方法和设备：标准会规定具体的测试方法和使用的设备，以确保测试的可重复性和准确性。

根据具体的行业和设备类型，不同的标准可能会有所不同，但
以上内容通常会涵盖在复合振动试验标准中，以保证设备在振动环境下的性能和可靠性。

震动测试标准震动测试是指在一定的振动条件下，对被测物体进行振动试验，以评估其在振动环境下的性能和可靠性。

震动测试标准是为了规范和统一震动测试的方法和要求，以确保测试结果的准确性和可比性。

下面将介绍几种常见的震动测试标准及其应用范围。

1. MIL-STD-810。

MIL-STD-810是美国国防部制定的军用设备环境工程考核试验方法和指南的标准。

它包括了多个部分，其中包括了关于振动测试的要求。

该标准适用于军用设备的振动环境试验，对于军事装备的可靠性和稳定性具有重要意义。

2. IEC 60068。

IEC 60068是国际电工委员会发布的关于环境试验的标准系列之一。

其中的第2-6部分涉及了振动环境试验的方法。

这些标准适用于各种类型的设备和产品的振动环境试验，包括工业设备、电子产品、航空航天设备等。

3. GB/T 2423。

GB/T 2423是中国国家标准化管理委员会发布的关于环境试验方法的标准。

其中的第10部分是关于振动（冲击）试验方法的规定。

该标准适用于各种产品在运输、储存、使用过程中所受到的振动环境试验。

4. ISO 16750。

ISO 16750是国际标准化组织发布的关于道路车辆电子设备振动环境试验的标准。

该标准适用于道路车辆上使用的电子设备，包括了振动试验的方法和试验条件。

5. ASTM D4728。

ASTM D4728是美国材料和试验协会发布的关于土工试验的标准。

其中包括了土工材料在振动条件下的试验方法和要求，适用于土工材料的振动环境试验。

综上所述，不同的行业和领域对于振动测试的要求各不相同，因此需要根据具体的产品和应用场景来选择适合的振动测试标准。

在进行振动测试时，应严格按照相应的标准要求进行，以确保测试结果的准确性和可靠性。

同时，也需要根据实际情况对标准进行合理的调整和补充，以满足特定产品的振动测试需求。

希望本文能够帮助您更好地了解和应用震动测试标准。

产品振动试验规范（包装）V1.0深圳市佳士科技股份有限公司2019年03月版本历史目录1 概述 (1)1.1 编写目的 (1)1.2 适用范围 (1)2 振动试验规范 (2)2.1 振动试验要求 (3)2.2 振动试验步骤 (3)2.3 注意事项 (4)1概述1.1编写目的为提高产品可靠度，模拟运输及使用环境对产品的影响，以判定产品结构、工艺和元器件安装方式是否合理，确保整机批量产品质量和期望寿命。

同时为了振动试验的标准化，防止质量、安全事故的发生，特制定本规范。

1.2适用范围适用于公司自行设计开发生产的成品的振动试验。

以下情况需进行振动试验：新产品试产、主要部件更换、不定期抽检。

2参考标准GB/T 4857.1-包装运输包装件基本试验第1部分：试验时各部位的标示方法GB/T 4857.2 - 包装运输包装件基本试验第2部分：温湿度调节处理GB/T 4857.10 -2019 包装运输包装件基本试验第10部分：正弦变频振动试验方法GB/T 4857.17 -1992 包装运输包装件第17部分：编制性能试验大纲的一般原理GB/T 4857.18 -1992 包装运输包装件第18部分：编制性能试验大纲的定量数据3振动试验规范3.1 预处理振动试验前，先对待试的包装完好产品进行调节处理。

预处理在湿热箱中进行放置。

1、在温度23℃、相对湿度23%放置24h，干燥处理；2、在温度5℃、相对湿度85%放置时间24h。

3.2振动试验要求选择GB/T 4857.7或GB/T 4857.10试验。

1、振动频率：3-100Hz（GB/T 4857.10）；2、加速度：50m/ S²；3、振动方向：X、Y、Z方向；4、振幅(垂直方向)：0.35mm；5、振动持续总时间：A:40min（普通级）；B:60min（加严级）；6、产品放置：平、立、倒三种位置（无特别要求时只进行平方测试）；7、叠加载荷：承载时的堆高高度2.5m；8、重复试验样品数量:9件（每个放置位置3件，不包含叠加的样品）。

关于产品振动试验的操作规定
一目的和适应范围
为规范产品振动试验的操作标准，确保产品振动试验结果的科学性和有效性，特制定本规定。

本规定适用于产品振动试验的操作。

二术语和定义
2.1 产品振动试验
产品振动试验是指将测试产品放在振动试验机上模拟运输中产品受到振动的环境试验。

产品振动试验主要针对新产品、主要部件更换及客户需要试验的产品。

三权责
3.1 质检部质检员负责开展产品振动试验，并对试验结果负责。

3.2 质检部经理（副经理）负责监督产品振动试验结果的科学性和有效性。

四规定细则
4.1 产品振动试验前应检查测试产品外箱无破损，测试产品表面无损伤，电气性能无不良。

4.2 设置振动时间：正面、侧面各30min（高要求：60min），振动频率：200/min。

4.3 将测试产品依据正常出货包装标准包装好，放于振动试验机工作台面中心，四面进行固定，要求测试产品外包装不会晃动。

4.4 振动试验后测试产品可接受范围：将测试产品包装打开，检查测试产品的外观、功能无异常。

五考核
5.1 本规定涉及所有条款的稽核、考核将依据《标准化稽核、考核办法》规定执行。

更改记录:对我厂电子产品的震动测试制定各种标准。

2.适用范围我厂所有产品的振动测试，例如：主板，显卡，U盘，SD/CF卡，MP4,笔记本等。

3.参考文件电磁式振动试验机使用说明书SUPER振动控制系统简体中文使用手册Standard ASTM D4728 20064.振动设备型号：EV106电磁式振动试验系统系统构成4.4.1 D类功率放大器 SA5K1台 4.4.2 电磁式激振发生器 VG600-25 1台 4.4.3 冷却风机（含金属风管1根和卡箍两件） BL600 1台 4.4.4 振动控制器（正弦sine&随机random） VCS 1台 4.4.5 垂直振动平台 VT660 1台 4.4.6 保护系统 PAMP1-SPWM 1台 4.4.7 系统加速规 Charge type 1台图一5.各种电子产品的震动测试标准5.1卡通箱5.1.1卡通箱里的产品可以是我们厂的所有产品，包括主板，显卡，USB,SD, CF,MP4和笔记本等。

这个振动测试主要是模拟在运输中受到的振动,所以包装必须是出货前的状态。

5.1.2振动标准对于卡通箱的振动标准我们可参考Standard ASTM D4728 2006中汽车和飞机运输的振动标准。

汽车的震动谱图如图二所示，飞机运输的谱图如图三所示。

图二图三5.1.3卡通箱的固定如图四所示，将卡通箱固定好。

图四5.1.4振动的时间和方向振动方向：X,Y,Z轴三个方向，即三个面。

振动时间：一般来说每个面振动1个小时，即总共3个小时。

(也可根据特殊情况而定)注：一般来说，都会采用飞机运输的震动模式。

5.2主板和显卡的裸机振动测试5.2.1 振动的主要目的是看工艺制程上有没有假焊，主要是BGA和Memory。

5.2.2 振动标准可参考标准: MIL-STD-781振动谱图如图五所示：图五5.2.3 主板和显卡的固定如图六和图七所示。

5.2.4 振动的时间振动的时间一般为2分钟。

电子产品环境试验规程一、概述电子产品在正常使用和运输中可能会面临各种环境冲击和因素的影响，为了确保电子产品的质量和可靠性，必须进行环境试验。

电子产品环境试验规程包括了各种环境试验的要求和标准，旨在对电子产品在不同环境条件下的耐受性和稳定性进行评估。

二、温度试验1. 热试验热试验主要用于模拟电子产品在高温环境下的工作和储存条件。

试验时，将电子产品置于温度室内，逐步升温至设定的高温极限，保持一段时间后，再逐步降温。

热试验的目的在于检测电子产品在高温环境下的性能稳定性和耐受性。

2. 冷试验冷试验主要用于模拟电子产品在低温环境下的工作和储存条件。

试验时，将电子产品置于低温室内，逐步降温至设定的低温极限，保持一段时间后，再逐步升温。

冷试验的目的在于检测电子产品在低温环境下的性能稳定性和耐受性。

三、湿度试验湿度试验主要用于模拟电子产品在高湿度和潮湿环境下的工作和储存条件。

试验时，将电子产品置于恒温湿度箱内，设置相应的湿度和温度条件，保持一段时间。

湿度试验的目的在于检测电子产品在湿度环境下的性能稳定性、耐受性和防护性能。

四、振动试验振动试验主要用于模拟电子产品在运输和实际使用过程中所受到的震动和振动环境。

试验时，将电子产品安装在振动台上，按照设定的振动参数进行振动测试。

振动试验的目的在于评估电子产品结构的可靠性、零部件与连接件的耐用性，以及对产品性能的影响。

五、冲击试验冲击试验主要用于模拟电子产品在运输和实际使用过程中所受到的冲击和碰撞环境。

试验时，将电子产品安装在冲击台上，按照设定的冲击参数进行冲击测试。

冲击试验的目的在于评估电子产品的结构强度和零部件的可靠性，以及对产品性能的影响。

六、防护等级试验防护等级试验主要用于测试电子产品的防尘、防水、防潮等性能。

根据产品的使用环境和特点，进行相应的防护等级试验，评估电子产品对不同等级尘土、水分和潮湿环境的防护能力。

七、辐射试验辐射试验主要用于测试电子产品对辐射环境的耐受性。
