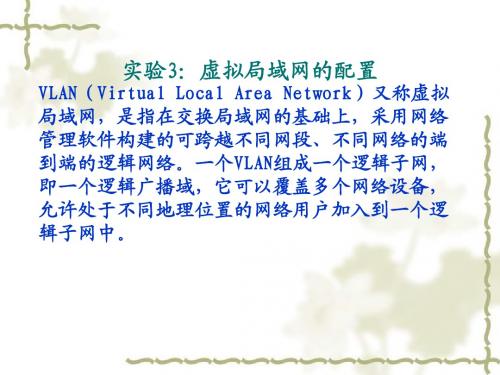

第3实验：VLAN划分端口聚合

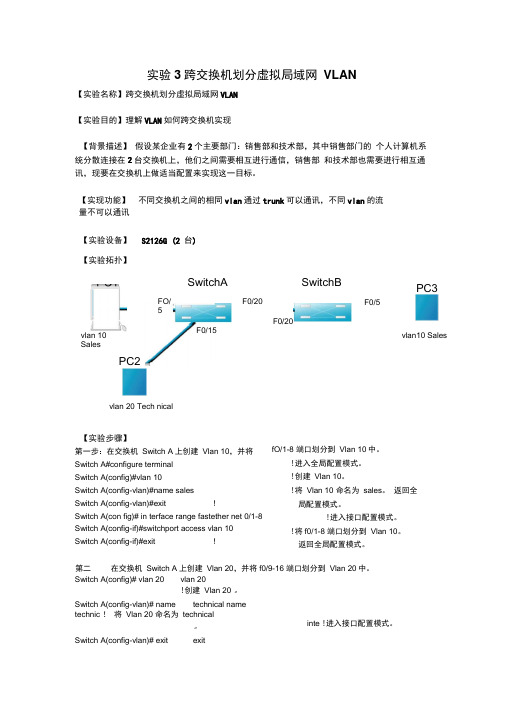

实验3跨交换机划分虚拟局域网VLAN【实验名称】跨交换机划分虚拟局域网VLAN【实验目的】理解VLAN如何跨交换机实现【背景描述】假设某企业有2个主要部门：销售部和技术部，其中销售部门的个人计算机系统分散连接在2台交换机上，他们之间需要相互进行通信，销售部和技术部也需要进行相互通讯，现要在交换机上做适当配置来实现这一目标。

不同交换机之间的相同vlan通过trunk可以通讯，不同vlan的流【实验拓扑】vlan 20 Tech nical【实验步骤】第一步：在交换机Switch A上创建Vlan 10，并将Switch A#configure terminalSwitch A(config)#vlan 10Switch A(config-vlan)#name salesSwitch A(config-vlan)#exit !Switch A(con fig)# in terface range fastether net 0/1-8Switch A(config-if)#switchport access vlan 10Switch A(config-if)#exit !第二在交换机Switch A上创建Vlan 20，并将f0/9-16 端口划分到Vlan 20中。

Switch A(config)# vlan 20 vlan 20!创建Vlan 20 。

Switch A(config-vlan)# name technical nametechnic ！将Vlan 20 命名为technical。

Switch A(config-vlan)# exit exitvlan 10SalesPC2SwitchAFO/5F0/15F0/20F0/20SwitchBF0/5PC3vlan10 Sales 【实现功能】量不可以通讯【实验设备】S2126G (2 台)fO/1-8 端口划分到Vlan 10中。

!进入全局配置模式。

①【网络拓扑结构图】【实验步骤】②步骤1.(1)按照上图构建网络拓扑结构图注意：利用“图标管理”功能配置的交换机用c2691的IOS进行模拟。

(2)配置模块交换机（Switch A），如下图所示：交换机（Switch B），如下图所示：PC1机，如下图所示：（注意：各PC机间的本地端口和远程端口号应不同）PC2机，如下图所示：③步骤2 .标注端口及配置信息：步骤3. 交换机Switch A上的VLAN配置右键点击交换机Switch A图标，选中“console”,等待交换机初始化后，开始进行如下配置：查看配置好的vlan信息，显示如下图：步骤4 .交换机Switch B上的VLAN配置右键点击交换机Switch B图标，选中“console”,等待交换机初始化后，开始进行如下配置：④查看配置好的vlan信息，显示如下图：步骤5.交换机Switch A上的端口聚合配置查看f1/2接口状态信息查看f1/3接口状态信息⑤将接口f1/2-3加入到端口聚合链路1中，如图所示查看此时f1/2接口状态信息查看此时f1/3接口状态信息⑥查看端口聚合链路1的接口状态信息，以及绑定到此接口的物理端口号,如下图所示：步骤6.交换机Switch B上的端口聚合配置查看f1/2接口状态信息查看f1/3接口状态信息⑦将接口f1/2-3加入到端口聚合链路1中，如图所示查看此时f1/2接口状态信息查看f1/3接口状态信息⑧查看端口聚合链路1的接口状态信息，以及绑定到此接口的物理端口号，如下图所示：步骤7.通过VPCS虚拟机，为每个PC机配置IP地址步骤8.用Ping命令检查主机间的连通性，PC1和PC2可以互相ping通,显示如下图：⑨步骤9.（1）选择断开链路SwitchA（F1/2）—> SwitchB(F1/2)，保留链路SwitchA（F1/3）—> SwitchB(F1/3)，测试PC1和PC2间的连通性；PC1向PC2发送数据包，直到用Crtl+C来中断，如下图所示：在发送第65个数据包（即icmp _ seq=65）的时候，重新连好链路Switch A（F1/2）—> Switch B(F1/2)，一段时间后链路状态恢复正常，如下图所示：⑩（2）选择断开链路SwitchA（F1/3）—> SwitchB(F1/3)，保留链路SwitchA（F1/2）—> SwitchB(F1/2)应该会出现和上述类似的结果。

VLAN的划分实验报告实验目的和要求：目的：1、学会创建vlan。

2、能够按照端口划分vlan的方法将端口划分到对应的vlan中。

3、学会vlan的中继。

要求：1、深入理解划分vlan的意义。

2、能够配置基本的vlan划分的命令。

3、能够查看vlan的结果并作测试。

网络拓扑与分析设计：内容：1：创建vlan，可以采用两种创建vlan的方式。

2：将端口划分进vlan。

3：实现跨交换机的vlan的通信（vlan的中继）。

4：实现不同vlan的通信（根据自己的基础，可以对该内容选做）。

注意：做该实验可以使用PT，也可以使用神州数码的3600交换机，但是不能够选用神州数码的5526.实验步骤与调试过程：1.打开Cisco Packet tracer，拖入一个路由器Router1，两个交换机Switch1、Switch2,八个PC 机PC1-PC8，PC1-PC4用Copper Straight-Through线分别连接Switch1的F0/0-F0/4口，PC5-PC8用Copper straight-through线分别连接Switch2的F0/0-F0/4口，Switch1与Switch2用Copper Cross-Over线连接，路由器Router1用Copper Straight-Through连接Switch1的F0/24口，建立完整的网络拓扑；2.点击PC、进入Desktop设置IP，PC1（IP Address 192.168.0.2 Subnet Mask 255.255.255.0 Default Gateeway 192.168.0.1）；PC2（IP Address 192.168.0.3 Subnet Mask 255.255.255.0 Default Gateeway192.168.0.1）；PC3（IP Address 192.168.1.2 Subnet Mask 255.255.255.0 Default Gateeway 192.168.1.1）；PC4（IPAddress 192.168.1.3 Subnet Mask 255.255.255.0 Default Gateeway 192.168.1.1）；PC5（IP Address 192.168.0.4 Subnet Mask 255.255.255.0 Default Gateeway 192.168.0.1）；PC6（IP Address 192.168.0.5 Subnet Mask 255.255.255.0 Default Gateeway 192.168.0.1）；PC7（IP Address 192.168.1.4 Subnet Mask 255.255.255.0 Default Gateeway 192.168.1.1）；PC8（IP Address 192.168.1.5 Subnet Mask 255.255.255.0 Default Gateeway 192.168.1.1）；3.在两个交换器上创建VLAN。

vlan 的配置实验报告VLAN的配置实验报告引言：VLAN（Virtual Local Area Network）是一种虚拟局域网技术，它能够将一个物理局域网划分成多个逻辑上的虚拟局域网。

通过VLAN的配置，可以实现灵活的网络管理和资源隔离。

本实验报告将介绍VLAN的配置过程以及实验结果。

一、实验目的本次实验的主要目的是学习和掌握VLAN的配置方法，包括VLAN的创建、端口的划分和VLAN之间的互通。

二、实验环境本次实验使用Packet Tracer软件进行模拟实验。

实验中使用的设备包括交换机和主机。

三、实验步骤1. 创建VLAN在交换机上创建VLAN，可以通过命令行界面或者图形界面进行配置。

首先，登录交换机的管理界面，选择VLAN配置选项，点击新建VLAN。

输入VLAN的ID和名称，并确认创建。

2. 端口划分将交换机的端口划分到不同的VLAN中，可以实现不同VLAN之间的隔离。

选择端口配置选项，选择需要划分的端口，将其绑定到相应的VLAN上。

3. VLAN互通为了实现不同VLAN之间的通信，需要配置交换机的路由功能。

选择路由配置选项，添加路由表项，设置不同VLAN之间的路由。

四、实验结果经过上述配置后，我们进行了一系列的实验测试。

以下是实验结果的总结：1. VLAN之间的隔离通过配置不同的VLAN，我们成功实现了不同VLAN之间的隔离。

在同一个VLAN内的主机可以相互通信，但不同VLAN内的主机无法直接通信。

这样可以提高网络的安全性和管理灵活性。

2. VLAN之间的互通通过配置交换机的路由功能，我们实现了不同VLAN之间的互通。

不同VLAN 内的主机可以通过交换机进行通信，实现了资源的共享和协作。

3. VLAN的灵活性通过VLAN的配置，我们可以根据需要随时调整网络的拓扑结构。

当需要增加或删除某个VLAN时，只需要对交换机进行相应的配置即可，无需对整个网络进行重建。

五、实验总结通过本次实验，我们学习和掌握了VLAN的配置方法，并实现了VLAN之间的隔离和互通。

实验五交换机端口聚合及基本Vlan设置一、实验目的了解端口聚合的基本概念和方式；了解Vlan的基本配置二、华为模拟器HW-RouteSim介绍Hw-routesim 是华为系列设备的模拟器，采用图形工作视窗，网络拓扑结构清晰明了，直接单击即可进入配置命令状态，使用简单，包括路由器，交换机，计算机等设备的基本配置方法。

三、VLAN介绍VLAN（Virtual Local Area Network）的中文名为"虚拟局域网"。

VLAN是一种将局域网设备从逻辑上划分成一个个网段，从而实现虚拟工作组的新兴数据交换技术。

这一新兴技术主要应用于交换机和路由器中，但主流应用还是在交换机之中。

但又不是所有交换机都具有此功能，只有VLAN协议的第二层以上交换机才具有此功能。

四、常用的配置1）PC机的配置login:root #默认登陆用户名password:linux #默认登陆密码[root@PCA root]#ifconfig eth0 192.168.221.2 netmask 255.255.0.0#为pc机配置IP[root@PCA root]#route add default gw 192.168.221.1 #给PC机配置网关2）交换机的配置<Quidway>system[Quidway]sysname switch #交换机命名[switch]super password simple 111 #设置特权密码[switch]vlan 2[switch-vlan2]port ethernet0/2 #单个端口添加到VLAN[switch-vlan2]port e0/4 to et0/6 #集体添加端口[switch]interface vlan 1[switch-Vlan-interface1]ip address 10.65.1.8 255.255.0.0 #给VLAN配置IP地址3）路由器基本配置<Quidwqy>system[Quidway]sysname router #路由器命名[router]super password simple 111 #设置特权密码[router]interface ethernet0/0[router]interface s0/0[router-Ethernet0/0]ip addr 192.168.221.1 255.255.255.0 #为端口e0/0配置IP地址[router-Ethernet0/0]undo shutdown #激活端口五、端口聚合1）实验拓扑2）实验要求要求聚合的端口工作在全双工，速度一致，在同一槽口且连续。

****实验报告专业：网络工程方向系（班）：计算机科学与技术系***班姓名：**** 课程名称：计算机网络原理实验实验项目：实验三虚拟局域网VLAN划分与配置实验类型：设计型指导老师：***实验地点：网络实验室（2）时间：2013年11月21日14时至16时一、实验目的：了解vlan的作用，掌握在一台交换机上划分VLan的方法和跨交换机的VLan的配置方法，掌握Trunk端口的配置方法。

理解三层交换的原理，熟悉Vlan接口的配置。

二、实验内容：首先，在一台交换机上划分VLan，用ping命令测试在同一VLan和不同VLan中设备的连通性。

然后，在交换机上配置Trunk端口，用ping命令测试在同一VLan和不同VLan中设备的连通性。

最后，利用交换机的三层功能，实现Vlan间的路由，再次用ping命令测试其连通性。

三、实验方案设计：四、实验步骤：1、Vlan的基本配置（1）按照组网图一连接好设备，为交换机划两个Vlan（Vlan2，Vlan3）。

（2）按照组网图一设置各台计算机的IP地址。

（3）验证同一Vlan中的两台计算机能否通信和不同Vlan之间的计算机能否通信。

2、Trunk的配置（1）按照组网图二连接好设备，配置各台计算机的IP地址。

配置S1和S2，各自划分Vlan2和Vlan3（2）ping两台交换机上的相同Vlan间能否通信。

（3）配置交换机上的Trunk端口将S1和S2的接口类型配置成Trunk，并且允许Vlan2和Vlan3通过3、Vlan间通信（1）在S1上配置Vlan2和Vlan3的接口IP地址，Vlan2配置为192.200.16.1，Vlan3配置为192.200.50.1 （2）给各台计算机配默认网关地址。

（3）拿一台计算机ping任意的计算机，看能否ping通。

五、实验数据（或者实验结果）：1、Vlan的基本配置先给两台交换机划分vlan，步骤如下：Ping同一交换机上的相同VlanPing同一交换机上的不同Vlan由此可得，同一交换机上的不同Vlan间不通。

端口聚合配置【实验名称】端口聚合配置。

【实验目的】理解端口聚合的工作原理，掌握如何在交换机上配置端口聚合。

【需求分析】需要在两台交换机之间的冗余链路上实现端口聚合，并且在聚合端口上设置Trunk，以增加网络骨干链路的带宽。

【实验拓扑】实验的拓扑图：按照拓扑图连接网络时注意，两台交换机都配置完端口聚合后，再将两台交换机连接起来。

如果先连线再配置可能造成广播风暴，影响交换机的正常工作。

【实验设备】三层交换机与二层交换机各1台，路由器一台，5台PC机。

【预备知识】交换机的基本配置方法、VLAN的工作原理和配制方法、Trunk的工作原理和配置方法、SVI端口的配置方法、聚合端口的工作原理和配制方法。

【实验原理】端口聚合(Aggregate-port)又称链路聚合，是指两台交换机之间在物理上将多个端口连接起来，将多条链路聚合成一条逻辑链路。

从而增大链路带宽，解决交换网络中因带宽引起的网络瓶颈问题。

多条物理链路之间能够相互冗余备份，其中任意一条链路断开，不会影响其在线代理|网页代理|代理网页|他链路的正常转发数据。

端口聚合遵循IEEE 802.3ad协议的标准。

【实验步骤】步骤1 配置主机名和划分VLAN以及设置IP。

Switch>enableSwitch#configure terminalSwitch(config)#hostname SW1SW1(config)#vlan 10SW1(config-vlan)#vlan 20SW1(config-vlan)#vlan 30SW1(config-vlan)#vlan 40SW1(config-vlan)#interface vlan 10SW1(config-if)#ip address 192.168.1.1 255.255.255.0SW1(config-if)#interface vlan 20SW1(config-if)#ip address 192.168.2.1 255.255.255.0SW1(config-if)#interface vlan 30SW1(config-if)#ip address 192.168.3.1 255.255.255.0SW1(config-if)#interface vlan 40SW1(config-if)#ip address 192.168.4.1 255.255.255.0SW1(config-if)#interface F0/21SW1(config-if)#no switchportSW1(config-if)#ip address 192.168.5.1 255.255.255.0SW1(config-if)#exitSwitch>enableSwitch#configure terminalSwitch(config)#hostname SW2SW2(config)#vlan 10SW2(config-vlan)#vlan 20SW2(config-vlan)#vlan 30SW2(config-vlan)#vlan 40SW2 (config-vlan)#interface F0/1SW2(config-if)#switchport access vlan 10SW2(config-if)#interface F0/2SW2(config-if)#switchport access vlan 20SW2(config-if)#interface F0/3SW2(config-if)#switchport access vlan 30SW2(config-if)#interface F0/4SW2(config-if)#switchport access vlan 40Router>enableRouter#configure terminalRouter(config)#interface F0/1Router(config-if)#ip address 192.168.5.2 255.255.255.0 Router(config-if)#no shutdown在线代理|网页代理|代理网页|Router(config-if)#int F0/0Router(config-if)#ip address 192.168.6.1 255.255.255.0Router(config-if)#no shutdownRouter(config-if)#exit步骤2 设置端口聚合。
