人教版九年级物理上册 第17章 教学参考课件：第2节 欧姆定律

（2）滑片 P 移至阻值最大处，将 5Ω 电阻接入电路，闭合开关．移动滑片 P 发现，电压表有示
（4）将5Ω电阻换成10Ω电阻，为保持电压表示数不变，滑片P应向______（选填“A”或“B”）端移动
数，电流表始终无示数，其原因可能是______（只填序号）
．
；
A．R 短路
B．R 断路
C．滑动变阻器短路
滑动变阻器 R 标有“50Ω 1A”字样．
序号
1
2
3
电压表 V1 的示数/V
1.0
2.0
3.0
电流表 A 的示数/A
0.1
0.2
0.3
（4）排除故障后，继续做实验，记录电流表 A 和电压表 V1 的示数，得到三组实验数据如上表；
分析表中的数据可得结论：________________________________________．
）
A．同一导体的电阻与加在它两端的电压成正比
B．同一导体的电阻与通过它的电流成反比
C．导体两端电压为零时，导体的电阻也为零
D．同一导体的两端的电压增大几倍，通过它的电流也增大几倍，电压和电流的比值不变
【例 4】一段导体连在电压可调的电源上，如图所示，当导体两端的电压增加为原来的 2 倍时，
下列说法中正确的是（
人教版 物理 九年级上册
第17章
第2节
欧姆定律
欧姆定律
1. 能说出欧姆定律的内容，写出欧姆定律的
公式。
2. 理解欧姆定律，会运用欧姆定律分析解决
简单的电路问题。
第六讲 欧姆定律
思考：如果要使灯泡亮度改变有何办法？
方法一:改变
电池节数
方法二:改变
电阻
问题：

④欧姆定律公式只适合纯电阻电路
⑤公式中的I、U、R三个物理量具有同时性，同体性
例1.关于导体中的电流跟导体两端的电压和导体的电阻之间的关系，
下列说法正确的是（ C ）
A．导体中的电流跟导体两端的电压成正比 B．导体中的电流跟导体的电阻成反比 C．在电压一定时，导体中的电流跟这段导体的电阻成反比 D．导体的电阻与导体中的电流成反比，跟导体两端的电压成正比
R=？ I=0.4A U=7.2V
拓展：在某电阻器两端加上4V的电压时，通过它的电流为200mA。当电 压增大到9V时，通过它的电流是多大？能否用电流表0~0.6A的量程测量？
解： ① Ⅰ=200mA=0.2A
R
I=200mA U=4V
R
I’=? U’=9V
② 因为0.45A＜0.6A 所以能用0~0.6A量程测量

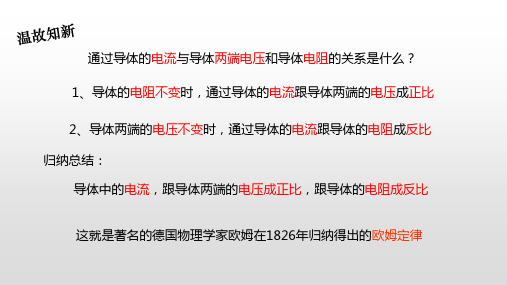

欧姆定律
欧姆
1.内容：
I
R
导体中的电流，跟导体两端的电压成正比，
跟导体的电阻成反比
U
2.公式：
I
=
U R
U（V） 单位： R（Ω）
I（A）
3.变形公式：
U=IR
R= U
I
4.对欧姆定律公式及变形公式的理解：
①公式：
IU R
说明：电流由电压和电阻共同决定
含义:当电阻一定时，电流跟电压成正比；当电压一定时，
电流跟电阻成反比
②公式 : R U
I
含义：不能说明电阻跟电压成正比, 跟电流成反比。电阻是导体本身
的一种性质，只与导体的材料、长度、横截面积和温度有关，与电压、
电流无关。对于同一导体，电压与电流的比值是一个定值
③公式U=IR
含义：不能说电压由电流和电阻来决定，电压是形成电流 的原因，由电源提供的，由电源来决定，在数值上等于电 流与电阻的乘积

2．在“探究电流与电压关系”的实验中，分别用 R1、R2 两个电阻进
行探究，并根据各自的实验数据绘制出如图所示的 U－I 关系图象，从图
中可以看出 R1 与 R2 的大小关系是
( A)
A．R1＞R2
B．R1＝R2
C．R1＜R2
D．无法确定
知识点 2：欧姆定律的简单计算
3．某导体两端的电压为 4 V 时，通过它的电流为 0.5 A，若该导体两
B．图(b)中，当电压 U 为 3 V 时，乙的电阻为 5 Ω
C．图(c)中，当电压 U 为 2 V 时，干路总电流为 0.6 A
D．图(c)中，在电压 U 从 0 增大到 2.5 V 的过程中，通过甲、乙两电阻的
电流之差先变大后变小
12．如图所示的电路中，电源电压保持不变，R1＝10 Ω，闭合开关 S，
14．在如图甲所示电路中，电源电压保持不变，电阻 R2＝30 Ω，当 S 闭合时，电流表的示数为 0.4 A，当 S1、S 均闭合时，电流表如图乙所 示。求：
(1)电源电压 U；
解：当 S 闭合时，只有 R2 接入电路， 则电源电压 U＝I2R2＝0.4 A×30 Ω＝12 V；
(2)通过 R1 的电流 I1；
解：当 S、S1 均闭合时，R1 与 R2 并联，则通过 R1 的电流 I1＝I 总－I2 ＝1.2 A－0.4 A＝0.8 A；
(3)总电阻 R。 解：电路的总电阻 R 总＝IU总＝11.22VA＝10 Ω。
15．甲、乙两地相距 40 km，在甲、乙两地之间沿直线架设了两条输
电线，已知所用的输电线每千米的电阻为 0.2 Ω。现输电线在某处发生了
示数为 3 V，电流表示数为 0.3 A，再断开开关 S2，电压表示数为 2 V，则

知识点二: 欧姆定律在串联电路中的计算
串联电路中电流处处相等，电源电压等于 各用电器两端电压之和。
例2
如图所示的电路中，电源电压为12 V且保
持不变，电阻R1的阻值为20 Ω。当开关S 闭合后，通过R1的电流为0.2 A。 求：(1) R1两端的电压U1；(2) 电阻R2的
阻值。
解：由电路图可知，两电阻串联。
答案是D
2．如果某人的身体电阻约在3000 Ω到
4000 Ω之间，为了安全，要求通过人体
的电流不能大于 5 mA，那么此人身体接 触的电压不能大于( B )
A. 5 V C. 30 V
B．15 V D. 36 V
3．李明同学在探究“通过导体的电流 与其两端电压的关系”时，将记录的实验 数据通过整理作出了如图所示的图象，下 列说法中错误的是( )
U U1 3.2V
灯泡L2的电阻
R2
U I2
3.2V 1.6A
2
答：略。
内容
欧姆定律
理解
定量计算
表达式
定性分析
内容 导体中的电流，跟导体两端的电压成 正比，跟导体的电阻成反比。
欧
姆 定
单位统一
律 公式 I U R
适用 条件
同一导体
纯电阻电路
板书设计
1.欧姆定律： 2.变形公式： R U
（ 4） 电 路 的 总 电 阻 RU12V24 I 0.5A
答 ： 略 。
方法指导
(1)知道电流表的示数，即通过R1的电流 ，知道R1的阻值，利用欧姆定律求电阻R1
两端的电压； (2)因为两电阻并联，两电阻两端的电压
相等，都等于电源电压，知道电阻R2的阻 值，利用欧姆定律求通过R2的电流；

2．将电阻R1、R2并联组成电路，已知R1∶R2＝3∶1，则通过R1和
R2的电流之比为( B )
A．1∶1
B．1∶3
C．3∶1
D．条件不足，无法计算
3．对人体来说，一般情况下36 V以下的电压是安全的；通过人体
的电流等于1 mA时会引起麻的感觉，通过人体的电流等于30 mA时有
生命危险．根据以上数据，估计普通人体电阻最接近于( B )
则电流表A1的示数：I1＝UR11＝109 VΩ＝0.9 A
(2)因并联电路中干路电流等于各支路电流之和，所以，通过电阻 R2的电流：
I2＝I－I1＝1.2 A－0.9 A＝0.3 A 根据公式I＝UR可得R2的阻值：R2＝UI22＝09.3VA＝30 Ω
5．(宜昌中考)客厅有三组六盏相同的白炽灯，由一个开关控制， 其中有一盏不亮，另五盏正常发光(如图所示)．已知家庭电路电压为 220 V，每只灯工作时电阻为 1 100 Ω，则此时通过开关的电流为 1 A， 不亮的那一盏灯 断路 (填“断路”或“被短接”)了．
(1)电路中的电流． (2)R2两端的电压． (3)电源电压．
解：(1)由电路图可知，电阻R1和R2串联，电压表测R1两端的电压． 因串联电路中各处的电流相等，所以，电路中的电流：
I＝UR11＝120.5 VΩ＝0.25 A
(2)由I＝UR得R2两端的电压：U2＝IR2＝0.25 A×20 Ω＝5 V
【变式1】 某段金属导体两端的电压为4 V时，通过的电流是0.2
A，则该导体的电阻为 20
Ω；当该导体两端电压为12 V时，通
过该导体的电流为 0.6
A；当该导体两端的电压降为0时，其电
阻为 20 Ω.
考点2 欧姆定律的计算 【例2】 完成下列各小题： (1)工厂中车床照明灯采用36 V的安全电压，某车床照明灯工作时 灯丝电阻是30 Ω，求通过灯丝的电流． (2)某手电筒小灯泡两端的电压是2.5 V，用电流表测得流过的电流 是250 mA，则这个小灯泡的电阻是多少？ (3)某种节日彩灯的灯丝电阻为30 Ω，正常工作时的电流为0.2 A，该彩灯正常工作时两端的电压为多大？

R=
U I
，关于这个公式，下列说
法中正确的是 （ D ）
A.同一导体的电阻与加在它两端的电压成正比
B.同一导体的电阻与通过它的电流成反比
C.导体两端的电压为零时，导体的电阻也为零
D.同一导体两端的电压增大几倍，通过它的电流也增大几倍，
电压与电流的比值不变
电阻由导体的材料、长度、横截面积和
解析
温度决定，与电流和电压无关。当电压 为零时，电流为零，但电阻不变。
新课引入 知识讲解 随堂练习 拓展延伸 课堂小结 布置作业
审题 例1 一辆汽车的车灯接在12 V的电源两端， 灯丝电阻 为30 Ω，求通过这盏电灯的电流。
解： 选公式计算
I=
U R
=
12V 30 Ω
=0.4A
答：通过这盏电灯的电流为0.4A
R=30Ω I =? U =12V
电路简图
新课引入 知识讲解 随堂练习 拓展延伸 课堂小结 布置作业
新课引入 知识讲解 随堂练习 拓展延伸 课堂小结 布置作业
欧姆定律
1.欧姆定律的内容： 导体中的电流，跟导体两端的电压成正比，跟导体的 电阻成反比。
2.欧姆定律的数学表达式：
电流 I = U R
电压 电阻
新课引入 知识讲解 随堂练习 拓展延伸 课堂小结 布置作业
欧姆定律
3.公式中使用国际单位（单位要统一）
新课引入 知识讲解 随堂练习 拓展延伸 课堂小结 布置作业
酒精浓度检测仪的核心元件是酒精气体传感器，当接触的气体中
其敏感的气体浓度增加，它对外呈现的电阻值就降低，半导体型呼气 酒精检测仪就是利用这个原理做成的。这种酒精检测仪的电路可以简 化为如下左图所示的电路图。图中R1为定值电阻，R2为酒精气体传感 器，R2的电阻值随酒精气体浓度的增大而减小。如果驾驶员呼出的酒 精气体浓度越大，那么检测仪的电压表示数也就越大。

实验要求
1.写出你的实验步骤及实验数据记录表格； 2.按电路图连接电路，并进行测量； 3.将测量的数据记录在自己设计的记录表中； 4.根据测得的数据，利用欧姆定律算出电阻值； 5.多测几组数据，看看测得的电阻值是否一样。
实验步骤
1.调节电流表、电压表的指针到零刻度；按电路
图连接实物。调节滑动变阻器到阻值最大端；
R0
电路图：
V
表达式：RX
UX U UX
R0
伏滑法测电阻
原理：
UX U0
RX R0
RX
Rp
电路图：
V
表达式： RX
UX U UX
R0
双安法测电阻
原理：
IX I0
R0 RX
电路图： RX
A
R0 A
表达式：
RX
I0 IX
R0
RX A
R0
A
RX
I
IX IX
R0
安关法测电阻
原理：
IX I0
（1）电压表串联在电路中了； （2）小灯泡断路； （3）连接小灯泡两端的导线或接线柱断路。
巩固练习
6、如图所示的电路中，电源两端电压保持不变。开 关S闭合，灯L正常发光，将滑动变阻器的滑片P向右
滑动，则下列说法中正确的是【 B 】
A．电压表的示数变大，灯L变亮 B．电压表的示数变小，灯L变暗 C．电流表的示数变大，灯L变暗 D．电流表的示数变小，灯L变亮
巩固练习
4.如图所示电路中，电源电压为6V，开关S闭合后， 灯L不发光。用电压表测得电阻R两端的电压为6V
，这说明 :（B ）
A、灯L和电阻R均完好 B、灯L完好而 电阻R断了 C、灯L断路而电阻R完好 D、灯L和电阻R都断路

人教版 物理 九年级上册
第17章 欧姆定律
第2节 欧姆定律
1. 能说出欧姆定律的内容，写出欧姆定律的 公式。 2. 理解欧姆定律，会运用欧姆定律分析解决 简单的电路问题。
课前预习
1．欧姆定律
(1)内容：导体中的电流跟导体两端的电压成_正__比___，
跟导体的电阻成___反__比___． (2)公式：__I＝__UR___．式中各个物理量的单位分别是 U—
5．当某导体两端的电压是 3 V 时，通过它的电流是 0.3 A，则该导体的电阻是_1_0__Ω；当它两端的电压是 5 V 时，通过它的电流是___0_.5___A；当它两端的电压 为 0 V 时，该导体的电阻为__1_0____Ω；当通过它的电 流为 0.1 A 时，它两端的电压是__1__V，该导体的电阻 为____1_0____Ω.
6．如图所示电路中，电源电压不变．当开关 S 由断 开到闭合时，电流表的示数将__不__变____，电压表的示 数将__变__大___．(均选填“变大”“变小”或“不变”)
7．一个 10 Ω 的灯泡，加 6 V 电压时，灯泡正常工 作．如果把它接在 9 V 的电源上，仍使灯泡正常发光， 应给灯泡___串_____联一个__5__Ω 的电阻．(不考虑灯 泡受外界温度影响)
__伏__特__(_V_)_；R—_欧__姆___(Ω__)__；I—__安__培__(_A_)___． U
(3)变形公式：U＝____I_R_____；R＝___I____．
2．串、并联电路电流和电压的规律(表达式)
I＝I1＝I2 I＝I1＋I2
U＝U1＋U2 U＝U1＝U2
3.欧姆定律应用：应用欧姆定律公式计算时各物理量 的单位要统一，且物理量对应同一电路同一元件．

V Ω
=
2
A
内容
欧姆定律
理解
定量计算
表达式
定性分析
内容 导体中的电流，跟导体两端的电压成 正比，跟导体的电阻成反比。
欧
姆 定
单位统一
律 公式 I U R
适用 条件
同一导体
纯电阻电路
板书设计
1.欧姆定律： 2.变形公式： R U
I
UIR
学而不思则罔，思而不学则殆 —— 孔子
1、由欧姆定律公式可知( ) A.同一导体两端的电压跟通过导体的电流成反比 B.导体两端的电压为零时，因为没有电流通过，所以导体电阻为零 C.导体中的电流越大，导体的电阻就越小 D.导体电阻的大小，可以用它两端的电压与通过它的电流的比值来 表示
2.某电阻两端的电压为6V时，通过它的电流为0.3A ，则该导体的电阻的阻值为____；当导体两端的电压 改为9V时，通过它的电流为____ ； 当导线两端不加电压时，通过导体的电流又为____， 此时导体的电阻为____.
人教版 物理 九年级上册
第17章 欧姆定律
第2节 欧姆定律
1. 能说出欧姆定律的内容，写出欧姆定律的 公式。 2. 理解欧姆定律，会运用欧姆定律分析解决 简单的电路问题。
复习:
跟导体两端
1,在电阻
的电压成
不变时， 通过导体 正比
的电流
2,在电压
跟导体的电
不变时，
阻成反比
一、欧姆定律
观察与思考
1.欧姆定律的内容：
3.如图所示电路，电源电压保持不变，若变阻器滑片P
向左滑动时，则 ( c )
A
P
R2
R1
V1
A. V1表示数增大，A表示数减小

V A
解： 由 I ＝ U 得： R
U 220V R= I = 0.18A =1222Ω 答：灯丝正常发光时的电阻值为1222Ω
解题书写要求： （1）“诗行”格式，即左端对齐 （2）写公式、代数据、得结果（“三步走”）
应用3：已知电阻、电流，求电压
在如图所示的电路中，调节滑动变阻器 R′，使
灯泡正常发光，用电流表测得通过它的电流值是0.6A. 已知该灯泡正常发光时的电阻是20Ω,求灯泡两端的 电压。
公式使用注意事项：
1、公式当中的三个物理量，必须是针对同一个 导体在同一时刻。 2、公式当中的三个物理量，必须统一用主单位。
3、变形公式R=U/I 中，R与U、I无关，不成任 何比例；当U=O时，I=0，但R不为0。
