光伏验收标准光伏验收标准是确保光伏发电系统的安装质量和运行稳定的重要环节。
以下是对光伏验收标准的详细说明：1.目的和意义：光伏验收标准是为了确保光伏发电系统的安装质量和性能符合设计要求，并且能够安全、稳定地运行。
通过制定详细的验收标准，可以有效地对光伏发电系统的各个组成部分进行检验和测试，确保其符合相关法规和标准，提高系统的可靠性和安全性。
2.验收依据：光伏验收标准的主要依据包括国家相关法规、行业标准、企业标准和合同约定的技术要求。
其中，国家法规包括《电力法》、《电力监管条例》等；行业标准包括《光伏发电站设计规范》、《光伏发电工程验收规范》等；企业标准通常根据光伏发电系统的实际情况制定，包括安装、调试、运行等方面的规定；合同约定的技术要求则是根据项目具体情况，双方协商制定的验收条件和标准。
3.验收流程：光伏发电系统的验收流程一般包括以下几个环节：（1）准备工作：制定验收计划、确定验收人员、准备验收工具和设备等。
（2）外观检查：对光伏发电系统的各个组成部分进行外观检查，包括组件、支架、逆变器、配电柜等，检查其是否有损坏、变形、锈蚀等问题。
（3）性能测试：对光伏发电系统的性能进行测试，包括光伏组件的电流、电压、功率等参数，逆变器的转换效率、电网适应性等参数，以及整个系统的发电量、电能质量等参数。
（4）安全检查：对光伏发电系统的安全性能进行检查，包括组件的固定、支架的稳定、电缆的连接等，确保其符合相关安全规定。
（5）资料审查：对光伏发电系统的设计、安装、调试等过程中的技术资料进行审查，包括设计图纸、安装记录、调试报告等，确保其符合相关标准和规定。
（6）出具报告：根据验收情况出具验收报告，对光伏发电系统的安装质量和性能进行评价，并提出改进意见和建议。
4.验收标准：针对不同的光伏发电系统组成部分，具体的验收标准有所不同。
以下是一些常见的验收标准：（1）光伏组件：检查组件表面是否有损伤、裂纹、掉落等问题，确保其外观完好；测试组件的电流、电压、功率等参数，确保其性能符合设计要求；检查组件的固定方式和支架的稳定性，确保其安全可靠。
1.目的为确保公司投产光伏发电工程的质量，保证电站投产后的长期安全、稳定和经济运行，规范光伏电站移交验收的流程，制定本标准2.范围本标准适用于公司新建、扩建光伏发电工程移交验收工作。
3.定义3.1光伏发电工程是指利用光伏组件将太阳能转换为电能，并与公共电网完成电气连接的工程实体，由光伏组件、逆变器、线路等电气设备、监控系统和建（构）筑物组成。
3.2 单位工程指具有独立的设计文件，竣工后不能独立发挥生产能力的工程。
3.3生产准备阶段是指从工程开工建设开始，到电站移交生产（业主）为止。
3.4启动试运行阶段是指从电站送出线路首次送电开始到满负荷投运，逆变器完成连续无故障运行240h，或电站自启动开始连续运行30天为止。
4.职责4.1建设单位1)在工程具备移交生产（业主）验收条件且各方同意验收后，负责组织成立验收委员会；2)负责移交验收的组织及验收委员会的协调、处理4.2 项目经理及各专业工程师（1）负责提交电站的生产准备工作报告和移交业主验收前工程初检报告；（2）负责验收过程中的验收委员会的后勤保障工作；（3）负责监督验收工程遗留缺陷和尾工处理；（4）负责移交业主后在质保期内的电站日常安全生产运维工作指导和处理缺陷；（5）负责组织工程各参建单位、设计单位参加和配合验收工作（6）负责协调施工方处理验收中发现的各类工程缺陷和尾工；（7）负责接收施工方移交的全部备品、配件、专用工具、仪器仪表和设备开箱资料。
4.3其他部门（1）根据移交验收需要，安排人员参加验收工作。
5.内容5.1移交验收的必备条件5.1.1 项目已按设计施工图纸要求完成所有单位程，分部、验收均合格。
5.1.2 项目已通过启动并网验收，连续并网运行30 天；5.1.3 项目已按当地电力公司批准的接入系统审查意见和接入系统方案完成施工设备配置；5.1.4 项目已通过电力公司的并网检查验收；5.1.5 所有设备调试工作已全部完成；5.1.6 所有逆变器连续无故障运行240小时以上；5.1.7 电站所有继保护装置全部投运并运行正常；5.1.8 试运行期间的所有影响发电的施工缺陷已全部消除；5.1.9 电站生产准备工作已全部完成；5.1.10 电站气象运行正常，日累计辐照量监测（按各项目实际情况配置检测装置）；5.1.11 电站已完成并网要求的各项性能试验；5.1.12 工程移交生产的设备资产清册编制完成；5.2移交生产验收的时间要求上述所列十二项条件必须全部具备，才能申请移交生产验收，移交生产验收在电站具备验收条件后1周内进行。
光伏电站验收内容
光伏电站验收内容包括以下几个方面：
1. 总体规模：确认光伏电站是否按照设计要求建设，包括光伏电池板总装机容量、并网容量等。
2. 设备验收：对光伏组件、逆变器、电缆、支架等设备进行检查，确保其符合相关技术标准和要求。
3. 安全规范：检查光伏电站的安全措施和防雷措施是否到位，例如接地系统、防雷装置等。
4. 电站运行检查：对电站的运行情况进行检查，包括电站的自动化控制系统、监测系统、数据采集系统等是否正常运行。
5. 并网条件：检查光伏电站的并网条件是否符合国家及地方政策要求，包括电网接入点、电网关口等。
6. 运维规程：确认光伏电站的运维管理制度是否建立，包括设备维护保养、故障处理、安全管理等。
7. 环境保护：检查光伏电站的环境保护措施是否到位，包括噪音、废水、废弃物处理等。
8. 盈利能力：评估光伏电站的经济效益，包括发电量、电价、投资回收期等。
验收内容在不同国家和地区可能会有所不同，应根据当地的相关法规和政策要求进行具体的验收工作。
光伏电站验收标准一、范围本规范适用于未正式运营的光伏电站。
二、规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所用的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
2.1国家法规、法令及行政管理部门规定中华人民共和国主席令第60号中华人民共和国电力法中华人民共和国主席令第33号中华人民共和国可再生能源法国务院令第115号电网调度管理条例国务院令第599号电力安全事故应急处置和调查处理条例国务院第432号电力监管条例国家安全生产监督管理总局17号令生产安全事故应急预案管理办法(2009)国家安全生产监督管理总局第16号令安全生产事故隐患排查治理暂行规定国家电力监管委员会2号令电力安全生产监管办法国家电力监管委员会5号令电力二次系统安全防护规定国家电力监管委员会22号令电网运行规则（试行）电监安全[2006]34号附件一电力二次系统安全防护总体方案电监安全[2006]34号附件四变电站二次系统安全防护方案电监市场[2006]42号发电厂并网运行管理规定国家电力监管委员会、国家工商行政管理总局GF -2003-0512 并网调度协议（示范文本）能源安保[1990]1110号防止电气误操作装置管理规定（试行）《新疆电力行业技术监督管理办法》《新疆电力行业继电保护技术监督实施细则》《新疆电力行业继电保护技术监督考核细则》《新疆电力行业电能质量(无功)技术监督实施细则》《新疆电力行业电能质量(无功)技术监督考核细则》、《新疆光伏发电机组并网安评检查及标准》西电监办［2011］165号文西北区域光伏电站并网管理暂行规定2.2现行国家相关标准CB50061-2010 66kV及以下架空电力线路设计规范GB 1094.2-1996 电力变压器第2部分温升GB/T 12326--2008 电能质量电压波动和闪变GB 28194-2008 安全标志及其使用导则GB50150-2006 电气装置安装工程电气设备交接试验标准GB50169-2006 电气装置安装工程接地装置施工及验收规范GB50168-2006 电气装置安装工程电缆线路施工及验收规范GB/T 14549-93 电能质量公用电网谐波GB/T 26218.1-2010 污秽条件下使用的高压绝缘子的选择和尺寸确定第1部分：定义、信息和一般原则GB/T 26218.2-2010 污秽条件下使用的高压绝缘子的选择和尺寸确定第2部分：交流系统用瓷和玻璃绝缘子GB/T 6451-2008 油浸式电力变压器技术参数和要求GB/T 7252--2001 变压器油中溶解气体分析和判断导则GB/T 13729-2002 远动终端设备GB/T 593-2006 高压开关设备和控制设备标准的共用技术要求GB/T 14285-2006 继电保护和安全自动装置技术规程GB/T 12325-2008 电能质量供电电压偏差GB/T 15945-2008 电能质量电力系统频率允许偏差GB/T 2297-1989 太阳光伏能源系统术语GB/T 18479-2001 地面用光伏(PV)发电系统概述和导则CB/T 19939-2005 光伏系统并网技术要求GB/Z 19964-2005 光伏发电站接入电力系统技术规定GB/T 20046-2006 光伏(PV)系统电网接口特性GB/T20513-2006 光伏发电系统性能监测、测量数据交换和分析导则GB/T26849-2011 太阳能光伏照明用电子控制装置性能要求GB/T6495.1-2006 光伏器件第1部分光伏电流—电压特性测量GB/T18912-2002 光伏组件盐雾腐蚀试验GB/T 17215.322-2008 交流电测量设备特殊要求第22部分:静止式有功电能表(0.2S 级和0.5S级)2.3现行行业、专业标准AQ/T 9002-2006 生产经营单位安全生产事故应急预案编制导则DL 5027-93 电力设备典型消防规程DL 548--94 电力系统通信站防雷运行管理规程DL/T 544-94 电力系统通信管理规程DL/T 545-94 电力系统微波通信运行管理规程DL/T 547-2010 电力系统光纤通信运行管理规程DL/T 572-2010 电力变压器运行规程DL/T 596-1996 电力设备预防性试验规程DL/T 620-1997 交流电气装置的过电压保护和绝缘配合DL/T 621-1997 交流电气装置的接地DL/T 486-2000 交流高压隔离开关和接地开关订货技术条件DL/T 724-2000 电力系统用蓄电池直流电源装置运行与维护技术规程DL/T 5044-2004 电力工程直流系统设计技术规程DL/T 969-2005 变电站运行导则DL/T 5003-2001 电力系统调度自动化设计技术规程DL/T 475-2006 接地装置特性参数测量导则DL/T 995-2006 继电保护和电网安全自动装置检验规程DL/T 587-2007 微机保护装置运行管理规程DL/T 1040-2007 电网运行准则DL/T 1051-2007 电力技术监督导则DL/T 1054-2007 高压电气设备绝缘技术监督规程DL/T 448 电能计量装置技术管理规定DL/T 614 多功能电能表DL/T 645 多功能电能表通信协议DL/T 5202 电能计量系统设计技术规程SJ/T 11127 光伏(PV)发电系统过电压保护一导则IEC 61000-4-30 电磁兼容第4-30部分试验和测量技术一电能质量IEC 60364-7-712 建筑物电气装置第7-712部分2.4国家电网公司企业标准Q/GDW 617-2011 光伏电站接入电网技术规定Q/GDW 480-2010 分布式电源接入电网技术规定Q/GDW 618-2011 《光伏电站接入电网测试规程》及编制说明三、检查项目2 现场审查2.1消防措施2.2安全标志及用具2.3土建项目2.4电气一次设备1）光伏电池组件及汇流设备、逆变器2）变压器3）涉网高压配电装置4）过电压保护和接地装置5）站用电系统6）无功补偿2.5电气二次设备1）直流系统2）继电保护及安全自动装置3）电力系统通信4）调度自动化5）光伏电站控制系统及电能质量6）电力二次系统安全防护2.6 运行生产。
光伏发电工程验收规范1 总则1.本规范的适用范围虽限定在380V及以上电压等级接入电网的光伏发电新（扩）建工程。
2 光伏发电工程一般通过单位工程、工程启动、工程试运和移交生产、工程竣工四个阶段验收，但对于规模较小的光伏发电工程四个阶段验收可以简化，可通过单位工程、工程启动试运和移交生产、工程竣工三个阶段验收，相应的验收组织、验收流程和验收资料制备可以适当简化，在保证验收质量的前提下提高效率。
3除国家或相关行业有特殊要求外，采用的标准系指验收时国家或相关行业已颁发执行的标准。
“批准”文件是指按照该工程项目管理权限，经过有关部门或单位的正式批准。
超越上述权限单位所批准的各种文件不能作为验收依据。
光伏发电工程的验收依据，在本规范附录中已一一列出，在验收时应以此对照检查。
4确定验收主持单位，并主持验收工作，主要是为了落实验收责任，保证验收工作质量。
2 基本规定1 本条规定了工程验收的主要依据。
2 本条规定了工程验收的主要内容。
3 验收过程中发现的问题，其处理原则应由验收委员会（工作组）协商确定。
主任委员（组长）对争议问题有裁决权，若1/2以上的委员（组员）不同意裁决意见时，应报请验收监督管理机关或竣工验收主持单位决定。
4 参照其他电力建设工程，在现实中，不按有关规定进行验收就将工程投人使用，造成重大事故的实例时有发生，给人民的生命财产造成了重大损失。
为了防止光伏发电工程类似事件的出现，及时发现和解决有关问题，本条再次强调应经过验收后方可投人使用或进行下阶段施工。
5 本着分工明确、便于管理的原则，由建设单位负责验收资料的收集、整理，有关单位按要求配合。
6 提供资料是指需要分发给所有验收工作组组员或验收委员会委员的资料；备查资料是指按一定数量准备，放置在验收会场，由专家和委员根据需要进行查看的资料。
7 明确各参建单位职责，是为了更好的保证验收工作质量。
3单位工程验收1 光伏发电工程按照大纲审查会讨论结果，将工程划分为土建工程、安装工程、绿化工程、安全防范工程、消防工程五大类，每大类可有一至多个单位工程。

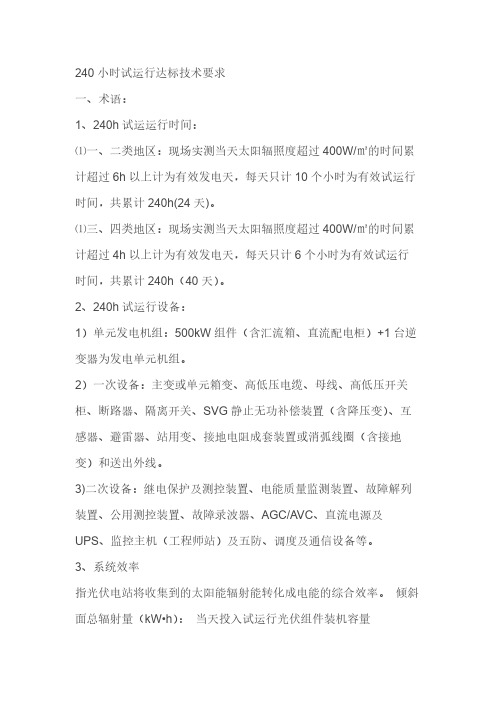

240小时试运行达标技术要求一、术语：1、240h试运运行时间：⑴一、二类地区：现场实测当天太阳辐照度超过400W/㎡的时间累计超过6h以上计为有效发电天，每天只计10个小时为有效试运行时间，共累计240h(24天)。
⑴三、四类地区：现场实测当天太阳辐照度超过400W/㎡的时间累计超过4h以上计为有效发电天，每天只计6个小时为有效试运行时间，共累计240h（40天）。
2、240h试运行设备：1）单元发电机组：500kW组件（含汇流箱、直流配电柜）+1台逆变器为发电单元机组。
2）一次设备：主变或单元箱变、高低压电缆、母线、高低压开关柜、断路器、隔离开关、SVG静止无功补偿装置（含降压变）、互感器、避雷器、站用变、接地电阻成套装置或消弧线圈（含接地变）和送出外线。
3)二次设备：继电保护及测控装置、电能质量监测装置、故障解列装置、公用测控装置、故障录波器、AGC/AVC、直流电源及UPS、监控主机（工程师站）及五防、调度及通信设备等。
3、系统效率指光伏电站将收集到的太阳能辐射能转化成电能的综合效率。
倾斜面总辐射量（kW•h）：当天投入试运行光伏组件装机容量×光伏组件倾斜面当天等效满发小时数。
（注：组件倾斜面当天等效满发小时数取自场内环境检测仪站数据换算）实际发电量（kW•h）：当天投入试运行光伏组件的实际发电量。
实际发电量取自站内计量考核电表。
系统效率= 实际发电量÷倾斜面总辐射量×100%二、同时满足下列要求后，即可以宣布和报告机组满负荷试运结束。
1、单元发电机组须连续完成240h满负荷试运行。
2、箱变等一次设备须连续完成240h满负荷试运行。
3、非有效试运行时间内，所有机组和设备须连续无故障运行。
4、继电保护装置投入率100%、动作正确率100%。
5、电气自动化装置投入率100%。
6、主要电气测点投入率100%，指示正确率100%。
7、通信装置投入率100%。
8、直流电源及UPS等投入率100%。
光伏电站工程验收规范总则1.0.2 本规范的适用范围虽限定在380V及以上电压等级接入电网的光伏发电新（扩）建工程，但其它电压等级接入电网的光伏发电新（扩）建工程可参照执行，本规范不适用于建筑与光伏一体化和户用光伏发电工程，但可以参照执行。
1.0.3 光伏发电工程一般通过单位工程、工程启动、工程试运和移交生产、工程竣工四个阶段验收，但对于规模较小的光伏发电工程四个阶段验收可以简化，可通过单位工程、工程启动试运和移交生产、工程竣工三个阶段验收，相应的验收组织、验收流程和验收资料制备可以适当简化，在保证验收质量的前提下提高效率。
1.0.4 除国家或相关行业有特殊要求外，采用的标准系指验收时国家或相关行业已颁发执行的标准。
“批准”文件是指按照该工程项目管理权限，经过有关部门或单位的正式批准。
超越上述权限单位所批准的各种文件不能作为验收依据。
光伏发电工程的验收依据，在本规范附录中已一一列出，在验收时应以此对照检查。
1.0.5 确定验收主持单位，并主持验收工作，主要是为了落实验收责任，保证验收工作质量。
3 基本规定3.0.1 本条规定了工程验收的主要依据。
3.0.2 本条规定了工程验收的主要内容。
3.0.3 验收过程中发现的问题，其处理原则应由验收委员会（工作组）协商确定。
主任委员（组长）对争议问题有裁决权，若1/2以上的委员（组员）不同意裁决意见时，应报请验收监督管理机关或竣工验收主持单位决定。
3.0.4 参照其他电力建设工程，在现实中，不按有关规定进行验收就将工程投人使用，造成重大事故的实例时有发生，给人民的生命财产造成了重大损失。
为了防止光伏发电工程类似事件的出现，及时发现和解决有关问题，本条再次强调应经过验收后方可投人使用或进行下阶段施工。
在实际操作中，为了分清历次验收的职责，提高效率，本规范做出了“验收工作应相互衔接，不应重复进行”的规定。
3.0.5 本着分工明确、便于管理的原则，由建设单位负责验收资料的收集、整理，有关单位按要求配合。

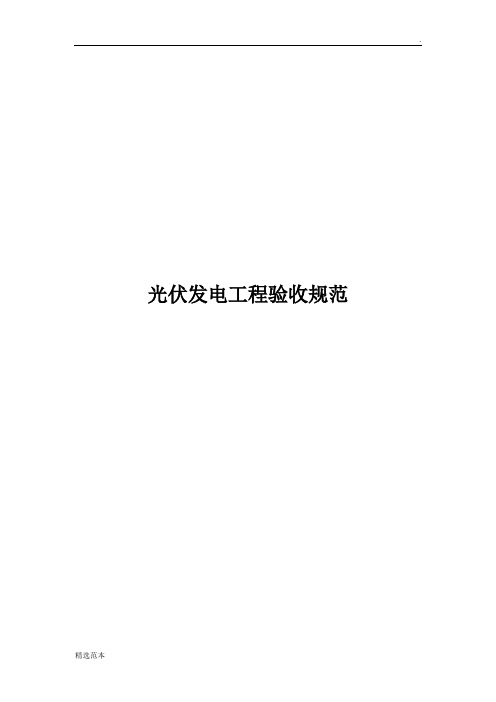

光伏发电工程验收规范光伏发电工程验收规范一、验收范围光伏发电工程验收主要包括设备及材料验收、工程施工质量验收和系统运行检测验收。
二、设备及材料验收1.设备验收（1）检查设备外观是否完好，是否有损坏或变形。
（2）检查设备安装是否牢固，是否符合设计要求。
（3）检查设备的标志、标签是否齐全、准确，并与设备合同、设备清单一致。
（4）检查设备的检测证书、报告等质量文件是否齐全。
2.材料验收（1）检查材料是否符合设备要求，包括颜色、规格、材质等。
（2）检查材料是否有霉变、破损等质量问题。
（3）检查材料的质量证书、报告等质量文件是否齐全。
三、工程施工质量验收1.安装验收（1）检查安装是否符合设计要求，包括布局、位置、角度等。
（2）检查安装是否牢固，设备是否固定。
（3）检查电缆、线路等布线是否规范、整齐。
2.接地验收（1）检查接地装置是否符合要求，接地电阻是否合格。
（2）检查接地装置是否有连通，接地系统是否正常。
3.施工质量验收（1）检查工程施工质量是否符合相关标准和规范。
（2）检查工程材料是否符合要求，施工过程是否有损坏。
四、系统运行检测验收1.检查系统性能指标是否符合设计要求。
（1）检查光伏发电系统的发电功率是否达到设计要求。
（2）检查系统的光电转换效率、发电效率是否合格。
（3）检查系统的电流、电压、频率等参数是否符合要求。
2.检查系统的可靠性。
（1）检查系统是否存在故障、漏电等问题。
（2）检查系统的运行稳定性、可靠性及安全性。
五、验收报告验收结束后，编写完整的验收报告，包括设备及材料验收状况、工程施工质量验收状况和系统运行检测验收状况等内容。
报告应由专业人员编写，并附上相关的检测证书、报告等质量文件。
六、验收结论根据设备及材料验收、工程施工质量验收和系统运行检测验收的结果，综合评定光伏发电工程的合格与否。
若验收结果不合格，应提出整改意见，并要求重新验收。
若验收结果合格，则可进行竣工手续。
以上是光伏发电工程验收的规范，希望能对相关工程的验收提供一定的指导和参考。
光伏土建项目质量验收标准主要包括以下几个方面：
1. 基础工程：基础工程质量应符合《混凝土结构工程验收规范》（GB 50204-2015）等相关标准。
验收时要注意基础的平整度、深度、宽度、强度等指标。
2. 结构工程：结构工程质量应符合《建筑结构验收规范》（GB 50300-2013）等相关标准。
验收时要注意结构的稳定性、抗震性、承载力等指标。
3. 建筑工程：建筑工程质量应符合《建筑工程验收规范》（GB 50300-2013）等相关标准。
验收时要注意建筑物的垂直度、平整度、裂缝、防水等指标。
4. 电气工程：电气工程质量应符合《电气安装工程验收规范》（GB 50254-2014）等相关标准。
验收时要注意电缆、配电箱、开关柜、逆变器等设备的安装质量、接线准确性、绝缘性能等指标。
5. 光伏组件及支架：光伏组件的安装质量应符合《光伏发电站组件安装验收规范》（NB/T 32048-2018）等相关标准。
验收时要注意组件的排列方式、倾角、间距、连接件等指标。
支架工程的验收标准主要包括结构稳定性、抗风能力、安装平整度等。
6. 土方工程：土方工程质量应符合《土方工程验收规范》（GB 51004-2015）等相关标准。
验收时要注意填方土料的质量、压实度、排水设施等指标。
7. 环境保护与水土保持：光伏项目应符合国家和地方环境保护及水土保持相关法律法规、标准及规范要求。
验收时要注意施工过程中的环保措施、植被恢复、水土保持等指标。
8. 安全与消防：项目应符合国家和地方有关安全与消防的相关法律法规、标准及规范要求。
验收时要注意安全设施、消防器材、应急预案等指标。
240小时试运行达标技术要求一、术语：1、240h试运运行时间：⑴一、二类地区：现场实测当天太阳辐照度超过400W/㎡的时间累计超过6h以上计为有效发电天，每天只计10个小时为有效试运行时间，共累计240h(24天)。
⑴三、四类地区：现场实测当天太阳辐照度超过400W/㎡的时间累计超过4h以上计为有效发电天，每天只计6个小时为有效试运行时间，共累计240h（40天）。
2、240h试运行设备：1）单元发电机组：500kW组件（含汇流箱、直流配电柜）+1台逆变器为发电单元机组。
2）一次设备：主变或单元箱变、高低压电缆、母线、高低压开关柜、断路器、隔离开关、SVG静止无功补偿装置（含降压变）、互感器、避雷器、站用变、接地电阻成套装置或消弧线圈（含接地变）和送出外线。
3)二次设备：继电保护及测控装置、电能质量监测装置、故障解列装置、公用测控装置、故障录波器、AGC/AVC、直流电源及UPS、监控主机（工程师站）及五防、调度及通信设备等。
3、系统效率指光伏电站将收集到的太阳能辐射能转化成电能的综合效率。
倾斜面总辐射量（kW•h）：当天投入试运行光伏组件装机容量×光伏组件倾斜面当天等效满发小时数。
（注：组件倾斜面当天等效满发小时数取自场内环境检测仪站数据换算）实际发电量（kW•h）：当天投入试运行光伏组件的实际发电量。
实际发电量取自站内计量考核电表。
系统效率= 实际发电量÷倾斜面总辐射量×100%二、同时满足下列要求后，即可以宣布和报告机组满负荷试运结束。
1、单元发电机组须连续完成240h满负荷试运行。
2、箱变等一次设备须连续完成240h满负荷试运行。
3、非有效试运行时间内，所有机组和设备须连续无故障运行。
4、继电保护装置投入率100%、动作正确率100%。
5、电气自动化装置投入率100%。
6、主要电气测点投入率100%，指示正确率100%。
7、通信装置投入率100%。
8、直流电源及UPS等投入率100%。
太阳能光伏发电系统验收考核办法
第一章总则
为确保太阳能光伏发电系统在现场安装调试完成后，综合检验太阳能光伏发电系统的安全性、功率特性、电能质量、可利用率和噪声水平，并形成稳定生产能力，制定本验收标准。
第二章验收标准
第一条编制依据
（一）太阳能光伏发电系统验收规范CGC/GF003.1-2009 （二）建筑工程施工质量验收统一标准GB50300
（三）建筑结果荷载规范GB50009-2001
（四）电气设备交接试验标准GB50150
（五）电气装置安装工程接地装置施工及验收规范GB50169 （六）电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50171
（七）电气装置安装工程低压电器施工及验收规范GB50254 （八）电器安装工程高压电器施工及验收规范GBJ147
（九）建筑电气工程施工质量验收规范GB50303
（十）光伏组件（PV）安全鉴定第一部分：结构要求GB/T20047.1-2006
（十一）光伏系统性能监测测量、数据交换和分析导则GB/T20513-2006
（十二）（所有部分）交流1000V和直流1500V以下低压配电系统电气安全-防护措施的试验测量或监控设备GB/T18216 （十三）光伏系统并网技术要求GB/T19939
（十四）光伏（PV）系统电网接口特性GB/20046
（十五）地面用晶体硅光伏组件设计鉴定和定型IEC:61215 2005
（十六）并网光伏发电系统文件、试运行测试和检查的基本要求ICE:62446:2009
（十七）保护装置剩余电流动作的一般要求ICE/TR60755:2008
（十八）400V以下低压并网光伏发电专用逆变器技术要求和试验方法CNCA/CTS0004-2009
（十九）太阳能光伏发电运行规程
（二十）电力建设施工及验收技术规程DL/T5007
（二十一）太阳能光伏发电系统技术说明书、使用手册和安装手册
（二十二）太阳能光伏发电系统订货合同中的有关技术性能指标要求
（二十三）太阳能光伏发电系统基础设计图纸与有关标准
第二条验收组织机构
太阳能光伏发电工程调试完成后，建设单位组建验收领导小
组，设组长1名、副组长2名、组员若干名，由建设、设计、监理、施工、安装、调试、生产厂家等有关单位负责人及有关专业技术人员组成。
第三条现场应具备条件
1、太阳能光伏发电系统安装工程完成后，设备通电前应符合下列要求：
（1）现场清扫整理完毕；
（2）太阳能光伏发电系统安装检查结束并经确认；
（3）太阳能光伏发电系统的电气系统的接地装置连接可靠，接地电阻经检测符合设计要求；
(4)测汇流箱、直流配电柜、逆变器、交流配电柜的绝缘电阻，符合系统的设计要求；
(5)直流电缆极性正确并标明，固定牢固，连接紧密；
(6)照明、通讯、安全防护装置齐全。
(7)电气设备孔洞封堵完毕，消防器材配置合理，符合消防要求。
(8)太阳能光伏发电系统启动前应进行控制功能和安全保护功能的检查和试验，确认各项控制功能好安全保护动作准确、可靠。
(9)检查设定太阳能光伏发电系统控制系统的参数，控制系统应能完成太阳能光伏发电系统的正常运行控制。
第四条试运行
太阳能光伏发电系统经过通电调试后，进行试运行，要求试
运行的时间不得小于240小时。
由太阳能光伏发电系统制造商提供的有效版本的产品说明书、技术文件、运行维护手册；以太阳能光伏发电设备制造商名义提交的质量证书和经有关质量检验部门认可的产品合格证书，包括必要的检验试验报告。
合同条款约定的备品备件、易耗品及运行维护专用工具已经全部交付建设单位。
1、试运行应具备的条件：
（1）太阳能光伏发电系统已处于运行模式，所有保护、信号等全部投入，不得屏蔽任何保护及信号；
（2）无影响设备正常运行的缺陷;
（3）各阵列必须经过满负荷运行一段时间，必须留有记录，在满负荷运行的情况下，抽检电缆的部分电气接头的温度正常，光伏发电系统各部参数正常、无各类异常报警，方可进入测试范围。
（4）升压站、电网、集电线路、控制系统满足要求；
（5）太阳能光伏发电监控系统已正常投入运行，后台监视系统的所有资料齐全、完备。
光缆标识完善，太阳能光伏发电的后台监视系统运行正常，各远传参数已核对准确、无误；逆变器远方启停试验、限制负荷试验、远方监视所有记录正常，各逆变器在后台监视的所有功能正常；逆变器报警编码对照表正确完整；
（6）太阳能光伏组件生产厂家值班人员和光伏电站运行人员已全部到位且准备完毕；
（7）试运行考验技术资料及相应文件准备完毕。
2、试运行期间应根据太阳能光伏组件厂家技术手册对系统进行必要的调整，并应形成相应的文字资料。
240小时试运行期间要详细记录所有情况，缺陷现象、处理方法，停机、启机时间，双方签字确认有效，保证统计结果真实。
3、试运行达标条件
（1）太阳能光伏发电系统在无任何会影响长期安全运行的缺陷的条件下，实现稳定、连续运行240小时，光伏发电单元（以逆变器及配套设备为一单位光伏发电单元）可利用率不低于95%。
（2）光伏发电单元出现故障，自故障发生之时，到30分钟后开始，直至故障消除，统计为故障时间，故障统计次数不能超过4次（不包括4次），故障时间2小时内未排除，光伏发电系统试运行停止，待故障排除后，重新计时开始240小时试运行。
（3）光伏发电单元，可在规定时间内消除的同一故障重复3次，光伏发电系统试运行停止，重新计时进入240小时试运行；
（4）如果在240小时试运行期内，出现满负荷运行条件时，太阳能光伏组件应能达到额定输出功率，若没有出现满负荷运行条件时，则试运行顺延120小时，如果仍然没有出现满负荷运行条件，机组运行正常，则视为试运行满足要求；
（5）由于不可抗力因素原因导致的设备停机，如电网故障，地震等超过了技术规格书中所规定的环境指标等情况均不应视为光伏发电系统自身故障，由此产生的故障时间不计入240小时试运行，系统视为正常运行，试运应继续进行。
（6）240小时试运行期间，在没有系统故障情况下，光伏组件制造厂家进入逆变器室内，必须在玫瑰营风光互补电场生产人员陪护下进行，双方均无权操作系统，保证发电系统的自动控制运行。
（7）光伏发电系统后台监控系统在试运行期间出现网络故障、死机、数据传输不全、后台无法远方监控的故障时，从故障发生30分钟后计算，2小时之内未处理好，光伏发电系统试运行停止，重新计时进入240小时试运行；
（8）光伏发电系统低温性能、高温性能、监控系统性能由于季节问题不能完全体现，240小时试运行通过后，经过冬季运行如运行状况正常，满足合同要求，则不再单独考核；如不满足合同要求，则另选时间考核该项目；
（9）在240小时预验收通过后，如发现与合同规范书要求有差异的部分，则在质保期内，由光伏发电组件制造厂家整改，直到达到合同技术书标准。
第五条预验收
光伏发电系统试运行期满后，确定光伏发电系统的技术指标符合产品技术文件规定时，签署预验收文件。
第六条运行维护
应按照厂家提供的使用说明书和运行维护手册的规定和要求，进行光伏发电系统的运行维护工作。
第七条最终验收
在合同规定的质量保证期满后，对光伏发电系统的功率特性、
电能质量、可利用率及其他约定的内容进行验证，其结果应能满足产品技术文件的要求，依据合同规定接受验收结果后，签署最终验收证书。
玫瑰营风光互补电场保留对光伏发电系统性能指标考核的权力。
第八条验收文件
应提供足够的资料，证明验收所要求的全部内容已经达到，验收文件包括工程概况；工程施工图；制造商提供的产品说明书、检查和试验记录、合格证及安装、维护手册；安装报告、调试报告和试运行报告；验收报告等。
（一）工程概况
简要说明工程概况、工程实施与进度及参与单位情况等。
（二）工程竣工图
包括变更设计部分的实际施工图，设计变更的证明文件等。
（三）光伏发电系统质量文件
由制造商提供的有效版本的产品说明书、运行维护手册；以光伏发电系统制造商名义提交的质量证书和经有关质量检验部门认可的产品合格证书，包括必要的检验试验报告。
（四）安装施工工程验收文件
光伏发电系统基础施工单位提交的基础施工竣工验收资料；安装单位提交的安装工程竣工验收资料。
(五)光伏发电系统调试、试运行文件
光伏发电系统制造商提交的调试及试运行报告。
（六）验收试验报告
分别列出试验项目名称、条件、原始数据、表格。
经整理、修正、计算和处理得出结论，并绘制必要的特性曲线，出具正式试验报告。
（七）最终验收结论和建议
根据有关试验结果，对光伏发电系统性能指标和技术参数按照技术文件和合同规定要求进行认真评价，本着科学、真实、可信原则得出最终验收结论。
对工程建设过程中出现的问题进行分析总结，提出改进意见和建议。
第五章附则
第二十三条本办法由内蒙古华电玫瑰营风力发电有限公司公司安全生产部负责解释。
第二十四条本办法自印发之日起执行。
附表1
光伏发电单元现场验收记录工程名称：内蒙古华电玫瑰营光伏并网电站工程
注：本表一式四份，相关单位各存档一份
附表2
光伏发电单元验收记录工程名称：内蒙古华电玫瑰营风力发电有限公司光伏并网电站工程
缆
注：本表一式五份，相关单位各存档一份
附表3
光伏发电单元240小时试运行签证工程名称：内蒙古华电华电玫瑰营风力发电有限公司光伏并网电站工程。
