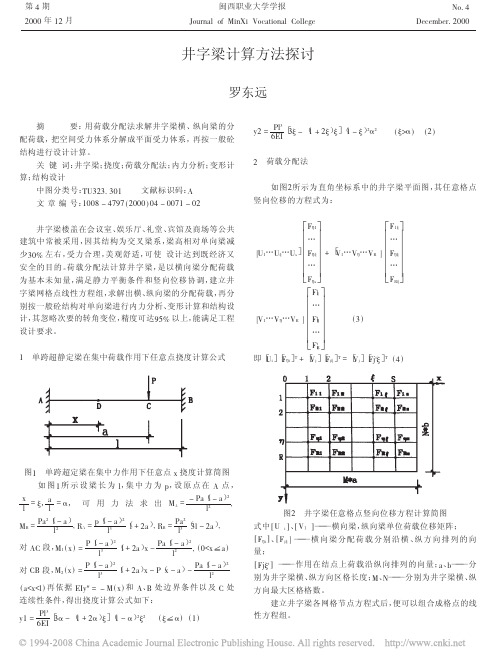

井字梁的计算及施工图处理

1、井字梁初步设计1.1井字梁的布置应尽量调整井字梁的间距，使井字梁避开与框架柱连接。

若井字梁与框架柱相连，在荷载作用下，由于两者的刚度相差悬殊，梁柱节点容易成为受力的薄弱点而导致首先破坏。

当无法避开，或结构空间较大时，也可以把与框架柱相连的井字梁设计成大井字梁，其余小井字梁套在其中，形成大小井字梁相嵌的结构形式，楼面荷载从小井字梁传到大井字梁，再从大井字梁传到框架柱。

井字梁楼盖两个方向的跨度比一般要求不大于1.5，当大于1.5时，宜将楼盖设计成大小井字梁相嵌的形式。

两个方向井字梁的间距可以相等，也可以不等。

如果不等，两个方向的梁间距之比应满足1.0~2.0。

综合考虑建筑和结构受力的要求，井字梁间距取值在2m~3m较为经济，不宜超过3.5m。

1.2井字梁的截面尺寸两个方向的井字梁高度应相等，一般取为短跨跨度的1/20~1/15。

井字梁宽度一般取为梁高的1/4~1/3，且不小于120mm。

由边主梁支撑的井字梁楼盖，井字梁与边梁的节点宜采用铰接节点。

边梁按框架梁考虑，必须满足承载力和正常使用极限状态设计，以及相应的构造措施。

边梁的截面高度按单跨梁的规定执行，取跨度的1/12~1/8。

井字梁楼板按双向板计算，不考虑井字梁的变形，假定双向板支撑在不动支座上，最小厚度为80mm，且应大于等于较小边长的1/40。

井字梁、边梁及楼板的截面尺寸确定以后，就可以进行计算分析，根据计算结果，可以对所选截面进行调整。

2、井字梁配筋构造要求井字梁上、下部纵筋均短跨在下，长跨在上；短跨梁箍筋在两个方向梁相交范围内通常设置；相交处两侧各附加3道箍筋，间距50mm，箍筋直径和根数同梁内箍筋。

两个方向梁相交的格点处是梁的弹性支座，每边梁下面的纵向受拉钢筋不能在格点处断开，应直通两端支座。

当钢筋不够长时，梁下部钢筋连接位置宜位于支座ln/4范围内，且在同一连接区段内钢筋接头面积百分率不宜大于50%。

井字梁结构设计简要分析【摘要】井字梁就是不分主次，高度相当的梁，同位相交，呈井字型。

又称交叉梁或格形梁。

本文从井字梁的截面尺寸选择、计算以及构造等方面对井字梁进行了总结和阐述，希望能对相关工程设计人员提供一些参考。

【关键词】井字梁；结构布置；计算与配筋Brief analysis on the design of well shaped beam StructureSun Qing-lin【Abstract】The beam is the beam is not divided into primary and secondary,the height of the beam,with the intersection,was a font.Cross beam or lattice beam.In this paper,the character ofthe beam is summarized and expounded from the aspects of the selection,calculation and construction of the section of the beam.【Keywords】Steel beam; Structural arrangement; Calculation and reinforcement【中图分类号】TU318【文献标识码】A【文章编号】1002-8544（2017）08-0006-021.采用井字梁结构的条件井字梁跨度一般不大于20m，用于建筑需要大空间且结构高度受限制或者建筑外观有该要求的情况，且两个方的向跨度应相等或相近。

如果两个方向的跨度不相等，则一般需控制其长短跨度之比≤1.5，如＞1.5且≤2，那就需要在长向跨度中部设大梁，从而形成两个井字梁体系或采用斜向布置的井字梁，斜向布置的井字梁可严格遵守45°对角线原则。

井式梁的结构布置及设计要求
1 井字梁梁系布置很关键，它不仅体现井字梁楼盖体系在两个方向的传力关系，也影响周边结构的受力大小。

通常梁系布置时应遵从以下布置原则：①优先采用偶数布置。

周边环梁受力大小与井字梁的布置关系密切，当井字梁采用偶数布置时，周边支撑环梁受力较合理。

②优先采用双向相同的井字布置。

双向相同的井字布置是指两方向的梁格间距布置相同和两方向井字梁线刚度相同。

井字楼盖的荷载能较均匀分配于四周，使周边支撑体系受力均匀，井字结构受力也较合理。

2 井式梁板结构的布置方式一般有以下几种，下面分别予以说明：①正式网格梁网格梁的方向与屋盖或楼板矩形平面两边相平行。

正向网格梁宜用于长边与短边之比不大于1.5的平面，且长边与短边尺寸越接近越好。

②斜向网格梁当屋盖或楼盖矩形平面长边与短边之比大于 1.5时，为提高各项梁承受荷载的效率，应将井式梁斜向布置。

该布置的结构平面中部双向梁均为等长度等效率，于矩形平面的长度无关。

当斜向网格梁用于长边与短边尺寸较接近的情况，平面四角的梁短而刚度大，对长梁起到弹性支承的作用，有利于长边受力。

为构造及计算方便，斜向梁的布置应与矩形平面的纵横轴对称，两向梁的交角可以是正交也可以是斜交。

此外斜向矩形网格对不规则平面也有较大的适应性。

③三向网格梁当楼盖或屋盖的平面为三角形或六边形时，可采用三向网格梁。

这种布置方式具有空间作用好、刚度大、受力合理、可减小结构高度等优点。

④设内柱的网格梁当楼盖或屋盖采用设内柱的井式梁时，一般。

浅谈井字梁结构在办公楼大空间中的应用井字梁结构在要求大空间的工程设计中，有着十分广泛的应用。

且较为美观与经济，一般后续不需吊顶装修就有十分好的装饰效果。

但在设计中，一定要结合提到的井字梁设计的要点，布置合理的结构形式才能取得好的效果。

标签：井字梁结构;设计;大空间;应用引言：通常，在进行建设诸如办公楼大空间的建筑中，不允许按常规的间距设置用以支撑梁板的墙或柱，使梁跨度大，高度大，配筋大，建、构筑物净空不足，或因美观或使用要求需要梁底平齐，此时井字梁是解决这类问题的好方法。

它通过纵横梁的变形协同工作，形成了类似于空间网架的结构体系，有效地降低了梁高，减小了梁的配筋。

一、井字梁结构的特点井字梁结构由钢筋混凝土双向板演变而来。

双向板是受弯构件，当其跨度增加时，相应板厚也随之加大，随着双向板板厚增加到一定程度时，其下部的受拉区混凝土会被拉裂。

为了避免这种情况发生，一般在设计时会选择挖去受拉区的一部分混凝土，然后把受拉区的钢筋聚集在几条线上，此时的双向板便转化成了井字梁。

井字梁的双向梁具有等高的特征，各方向梁之间协同工作，共同承担楼面荷载，因而具有良好的空间整体性。

井字梁适用于层高、跨度要求较高的工程。

井字梁美观规则的梁格和顶棚会增加工程的美感和整体感。

二、井字梁结构的设计原则（1）当井字梁周边有柱位时，可调整井字梁间距以避开柱位，靠近柱位的区格板需作加强处理，若无法避开，则可设计成大小井字梁相嵌的结构形式。

（2）井字梁楼盖两个方向的跨度如果不等，则一般需控制其长短跨度比不能过大。

长跨跨度L1与短跨跨度L2之比L1/L2最好是不大于1.5，如大于1.5小于等于2，宜在长向跨度中部设大梁，形成两个井字梁体系或采用斜向布置的井字梁，井字梁可按45°对角线斜向布置。

（3）梁格间距的确定一般是根据建筑上的要求和具体的结构平面尺寸确定，通常取跨度的1/12～1/6，且一般不宜超过4m，同时还应综合考虑刚度和经济指标要求。

井字什么结构建筑结构井字设计分析建筑结构井字设计分析一。

井字梁的平面布置1、斜交井字梁斜交井字梁一般应用于建筑楼盖的长短边之比大于1、5的情况，因为在这样的情况下，斜交井字梁的承载能力要强于正交井字梁。

如果楼盖平面上长边与短边的尺寸较为接近，则平面死角井字梁会因为长度较短，而具备较强的承载能力，可以作为中部长井字梁的弹性支撑。

为了方便计算，在对斜交井字梁进行布置时，一般会沿对称于矩形平面的纵横轴分布，交角可以为90。

也可以为45。

因此对于不规则楼盖拥有较强的适应能力其基本结构如图所示2、三向井字梁三向布置的井字梁，一般用于楼盖呈三角形或者六边形的情况，其具备良好的空间作用，自身受力情况良好，具有较强的承载能力，可以在降低建筑高度的同时，扩大建筑的净空间3、特殊井字梁包括设有内柱的井字梁和设有外伸部分的井字梁。

前置可以使得主梁沿柱网进行双向布置，次梁分布在主梁形成的网格内，可以灵活应对主梁和次梁高度不一的情况;后者则是为了减少井字梁自身的跨中弯矩和挠度，保证梁内弯矩分布的均匀性和平缓性二。

井字梁的构造与设计1、楼盖构造()l在采用井字梁结构对建筑楼盖进行设计时，要保证其平面结构的跨度处于一定的范围之内，一般情况下以8一24m为宜，过大或过小都不适合采用井字梁结构，且为了保证施工质量，要尽量减少长短边跨度的差距，将其长短跨的比例限制在1一1、5之间如果由于特殊原因，无法满足这个要求，可以通过在长向跨度的中间位置，设置大梁，对其进行分割，形成两个相互连接的井字梁体系，又或者使用斜交井字梁进行施工(2)为了保证井字梁的承载能力，混凝土结构使用的水泥强度必须符合设计标准，而为了避免裂缝的产生，混凝土结构使用的水泥强度也不能过高对于一般建筑而言，可以使用C20，如果建筑结构的跨度较大，可以使用C30(3)在井字梁或其支承边梁与柱体连接时，可以将其作为框架梁，并对其在地震条件下的抗弯、抗剪和坑扭性能进行验算，采取必要的抗震措施如果梁的截面尺寸无法满足计算要求，则可以在保持高度不变的同时，对梁的宽度进行适当的增加(4)要使用铰接节点，实现井字梁与支承边梁的连接，同时采取相应的构造措施，保证边梁刚度满足设计要求，当连接为刚性节点时，需要对边梁进行抗扭验算，确保其强度和刚度符合标准，要保证边梁界面高出井字梁20%一30%2井字梁的计算与设计()l确定井字梁截面假设两个方向的井字梁高度相同，则当建筑楼盖所承受的平均荷载为6一lokN、m2时，井字梁的高度可以取两个方向中跨度较小值的0。

井字梁标注详解下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help yousolve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts,other materials and so on, want to know different data formats and writing methods, please pay attention!井字梁标注：一种有效的学术注解工具井字梁标注，这一常见于学术文章和技术文档中的注解形式，以其独特的方式帮助读者更好地理解和把握文章的核心内容。

井字梁结构的应用与设计技巧分析作者：何浩亮来源：《建筑与装饰》2019年第18期摘要从井字梁结构的发展、建筑功能需求与应用优势、布置原则、计算与构造等方面对井字梁结构进行了系统的阐述。

文章结合项目设计经验及多模型计算分析对比，提出了井字梁结构设计技巧。

关键词井字梁;结构设计;应用;设计技巧1 井字梁结构的发展随着我国国民经济的发展和人民生活水平的提高，人们对大跨度、大空间建筑功能的需求也日益突出。

井字梁结构作为由双向板发展、演化而来的空间受力结构，由于双向板为双向受弯构件，随着跨度的增加，势必会导致板厚度的增大。

双向板下部混凝土的受拉能力很低，主要依靠受拉钢筋来提供承载力。

随着板厚的增大，导致自重增大，为了减少自重，充分发挥截面抗弯能力，将楼板下部混凝土两向均匀、间隔挖除，仅保留布置受拉钢筋的钢筋混凝土带，这就形成了双向井字梁系[1]。

2 井字梁结构的需求与优势由于井字梁结构具有能满足较大空间需求、各向受力均匀、建筑效果美观、大方简洁等特点，在民用建筑中已经得到了充分的应用与发展。

在实际工程项目中，对大跨度建筑功能需求异常突出。

对于有大空间需求的办公楼会议室、食堂宴会厅、学校阶梯教室、礼堂、展览厅、车站、大型商场等公共建筑，不允许建筑功能区范围内有竖向构件，或者要求梁底应平齐等原因，导致其楼（屋）盖采用井字梁结构。

由于井字梁结构具有自重轻，传力路径简单、明确，抗扭能力强等优势，所以合格的结构设计可以充分发挥井字梁结构安全、适用、经济、美观的特点。

井字梁作为传统的楼（屋）盖形式，具有受力均匀、传力明确、协同工作等力学优势，广泛应用于12～25米跨度的局部或顶部大空间结构中。

另外，斜放正交井字梁系由于其梁系的均匀排布给建筑赋予了不一样的韵律美。

3 井字梁结构的布置井字梁结构通过X、Y两向梁系协同工作，类似于空间网格结构的受力形式，变形形式同双向板构件。

结构受力形式保证了各个梁受力均匀变化，荷载传递明确、简单，协同受力的优点。

钢结构井字梁计算方法探讨0 概述随着钢结构在我国建筑行业应用的日益发展，为了满足建筑需要，各种各样与之相适应的结构形式不断出现。

而现有钢结构设计规范已不能涵盖每一种结构形式的角角落落，从而要求设计人员依据相关规范及理论，对特定的结构形式做进一步的深化剖析，使之满足工程需要，钢结构井字梁就是其中的一种结构形式。

但是钢结构井字梁的面内、面外的计算长度在《钢结构设计规范》[1]中没有明确的规定，《空间网格结构技术规程》[2]中给出的是单层网壳杆件的计算长度的取值，单层网壳是空间曲面结构，钢结构井字梁只能看作是单层网壳的一种平面近似。

因此，单层网壳计算长度取值方法只能做为钢结构井字梁计算长度取值的参考，而不能做为工程设计的依据。

1 理论分析钢结构井字纵横钢梁线刚度比较接近，纵横钢梁在刚性节点处互相约束，当某根构件失稳时，周边其它构件也一起弯曲，从而对该构件的失稳起到有利的约束作用。

这种约束作用的大小与与之相连的构件的线刚度大小及荷载分布有关。

由于钢结构井字梁在面内、面外的屈曲模态不同，因而其构件在面内、外的计算长度也不同。

对于钢结构井字梁面内，屈曲模态类似于无侧移的平面刚架[2]，在无刚性铺板的情况下，其计算长度取值可以与单层网壳类似，取为构件的几何长度。

而面外计算长度则可以通过基于弹性理论的数值方法来计算构件计算长度。

2 计算方法在已建立好的空间计算模型中，保持边界条件不变，不施加任何外加荷载，在需要计算的构件两端施加一对沿构件轴向方向的单位压力1KN，先对模型进行弹性静力分析得到对应的杆件轴向压力N，然后对模型进行弹性屈曲稳定分析，得到构件局部屈曲失稳時第一阶屈曲模态对应的临界荷载系数m，这样可以求出构件局部凹陷失稳的临界荷载=mN，然后由欧拉公式[4]可以计算出杆件的计算长度系数= /L。

5 结论通过以上计算分析，我们发现钢结构井字梁面外计算长度不仅与约束作用的大小有关，还有与荷载分布有关。

边框梁线刚度越小，井字梁计算长度越大；荷载加载在整根构件两端的最大计算长度系大于荷载加载在单根构件两端的最大计算长度系。

井字梁结构的设计在民用建筑中的应用摘要：由于钢筋混凝土井字梁结构在使用上能给建筑物提供较大空间，因此这种结构形式在工程设计中日益常见。

结构设计人员应该根据工程的实际情况，例如荷载条件、经济指标、配筋参数等因素进行综合考虑，并充分注意到井字梁的力学特点，确保设计的合理性和安全性。

关键词：井字梁结构；设计；民用建筑；钢筋混凝土1、钢筋混凝土井字梁的平面布置方式1.1正交井字梁正交井字梁的方向平行于屋（楼）盖矩形平面的两条边，梁的长边与短边长度之比小于或等于1.5，且长短边的尺寸相差越少越好。

1.2斜交井字梁斜交井字梁一般用在屋（楼）盖矩形平面长短边之比大于1.5的情况。

这种情况下，斜向布置的井字梁承载能力要比正交的好。

当屋（楼）盖矩形平面长短边尺寸相差不多时，平面四角的井字梁由于长度短而具有较大的刚度，可以作为中部长井字梁的弹性支撑，对长边的受力是有利的。

从方便计算上考虑，斜交井字梁一般按对称于矩形平面的纵横轴布置，斜交的交角可以是90°也可以是45°，故其对不规则屋（楼）盖平面的适应性较强。

1.3三向井字梁三向布置井字梁多用于屋（楼）盖为三角形或六边形平面的情况，具有良好的空间作用，受力合理，结构刚度大，能够有效减小结构高度，增大建筑净空。

1.4设有内柱的井字梁当屋（楼）盖的井字梁内布置有内柱时，主梁可沿柱网双向布置，而次梁则布置在主梁形成的网格内，主梁和次梁的高度不一定要求相等，可按情况灵活设置。

1.5设有外伸悬挑部分的井字梁为了减少井字梁跨中弯矩和挠度，使梁内弯矩分布更平缓，有时可在单跨简支梁和多跨连续梁的一端或两端设置外伸悬挑。

2、井字梁楼盖构造1）采用钢筋混凝土井字梁方案的屋（楼）盖平面结构跨度应处于一定范围内，跨度过大或过小时都不宜采用井字梁结构，一般以8～24m为宜，且应使长短边跨度相差尽量小。

一般来说，当梁长跨和短跨跨度之比处于1～1.5之间时最为理想，应尽量给与保证。
