北京理工大学珠海学院2008～2009学年第二学期《模拟电路基础》期末试卷（A ）一、在括号内用“√”或“×”表明下列说法是否正确。

（每题1分，共10分）1． （ ╳ ） 2． （ √ ） 3． ( ╳ ) 4． ( √ ) 5． （ ╳ ）6． （ √ ） 7． （╳ ） 8． （√ ） 9． （╳ ） 10． （√ ）二、选择正确答案填入空格内。

（每题1.5分，共15分）1．（ C ） 2．（ D ） 3.（ C ） 4．（ B ） 5.（ C ）6．（ C ） 7 （D ） 8． ( A ) 9. （ C ） 10.（ B ）三．填空题（每空1分，共15分）1. 2 正 反 饱和 截止2. ∣AF ∣≥1 ， Ψa+Ψb=±2n ∏. (n=0,1,2…) 。

3. 变压器 、 整流电路 、 滤波电路 稳压电路4. 线性5． 极间电容 耦合电容6、 温度变化四．（ 15分）解：（1）静态分析：V7.5)( A μ 101mA 1 V 2e f c EQ CEQ EQ BQ ef BEQ BQ EQ CC b2b1b1BQ =++-≈≈+=≈+-==⋅+≈R R R I V U I I R R U U I V R R R U CC β2 动态分析：Ω==Ω≈++=-≈++-=k k c o f be b2b1i fbe L c 57.3])1([7.7)1()(R r R r R R r R r R R A u βββ∥∥∥（2） Ce 开路，r i ≈4.1k Ω；u A 减小，e f 'L R R R A u +-≈ ≈－1.92。

五.（15分）解：（a ）图 A1本级串联电压负反馈A2本级R4并联电压负反馈 跨级R2并联电压负反馈 (b)图 R1第一级电流串联负反馈Re2//RL 第二级电压串联负反馈 R3R1C3跨级串联电压负反馈六、（15分）解：（1）可以振荡；（2）稳幅（3）ƒ0=1/(2π*10*10E3*0.1*10E(-6))=159.15Hz七、（15分）解：（1）V 01和V 02的实际正负极性均为上+下-，电流均从上向下流；（2）V O1=0.9（V21+V22）/2=90V ；V O2=-0.9（V21+V22）/2=-90V（3）I D1=（V O1 -V O2）/2(100+100)=0.45A ；（4）V RM =1.415*2*100=283V（5）短路，烧坏变压器和部分二极管，甚至引起火灾。

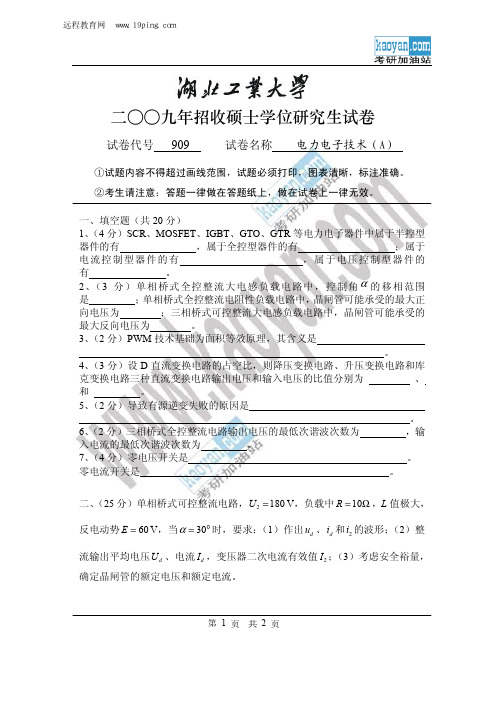

二○○九年招收硕士学位研究生试卷试卷代号 909 试卷名称 电力电子技术（A）①试题内容不得超过画线范围，试题必须打印，图表清晰，标注准确。

②考生请注意：答题一律做在答题纸上，做在试卷上一律无效。

1 2一、填空题（共20分）1、（4分）SCR 、MOSFET 、IGBT 、GTO 、GTR 等电力电子器件中属于半控型器件的有 ，属于全控型器件的有 ；属于电流控制型器件的有 ，属于电压控制型器件的有 。

2、（3分）单相桥式全控整流大电感负载电路中，控制角α的移相范围是 ；单相桥式全控整流电阻性负载电路中，晶闸管可能承受的最大正向电压为 ；三相桥式可控整流大电感负载电路中，晶闸管可能承受的最大反向电压为 。

3、（2分）PWM 技术基础为面积等效原理，其含义是 。

4、（3分）设D 直流变换电路的占空比，则降压变换电路、升压变换电路和库克变换电路三种直流变换电路输出电压和输入电压的比值分别为 、 和 。

5、（2分）导致有源逆变失败的原因是 。

6、（2分）三相桥式全控整流电路输出电压的最低次谐波次数为 ，输入电流的最低次谐波次数为 。

7、（4分）零电压开关是 。

零电流开关是 。

二、（25分）单相桥式可控整流电路，2180U =V ，负载中10R =Ω，L 值极大，反电动势60E =V ，当30α=°时，要求：（1）作出d u 、d i 和2i 的波形；（2）整流输出平均电压d U 、电流d I ，变压器二次电流有效值2I ；（3）考虑安全裕量，确定晶闸管的额定电压和额定电流。

湖北工业大学二○○九年招收硕士学位研究生试卷2 2 关管工作电压、电感电流、电容充电电流和负载电压波形。

五、（30分）图1为常见电力电子变流电路，试说明：此电路可进行那些变换，并分别说明工作原理，画出相应的输出电压波形。

T1T3T2T41六、（10分）结合双极性SPWM 波形的生成方法，说明如何改变逆变器的输出电压有效值。

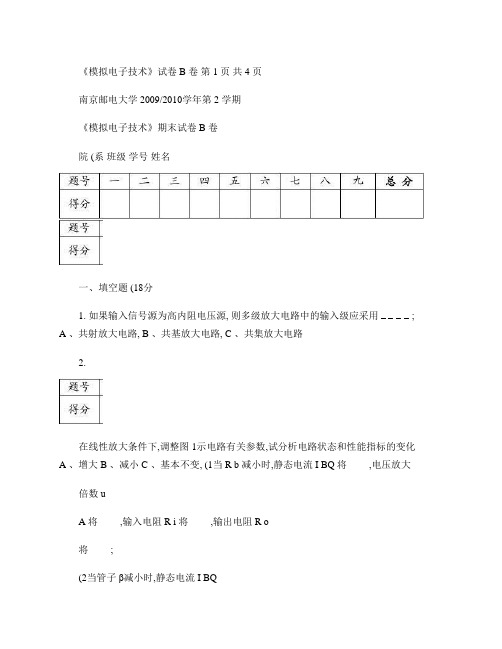

《模拟电子技术》试卷 B 卷第 1 页共 4 页南京邮电大学 2009/2010学年第 2 学期《模拟电子技术》期末试卷 B 卷院 (系班级学号姓名一、填空题 (18分1. 如果输入信号源为高内阻电压源, 则多级放大电路中的输入级应采用⎽⎽⎽⎽;A 、共射放大电路,B 、共基放大电路,C 、共集放大电路2.在线性放大条件下,调整图 1示电路有关参数,试分析电路状态和性能指标的变化A 、增大 B 、减小 C 、基本不变, (1当 R b 减小时,静态电流 I BQ 将 ____,电压放大倍数 uA 将 ____,输入电阻 R i 将 ____,输出电阻 R o将 ____;(2当管子β减小时,静态电流 I BQ将 ____,电压放大倍数 uA 将 ____,输入电阻 R i 将 ____,输出电阻 R o 将 ____。

3. 当 PN 结外加正向电压时,扩散电流 PN 结外加反向电压时,扩散电流漂移电流,耗尽层。

A 、大于,B 、小于,C 、等于,D 、变宽,E 、变窄,F 、不变4. 在保持二极管反向电压不变的条件下,二极管的反向电流随温度升高而 ____;在保持二极管的正向电流不变的条件下,二极管的正向导通电压随温度升高而 ____。

A 、增大 , B 、减小, C 、不变5. 放大电路的输入信号频率升高到上限截止频率时,放大倍数幅值下降到中频放大倍数的 __________倍,或者说下降了 _________dB;放大倍数的相位与中频时相比,附加相移约为 __________度。

二、 (12分由理想集成运放 A 和晶体管 VT 1、 VT2组成的反馈放大电路如图 2所示。

试计算电路的下列性能指标: 1.闭环源电压放大倍数 sof u u A uus =; 2.输入电阻 f i R ; ,3.输出电阻 of R 。

装订线内不要答题自觉遵守考试规则 , 诚信考试 , 绝不作弊《模拟电子技术》试卷 B 卷第 2 页共 4 页R ifu图 2三、 (12分由集成运放 A 1、 A 2等元器件组成的两个反馈放大电路如图 3所示,设 A 1、 A 2均为理想运放。

09电路与模拟电⼦技术试卷A贵州⼤学2009-2010学年第⼆学期考试试卷 A《电路与模拟电⼦技术》注意事项：1. 请考⽣按要求在试卷装订线内填写姓名、学号和年级专业。

2. 请仔细阅读各种题⽬的回答要求，在规定的位置填写答案。

3. 不要在试卷上乱写乱画，不要在装订线内填写⽆关的内容。

4. 满分100分，考试时间为120分钟。

⼀、填空题（共10个⼩题，每题2分，共20分）1、图⽰电路中的U AB =。

2、图⽰电路中，I= 。

3、图⽰电路中，2Ω电阻上的功率P= 。

4、已知⼀感性负载两端的电压U 为110V ，电流I 为2A ，并已知电压U 与电流I 的相位差为45°，该感性负载的⽆功功率Q= 。

5、已知⼀正弦交流电压u=220sin(314+60°)V,它的相量式＝。

6、已知⼀晶体三极管⼯作在放⼤区，并测得三个电极的电位分别为－９Ｖ，－３.2V,-3V,则此管位为型管⼦。

7、在双电源互补对称功放电路（OCL ）中，设电源电压Ｖcc =18v,负载电阻ＲＬ＝４Ω，ＵＣＥＳ＝０Ｖ，则最⼤输出功率ＰＯＭ为。

8、衡量⼀个差动放⼤电路抑制零漂能⼒的最主要指标是。

9、集成运放内部⼀般包括四个组成是，， , 和。

10、集成运算放⼤器中的“虚短”的含义是。

⼆、单项选择题（共10个⼩题，每题2分，共20分）1、图⽰电路中电流Ｉ的值是：( ) （A ）－４Ａ（B ）８Ａ（C ）４Ａ（D ）－８Ａ2、图⽰电路中，E 1=E 2=E 3=4V,R 1=R 2=R 3=R 4,则A 点电位V A 为（）（A ）２Ｖ（B ）１Ｖ（C ）３Ｖ（D ）２／３Ｖ3、图⽰电路的等效电路为（）（A ） (B)(C) (D)4、图⽰电路中，电流表的读数均为８Ａ，电源电压Ｕ不变，当频率f 升⾼⼀倍时，电流表的读数为（）（A）Ａ１不变，Ａ２为１６Ａ(B) Ａ２不变，Ａ１为１６Ａ(C) Ａ１不变，Ａ２为４Ａ(D)Ａ２不变，Ａ１为４Ａ5、在纯电感交流电路中，以下关系式正确的是（）（A）S=P+Q (B) S=P-Q (C) S2=P2+Q2(D) P2=S2+Q26、晶体三极管⼯作在饱和区时发射结、集电结的偏置是（）（A）发射结正向偏置，集电结反向偏置（B）发射结正向偏置，集电结正向偏置（C）发射结反向偏置，集电结反向偏置（D）发射结反向偏置，集电结正向偏置7、下列各变量中，可能发⽣跃变的是（）（A）电感电流(B) 电容电荷量(C) 电感电压(D) 电容电压8、在基本放⼤电路中，基极偏置电阻Rb的作⽤是（）（A）放⼤电流(B) 调节偏流I B(C)防⽌输⼊信号交流短路(D) 把放⼤的电流转换成电压9、放⼤电路的负反馈是使（）（A）净输⼊量增⼤(B) 输出量增⼤(C) 放⼤倍数增⼤(D) 带宽增⼤10、在单相桥式整流电路中，设输⼊电压的有效值为U2，则负载电阻R L上平均电压等于（A）0.9U2(B) 0.45U2(C)U2(D) U2三、分析判断题（共3题，每题6分，共18分）1、图⽰各电路对输⼊正弦信号能否实现正常放⼤，并说明理由。

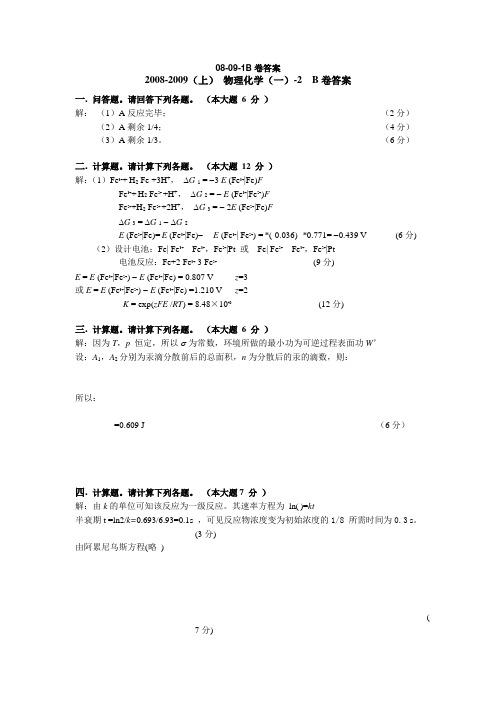

08-09-1B卷答案2008-2009（上）物理化学（一）-2 B卷答案一.问答题。

请回答下列各题。

（本大题 6 分）解：（1）A反应完毕；（2分）（2）A剩余1/4；（4分）（3）A剩余1/3。

（6分）二.计算题。

请计算下列各题。

（本大题12 分）解：（1）Fe3++H2 Fe +3H+，∆G1 = -3 E (Fe3+|Fe)FFe3++H2 Fe2+ +H+，∆G2 = - E (Fe3+|Fe2+)FFe2++H2 Fe2+ +2H+，∆G3 = -2E (Fe2+|Fe)F∆G3 = ∆G1-∆G2E (Fe2+|Fe)=E (Fe3+|Fe)-E (Fe3+| Fe2+) =*(-0.036)- *0.771= -0.439 V(6分)（2）设计电池：Fe| Fe3+Fe3+，Fe2+|Pt 或Fe| Fe2+Fe3+，Fe2+|Pt电池反应：Fe+2 Fe3+ 3 Fe2+ (9分)E = E (Fe3+|Fe2+) - E (Fe3+|Fe) = 0.807 V z=3或E = E (Fe3+|Fe2+) - E (Fe3+|Fe) =1.210 V z=2K = exp(zFE /RT) = 8.48×1040 (12分)三.计算题。

请计算下列各题。

（本大题 6 分）解：因为T，p恒定，所以σ为常数，环境所做的最小功为可逆过程表面功W’设：A1，A2分别为汞滴分散前后的总面积，n为分散后的汞的滴数，则：所以：=0.609 J （6分）四.计算题。

请计算下列各题。

（本大题7 分）解：由k的单位可知该反应为一级反应。

其速率方程为ln()=kt半衰期t =ln2/k=0.693/6.93=0.1s ，可见反应物浓度变为初始浓度的1/8 所需时间为0.3 s。

(3分)由阿累尼乌斯方程(略)(7分)五.计算题。

请计算下列各题。

（本大题4分）解：k=，= ；=+＋－即=＋＋－E a=（E1 +E2+E3－E－1)=（423+201+29－0）kJ-mol－1=327 kJ-mol－1 （4分）六.计算题。

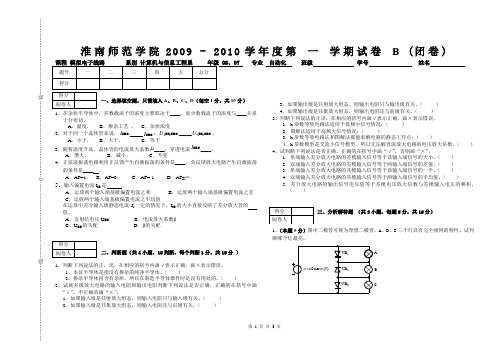

第 1 页 共 3 页 淮南师范学院2009 - 2010学年度第 一 学期试卷 B (闭卷) 课程 模拟电子线路 系别 计算机与信息工程系 年级 08、07 专业 自动化 班级 学号 姓名 题号 一 二 三 四 五 总分 得分

一、选择填空题，只需填入A、B、C、D（每空1分，共10分） 1、在杂质半导体中，多数载流子的浓度主要取决于____，而少数载流子的浓度与____关系十分密切。 A．温度， B．掺杂工艺 ， C．杂质浓度 2、对于同一个晶体管来说，CBOI CEOI；(BR)CBOU_____(BR)CEOU。 A．小于， B．大于， C．等于 3、随着温度升高，晶体管的电流放大系数β____，穿透电流CEOI____。 A．增大， B．减小， C．不变 4、正弦波振荡电路利用正反馈产生自激振荡的条件是____；负反馈放大电路产生自激振荡的条件是____ 。 A．AF=1， B．AF=0， C．AF=-1 D．AF=∞ 5、输入偏置电流IIB是 。

A．运放两个输入端基极偏置电流之和 B．运放两个输入端基极偏置电流之差 C．运放两个输入端基极偏置电流之平均值 在运放中差分输入级静态电流IC一定的情况下，IIB的大小直接反映了差分放大管的 值。 A．发射结电压UBE B．电流放大系数 C．UBE的失配 D．的失配

二、判断题（共4小题，15判断，每个判断1分，共15分 ） 1、判断下列说法的正、误，在相应的括号内画√表示正确，画×表示错误。 1．本征半导体是指没有掺杂的纯净半导体。（ ） 2．掺杂半导体因含有杂质，所以在制造半导体器件时是没有用处的。（ ） 2、试就多级放大电路的输入电阻和输出电阻判断下列说法是否正确，正确的在括号中画“√”，不正确的画“×”。 1．如果输入级是共射放大组态，则输入电阻只与输入级有关。（ ） 2．如果输入级是共集放大组态，则输入电阻还与后级有关。（ ）

卷号：A湖北工业大学二OO 九 —二O 一O 学年第二学期期末考试电路理论（一）－1 试题(闭卷)（09电信 自动化 通信 电气等专业用）注意：学号、姓名和所在年级班级不写、不写全或写在密封线外者，试卷作废。

一、填空题：（每题3分，共15分）1．对于平面电路，所列写回路方程中的未知变量是__________，节点方程中的未知变量是__________。

2．含有理想运放的电路如图所示，则u o / u i = 。

3．如左下图所示，该电路的有功功率为_________，无功功率为 。

4．RLC 并联电路中，当电路达到谐振时，电路呈 性，此时电路无功功率为 ，并联谐振又称为 谐振。

5. 欲使如下图所示正弦交流电路的功率因数为0.707，则Cω1=_____。

-1-一、密封线内不准答题。

二、姓名、准考证号不许涂改，否则试卷无效。

三、考生在答题前应先将姓名、学号、年级和班级填写在指定的方框内。

四、试卷印刷不清楚。

可举手向监考教师询问。

所在年级、班级注意-+U =∙-Ωj10Ω--j/二、判断题：（每题2分，共10 分）6. 电压源在任何情况下都是对外电路提供能量的。

7. 节点电压法对平面和非平面电路都适用。

8. 当电路中存在受控源时，不能使用叠加定理分析电路.。

9.发生串联谐振时，电感和电容两端的分电压有效值小于等于外加总电压的有效值。

10. 用并联电容法提高功率因数时，有功功率变大，无功功率变小。

三、单项选择题：在下列各题中，有四个备选答案，请将其中唯一正确答案填入题干的括号中。

(每题 4分，共16 分) 11．电路如左下图所示，则图中电压U 为A .V 8 B.V 16 C.V 6 D.V 412．电路如右上图所示，t t u i ωsin 2220)(= V ，且1=CR ω，则)(0t u 为 A .V t ( sin )45220︒-ω B.V t ( sin )452110︒-ω C.V t ( sin )45220︒+ω D.V t ( sin )452110︒+ω 13．电路如左下图(a)所示，电路中电流、电压的相量图如左下图(b)所示，则阻抗21,Z Z 和该电路的等效阻抗Z 的性质分别为A. 感性、容性、容性B. 感性、感性、容性C. 容性、感性、感性D. 感性、容性、感性-2-+- U(a)∙U - + 2∙I2ZN ’NN I2∙I1∙I∙U(b)- )(t o三相电路如右上图所示，设三相对称线电压Ω=∠=10,30380aABZVU，Ω-=1010jZb，Ω+=1010jZc，则C相电流CI和中线电流NI 分别为A.AA︒∠︒∠030,22； B.AA︒∠︒-∠03,75211；C.AA0,22︒∠；D.AA︒∠︒∠03,75211。

模拟电子技术基础试题汇总一.选择题1．当温度升高时，二极管反向饱和电流将 ( A )。

A 增大B 减小C 不变D 等于零2. 某三极管各电极对地电位如图所示，由此可判断该三极管( D )A. 处于放大区域B. 处于饱和区域C. 处于截止区域D. 已损坏3. 某放大电路图所示.设V CC>>V BE, L CEO≈0，则在静态时该三极管处于( B )A.放大区B.饱和区C.截止区D.区域不定4. 半导体二极管的重要特性之一是( B )。

( A)温度稳定性 ( B)单向导电性 ( C)放大作用 ( D)滤波特性5. 在由NPN型BJT组成的单管共发射极放大电路中，如静态工作点过高，容易产生( B )失真。

( A)截止失真 ( B)饱和v失真 ( C)双向失真 ( D)线性失真6.电路如图所示，二极管导通电压U D＝0.7V，关于输出电压的说法正确的是( B )。

A：u I1=3V，u I2=0.3V时输出电压为3.7V。

B：u I1=3V，u I2=0.3V时输出电压为1V。

C：u I1=3V，u I2=3V时输出电压为5V。

D：只有当u I1=0.3V，u I2=0.3V时输出电压为才为1V。

7.图中所示为某基本共射放大电路的输出特性曲线，静态工作点由Q2点移动到Q3点可能的原因是。

A：集电极电源+V CC电压变高B：集电极负载电阻R C变高C：基极电源+V BB电压变高D：基极回路电阻R b 变高。

8. 直流负反馈是指( C )A. 存在于RC耦合电路中的负反馈B. 放大直流信号时才有的负反馈C. 直流通路中的负反馈D. 只存在于直接耦合电路中的负反馈9. 负反馈所能抑制的干扰和噪声是( B )A 输入信号所包含的干扰和噪声 B. 反馈环内的干扰和噪声C. 反馈环外的干扰和噪声D. 输出信号中的干扰和噪声10. 在图所示电路中，A为理想运放，则电路的输出电压约为( A )A. －2.5VB. －5VC. －6.5VD. －7.5V11. 在图所示的单端输出差放电路中，若输入电压△υS1=80mV, △υS2=60mV,则差模输入电压△υid为( B )A. 10mVB. 20mVC. 70mVD. 140mV12. 为了使高内阻信号源与低阻负载能很好地配合，可以在信号源与低阻负载间接入( C )。

模拟电子技术基础试题汇总一.选择题1．当温度升高时，二极管反向饱和电流将 ( A )。

A 增大B 减小C 不变D 等于零2. 某三极管各电极对地电位如图所示，由此可判断该三极管( D )A. 处于放大区域B. 处于饱和区域C. 处于截止区域D. 已损坏3. 某放大电路图所示.设V CC>>V BE, L CEO≈0，则在静态时该三极管处于( B )A.放大区B.饱和区C.截止区D.区域不定4. 半导体二极管的重要特性之一是( B )。

( A)温度稳定性 ( B)单向导电性 ( C)放大作用 ( D)滤波特性5. 在由NPN型BJT组成的单管共发射极放大电路中，如静态工作点过高，容易产生( B )失真。

( A)截止失真 ( B)饱和v失真 ( C)双向失真 ( D)线性失真6.电路如图所示，二极管导通电压U D＝0.7V，关于输出电压的说法正确的是( B )。

A：u I1=3V，u I2=0.3V时输出电压为3.7V。

B：u I1=3V，u I2=0.3V时输出电压为1V。

C：u I1=3V，u I2=3V时输出电压为5V。

D：只有当u I1=0.3V，u I2=0.3V时输出电压为才为1V。

7.图中所示为某基本共射放大电路的输出特性曲线，静态工作点由Q2点移动到Q3点可能的原因是。

A：集电极电源+V CC电压变高B：集电极负载电阻R C变高C：基极电源+V BB电压变高D：基极回路电阻R b 变高。

8. 直流负反馈是指( C )A. 存在于RC耦合电路中的负反馈B. 放大直流信号时才有的负反馈C. 直流通路中的负反馈D. 只存在于直接耦合电路中的负反馈9. 负反馈所能抑制的干扰和噪声是( B )A 输入信号所包含的干扰和噪声 B. 反馈环内的干扰和噪声C. 反馈环外的干扰和噪声D. 输出信号中的干扰和噪声10. 在图所示电路中，A为理想运放，则电路的输出电压约为( A )A. －2.5VB. －5VC. －6.5VD. －7.5V11. 在图所示的单端输出差放电路中，若输入电压△υS1=80mV, △υS2=60mV,则差模输入电压△υid为( B )A. 10mVB. 20mVC. 70mVD. 140mV12. 为了使高内阻信号源与低阻负载能很好地配合，可以在信号源与低阻负载间接入( C )。

湖北理工18套模拟电子技术试题及答案[1]《模拟电子技术》模拟试题一一、填空题：（每空1分共40分）1、PN结正偏时（），反偏时（），所以PN结具有（）导电性。

2、漂移电流是（）电流，它由（）载流子形成，其大小与（）有关，而与外加电压（）。

3、所谓理想二极管，就是当其正偏时，结电阻为（），等效成一条直线；当其反偏时，结电阻为（），等效成断开；4、三极管是（）控制元件，场效应管是（）控制元件。

5、三极管具有放大作用外部电压条件是发射结（），集电结（）。

6、当温度升高时，晶体三极管集电极电流Ic（），发射结压降（）。

7、三极管放大电路共有三种组态分别是（）、（）、（）放大电路。

8、为了稳定三极管放大电路的静态工作点，采用（）负反馈，为了稳定交流输出电流采用（）负反馈。

9、负反馈放大电路和放大倍数A F=（），对于深度负反馈放大电路的放大倍数A F=（）。

10、带有负反馈放大电路的频带宽度BW F=（）BW，其中BW=（），（）称为反馈深度。

11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（）信号，而加上大小相等、极性相反的两个信号，称为（）信号。

12、为了消除乙类互补功率放大器输出波形的（）失真，而采用（）类互补功率放大器。

13、OCL电路是（）电源互补功率放大电路；OTL电路是（）电源互补功率放大电路。

14、共集电极放大电路具有电压放大倍数（），输入电阻（），输出电阻（）等特点，所以常用在输入级，输出级或缓冲级。

15、差分放大电路能够抑制（）漂移，也称（）漂移，所以它广泛应用于（）电路中。

16、用待传输的低频信号去改变高频信号的幅度称为（），未被调制的高频信号是运载信息的工具，称为（）。

17、模拟乘法器输出与输入的关系式是U0=（），电路符号是（）。

二、选择题（每空2分共30分）1、稳压二极管是一个可逆击穿二极管，稳压时工作在（）状态，但其两端电压必须（），它的稳压值Uz才有导通电流，否则处于（）状态。
