二级建造师 机电工程管理与实务 冲刺串讲 (3)工业机电工程施工技术1

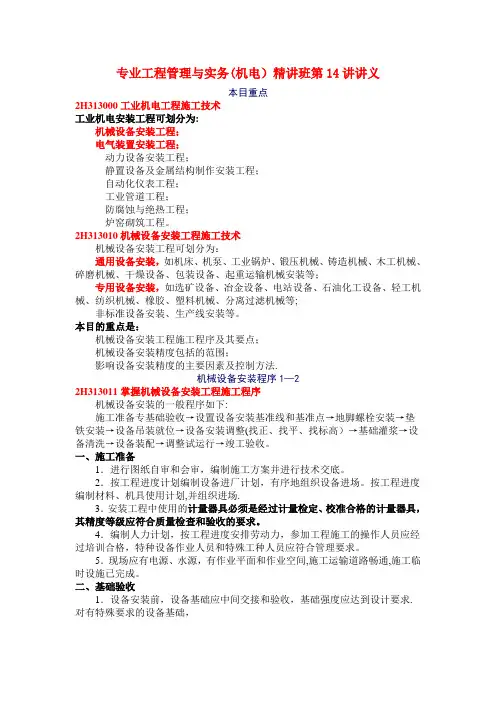

 工业机电工程施工技术（16个考点） 考点 机械设备安装的施工程序和要求 ★★★ P35~P43 一、机械设备安装的一般程序 机械设备安装的一般程序为：施工准备→设备开始检查→基础测量放线→基础检查验收→垫铁设置→设备吊装就位→设备安装调整→设备固定于灌浆→零部件清洗与装配→润滑与设备加油→设备试运转→工程验收。 考点 机械设备安装的施工程序和要求 ★★★ P35~P43 二、机械设备安装的一般要求 （二）设备开箱检查 设备开箱检查参加单位——施工单位、建设单位、监理单位、供货单位。检查并记录： （1）箱号、箱数以及包装情况； （2）设备名称、规格和型号，重要部件还需按质量标准进行检查验收； （3）随机技术文件（如，使用说明书、合格证明书，装箱清单）及专用工具； （4）有无缺损件，表面有无损坏和锈蚀； （5）其他需要记录的事项。 考点点读：一般设备检查验收有四项内容：核对验证、外观检查、运转调试检验、技术资料验收。 考点 机械设备安装的施工程序和要求 ★★★ P35~P43 （三）基础测量放线 2. 基准线和基准点的设置要求 （1）机械设备就位前，按工艺布置图并依据测量控制网或相关建筑物轴线、边缘线、标高线，划定安装的基准线和基准点。 3. 永久基准线和基准点的设置要求 永久基准线和基准点的设置要求 永久中心标板和基准点的设置通常是在主轴线和重要的中心线部位。例如：烧结机的主轴线（纵向中心线）和头部大星轮轴线（横向中心线） 对于重要、重型、特殊设备需设置沉降观测点 考点 机械设备安装的施工程序和要求 ★★★ P35~P43 （四）基础检查验收 1. 基础混凝土强度检查验收 （1）基础施工单位应提供设备基础质量合格证明文件，主要检查验收其混凝土配合比、混凝土养护及混凝土强度是否符合设计要求。 （2）若对设备基础的强度有怀疑时，可请有检测资质的工程检测单位，采用回弹法或钻芯法等对基础的强度进行复测。 （3）重要的设备基础有预压，和沉降观测要求时，应经预压合格，并有预压和沉降观测的详细记录。 考点 机械设备安装的施工程序和要求 ★★★ P35~P43 2. 设备基础位置、几何尺寸检查验收（安装单位要复检） 3. 设备基础外观质量检查验收 4. 预埋地脚螺栓检查验收 （1）直埋地脚螺栓中心距、标高及露出基础长度符合设计或规范要求 （2）对预留地脚螺栓孔要检查： 1）中心位置 2）深度 3）孔壁铅垂度 4）有无露筋 5）有无凹凸 考点 机械设备安装的施工程序和要求 ★★★ P35~P43 5. 设备基础常见的质量通病 （1）设备基础上平面标高超差。 （2）预埋地脚螺栓的位置、标高超差。 （3）预留地脚螺栓孔深度超差，过浅会使地脚螺栓无法正确埋设。 考点点读：与“设备基础对安装精度的影响主要是强度和沉降”区分开来。 考点 机械设备安装的施工程序和要求 ★★★ P35~P43 （七）设备安装调整 1. 设备找平、找正、找标高 （1）设备找平：在设备精加工面上选择测定；方法：调整垫铁高度 （2）设备找正。 设备找正检测方法：钢丝挂线法（精度1mm）；放大镜观察接触法（精度0.05mm）；导电接触信号法（精度0.05mm）；经纬仪、精全站仪（更精确） （3）设备找标高。方法：调整垫铁高度 考点 机械设备安装的施工程序和要求 ★★★ P35~P43 （八）设备固定与灌浆 2. 设备灌浆 （1）设备灌浆分为一次灌浆和二次灌浆。一次灌浆是设备粗找正后，对地脚螺栓预留孔进行灌浆。二次灌浆是设备精找正、地脚螺栓紧固、检测项目合格后对设备底座和基础间进行的灌浆。 考点 机械设备安装的施工程序和要求 ★★★ P35~P43 （九）零部件的装配与清洗 1. 设备零部件装配的一般步骤： （1）熟悉装配图、技术说明、设备结构和配合精度，确定装配顺序和方法； （2）清理装配场地，按装配或拆卸程序摆放零部件，准备工器具和材料； （3）检查装配零部件的外观、配合尺寸、配合精度等，作好标记和记录 （4）装配零部件清洗、涂润滑油脂。 （5）由小到大，从简单到复杂进行组合件装配； （6）由组合件进行部件装配； （7）先主机后辅机，由部件进行总装配。 考点 机械设备安装的施工程序和要求 ★★★ P35~P43 2. 常见的零部件装配 （1）螺纹联接件装配 有预紧力要求的螺纹联接常用紧固方法：定力矩法、测量伸长法、液压拉伸法、加热伸长法。 （2）过盈配合件装配 （3）对开式滑动轴承装配 1）轴瓦的刮研 一般先刮下瓦，后刮上瓦；设备精平后进行。 2）轴承的安装 考点 机械设备安装的施工程序和要求 ★★★ P35~P43 3）轴承间隙的检测及调整 顶间隙：轴颈与轴瓦的顶间隙可用压铅法检查，铅丝直径不宜大于顶间隙的3倍。 侧间隙：轴颈与轴瓦的侧间隙采用塞尺进行测量，塞尺塞入间隙的长度不应小于轴颈直径1/4。 考点 机械设备安装的施工程序和要求 ★★★ P35~P43 （十一）设备试运转及验收

考点 机械设备安装精度的控制 ★★ P43~P45 二、影响设备安装精度的因素 考点 机械设备安装精度的控制 ★★ P43~P45 三、设备安装精度的控制方法 3. 必要时为抵消过大的装配或安装累积误差，在适当的位置利用补偿件进行调节或修配 4. 设备安装精度的偏差（允许的偏差），宜符合下列要求 （1）有利于抵消设备附属件安装后重量的影响； （2）有利于抵消设备运转时产生的作用力的影响； （3）有利于抵消零部件磨损的影响； （4）有利于抵消摩擦面间油膜的影响。 考点 机械设备安装精度的控制 ★★ P43~P45 四、设备安装偏差方向的控制 1. 补偿温度变化所引起的偏差运行中温度高的机器应低于温度低的机器 如：汽轮机、干燥机应低于发电机、鼓风机、电动机 调整两轴线倾斜精度时，上部间隙小于下部间隙，调整两端面间隙时选择较大值； 2. 补偿受力所引起的偏差。 3. 补偿使用过程中磨损所引起的偏差。 4. 设备安装精度偏差的相互补偿，不产生偏差积累。 考点 电气装置安装工程的施工程序和要求 ★★ P45~P48 一、电气装置安装的施工程序 （1）电气装置安装的一般施工程序 埋管、埋件→设备安装→电线、电缆敷设→回路接通→检查、试验、调试→通电试运行→交付使用 （2）油浸式电力变压器的施工程序 开箱检查→二次搬运→设备就位→吊芯检查→附件安装→滤油、注油→绝缘测试→交接试验→验收 变压器是否需要吊芯检查，根据： ① 变压器大小 ② 制造厂规定 ③ 存放时间 ④ 运输过程有无异常而确定。 考点 电气装置安装工程的施工程序和要求 ★★ P45~P48 （二）电气装置安装的施工技术要求 高压电气装置通电前进行交接试验，作用是检定设备安装质量是否合格，判断电气设备是否可以投入使用。 考点 电气装置安装工程的施工程序和要求 ★★ P45~P48 （四）试运行 1. 电气装置及供电系统试运行的条件 （1）电气装置安装完整齐全，连接回路接线正确、齐全、完好。 （2）供电回路应核对相序无误，电源和特殊电源应具备供电条件。 （3）电气装置应经绝缘检查符合合格标准，接地良好。 （4）环境整洁，应有的封闭已做好。 （5）测量仪表校验合格，二次回路通电检查动作无误。 （6）供电系统的保护整定值已按设计要求整定完毕。 考点 电气装置安装工程的施工程序和要求 ★★ P45~P48 2. 安全防范要求 （1）高压开关柜闭锁保护装置必须完好可靠，常规的"五防连锁"是防止误合、误分断路器；防止带负荷分、合隔离开关；防止带电挂地线；防止带电合接地开关；防止误入带电间隔。 （6）电气操作人员必须经过专门培训，具备电工特种作业操作证资格。 考点 输配电线路的施工要求 ★★ P49~P57 （一）电力架空线路施工工序 1）熟悉工程图纸，明确设计要求； 2）按施工图计算出工程量，准备材料和机具； 3）现场勘察，测量定位，确定线路走向； 4）按地理情况和施工机械开挖电线杆基础坑； 5）电杆、横担、瓷瓶和各类金具检查及组装； 6）根据杆位土质情况进行基础施工和立杆； 7）拉线制作与安装； 8）放线、架线、紧线、绑线及连线； 9）送电运行验收，竣工资料整理。 考点 输配电线路的施工要求 ★★ P49~P57 （九）导线架设 2. 导线连接要求 （1）导线连接应接触良好，其接触电阻不应超过同长度导线电阻的1. 2倍； （2）导线连接处应有足够的机械强度，其强度不应低于导线强度的90%； （3）在任一档距内的每条导线，只能有一个接头； （4）不同金属、不同截面的导线，只能在杆上跳线处（跳线环）连接； （5）导线钳压连接前，要选择合适的连接管，其型号应与导线相符。 考点 输配电线路的施工要求 ★★ P49~P57 （十）线路试验 1. 测量线路的绝缘电阻应不小于验收规范的规定； 2. 架空线各相的两侧相位应一致； 3. 在额定电压下对空载线路的冲击合闸试验应进行3次； 4. 测量干他的接地电阻应符合设计的规定； 5. 导线接头测试课采用红外线测温仪，通过导线接头温度的测量，来检验接头的连接质量。 考点 输配电线路的施工要求 ★★ P49~P57
