深水桩基础施工工艺细则

深水基础钢板桩围堰内支撑水下安装施工工法深水基础钢板桩围堰内支撑水下安装施工工法一、前言深水基础钢板桩围堰内支撑水下安装施工工法是一种适用于深水区域基础施工的工法。

相比传统的陆上施工，它具有施工周期短、施工成本低、工程质量高等优势，因此在近年来得到了广泛应用。

二、工法特点该工法采用了深水钢板桩围堰结构，通过围堰围合和抽采污水，在围堰内进行水下安装作业。

与传统的陆上施工相比，该工法具有施工环境复杂、水下作业困难等特点。

三、适应范围深水基础钢板桩围堰内支撑水下安装施工工法适用于深水区域的基础施工，特别是适用于河流、湖泊和海洋等深水环境。

在这些地方，该工法可以有效解决施工中的水下安装问题。

四、工艺原理该工法通过围堰围合施工区域，然后抽采区域内的污水，将施工区域排空。

接下来，使用专业工具，如水下重锤等，进行深水下的基础安装作业。

该工法的理论依据是围堰的有效隔水性能和施工区域的高效抽水系统。

五、施工工艺1. 围堰施工：在施工区域周围搭建围堰，确保围堰结构的完整性，围堰的高度要能够完全覆盖施工区域，以防止水流进入施工区域。

2. 污水抽采：使用专业抽水机将施工区域内的污水抽出，保持施工区域干燥。

3. 基础安装：使用水下重锤等工具进行基础的安装作业，保证基础的稳定性和准确性。

4. 工程完工：施工完成后，根据需要进行后续的填充和封堆等工作，确保基础的完整性和稳定性。

六、劳动组织施工期间需要有合理的劳动组织，包括工人、技术人员和管理人员。

工人负责具体的施工操作，技术人员负责指导和监督，管理人员负责协调各个环节和资源的调配。

七、机具设备该工法所需的机具设备包括围堰搭建设备、污水抽水机、水下重锤等。

围堰搭建设备需要具备围堰搭建的功能和操作性，污水抽水机需要具备大流量、高抽水效率和可靠性，水下重锤需要具备高能量和精准控制等特点。

八、质量控制为了确保施工质量达到设计要求，需要采取一系列质量控制措施，包括施工人员的素质培训，施工过程中的实时监测和记录，以及对施工结果的检验和评估。

深水桩基施工方案一、前言深水桩基施工是在水下开挖土层，钻孔设立桩基，是用于水下建筑物的基础工程。

本文将详细讨论深水桩基施工方案的制定和实施过程，以确保工程质量和安全。

二、方案制定2.1 前期准备在制定深水桩基施工方案之前，需要做好前期准备工作，包括对施工场地进行勘测、设计桩基类型、确认施工工具和设备。

2.2 桩基设计根据水下地质条件和建筑物荷载等要求，确定桩径、桩长和桩基布置方式，结合深水施工的特点进行设计。

2.3 施工计划制定详细的施工计划，包括施工时间、人员配备、材料采购、施工顺序等内容，确保工程按计划顺利进行。

三、施工实施3.1 环境保护深水桩基施工必须注意保护水下环境，采取必要措施减少对水生生物的影响，避免水质污染。

3.2 桩基开挖采用合适的设备和工艺，在水下开挖桩基孔洞，确保桩基的稳定性和承载能力。

3.3 桩基设置根据设计要求，将预制好的桩体沉入孔洞中，调整位置和垂直度，灌注灰浆以固定桩基。

四、质量控制4.1 施工监测在施工过程中，通过监测设备对桩基的沉降、变形等情况进行实时监测，及时调整施工工艺。

4.2 质量验收完成桩基施工后，进行验收并出具检测报告，确保桩基符合设计要求，保证工程质量。

五、安全保障5.1 安全措施在深水施工中，严格执行安全操作规程，加强现场安全防护，杜绝事故发生，确保工人人身安全。

5.2 突发事件处理针对施工中可能出现的突发事件，制定应急预案，做好危险性评估和应急演练，保障施工人员的安全。

六、总结通过对深水桩基施工方案的制定和实施过程的分析，可以看出深水桩基施工是一项复杂而重要的工程，需要严格按照设计要求进行施工，同时注重环境保护和安全管理，以确保工程顺利完成，为水下建筑物的施工提供坚实的基础支持。

深水桩基加固施工方案一、前言深水桩基加固是建筑工程中一项重要的工程技术，它可以有效地提高桩基的承载能力和稳定性，保证建筑物的安全运行。

本文将介绍深水桩基加固施工方案，包括方案概述、施工准备、施工过程和质量控制等内容。

二、方案概述深水桩基加固施工方案是指在普通桩基施工的基础上，通过采取一系列加固措施，提高桩基的承载能力和稳定性。

深水桩基加固施工方案包括以下几个步骤：1.确定桩基加固的需求和目标；2.选择合适的加固措施和施工方法；3.制定详细的施工方案和施工计划；4.实施施工并进行质量控制；5.验收和监测加固效果。

三、施工准备在进行深水桩基加固施工前，需要进行充分的施工准备工作，包括：1.勘察设计：对桩基进行详细的勘察设计，确定加固措施和方案；2.材料准备：准备好所需的加固材料和设备；3.安全防护：做好安全防护工作，确保施工安全；4.环境保护：保护施工环境，减少对周围环境的影响；5.管理组织：建立施工管理组织，合理分工，确保施工顺利进行。

四、施工过程深水桩基加固施工通常包括以下几个步骤：1.桩基清理：清理桩基表面的泥土和杂物；2.钻孔灌浆：在桩基周围钻孔，并进行灌浆；3.钢筋加固：在桩基周围加固钢筋网或钢筋筋笼；4.砼浇筑：浇筑混凝土，在桩基周围形成加固层；5.养护完成：对加固层进行养护，确保加固效果。

五、质量控制在深水桩基加固施工过程中，需要进行严格的质量控制，确保施工质量。

质量控制包括以下几个方面：1.施工过程管控：对施工过程进行全程监控，确保施工顺利进行；2.质量检测：对加固材料和施工质量进行检测，及时发现并解决质量问题；3.验收验收：进行加固效果验收，确保加固效果达到设计要求；4.档案管理：建立完善的档案管理制度，记录施工全过程，为日后的维护和管理提供参考依据。

六、结论深水桩基加固施工是一项复杂的工程技术，需要充分的施工准备和严格的质量控制。

通过制定科学合理的施工方案和严格执行，可以提高桩基的承载能力和稳定性，确保建筑物的安全运行。

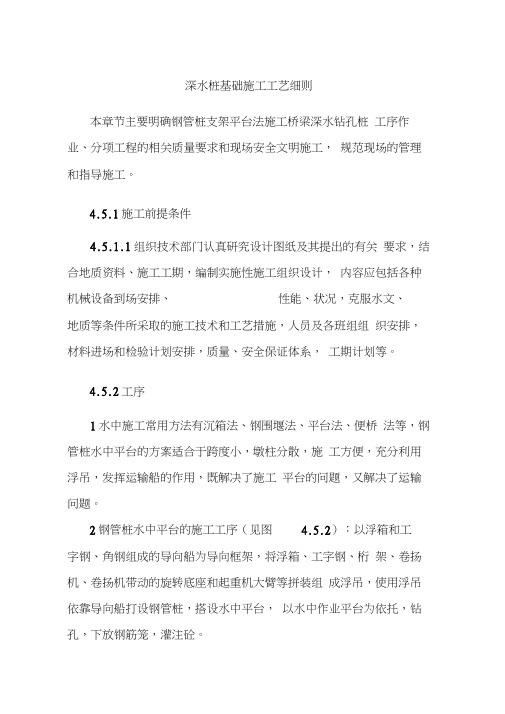

深水桩基础施工工艺细则本章节主要明确钢管桩支架平台法施工桥梁深水钻孔桩工序作业、分项工程的相关质量要求和现场安全文明施工，规范现场的管理和指导施工。

4.5.1施工前提条件4.5.1.1组织技术部门认真研究设计图纸及其提出的有关要求，结合地质资料、施工工期，编制实施性施工组织设计，内容应包括各种机械设备到场安排、性能、状况，克服水文、地质等条件所采取的施工技术和工艺措施，人员及各班组组织安排，材料进场和检验计划安排，质量、安全保证体系，工期计划等。

4.5.2工序1水中施工常用方法有沉箱法、钢围堰法、平台法、便桥法等，钢管桩水中平台的方案适合于跨度小，墩柱分散，施工方便，充分利用浮吊，发挥运输船的作用，既解决了施工平台的问题，又解决了运输问题。

2钢管桩水中平台的施工工序（见图 4.5.2）：以浮箱和工字钢、角钢组成的导向船为导向框架，将浮箱、工字钢、桁架、卷扬机、卷扬机带动的旋转底座和起重机大臂等拼装组成浮吊，使用浮吊依靠导向船打设钢管桩，搭设水中平台，以水中作业平台为依托，钻孔，下放钢筋笼，灌注砼。

3首先要修建临时码头，以便于运输船、浮吊的停泊，码头距离桥位不可过远或过近，以200米为宜；各种器材下水并在码头边利用吊车拼装浮吊；浮吊拼装完毕埋设地垄、锚碇，抛锚定位；测量水深定位导向船；打设钢管桩；拼装平台；下放钢护筒；吊拼钻机，钻机就位；钻孔；终孔后反循环清孔；下放钢筋笼；灌注砼。

4.5.3 施工技术4.531水中平台的设计根据桩位情况（以一排2根桩为例），确定钢管桩支架平台的布置型式，根据不同桩间距调整内侧两排管桩间距；水中平台由12根$ 720mm的钢管桩、两根140a工字钢纵梁、四根I40工字钢横梁、角钢斜撑若干根组成。

详细布置见图4.5.3。

4.5.4施工工艺4.5.4.1根据现场地形情况选择合适地点制作临时码头，组织各种器材下水，拼装浮箱、浮吊及导向船等。

4.5.4.2钢管桩及钢护筒的制作钻机移位 一► 拆除平台图4.5.2深水桩基施工工艺流程图4.5.3钻孔桩施工平台钢管桩选用10mm 厚的钢板，钢护筒选用 12mm （上部） 和14mm （底部两小节）厚的两种钢板，卷板机的最大卷板 幅宽1.8m ，14mm 的钢板宽度为1.8m ，卷成后每小节护筒 长度为1.8m ，12mm 的钢板宽度为1.5m ，卷成后每小节护筒 长度为1.5m , 10mm 的钢板宽度为1.3m 。

深水桩基施工工法（YJGF）一、前言深水中修建桥梁等其他建筑物时，为了确保施工安全，使基础施工方便易行，减少施工干扰，降低工程成本，可采取钢管桩水中平台方案施工水中钻孔桩的施工。

二、工法特点1、施工过程中陆地之间的联系非常方便，顺利地解决了水中运输问题，并且安全可靠。

2、平台搭设方法简单，并且施工过程中处处有平台，即使毫无水上生活经验，工人也可顺利施工而不会造成晕船现象。

三、适用范围1、水深在30米范围的深水基础施工，2、跨越水库、河流、海湾的铁路公路桥梁深水基础。

四、施工工艺（一）工艺原理将浮箱、工字钢、桁架、卷扬机、卷扬机带动的旋转底座和起重机大臂等拼装组成浮吊，利用浮吊将浮箱和工字钢组成的导向船为导向框架，使用浮吊依靠导向船打设钢管桩，搭设水中平台，以水中作业平台为依托，下设钢护筒、钻孔、下放钢筋笼、灌注混凝土。

（二）工艺流程（见图一）(三)施工方法要点1、钢管桩及钢护筒的制作钢管桩所用的钢管和钻孔的水中部分所用的钢护筒，均现场卷制。

一般选用10~14mm厚的钢板，卷成小节后，将小节焊接成大节。

每节钢管之间采用内外周圈焊接，焊缝宽度不小于2cm。

2、浮箱拼装浮箱是浮吊的基础，由若干个小钢箱组成。

小钢箱外型为长方体底部周边为圆角，顶部为长方形，钢箱钢板厚度3mm，内部有钢制中隔板，顶部焊有带螺栓眼和卡销眼的角钢及钢板，小钢箱之间通过螺栓和卡销来互相连接，顶部预留有锚栓孔，以连接固定锚机或其他需要固定的设备。

深水桩基施工工艺流程图（图一）在岸边用汽车吊依次将小钢箱吊放下水,通过螺栓连接和卡销连接并用的方式拼装成一个大浮箱。

(三)施工方法要点1、钢管桩及钢护筒的制作钢管桩所用的钢管和钻孔的水中部分所用的钢护筒，均现场卷制。

一般选用10~14mm厚的钢板，卷成小节后，将小节焊接成大节。

每节钢管之间采用内外周圈焊接，焊缝宽度不小于2cm。

2、浮箱拼装浮箱是浮吊的基础，由若干个小钢箱组成。

小钢箱外型为长方体底部周边为圆角，顶部为长方形，钢箱钢板厚度3mm，内部有钢制中隔板，顶部焊有带螺栓眼和卡销眼的角钢及钢板，小钢箱之间通过螺栓和卡销来互相连接，顶部预留有锚栓孔，以连接固定锚机或其他需要固定的设备。

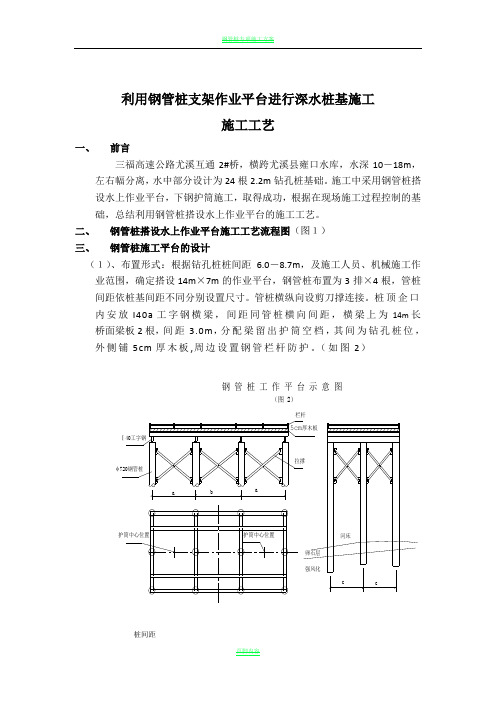

利用钢管桩支架作业平台进行深水桩基施工施工工艺一、前言三福高速公路尤溪互通2#桥，横跨尤溪县雍口水库，水深10－18m，左右幅分离，水中部分设计为24根2.2m钻孔桩基础。

施工中采用钢管桩搭设水上作业平台，下钢护筒施工，取得成功，根据在现场施工过程控制的基础，总结利用钢管桩搭设水上作业平台的施工工艺。

二、钢管桩搭设水上作业平台施工工艺流程图（图１）三、钢管桩施工平台的设计（１）、布置形式：根据钻孔桩桩间距6.0－8.7m，及施工人员、机械施工作业范围，确定搭设14m×7m的作业平台，钢管桩布置为3排×4根，管桩间距依桩基间距不同分别设置尺寸。

管桩横纵向设剪刀撑连接。

桩顶企口内安放I40a工字钢横梁，间距同管桩横向间距，横梁上为14m长桥面梁板2根，间距3.0m，分配梁留出护筒空档，其间为钻孔桩位，外侧铺5cm厚木板,周边设置钢管栏杆防护。

（如图2）桩间距单位：米（２）、平台检算：１、根据施工机械（钻机）、人员、工字钢、桥面板自重及钻机作业冲击力，确定所承受荷载：钻机自重：12t；锤重：8t工字钢及桥面板自重：67.6×7.0×4＋14×80×2=4.1t人员及施工荷载：2KN总荷载：243KN考虑冲击荷载取1.3系数P=316KN每根钢管桩所承荷载P1=316÷12=26.3KN２、根据地质资料显示，河床软弱覆盖层较薄，其下为强风化砂岩，钢管桩采用支承桩进行检算。

单桩承载力检算：P=(0.3~0.5)R C A式中：(0.3~0.5)－系数基岩有裂纹、易风化采用0.3，匀质无裂纹采用0.45，据地质资料，取系数为0.4；R C －岩石试块单轴抗压极限强度（Kpa），地质报告显示，河床下2.0m左右强风化岩石强度为5000 Kpa；A －桩底横截面面积（m2），D=0.72 d=0.70P=0.4×5000×π×(D2-d2) ÷4=44.6KN>P1=26.3KN （合格）单桩稳定性计算：长细比λλ=μl/i式中i=截面惯性半径，i=√I/A =0.251；I－惯性矩，(1/64) π(D4-d4)；l－压杆的计算长度，l=μl，因钢管桩一端伸入岩石中，一端伸出水面，虽有斜撑连接，为增加安全系数，按一端固结，一端自由检算。

无覆盖层大直径深水桩基施工工法无覆盖层大直径深水桩基施工工法是一种在河流、湖泊或海洋等深水区域进行基础施工的技术。

下面将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

一、前言在深水区域进行基础施工是一个具有挑战性和复杂性的任务。

传统的施工工法往往需要覆盖层的存在，但是在某些情况下，不适合在水下施工。

因此，无覆盖层大直径深水桩基施工工法应运而生。

该工法能够在深水区域，特别是没有覆盖层的情况下进行基础施工，为相关工程提供了一种有效的解决方案。

二、工法特点无覆盖层大直径深水桩基施工工法具备以下几个特点：1. 适用于深水区域：该工法能够在50米以上的深水区域进行施工，解决了深水区域基础施工的难题。

2. 无需覆盖层：相比传统工法，无覆盖层大直径深水桩基施工工法无需搭建复杂的覆盖层，能够节省施工成本和时间。

3. 承载力高：由于采用了大直径桩基础，该工法具有较高的承载能力和稳定性。

4. 适应各种地质条件：该工法能够适应各种地质条件，包括软弱地基、沉积等。

三、适应范围无覆盖层大直径深水桩基施工工法适用于以下几个方面的工程项目：1. 海洋工程：如海洋油田平台、港口码头等。

2. 桥梁工程：如大跨度桥梁、高速铁路等。

3. 水电工程：如水库、水电站等。

4. 其他深水区域的基础施工项目。

四、工艺原理无覆盖层大直径深水桩基施工工法的工艺原理是基于大直径桩基础的承载能力和稳定性。

通过选择合适的桩型和施工工艺，并采取相应的技术措施，通过桩体与地基的相互作用，确保基础的稳定性和承载能力。

五、施工工艺无覆盖层大直径深水桩基施工工法的施工工艺包括以下几个阶段：1. 基础勘察：根据实际工程需求，进行基础勘察和设计，确定施工方案和工艺。

2. 桩身制作：根据设计要求，制作合适的大直径桩身，包括材料的选择、焊接等工艺。

3. 浮桩安装：通过浮船或浮吊将桩体运输至施工现场，并利用浮力安装桩身。

深水桩施工工法一、引言深水桩施工工法是一种在深水环境中进行桩基施工的特殊技术。

在海洋工程、桥梁建设、港口码头等基础设施建设中，深水桩施工工法被广泛应用。

本文将详细介绍深水桩施工工法的原理、特点、施工流程及注意事项，以期为相关工程提供参考。

二、深水桩施工工法原理深水桩施工工法主要利用钻孔灌注桩技术，通过在深水环境中钻孔、下钢筋笼、浇筑混凝土等步骤，形成承载桩。

其原理是利用钻孔机在深水环境中钻出一定直径和深度的孔洞，然后将钢筋笼放置于孔洞内，并浇筑混凝土。

在混凝土凝固后，形成具有承载能力的桩基。

三、深水桩施工工法特点1. 适用范围广：深水桩施工工法适用于各种深水环境，如海洋、湖泊、河流等。

2. 施工效率高：采用先进的钻孔设备和技术，能够快速完成钻孔和浇筑工作。

3. 施工质量稳定：通过精确控制钻孔深度和直径，以及混凝土配合比和浇筑速度，能够保证桩基的施工质量。

4. 对环境影响小：深水桩施工工法对周围环境影响较小，符合环保要求。

四、深水桩施工工法施工流程1. 准备工作：在施工前，需要对施工现场进行勘察，了解水文地质条件，确定合理的施工方案。

同时，需要准备好钻孔设备、钢筋笼、混凝土等施工材料。

2. 钻孔：使用钻孔机在深水环境中钻出一定直径和深度的孔洞。

在钻孔过程中，需要控制钻孔深度和直径，确保符合设计要求。

3. 下钢筋笼：将钢筋笼按照设计要求放置于孔洞内。

钢筋笼的放置需要保证其位置准确、稳定。

4. 浇筑混凝土：在钢筋笼放置完成后，开始浇筑混凝土。

在浇筑过程中，需要控制混凝土配合比和浇筑速度，确保混凝土能够顺利流入孔洞并充满整个孔洞。

同时，需要保证混凝土的密实度和强度符合设计要求。

5. 养护：在混凝土浇筑完成后，需要进行养护工作。

养护时间根据混凝土的强度要求而定，一般需要一定的时间才能达到设计强度。

6. 检测：在养护完成后，需要对桩基进行检测。

检测内容包括桩基的承载力、稳定性等方面。

如果检测结果符合设计要求，即可进行后续施工。

S316巢湖段（长江东路至湖光南路）改建工程K4+746.5裕溪河特大桥24#25#深水桥墩基础施工方案安徽路港公司S316巢湖段改建工程市政02标二〇一三年十二月裕溪河特大桥24#、25#深水桥墩基础施工方案一、工程概况1、桥型和结构本标段实施桩号K4+013.1-K5+461.5，为裕溪河特大桥，桥梁全长1454.4米；跨径组合为：5×25+4×30+（23.4+4×25）+9×25+（70+130+75）+23×25，按一级公路标准建设，设计速度80km/小时，桥梁全宽41m，双幅设置。

主桥平面位于4600m的圆曲线上、纵断面纵坡为+2.48%和-2.48%，单幅桥面横坡为单向2%。

跨裕溪河主桥长280m（跨径布置：75m+130m+75m），桥面宽度41m。

桩基全部采用钻孔灌注嵌岩桩基础。

24#墩（高16米）、25#墩（高17米）位于裕溪河河道内，桥位地处巢湖下游，是巢湖流域的主要入江水道，为III级航道，河底高程为1.70~0.60m，相应底宽100~110m，堤距约200m，堤顶高程9.80~11.40m，最高通航水位10.31m。

现场概况为横跨裕溪河、农田、沟塘等。

主墩52根桩基（共2墩），桩径2.0m，桩间距3.0米，承台顶面标高2.464m，河道常流水位6.5m。

技术标准1．公路等级：公路—I级；2．设计行车速度：80公里/小时；3．桥梁设计汽车荷载等级：公路－Ⅰ级；4．设计基准年：100年5．桥面宽度：全宽41.0m，双幅设置，单幅标准宽度19.0m，桥面布置为：2.5m（人行道）+3.5m（非机动车道）+0.5m(护栏)+12m （行车道）+0.5m(护栏)+3.0m(分隔带)；6．环境类别：I类环境；7．桥面铺装：10cm沥青混凝土+防水层+10cmC40防水混凝土；8．设计洪水频率：1/300；9．设计水位：300年一遇水位：11.59m，100年一遇水位：11.00m，最高通航水位：10.31m。

深水桩基础施工方案深水桩基础施工是在水深较大的海域进行桩基础施工的一种特殊工艺。

在深水区域进行桩基础施工，需要考虑到水深、海底地质情况、环境保护等因素，因此施工方案的设计至关重要。

环境背景分析深水桩基础施工往往需要在海洋环境中进行，海洋环境的特点包括水深较大、海底地质复杂、海洋生态环境敏感等。

在这样的环境中进行桩基础施工，需要考虑到环境保护和施工安全。

设计原则1.安全性：深水桩基础施工需要确保工程施工的安全性，避免人员和设备受到伤害。

2.环保性：施工过程中要尽量减少环境污染，保护海洋生态环境。

3.高效性：施工方案要尽量提高施工效率，减少工期，降低成本。

施工工艺流程1.前期准备：在施工前需要对海底地质情况进行调查，确定施工区域的海底地形和海床土质。

2.选址布设：根据地质调查结果，选择合适的施工区域，并进行桩基础的选址和布设工作。

3.桩基础施工：深水区域一般采用沉井式施工，通过在海底钻井安装导管，然后将混凝土灌注到导管中形成桩基础。

另外，也可以采用海上组装再安放到位等方式。

4.质量检验：完成桩基础施工后，需要进行质量检验，确保基础的承载力和稳定性符合要求。

施工注意事项1.施工安全：施工过程中需加强安全管理，做好安全防护设施。

2.环境保护：施工过程中避免海洋污染，减少对海洋生态环境的影响。

3.施工监控：对施工过程进行实时监控，及时发现和解决问题。

结束语深水桩基础施工是一项复杂而重要的工程，需要科学合理的施工方案来保障工程的质量和安全。

在施工过程中，要严格按照设计方案和标准操作，确保工程顺利完成。

同时，也要注重环境保护，保护海洋生态环境，实现可持续发展。
