激光微细加工技术及其在MEMS微制造中的应用 (1)

激光微纳加工技术的发展及其应用研究激光微纳加工技术是指利用激光精密加工制造微细结构的技术，通常被应用于微电子、微机械、生物医学等领域。

随着科技的不断进步，激光微纳加工技术得到了越来越广泛的应用和研究。

本文将从技术的发展历程、应用领域的扩展以及未来的发展趋势三个方面进行详述。

技术的发展历程激光微纳加工技术最初的起源可以追溯到20世纪60年代，那时候激光微加工还只是一个比较新颖的技术，仅限于表面处理和简单的开槽加工。

1965年，曾在贝尔实验室工作的Theodore Harold Maiman发明了激光，之后激光加工技术得到了快速发展，1970年代末与1980年代初先后涌现出了保护材料法、铜制蚀刻法、氧化退火法等用于激光微纳加工工艺的方法，这大大促进了激光微纳加工技术的应用。

随着半导体工厂在微米制造方面的发展，激光微纳加工技术得以进一步推广，并达到了新的发展阶段。

其中，连续激光加工和脉冲激光加工是最常用的两种激光加工方式，前者主要应用于材料切割和钻孔加工等领域，后者则主要应用于表面处理和蚀刻加工等领域。

应用领域的扩展激光微纳加工技术的应用领域非常广泛，包括微电子技术、MEMS技术、微机械技术、光电子技术、生物医学等多个领域。

其中，微电子技术是激光微纳加工技术最早应用的领域之一，主要应用于电路板的制造和封装。

MEMS技术则是一种微型机电系统技术，其利用激光微纳加工技术来制造出微型传感器、执行器和其他微型机械元件，将其安装在薄膜上，实现微型化处理。

随着科技的不断发展，MEMS技术应用的领域也不断扩展，包括气体传感器、惯性传感器、微药物泵等。

微机械技术则是利用微纳加工技术来制造微小机构的技术，如微型齿轮、微型弹簧等，将其应用于机器人、航空飞行器等领域。

光电子技术则是利用光电子器件来进行光信号处理的技术，其常用于制造芯片和半导体材料。

生物医学则是激光微纳加工技术的新兴应用领域，其应用主要集中在医疗器械的制造与研究上。

激光微加工技术在电子芯片制造中的应用研究激光微加工技术是一种以激光为工具，对微小尺寸物体进行加工和处理的高精度技术。

随着电子行业的快速发展，尤其是移动通信、物联网和人工智能等领域的迅速崛起，对电子芯片的制造和生产提出了更高的要求。

激光微加工技术以其高精度、高效率、非接触性和灵活性等特点，在电子芯片制造中得到了广泛的应用，为电子行业的发展提供了强大的支持。

首先，激光微加工技术在电子芯片制造中的应用可以实现微米级的加工精度。

传统的电子芯片制造过程中，如刻蚀、切割、开孔等工序往往依赖于化学腐蚀和机械切割等方式，但这些方法存在加工精度低、加工效率不高、对材料损伤大等问题。

而激光微加工技术可以通过控制激光的功率、扫描速度和聚焦距离等参数，实现对微小尺寸物体的高精度加工，能够满足电子芯片制造中对尺寸和形状要求的严苛需求。

其次，激光微加工技术在电子芯片制造中的应用可以提高制造效率。

激光在微加工过程中可以实现非接触式加工，避免了传统机械加工中的刀具磨损和材料损耗等问题，同时也避免了杂质和污染物对加工过程的干扰。

此外，激光微加工技术还可以实现高速扫描和快速定位，使加工过程更加快速高效。

这些特点使得激光微加工技术在电子芯片制造中能够大大提高生产效率，降低制造成本，从而满足电子行业对于大规模生产和快速交货的需求。

第三，激光微加工技术在电子芯片制造中的应用可以实现对不同材料的加工和处理。

电子芯片是由多种材料组成的，如硅基材料、金属材料、陶瓷材料等。

传统的加工方法往往只适用于特定材料，而激光微加工技术在加工过程中可以通过调整激光的功率、频率和脉冲宽度等参数，实现对不同材料的加工和处理。

例如，激光可以在硅基材料上实现精细的切割和开孔，也可以在金属材料上实现高效的焊接和打孔，同时还可以在陶瓷材料上实现高精度的加工和表面处理。

这使得激光微加工技术在电子芯片制造中能够灵活地应对不同材料的加工需求。

最后，激光微加工技术在电子芯片制造中的应用可以实现对复杂结构的加工和多工序加工的集成。

激光微加工技术在微电子制造中的应用近年来，激光微加工技术在微电子制造领域中得到了广泛的应用，并且越来越受到人们的重视。

激光微加工技术具有高精度、高效率、非接触、无损伤等特点，在微电子制造中具有独特的优势。

下面将就激光微加工技术在微电子制造中的应用进行探讨。

一、激光微加工技术在微电子制造中的应用概述激光微加工技术是指利用激光束对微观物质进行切割、打孔、加工等处理的技术。

在制造微电子器件时，需要对细小的零部件进行加工和制造，这就需要高精度、高效率的微加工技术，而激光微加工技术正好可以满足这一要求。

在微电子制造中，激光微加工技术应用非常广泛。

例如，可以利用激光微加工技术对半导体芯片进行沟槽切割、薄膜剥离等处理，可以制造柔性电子器件、集成电路等微电子器件。

二、激光微加工技术在半导体芯片制造中的应用半导体芯片是微电子器件中的一种，其制造需要进行多道工序的加工，其中就包括激光微加工技术。

在半导体芯片制造中，激光微加工技术主要应用于沟槽切割、薄膜剥离等方面。

1. 沟槽切割在半导体芯片制造过程中，需要对芯片进行沟槽的切割，以便将其分割成小块，并且可以通过沟槽使得芯片中的电流、信号等得到分离和传递。

利用激光微加工技术进行沟槽切割，具有高精度、高效率等优点，可以实现对各种材料的切割。

比如利用激光微加工技术可以对硅晶体进行沟槽的切割，这在制造芯片时非常重要。

2. 薄膜剥离在制造半导体芯片时，需要将一些材料层进行剥离，以便后续的加工。

利用激光微加工技术进行薄膜剥离，可以实现高精度、无损伤等特点。

例如，在制造柔性电子器件时，需要将金属薄膜进行剥离，利用激光微加工技术可以将金属薄膜完整地剥离下来，并且表面不受任何损伤。

三、激光微加工技术在微电子器件制造中的应用微电子器件制造需要进行细微的加工和制造，而且需要高精度、高效率的技术支持。

在微电子器件制造中，激光微加工技术也得到了广泛的应用。

1. 制造柔性电子器件柔性电子器件是近年来发展非常迅速的一种器件，其具有极高的柔韧性，可以弯曲、拉伸等，适用于各种复杂的形状和场合。

SpecialReports 2002年第3期综述激光微细加工技术及其在MEMS微制造中的应用LaserMicromachiningandItsApplicationintheMicrofabricationofMEMS潘开林①②陈子辰②傅建中①(①浙江大学生产工程研究所②桂林电子工业学院)摘要:文章综述了当前MEMS各类微制造技术,阐述了各种激光微细加工技术的原理、特点,主要包括准分子激光微细加工技术、激光LIGA技术、激光微细立体光刻技术等,以及它们在MEMS微制造中的应用。

关键词:激光微细加工微机电系统激光LIGA1所示[5]。

表1MEMS主要微制造技术对比技术LIGA1MEMS及其微制造技术概述微机电系统(ME,,知功能和执行功能,在此基础上可开发出高度智能、高功能密度的新型系统。

MEMS器件与系统未来将成为多个领域的核心,其作用与以CPU为代表的集成电路构成当今电子系统的核心一样。

鉴于MEMS技术的重要技术经济潜力和战略地位,引起了世界各国的高度重视。

MEMS主要是美国学者的称谓,在日本称为微机械,在欧洲称为微系统。

此外,微技术在不同的学科与应用领域,还有类似的不同的专业或行业术语,如生物技术领域的基因芯片(DNA芯片)、生物芯片(Bio-Chip),分析化学领域的微全流体分析系统(uTAS)、芯最小尺寸+++--(+)-(+)+++精度+++--(+)++-+高宽比粗糙度++-+-+++++++++--+-++几何自由度+-++++++--材料范围金属、聚合物、陶瓷金属、聚合物金属、聚合物、陶瓷聚合物金属、半导体、陶瓷金属、半导体非铁金属、聚合物技术准分子激光微细立体光刻微细电火化LCVD金刚石片实验室(LabonChip),与光学集成形成微光机电系统(MOEMS)等。

MEMS是从微电子技术发展而来,其微制造技术注:表中++、+、-、--分别表示很好、好、较差、很差,+-表示不同应用条件下的相对效果,括号内的“+”表示最新研究有所进展。

激光微加工技术在微电子领域中的应用在微电子领域中，激光微加工技术被广泛应用于芯片制造、光电器件制造以及微纳加工等领域。

激光微加工技术具有非接触式、高精度、高速度、适用于多种材料等优点，被应用于微电子领域中的各种工艺。

一、激光微加工技术在芯片制造中的应用芯片制造是微电子领域中的核心技术之一，其质量的高低直接影响到整个微电子产品的质量和性能。

激光微加工技术在芯片制造中的应用主要包括以下几个方面：1.刻蚀激光微加工技术可以通过光化学反应或热化学反应来刻蚀芯片表面的材料，实现制造高精度、高质量的微小结构。

利用激光微加工技术进行刻蚀，可以避免传统的物理或化学方法造成的损伤或污染，从而保证芯片的质量和性能。

2.切割激光微加工技术可以通过局部加热或切割，实现对芯片内部晶体管管脚的分离。

激光微加工技术具有高精度、非接触式、高效率的优点，可以更加精细地控制芯片管脚的分离处，从而提高整个芯片的工作效率和稳定性。

3.钻孔激光微加工技术可以通过焦点控制、逐层加工等技术，实现对芯片内部各种尺寸的孔洞加工。

激光微加工技术所产生的孔洞质量和精度高，可以达到纳米级别，从而更好地适应芯片设计的要求和需求。

二、激光微加工技术在光电器件制造中的应用光电器件是微电子领域中的重要组成部分，其制造过程需要高精度、高效率的微加工技术。

激光微加工技术在光电器件制造中的应用主要包括以下方面：1.光刻激光微加工技术可以通过高精度的光刻技术，实现对光学元器件的精细制造。

激光微加工技术所产生的光刻线宽度小，可以达到微米或更小的尺寸，从而更好地实现光学元器件的设计和制造需求。

2.微结构加工激光微加工技术可以通过焦点控制、局部控制等技术，实现对光电器件的微小结构加工。

例如，可以利用激光微加工技术制造微型光栅、微透镜等微小结构，实现光电器件的微细化和提高光学性能。

三、激光微加工技术在微纳加工领域中的应用微纳加工是微电子领域中的重要技术之一，涉及到几乎所有的微电子制造领域。

激光加工技术在微纳加工中的应用探究随着科技的不断进步，微纳加工技术成为了现代制造业中一个重要的研究方向。

而激光加工技术作为一种高精度、高效率的加工手段，被广泛应用于微纳加工领域。

本文将探讨激光加工技术在微纳加工中的应用及其优势。

一、激光加工技术在微纳加工中的应用领域激光加工技术在微纳加工中有着广泛的应用领域。

首先，激光加工技术可以用于制造微小尺寸的元件和结构。

例如，可以使用激光光束刻蚀材料表面，制造出微型阻尼器、微机电系统(MEMS)等微小器件。

其次，激光加工技术还可以用于微纳材料的制备。

激光光束能够在微观尺度上改变材料的性质和形态，从而实现对纳米材料的加工和修饰。

最后，激光加工技术还可以应用于生物医学领域，例如用于制造微滴生物芯片和激光打标等方面。

二、激光加工技术在微纳加工中的优势相比传统的加工技术，激光加工技术具有以下几个优势。

首先，激光加工技术具有高精度和高效率的特点。

激光光束具有较小的焦点尺寸和较高的功率密度，可以在微观尺度上实现精确的加工。

其次，激光加工技术无需接触材料，避免了机械加工中产生的磨损和变形问题。

此外，激光加工技术还可以实现非接触式加工，适用于对材料进行微切割和微焊接。

最后，激光加工技术还具有灵活性和可控性强的特点。

通过调节激光器的输出参数，可以实现加工过程的控制和优化。

三、激光加工技术在微纳加工中的挑战与发展虽然激光加工技术在微纳加工中具有广阔的应用前景，但也面临着一些挑战。

首先，激光加工技术的设备和材料成本较高，限制了其在工业化生产中的推广应用。

其次，激光加工技术在加工过程中容易产生辐射、热损伤和精细度下降等问题，需要进一步优化和改进。

此外，激光加工技术在加工特定材料（如光学材料）时，也存在着一定的限制和困难。

未来，激光加工技术在微纳加工中的发展仍然有很大的潜力。

一方面，随着激光器技术的不断进步，激光加工技术的性能和加工质量将得到进一步提升。

另一方面，随着新材料和新工艺的开发，激光加工技术将有更广泛的应用领域。

激光加工技术在微电子制造中的应用近年来，由于微电子制造业的急速发展，激光加工技术逐渐受到了广泛的关注。

激光加工作为一种高精度、高效率、非接触式的加工方式，在微电子制造中的应用也越来越广泛，成为了当前微电子制造中的一个热门技术领域。

本文将重点探讨激光加工技术在微电子制造中的应用。

一、激光切割技术激光切割技术是一种常见的激光加工应用，它广泛应用于微电子制造的切割、修整、清洗等领域。

激光切割技术具有加工速度快、精度高、处理范围广、工艺过程简单等优点，在微电子制造中可以实现对金属、非金属等材料进行精细加工和微观切割。

其中，激光修整技术是激光加工技术在微电子制造中的重要应用之一，其主要应用于微缩技术的制造过程中。

例如，激光修整器能够精确地切割出各种形状图案，并对不规则的原始形状进行雕刻和修整，从而帮助广大制造商在生产过程中更为便捷地实现了微电子器件的生产和测试。

二、激光刻蚀技术激光刻蚀技术是激光加工技术在微电子制造中的重要应用之一。

此技术采用激光的高功率能量计算原理实现对图形、文字、标识等的刻蚀加工。

激光刻蚀技术具有加工速度快、精度高、工艺过程简单、可以实现对电路板具有高分辨率的刻蚀等优点。

在微电子制造中，激光刻蚀技术主要应用于电路板的刻画，特别是在半导体加工过程中。

使用激光来对样品进行加工处理可以确保电路板的精度、稳定性，同时减少了刻蚀污染因素对样品的影响，为制造商带来了便捷和高效的制造体验。

总结随着微电子制造技术的发展，激光加工技术在该领域中的应用也越来越广泛。

激光切割和激光刻蚀技术作为激光加工技术的两个重要组成部分，已经在微电子制造中获得了广泛的应用和认可。

未来，随着激光技术的不断进步和微电子制造发展趋势的变化，相信激光加工技术将在微电子制造行业中发挥更加重要的作用。

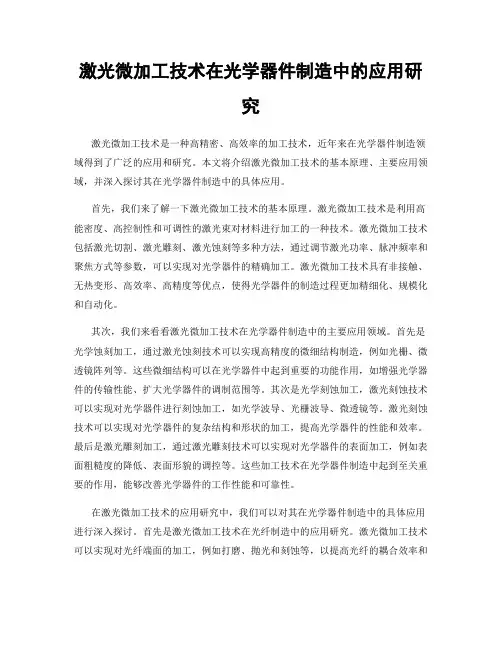

激光微加工技术在光学器件制造中的应用研究激光微加工技术是一种高精密、高效率的加工技术，近年来在光学器件制造领域得到了广泛的应用和研究。

本文将介绍激光微加工技术的基本原理、主要应用领域，并深入探讨其在光学器件制造中的具体应用。

首先，我们来了解一下激光微加工技术的基本原理。

激光微加工技术是利用高能密度、高控制性和可调性的激光束对材料进行加工的一种技术。

激光微加工技术包括激光切割、激光雕刻、激光蚀刻等多种方法，通过调节激光功率、脉冲频率和聚焦方式等参数，可以实现对光学器件的精确加工。

激光微加工技术具有非接触、无热变形、高效率、高精度等优点，使得光学器件的制造过程更加精细化、规模化和自动化。

其次，我们来看看激光微加工技术在光学器件制造中的主要应用领域。

首先是光学蚀刻加工，通过激光蚀刻技术可以实现高精度的微细结构制造，例如光栅、微透镜阵列等。

这些微细结构可以在光学器件中起到重要的功能作用，如增强光学器件的传输性能、扩大光学器件的调制范围等。

其次是光学刻蚀加工，激光刻蚀技术可以实现对光学器件进行刻蚀加工，如光学波导、光栅波导、微透镜等。

激光刻蚀技术可以实现对光学器件的复杂结构和形状的加工，提高光学器件的性能和效率。

最后是激光雕刻加工，通过激光雕刻技术可以实现对光学器件的表面加工，例如表面粗糙度的降低、表面形貌的调控等。

这些加工技术在光学器件制造中起到至关重要的作用，能够改善光学器件的工作性能和可靠性。

在激光微加工技术的应用研究中，我们可以对其在光学器件制造中的具体应用进行深入探讨。

首先是激光微加工技术在光纤制造中的应用研究。

激光微加工技术可以实现对光纤端面的加工，例如打磨、抛光和刻蚀等，以提高光纤的耦合效率和传输性能。

此外，激光微加工技术还可以实现对光纤的切割、连接和调制等加工操作，使光纤在光学传输领域中的应用更加广泛和可靠。

其次是激光微加工技术在光学元件制造中的应用研究。

激光微加工技术可以实现对光学元件的精确加工，例如光学镜片、透镜、滤光片等。

超快激光加工技术在微纳制造中的应用第一章：超快激光加工技术概述超快激光加工技术，是指在极短时间内(通常为飞秒及皮秒级别)利用激光将物质切割、打孔、雕刻、焊接和表面提纯等加工技术。

超快激光加工技术以其高精度、高效率、非接触、无热影响、无化学残留等优点，逐渐成为微纳加工中的主流技术。

第二章：超快激光加工技术在微纳制造中的应用超快激光加工技术广泛应用于微纳制造领域，包括微机电系统(微机电机械系统，MEMS)、光子学、表面处理等领域。

2.1 微机电系统微机电系统(MEMS)是一种将微米级别的机械结构、传感器、电子以及控制等系统集成到一起的技术，是微纳加工领域的一项重要技术。

超快激光加工技术可用于 MEMS 加工中的多种工艺：1. 切割与划线:超快激光可以切割、划线 Si、SiO2、石英玻璃等材料。

这些材料广泛用于 MEMS 的制造中。

2. 表面微处理:通过控制激光脉冲的能量密度，可对表面进行微观处理，如刻蚀、皱纹、自组装等。

3. 电极制造：超快激光加工技术可以用于加工导电材料，如金属电极、导电线等。

2.2 光子学光子学是指利用激光、光电子器件、光学波导等技术，研究光在物质中的作用及其应用，已成为微纳加工领域中最重要的方向之一。

超快激光加工技术在光子学中的应用：1. 光子芯片：超快激光加工技术可用于在微型芯片中加工光学元件(如闪烁计数器)。

2. 光传感器:利用超快激光生成的光可以用于制造光传感器，如应变传感器、温度传感器等。

3. 二光子聚合:利用超快激光加工技术，可实现单体分别轨迹，生长复杂的3D复合结构。

2.3 表面处理超快激光加工技术在表面处理上也有广泛的应用。

它可以通过控制激光脉冲的大小、能量密度等参数，对材料的表面进行精细加工。

其应用包括：1. 表面改性:利用超快激光进行表面处理，可以在材料表面形成微纳米级别结构，达到表面改性的效果。

2. 表面清洗:与传统表面清洗方法不同，超快激光清洗可以去除更深层的污染物。

应用于光学和激光器的微细加工技术微细加工技术是一种可制备微小结构和精密设备的技术，它被广泛应用于光学和激光器领域。

在这个领域中，微细加工技术可以用于制造微透镜、微结构和微电子机械系统等高精度零部件。

本文将介绍微细加工技术在光学和激光器领域的应用以及其中的一些技术细节。

一、微细加工技术在光学领域的应用光学元件是指能够调节或控制题目光波传输的元件，它们对于光学系统的性能至关重要。

在光学元件的制造中，微细加工技术可以用于制造微透镜、微透镜阵列、微凹凸面和微结构等。

这些微小的结构对于控制题目光波传输起着重要的作用。

（一）微透镜及其阵列微透镜是一种非常小的凹透镜，它可以制镶在芯片表面，使光线通过微透镜后汇聚，去掉散射问题，提高光学器件的分辨率。

而微透镜阵列由多个微透镜组成，可以对一块芯片进行大规模的光学加工，加工效率高，制造精度高，批量化生产。

微细加工技术可以用于制造微透镜和微透镜阵列，提高光学器件的性能和制造效率。

（二）微凹凸面和微结构微凹凸面可以用于光学器件的纹理处理和表面增强拉曼光谱技术。

微凹凸面和微结构可以通过微细加工技术进行制造。

二、微细加工技术在激光器领域的应用激光器是光学器件中的重要一环，其工作原理是利用各种物质（包括气体、晶体、半导体和液体等）在外部刺激下产生的放电、激发或光学相互作用，从而产生一束有特定波长、特定方向和相干的光。

微细加工技术在激光器的制造和调整中具有广泛的应用。

（一）激光器的制造微细加工技术可以用于激光器的零部件加工和装配。

例如，使用 Micro Electro Mechanical Systems（MEMS）技术可以制造激光器的振荡器，而微细加工技术中的纳米制造技术可用于制造激光器的金属反射镜。

（二）激光器的调整激光器的调整是指在制造完成后对其进行调整和改进以达到特定的性能指标。

微细加工技术可以对激光器进行微调，例如利用微镜或微齿轮结构来调节激光器内的折射率和驱动电压等参数以改进激光器的性能。
