显微镜与望远镜的组装及放大率的测定

实验十一显微镜与望远镜的组装组装望远镜和显微镜实验十一显微镜与望远镜的组装望远镜和显微镜都是用途非常广泛的助视光学仪器，我们显微镜主要用来帮助人们观察近处的微小物体，而望远镜则主要是帮助人们观察检视远处的目标，它们常被组合在其他半导体器件中。

为适应不同用途和实用性的要求，望远镜和显微镜的产品种类很多，构造也各有差异，组合成但是它们的基本光学系统都由一个物镜和一个目镜组成。

望远镜和显微镜在天文学、电子学、生物学和医学等领域中都起着十分重要的催化作用作用。

[实验目的]1. 学会用物像放大法测透镜的激光焦距。

2. 熟悉和显微镜的构造及其放大原理。

3. 掌握光学系统的共轴调节方法。

4.学会望远镜、透镜放大率的测量。

[实验原理]1．物像放大法测透镜的焦距多种不同测量透镜焦距的方法虽然有许多种，但是在某些情况下，由于透镜的光心位置无法精确测定，甚至物屏、像屏的横杆也艰定准确．所以会给测量带来多少困难。

用物像放大法测神气镜或透镜组的焦距事实上就能完全克服这一困难。

图1如图1所示，将微尺分化板作为物置于导轨上，被测透镜也置于导轨上，其间距要大于被测透镜焦距，在测微目镜中看到清晰的微尺放大看得出来像，并与测微目镜弹仓管柱体板无视差。

量度其横向放大率为β1，并分别记下透镜和测微目镜的位置x1、y1，把测微目镜向后移动一段距离，并缓慢前移透镜，直至在测微目镜中板看到清晰的与测微目镜分划又弯叶无视差的微尺放大像。

测出新的像宽，求出放大率β2，记下透镜和测微目镜的位置x2、y2.横向放大率为: 像距改变量：被测透镜焦距：（1）2．光谱仪的构造及其放大原理。

望远镜往往通常是由两个共轴光学系统组成，我们把它简化为两个凸透镜，其中长焦距的凸透镜作为物镜，短焦距的反射镜作为目镜。

物镜的作用是将远处物体发出的光经会聚后在目镜物方焦平面上主镜生成一倒立的实像，而孔径起一放大镜作用，把其物方焦平面上的倒立实像再放大成一虚像，供人眼观察。

组装显微镜和望远镜实验报告一、引言显微镜和望远镜是科学研究和观察天体的重要工具。

通过组装这两种光学仪器，我们可以更好地观察微观世界和广阔的宇宙。

二、实验目的本实验的主要目的是通过组装显微镜和望远镜，了解其结构和工作原理，并掌握操作方法。

三、实验原理显微镜主要由物镜、目镜、载物台、准直镜、焦距调节装置等部分组成。

物镜和目镜分别起到放大物体和接收放大图像的作用。

准直镜用于调节物镜与目镜之间的焦距，以使图像清晰可见。

望远镜主要由物镜、目镜、反射镜（或透镜）、焦距调节装置等部分组成。

物镜用于接收远处物体的光线，放大成图像；目镜用于观察物体。

反射镜或透镜用于聚焦光线，使图像清晰可见。

四、实验步骤1. 显微镜的组装a. 将物镜、目镜和准直镜依次安装在显微镜的镜筒上，并用螺丝固定。

b. 将载物台固定在显微镜的底座上。

c. 调节焦距，使物镜与目镜之间的距离合适。

2. 望远镜的组装a. 将物镜和目镜依次安装在望远镜的镜筒上，并用螺丝固定。

b. 将反射镜或透镜固定在望远镜的底座上。

c. 调节焦距，使物镜与目镜之间的距离合适。

五、实验结果与分析经过组装后，我们成功地得到了一个完整的显微镜和望远镜。

在使用过程中，我们发现显微镜可以放大微小的物体，使其清晰可见。

而望远镜可以观察远处的天体，如星星、行星等。

六、实验心得通过这次实验，我们深入了解了显微镜和望远镜的组装原理和操作方法。

这不仅增加了我们对光学仪器的认识，也让我们更好地理解了科学研究和观察天体的过程。

七、实验拓展除了组装显微镜和望远镜，我们还可以进一步探究它们的应用。

显微镜可以用于观察细胞、微生物等微观世界的研究。

望远镜则可以用于观测天体运动、天体物理学等领域的研究。

八、总结通过本次实验，我们成功地组装了显微镜和望远镜，并对其结构和工作原理有了更深入的了解。

这不仅丰富了我们的科学知识，也提高了我们的实验操作能力。

希望今后能有更多的机会进行类似的实验，进一步拓宽我们的科学视野。

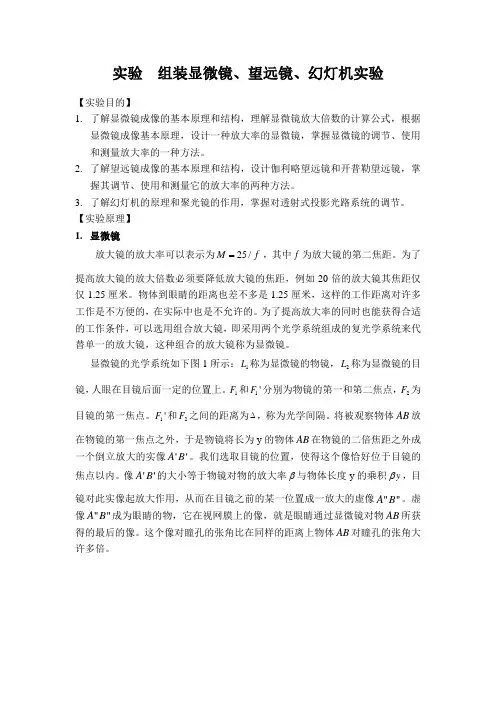

实验 组装显微镜、望远镜、幻灯机实验【实验目的】1. 了解显微镜成像的基本原理和结构，理解显微镜放大倍数的计算公式，根据显微镜成像基本原理，设计一种放大率的显微镜，掌握显微镜的调节、使用和测量放大率的一种方法。

2. 了解望远镜成像的基本原理和结构，设计伽利略望远镜和开普勒望远镜，掌握其调节、使用和测量它的放大率的两种方法。

3. 了解幻灯机的原理和聚光镜的作用，掌握对透射式投影光路系统的调节。

【实验原理】1. 显微镜放大镜的放大率可以表示为25/M f =，其中f 为放大镜的第二焦距。

为了提高放大镜的放大倍数必须要降低放大镜的焦距，例如20倍的放大镜其焦距仅仅1.25厘米。

物体到眼睛的距离也差不多是1.25厘米，这样的工作距离对许多工作是不方便的，在实际中也是不允许的。

为了提高放大率的同时也能获得合适的工作条件，可以选用组合放大镜，即采用两个光学系统组成的复光学系统来代替单一的放大镜，这种组合的放大镜称为显微镜。

显微镜的光学系统如下图1所示：1L 称为显微镜的物镜，2L 称为显微镜的目镜，人眼在目镜后面一定的位置上。

1F 和1'F 分别为物镜的第一和第二焦点，2F 为目镜的第一焦点。

1'F 和2F 之间的距离为∆，称为光学间隔。

将被观察物体AB 放在物镜的第一焦点之外，于是物镜将长为y 的物体AB 在物镜的二倍焦距之外成一个倒立放大的实像''A B 。

我们选取目镜的位置，使得这个像恰好位于目镜的焦点以内。

像''A B 的大小等于物镜对物的放大率β与物体长度y 的乘积y β，目镜对此实像起放大作用，从而在目镜之前的某一位置成一放大的虚像''''A B 。

虚像''''A B 成为眼睛的物，它在视网膜上的像，就是眼睛通过显微镜对物AB 所获得的最后的像。

这个像对瞳孔的张角比在同样的距离上物体AB 对瞳孔的张角大许多倍。

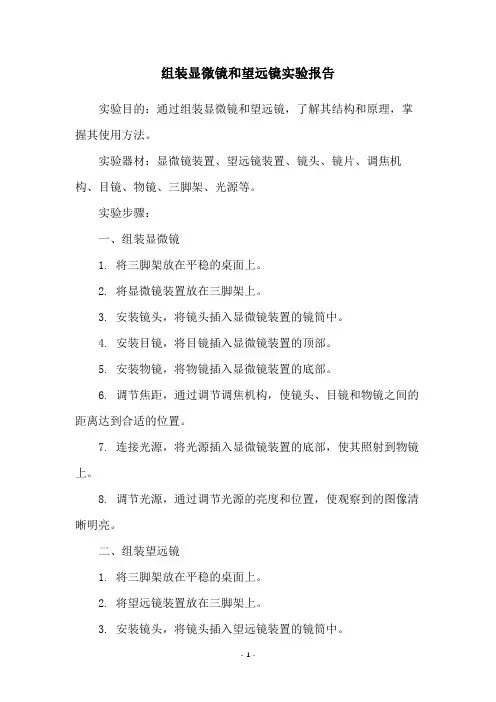

组装显微镜和望远镜实验报告
实验目的：通过组装显微镜和望远镜，了解其结构和原理，掌握其使用方法。

实验器材：显微镜装置、望远镜装置、镜头、镜片、调焦机构、目镜、物镜、三脚架、光源等。

实验步骤：
一、组装显微镜
1. 将三脚架放在平稳的桌面上。

2. 将显微镜装置放在三脚架上。

3. 安装镜头，将镜头插入显微镜装置的镜筒中。

4. 安装目镜，将目镜插入显微镜装置的顶部。

5. 安装物镜，将物镜插入显微镜装置的底部。

6. 调节焦距，通过调节调焦机构，使镜头、目镜和物镜之间的距离达到合适的位置。

7. 连接光源，将光源插入显微镜装置的底部，使其照射到物镜上。

8. 调节光源，通过调节光源的亮度和位置，使观察到的图像清晰明亮。

二、组装望远镜
1. 将三脚架放在平稳的桌面上。

2. 将望远镜装置放在三脚架上。

3. 安装镜头，将镜头插入望远镜装置的镜筒中。

4. 安装目镜，将目镜插入望远镜装置的顶部。

5. 安装物镜，将物镜插入望远镜装置的底部。

6. 调节焦距，通过调节调焦机构，使镜头、目镜和物镜之间的距离达到合适的位置。

7. 调节光路，通过调节望远镜的镜筒和目镜的位置，使光路达到最佳状态。

8. 对准目标，通过调节望远镜的方向，使其对准需要观察的目标。

实验结论：
通过实验，我们成功地组装了显微镜和望远镜，了解了其结构和原理，掌握了其使用方法。

显微镜和望远镜是现代科学和技术中不可或缺的工具，具有广泛的应用价值。

实验三望远镜和显微镜的组装及部分参数的测定一、实验目的1.熟悉显微镜和望远镜的构造及基本原理；2.掌握显微镜、望远镜的调节，正确使用的方法；3.掌握测定显微镜和望远镜放大率的方法；二、实验原理最简单的望远镜是由一片长焦距的凸透镜作为物镜，用一短焦距的凸透镜作为目镜组合而成。

远处的物经过物镜在其后焦面附近成一缩小的倒立实像，物镜的像方焦平面与目镜的物方焦平面重合。

而目镜起一放大镜的作用，把这个倒立的实像再放大成一个正立的像。

显微镜通过放大物所成的像，来帮助人们观察近处的微小物体，近处的实物经物镜成倒立实像在目镜的物方焦点的内侧，再经目镜成放大的虚像于人眼的明视距离处或无穷远处．望远镜：1、实验仪器(1)带有毛玻璃的白炽灯光源S(2)毫米尺F L=7mm(3)物镜Lo： f=225mmo(4)测微目镜Le：（去掉其物镜头的读数显微镜）(5)读数显微镜架 : SZ-38(6)二维调整架: SZ-07(7)滑座： TH70(8)白屏： SZ-13测微目镜：由目镜、分划板、读数鼓轮与连接装置等组成．目镜把叉丝和被观测的像同时放大，其放大倍数不影响测量数据大小，但可以提高测量准确程度。

测微目镜的基本结构剖视图如图1所示。

目镜镜头通过调焦螺纹固定在目镜外壳中部。

外壳内有一块刻有十字丝的透明叉丝板，外壳右侧装有测距螺旋（即千分尺）系统，转动测距手轮，其螺杆将带动叉丝板移动．叉丝板的移动量可通过手轮上的千分尺测出．透明十字叉丝板后面是一个固定的玻璃标尺，标尺上刻有毫米尺，每格1mm，量程为6mm（上：1~6mm；下：左3~0mm，右0~3mm）。

旋转读数鼓轮，刻有十字叉丝的可动分划板就可以左右动．读数鼓轮每旋转一周，叉丝移动1mm，鼓轮上有100个分格，故每一格对应的读数为0.01mm，再估读一位．其读数方法和螺旋测微器差不多．在测量过程中，要始终沿着一个方向移动叉丝，不得回旋。

测微目镜通常用来测金属丝、干涉条纹等的宽度．测量时，使双线与待测物质边缘平行，叉丝交点与待测物的边缘重合，开始计数．在测量过程中，要始终沿着一个方向移动叉丝，不得回旋．图1测微目镜的基本结构图2. 仪器实物图及原理图图2 仪器实物图及原理图3、实验步骤(1) 把全部器件按图2的顺序摆放在导轨上，靠拢后目测调至共轴。

望远镜和显微镜组装和放大率的测定摘要：本论文主要从望远镜和显微镜的组装，以及其放大率的测量方向作探究。

本实验开始讲了显微镜，开普勒望远镜以及伽利略望远镜的原理，随后陈述了实验的过程，分析了实验理论中的缺陷，并提出了一定的改进方案。

关键词： 望远镜，显微镜，凸透镜，凹透镜，放大倍数。

引言：显微镜和望远镜是最常用的助视仪器常被组合在其他的仪器中使用。

因此，了解并掌握它们的结构原理和调节方法，了解并掌握其放大率的概念和测量方法，不仅有助于加深理解透镜成像规律，也有助于正确使用其他光学仪器。

毋庸置疑，前人已经对这些仪器研究得十分出色了，他们创造了一系列的测量仪器放大率的方法，并对其不断改进。

但是，现在测量望远镜和显微镜的放大率仍然是个十分棘手的问题。

于是，我们做了这个实验并做出了一定的改进。

【实验原理】1、望远镜构造及其放大原理望远镜通常是由两个共轴光学系统组成，我们把它简化为两个凸透镜，其中长焦距的凸透镜作为物镜，短焦距的凸透镜作为目镜。

图1所示为开普勒望远镜的光路示意图，图中L 0为物镜，Le 为目镜。

远处物体经物镜后在物镜的像方焦距上成一倒立的实像，像的大小决定于物镜焦距及物体与物镜间的距离，此像一般是缩小的，近乎位于目镜的物方焦平面上，经目镜放大后成一虚像于观察者眼睛的明视距离与无穷远之间。

物镜的作用是将远处物体发出的光经会聚后在目镜物方焦平面上生成一倒立的实像，而目镜起一放大镜作用，把其物方焦平面上的倒立实像再放大成一虚像，供人眼观察。

用望远镜观察不同位置的物体时，只需调节物镜和目镜的相对位置，使物镜成的实像落在目镜物方焦平面上，这就是望远镜的“调焦”。

图1 图2望远镜可分为两类：若物镜和目镜的像方焦距均为正（既两个都为会聚透镜），则为开普勒望远镜，此系统成倒立的像；若物镜的像方焦距为正（会聚透镜），目镜的像方焦距为负（发散透镜），则为伽利略望远镜，此系统成正立的像。

望远镜主要是帮助人们观察远处的目标，它的作用在于增大被观测物体对人眼的张角，起着视角放大的作用。

望远镜组装及其放大率的测量望远镜是用途极为广泛的助视光学仪器，望远镜主要是帮助人们观察远处的目标，它的作用在于增大被观测物体对人眼的张角，起着视角放大的作用，它常被组合在其他光学仪器中。

为适应不同用途和性能的要求，望远镜的种类很多，构造也各有差异，但是它的基本光学系统都由一个物镜和一个目镜组成。

望远镜在天文学、电子学、生物学和医学等领域中都起着十分重要的作用。

【实验目的】1、熟悉望远镜的构造及其放大原理；2、掌握光学系统的共轴调节方法；3、学会望远镜放大率的测量。

【实验仪器】光学平台、凸透镜若干、标尺、二维调节架、二维平移底座、三维平移底座。

【实验原理】1、望远镜构造及其放大原理望远镜通常是由两个共轴光学系统组成，我们把它简化为两个凸透镜，其中长焦距的凸透镜作为物镜，短焦距的凸透镜作为目镜。

图1所示为开普勒望远镜的光路示意图，图中L 0为物镜，Le 为目镜。

远处物体经物镜后在物镜的像方焦距上成一倒立的实像，像的大小决定于物镜焦距及物体与物镜间的距离，此像一般是缩小的，近乎位于目镜的物方焦平面上，经目镜放大后成一虚像于观察者眼睛的明视距离于无穷远之间。

物镜的作用是将远处物体发出的光经会聚后在目镜物方焦平面上生成一倒立的实像，而目镜起一放大镜作用，把其物方焦平面上的倒立实像再放大成一虚像，供人眼观察。

用望远镜观察不同位置的物体时，图1 图2只需调节物镜和目镜的相对位置，使物镜成的实像落在目镜物方焦平面上，这就是望远镜的“调焦”。

望远镜可分为两类：若物镜和目镜的像方焦距均为正（既两个都为会聚透镜），则为开普勒望远镜，此系统成倒立的像；若物镜的像方焦距为正（会聚透镜），目镜的像方焦距为负（发散透镜），则为伽利略望远镜，此系统成正立的像。

2、望远镜的视角放大率 望远镜主要是帮助人们观察远处的目标，它的作用在于增大被观测物体对人眼的张角，起着视角放大的作用。

望远镜的视角放大率M 定义为：eM αα=用仪器时虚像所张的视角不用仪器时物体所张的视角 （1）用望远镜观察物体时，一般视角均甚小，因此视角之比可以用正切之比代替，于是，光学仪器的放大率近似可以写为： 0etg M tg αα=（2） 在实验中，为了把放大的虚像l 与l 0直接比较，常用目测法来进行测量。

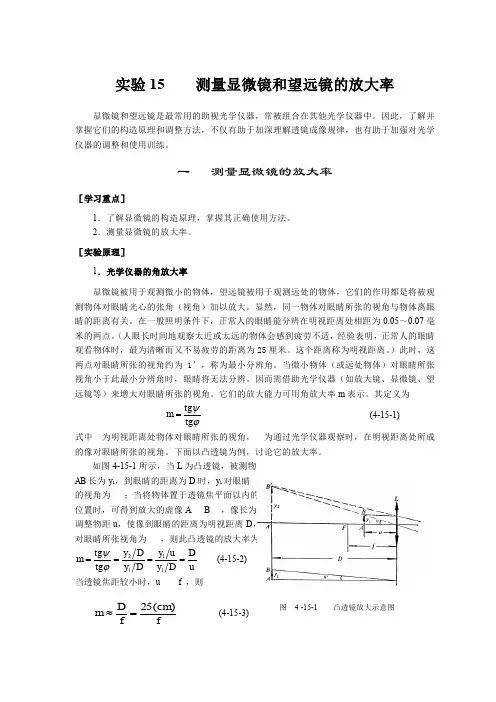

实验15 测量显微镜和望远镜的放大率显微镜和望远镜是最常用的助视光学仪器，常被组合在其他光学仪器中。

因此，了解并掌握它们的构造原理和调整方法，不仅有助于加深理解透镜成像规律，也有助于加强对光学仪器的调整和使用训练。

一 测量显微镜的放大率［学习重点］1．了解显微镜的构造原理，掌握其正确使用方法。

2．测量显微镜的放大率。

［实验原理］1．光学仪器的角放大率显微镜被用于观测微小的物体，望远镜被用于观测远处的物体，它们的作用都是将被观测物体对眼睛光心的张角（视角）加以放大。

显然，同一物体对眼睛所张的视角与物体离眼睛的距离有关。

在一般照明条件下，正常人的眼睛能分辨在明视距离处相距为0.05～0.07毫米的两点。

（人眼长时间地观察太近或太远的物体会感到疲劳不适，经验表明，正常人的眼睛观看物体时，最为清晰而又不易疲劳的距离为25厘米。

这个距离称为明视距离。

）此时，这两点对眼睛所张的视角约为1′，称为最小分辨角。

当微小物体（或远处物体）对眼睛所张视角小于此最小分辨角时，眼睛将无法分辨。

因而需借助光学仪器（如放大镜、显微镜、望远镜等）来增大对眼睛所张的视角。

它们的放大能力可用角放大率m 表示。

其定义为ϕψtg tg m =(4-15-1) 式中为明视距离处物体对眼睛所张的视角，为通过光学仪器观察时，在明视距离处所成的像对眼睛所张的视角。

下面以凸透镜为例，讨论它的放大率。

如图4-15-1所示，当L 为凸透镜，被测物 AB 长为y 1，到眼睛的距离为D 时，y 1对眼睛 的视角为；当将物体置于透镜焦平面以内的位置时，可得到放大的虚像A B，像长为y 2。

调整物距u ，使像到眼睛的距离为明视距离D ，对眼睛所张视角为，则此凸透镜的放大率为uDD y u y D y D y tg tg m ====1112ϕψ (4-15-2) 当透镜焦距较小时，uf ，则fcm f D m )(25=≈(4-15-3) 图 4 -15-1 凸透镜放大示意图由上式可见，减小凸透镜焦距，可以增大它的放大率。

组装显微镜和望远镜实验报告引言：显微镜和望远镜作为科学研究和观察天象的重要工具，在人类的探索和发现中扮演着重要角色。

本文将介绍组装显微镜和望远镜的实验过程和原理，并探讨其在科学研究和观测中的应用。

一、组装显微镜实验过程1. 实验器材准备：实验所需的器材包括显微镜架、目镜、物镜、载物台以及光源等。

确保这些器材的完好和干净。

2. 组装显微镜：首先，将显微镜架固定在平稳的桌面上。

接下来，将目镜插入显微镜架的上端，并通过固定螺丝固定好。

然后，选择合适倍数的物镜，将其插入目镜下方的孔中，并固定好。

最后，将载物台固定在物镜的下方，并确保可以调节高度。

整个显微镜的组装过程就完成了。

3. 进行观察：将待观察的物品放在载物台上，并通过调节载物台的高度和物镜的焦距，使样品清晰地出现在目镜中。

如果观察到的图像不清晰，可以通过调节物镜或目镜的焦距来进行调整。

此时，可以通过目镜来观察样品，并进行相应的记录和分析。

二、组装望远镜实验过程1. 实验器材准备：实验所需的器材包括望远镜架、物镜、目镜、支架以及三脚架等。

确保这些器材的完好和干净。

2. 组装望远镜：首先，将望远镜架固定在平稳的地面上，并将三脚架放置在适当位置。

接下来，将支架插入望远镜架上，并通过固定螺丝固定好。

然后，选择合适倍数的物镜插入支架上的孔中，并固定好。

最后，将目镜插入物镜下方的孔中，并通过调节焦距确保观测的清晰度。

整个望远镜的组装过程就完成了。

3. 进行观测：通过调节目镜和物镜的焦距，使观测到的天体清晰地出现在目镜中。

可以通过转动支架来调整观测方向。

观测过程中，可以进行记录和测量，并根据观测结果进行相应的分析和研究。

三、显微镜和望远镜的应用1. 显微镜的应用：显微镜在生物学、医学、材料科学等领域中有着广泛的应用。

通过显微镜的观察，可以研究和观察微生物、细胞结构、组织构成等微观世界的细节，为科学研究和医学诊断提供了重要的工具和方法。

2. 望远镜的应用：望远镜在天文学和宇宙探索中发挥着重要作用。

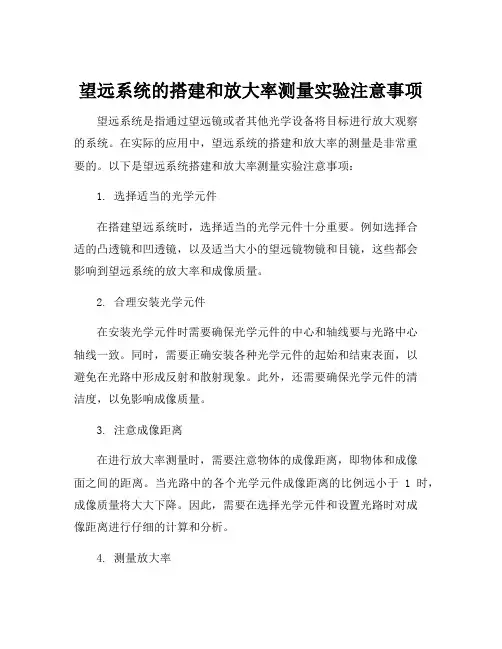

望远系统的搭建和放大率测量实验注意事项望远系统是指通过望远镜或者其他光学设备将目标进行放大观察
的系统。

在实际的应用中，望远系统的搭建和放大率的测量是非常重
要的。

以下是望远系统搭建和放大率测量实验注意事项：
1. 选择适当的光学元件
在搭建望远系统时，选择适当的光学元件十分重要。

例如选择合
适的凸透镜和凹透镜，以及适当大小的望远镜物镜和目镜，这些都会
影响到望远系统的放大率和成像质量。

2. 合理安装光学元件
在安装光学元件时需要确保光学元件的中心和轴线要与光路中心
轴线一致。

同时，需要正确安装各种光学元件的起始和结束表面，以
避免在光路中形成反射和散射现象。

此外，还需要确保光学元件的清
洁度，以免影响成像质量。

3. 注意成像距离
在进行放大率测量时，需要注意物体的成像距离，即物体和成像
面之间的距离。

当光路中的各个光学元件成像距离的比例远小于1时，成像质量将大大下降。

因此，需要在选择光学元件和设置光路时对成
像距离进行仔细的计算和分析。

4. 测量放大率
放大率是指在望远系统中目镜所看到的图像与肉眼所看到的物体之间的倍数关系。

测量放大率的实验可以使用目镜放大率和物距、像距的关系式，通过测量两个距离的大小来获得放大率。

在实验中需要注意精确测量，尤其是像距和物距，以确保获得准确的放大率。

引起误差的因素还包括温度、湿度、大气压力等环境因素。

总的来说，望远系统搭建和放大率测量实验需要进行充分的实际操作和精细的测量。

只有对每个细节都进行仔细的考虑和实验，才能确保获得精确和准确的测量结果。

组装显微镜和望远镜实验报告一、引言显微镜和望远镜是科学实验中常用的两种光学仪器，它们分别用于观察微小物体和远处物体。

在本次实验中，我们将学习如何组装显微镜和望远镜，并通过实际操作来了解它们的工作原理和使用方法。

二、实验材料和方法1. 显微镜的组装：将显微镜的底座放在台面上，确保其稳固。

接着，将支架插入底座上的插槽中，并用螺丝固定。

然后，将镜筒插入支架上的孔中，并用螺丝固定。

最后，将目镜和物镜安装在镜筒的两端，并调整焦距，使其清晰可见。

2. 望远镜的组装：将望远镜的三脚架打开，并将其稳固地放在地面上。

然后，将镜筒插入三脚架上的孔中，并用螺丝固定。

接着，将目镜和物镜安装在镜筒的两端，并调整焦距，使其清晰可见。

三、实验结果与分析通过组装显微镜和望远镜的过程，我们成功地搭建了两种光学仪器。

在使用显微镜观察微小物体时，我们可以通过调节物镜和目镜的焦距，使物体清晰可见。

而在使用望远镜观察远处物体时，我们可以通过调节物镜和目镜的焦距，使图像放大并且清晰可见。

四、实验心得通过本次实验，我们不仅了解了显微镜和望远镜的组装方法，还学习了它们的工作原理和使用技巧。

显微镜可以帮助我们观察微小的细胞结构和微生物，对于生物学和医学研究非常重要。

而望远镜可以帮助我们观察遥远的天体和星系，对于天文学和宇宙探索具有重要意义。

在实验过程中，我们还发现了一些问题。

例如，在组装显微镜时，如果物镜和目镜的焦距调节不当，可能会导致观察图像模糊或失真。

而在组装望远镜时，如果镜筒没有稳固地插入三脚架孔中，可能会导致观察图像晃动或不清晰。

为了解决这些问题，我们需要仔细阅读使用说明书，并按照正确的步骤进行操作。

同时，我们还需要不断练习和调整，以提高观察图像的质量和清晰度。

通过本次实验，我们对显微镜和望远镜有了更深入的了解，并掌握了它们的组装和使用方法。

这将为我们今后的科学研究和探索提供有力的工具和支持。

我们将继续努力学习和探索，为科学事业的发展做出自己的贡献。

望远镜和显微镜放大率的测定望远镜和显微镜是最常用的助视光学仪器，常组合于其它实验装置中使用，如光杠杆、测距显微镜、分光仪等。

了解它们的构造原理并掌握它们的调节使用方法，不仅有助于加深理解透镜的成像规律，也为正确使用其它光学仪器打下基础。

Ⅰ 望远镜放大率的测定【实验目的】1、了解望远镜的构造原理并掌握其正确使用方法。

2、测定望远镜的放大率。

【实验原理】1．光学仪器的角放大率望远镜被用于观测远处的物体，显微镜被用于观测微小的物体，它们的作用都是将被观测物体对眼睛光心的张角（视角）加以放大。

显然，同一物体对眼睛所张的视角与物体离眼睛的距离有关。

在一般照明条件下，正常人的眼睛能分辨在明视距离cm 25处相距为005.～007.mm 的两点。

此时，这两点对眼睛所张的视角约为1′，称为最小分辨角。

当远处物体（或微小物体）对眼睛所张视角小于此最小分辨角时，眼睛将无法分辨。

因而需借助光学仪器（如放大镜、望远镜、显微镜等）来增大对眼睛所张的视角。

它们的放大能力可用角放大率m 表示，其定义为：Φψ≈Φψ=tg tg m ………………………………(1) 式中Φ为明视距离处物体对眼睛所张的视角，ψ为通过光学仪器观察时，在明视距离处的成像对眼睛所张的视角。

由于视角的角度值很小，故在具体计算是常用它的正切值予以替代。

图(1) 凸透镜放大的示意图以凸透镜为例，如图(1)所示：L 为凸透镜，被观测物AB 长为y 1，距眼睛为D 时，y 1对眼睛的视角为Φ。

当物体置于透镜焦平面以内的位置时，可得放大的虚像''B A ，像长为y 2。

调整物距u ，使像到眼睛的距离为明视距离D ，对眼睛所张的视角为ψ。

则此凸透镜的放大率为:m tg tg y D y D y u y DD u ====ψΦ2111 ……………(2) 当透镜焦距较小（即u f ≈）时，则m D f cm f ≈=25 (3)由上式可见，减小凸透镜的焦距可以增大它的放大率。

望远镜、显微镜的设计与组装一．引言显微镜和望远镜是近代科学技术的两项伟大发明，它们将人类的视觉延伸到了更加宽广的微观和宏观世界，具有划时代的意义。

显微镜和望远镜是常用光学仪器，具有广泛的应用范围。

它们的构造看似简单，却蕴含着极其丰富的理论知识。

了解他们的构造原理，并自己动手设计、组装显微镜和望远镜，不仅有助于加深理解透镜成像规律，也有助于调整和使用其他光学仪器。

为了掌握显微镜和望远镜的基本参数与设计关系；为了学会正确组装显微镜和望远镜以及调节使用方法；为了学习视放大率等概念并掌握其测量方法，我设计了本次实验并完成论文。

二．实验原理显微镜显微镜的基本光学系统和成像光路图（图1）（1）显微镜基本构造：显微镜由两个凸透镜，一个做物镜L0，一个做目镜。

其基本光学系统如上图所示，位于物镜焦点外的微小物体y经物镜后成一放大倒立的实像y′，再经目镜放大成虚像于无穷远处，两次放大都使张角增大，所以物镜焦距很短，相比之下目镜焦距较长。

（2）视放大率M理论：像对人眼的张角w′的正切与物在明视距离D=250mm处时对人眼的张角w的正切之比，即：M理论=tan w′/ tan w由于tan w′=y′/f e′ tan w′=y/D M理论=M0Me其中M0为放大率，Me为目镜放大率望远镜望远镜的基本光学系统和成像光路图（图2）（1）望远镜和的基本结构：由物镜L0和目镜L e组成。

其基本光学系统如上图所示。

远处物体经物镜后在物镜像方焦平面上成一倒立缩小的实像，再经目镜将此实像放大成像于无穷远处，使其视角增大。

（2）视放大率M理论：像对人眼的张角w′的正切与物在明视距离D=250mm处时对人眼的张角w的正切之比，即：M理论=tan w′/ tan w由于tan w′=y′/f e′ tan w′=y′/f e′所以M理论= f e′/ f e′三.简单方案及参数（1）显微镜的简单方案及参数：在本实验中，有两组显微镜，其组装大致与图1一致，明视距离D=250mm，△=160~190mm，出瞳15~40mm一组：f25ⅹf15：目镜焦距参数160mm+25mm+15mm=20cm二组：f25ⅹf50：目镜焦距参数160mm+25mm+50mm=23.5cmM=D△/ f e′f e′在确定焦距并组装实验后，用上述公式求得显微镜放大倍数。

实验五显微镜与望远镜放大本领的测定望远镜和显微镜都是用途极为广泛的助视光学仪器，显微镜通过放大物所成的像，来帮助人们观察近处的微小物体，而望远镜则是通过放大远处物的视角，帮助人们观察远处的目标，它们常被组合在其他光学仪器中使用．为适应不同用途和性能的要求，望远镜和显微镜的种类很多，构造也各有差异，但是它们的基本光学系统都由物镜和目镜组成．望远镜和显微镜在天文学、电子学、生物学和医学等领域中都起着十分重要的作用．光学望远镜从诞生至今将近400年，出现了折射望远镜、反射望远镜、折反射式望远镜和空间望远镜，不断推动着天文学和物理学的发展．长久以来，人们仰望天空，看见日月星辰东升西落，有过天圆地方、地心说、日心说等宇宙模型．但过去人们只能用肉眼对星空进行观察，观测范围非常局限，所得的数据资料也就非常有限．凭借着物理学的不断发展，多种望远镜被制造出来，越来越精密，推动着天文学和物理学不断向前发展，人类的视野也变得更深更广．1.熟悉显微镜和望远镜的构造及其放大原理；2.进一步熟悉透镜成像规律及光学系统的共轴调节方法；3.学会一种测定显微镜和望远镜放大本领的方法；4.掌握显微镜、望远镜的正确使用方法．显微镜，望远镜，标尺，标准石英尺，测微目镜，照明灯．图5-1 显微镜的结构显微镜是一种复杂的光学仪器．它是医学实验常用工具之一，其作用是将观察的标本放大，以便观察和分析．一般光学显微镜包括机械装置和光学系统两大部分，如图5-1所示．一、机械装置1. 镜座：位于最底部的构造，为整个显微镜的基座，用以支持着整个镜体，起稳固作用．2. 镜柱：为垂直于镜座上的短柱，用以支持镜臂．3. 镜臂：为支持镜筒和镜台的呈弓形结构的部分，是取用显微镜时握拿的部分．镜筒直立式光镜在镜臂与其下方的镜柱之间有一倾斜关节，可使镜筒向后倾斜一定角度以方便观察，但使用时倾斜角度不应超过45°，否则显微镜由于重心偏移容易翻倒．4. 调节器：也称调焦螺旋，为调节焦距的装置，位于镜臂的上端（镜筒直立式光镜）或下端（镜筒倾斜式光镜），分粗调节器(大螺旋）和细调节器（小螺旋）两种．粗调节器可使镜筒或镜台作大幅度的升降，适于低倍镜观察时调焦．细调节器可使镜筒或镜台缓慢或较小幅度地升降，在低倍镜下用粗调节器找到物体后，在高倍镜和油镜下进行焦距的精细调节，藉以对物体不同层次、深度的结构做细致地观察．5. 镜筒：位于镜臂的前方，它是一个齿状脊板与调节器相接的圆筒状结构，上端装载目镜，下端连接物镜转换器．根据镜筒的数目,光镜可分为单筒式和双筒式．单筒光镜又分为直立式和倾斜式两种,镜筒直立式光镜的目镜与物镜的光轴在同一直线上,而镜筒倾斜式光镜的目镜与物镜的中心线互成45°角,在镜筒中装有使光线转折45°的棱镜；双筒式光镜的镜筒均为倾斜式的．6. 物镜转换器：又称旋转盘，位于镜筒下端的一个可旋转的凹形圆盘上，一般装有2～4个放大倍数不同的接物镜．旋转它就可以转换接物镜．旋转盘边缘有一定卡，当旋至物镜和镜筒成直线时，就发出“咔”的响声，这时方可观察玻片标本．7. 载物台：位于镜臂下面的平台，用以承放玻片标本．载物台中央有一圆形的通光孔，光线可以通过它由下向上反射．(二)光学系统1. 反光镜：是装在镜台下面、镜柱前方的一面可转动的圆镜，它有平凹两面．平面镜聚光力弱，适合光线较强时使用．凹面镜聚光力强，适于光线较弱时使用．转动反光镜，可将光源反射到聚光镜上，再经镜台中央圆孔照明标本．2. 聚光镜：在镜台下方，是一组透镜，用以聚集光线增强视野的亮度．镜台上方有一调节旋钮，转动它可升降聚光镜．往上升时增强反射光，下降时减弱反射光．3. 可变光栏：是在聚光镜底部的一个圆环状结构．它装有多片半月形的薄金属片，叠合在中央成圆孔形．在圆环外缘有一突起的小柄，拨动它可使金属片分开或合拢，用以控制光线的强弱，使物像变得更清晰．4. 目镜：装在镜筒上端，其上一般刻有放大倍数(如5×，10×)．目镜内常装有一指示针，用以指示要观察的某一部分．5. 物镜：装在物镜转换器上，一般分低倍镜、高倍镜和油镜三种．低倍镜镜体较短，放大倍数小；高倍镜镜体较长，放大倍数较大；油镜镜体最长，放大倍数最大（在镜体上刻有数字，低倍镜一般有4×、10×，高倍镜一般有40×、45×，油镜一般是90×、100×，×表示放大倍数）．测微目镜由目镜、分划板、读数鼓轮与连接装置等组成．目镜把叉丝和被观测的像同时放大，其放大倍数不影响测量数据大小，但可以提高测量准确程度．测微目镜的基本结构剖视图如图5-2所示．目镜镜头通过调焦螺纹固定在目镜外壳中部．外壳内有一块刻有十字丝的透明叉丝板，外壳右侧装有测距螺旋（即千分尺）系统，转动测距手轮，其螺杆将带动叉丝板移动．叉丝板的移动量可通过手轮上的千分尺测出．透明十字叉丝板后面是一个固定的玻璃标尺，标尺上刻有毫米尺，每格1mm，量程为8mm ． 旋转读数鼓轮，刻有十字叉丝的可动分划板就可以左右移动．读数鼓轮每旋转一周，叉丝移动1mm ，鼓轮上有100个分格，故每一格对应的读数为0.01mm ，再估读一位．其读数方法和螺旋测微器差不多．在测量过程中，要始终沿着一个方向移动叉丝，不得回旋．测微目镜通常用来测金属丝、干涉条纹等的宽度．测量时，使双线与待测物质边缘平行，叉丝交点与待测物的边缘重合，开始计数．在测量过程中，要始终沿着一个方向移动叉丝，不得回旋．图2 测微目镜的基本结构剖视图 ·实验原理最简单的望远镜与显微镜都是由目镜和物镜两个透镜共轴所组成．物镜的像方焦点到目镜的物方焦点之间的距离（即光学间隔）为Δ．望远镜用来观察远处的物体，显微镜则是用来观察近处的微小物体，他们的放大作用都可以用放大本领M 来描述，可表示为：OE M ααtan tan = (5-1) 式中E α为像所张的视角；O α为物体直接对眼睛所张的视角．一、望远镜的构造及其放大原理望远镜由物镜和目镜组成，物镜用反射镜的称反射式望远镜，物镜用透镜的称折射式望远镜．目镜是会聚透镜的称为开普勒望远镜，目镜是发散透镜的称为伽利略望远镜．对于望远镜，两透镜的光学间隔Δ≈0，即物镜的像方焦点与目镜的物方焦点近乎重合．图5-3所示为开普勒望远镜的光路示意图．图中L 0为物镜（焦距较长），Le 为目镜（焦距较短），远处物体PQ 经物镜L O 后在物镜的像方焦点F'上成一倒立实像P'Q'，像的大小决定于物镜焦距及物体与物镜间的距离．像P'Q'一般是缩小的．近乎位于目镜的物方焦面上，经目镜L E 放大后成虚像P"Q"于观察者眼睛的明视距离与无穷远之间．用望远镜观察不同位置的物体时，只需调节物镜和目镜的相对位置，使物镜成的实像落在目镜物方焦平面上，这就是望远镜的“调焦”．图5-3 开普勒望远镜的光路示意图由理论计算可得望远镜的放大本领为： ''tan tan E O OE O E O E f f f Q P f Q P M =''''=≈=αααα （5-2） 式中f o ′为物镜的焦距，f E ′为目镜的焦距，上式表明，物镜的焦距越长、目镜的焦距越短，望远镜的放大本领则越大．开普勒望远镜(f o ′＞0，(f E ′＞0)，放大本领M 为负值，系统成倒立的像；而对伽利略望远镜(f o ′＞0，(f E ′＜0)，放大本领M 为正值，系统成正立的像．因实际观察时，物体并不真正处于无穷远，像亦不成在无穷远，但式（5-2）仍近似适用．二、显微镜的构造及其放大原理显微镜和望远镜的光学系统十分相似，都是由物镜和目镜组成．显微镜的结构一般认为是由两个会聚透镜共轴组成，如图5-4所示，实物PQ 经物镜L 0成倒立实像P'Q'于目镜Le 的物方焦点Fe 的内侧，再经目镜Le 成放大的虚像P"Q"于人眼的明视距离处或无穷远处．理论计算可得显微镜的放大本领为： ''E O O E O f s f M M M ⋅∆-== (5-3)式中O M 为物镜的放大本领，M E 是目镜的放大本领，f o ′，f E ′ 为物镜和目镜的像方焦距，Δ是显微镜的光学间隔，S O ＝-25cm 为正常人眼的明视距离．由上式可知，显微镜的镜筒越长，物镜和目镜的焦距越短，放大本领就越大，通常物镜和目镜的放大本领，是标在镜头上的．图5-4 显微镜光路图用望远镜或显微镜观察物体时，一般视角均甚小，因此视角之比可用其正切之比代替，于是光学仪器的放大本领M 可近似地写成 OE O l l M ==ααtan tan 式中l 0是被测物的大小PQ ，l 是在物体所处平面上被测物的虚像的大小P"Q"． ·实验内容与步骤一、显微镜放大倍数的测定1.将标准石英尺放在显微镜载物台上夹住．2.选择适当倍率的目镜，调节聚光镜、反光镜及光阑，使目镜中观察到强弱适当而均匀的视场．3.熟悉显微镜的机械结构，学会调节使用，先用低倍物镜对石英尺进行调焦，先粗调、后微调，直至目镜视场中观察到最清晰的像，如果观察物的像不在视场中间，则可调节载物台移动手轮，将其移至视场中心进行观察．4.将目镜卸下，换上测微目镜，首先对测微目镜的目镜进行调焦，看清分划板，在调节显微镜的物镜调焦手轮，至标尺的像最清晰且无视差．5.转动测微目镜使分划板上“双线”与标准石英尺的刻度(石英尺刻度部分全长lmm ，共分100小格，每格宽O ．01mm)平行，然后将叉丝移至和显微镜视场中标准石英尺某一刻度重合，记下测微目镜的读数1x ．转动测微目镜鼓轮，使叉丝在标准石英尺上移动5格，这时叉丝与标准石英尺上另一刻度线重合，记下测微目镜的读数2x ．依此每隔5格记录一组数据，共记录10组数据．6.用逐差法处理数据，求出标尺5格对应像的大小，求其平均值，计算出物镜的放大本领．二、望远镜放大本领的测定1．将望远镜夹好，在垂直望远镜光轴方向距离目镜25cm 处放置一毫米分度的米尺A ，调节望远镜调焦手轮，把望远镜调焦到无穷远处，即望远镜能看清楚远处的物体．2.在A 尺上套上两白纸条，其间距可调，如图5-5所示．一只眼睛通过望远镜观察米尺的像B ，另一只眼睛直接看米尺A ，经过多次观察，调节眼睛使得米尺A 与望远镜中的米尺像B 重合．以B 尺为标尺，选定A 尺的上两纸带的间距为10格，记录其相当于B 尺上的格数0l ，重复3-5次，算出望远镜的放大倍数，取其平均值，并计算平均绝对偏差．3.取两纸带的间隔分别为8格和13格，重复上述步骤进行测量．1.用测微目镜测经显微镜放大的石英标尺像刻度间隔数据表测量间隔：每隔5小格标尺像刻度读一次数2.望远镜视角放大率测量数据表1．注意不要用手摸透镜、反射镜等光学元件的光学表面，，以免在光学面上留下痕迹，使成像模糊或无法成像．2．在实验过程中，注意光学仪器要轻拿轻放，勿使仪器受到震动和磨损．3．用测微目镜测量时要注意回程误差．4．测望远镜放大本领时，两只眼睛要同时观察，同时看清A、B两尺的像，并将A、B两尺的像重合在一起时，方可读数．望远镜和显微镜的发明是17世纪光学的伟大成就．显微镜的发明，使人类第一次发现了微生物和细胞生存的世界．第一架显微镜由荷铸眼镜匠詹森父子发明，后由伽利略改良而成．最初的显微镜只能放大50-200倍，到1932年德国的诺尔和鲁斯卡发明了世界第一台电子显微镜，它是利用德布罗依物质波原理制造而成的，它能放大1万倍，到20世纪90年代发展到放大率可达200万倍，由此人们发现了原子世界．1983年人们又发明了基于量子力学原理造而成的扫描隧道显微镜，开创了纳米科技的观测手段．后来人们又发明了原子力显微镜，它是根据扫描隧道显微镜的原理设计的高速拍摄三维图像的显微镜．可观察大分子在体内的活动变化．1608年荷兰的眼睛匠利佩希偶然地制造出了第一架望远镜，它的目镜为一凹透镜，被称为荷兰望远镜．发明望远镜的消息迅速在欧洲传开，1609年伽利略得悉这一消息后，立即动手制作，并把自制的望远镜第一个指向天空，首先发现了月亮上的山脉和火山口．伽利略设计了由两个凸透镜构成的开普勒望远镜，第一架开普勒望远镜由天文学家沙伊纳制成．1668年，牛顿（Newton，I．1642~1727）用2.5 厘米直径的金属，磨制成一块凹面反射镜，并在主镜的焦点前面放置了一个与主镜成45°角的反射镜，使经主镜反射后的会聚光经反射镜以90°角反射出镜筒后到达目镜，制成了反射望远镜．1672年牛顿有制造了第二架反射望远镜，全长1.2m，口径为2m，并把它献给了英国皇家学会．往后的几百年间，人们提出了反射镜的多种设计方案．1918年末，口径为254厘米的胡克望远镜（Hooker telescope）投入使用，它第一次揭示了银河系的真实大小和我们在其中所处的位置，更为重要的是，哈勃(Hubble，E．P．1889~1953)的宇宙膨胀理论就是用胡克望远镜观测的结果．相对于折射镜，反射镜没有色差，容易制作；但它也存在固有的不足：如口径越大，视场越小，物镜需要定期镀膜等．随后又出现了能兼顾折射和反射两种望远镜优点的折反射式望远镜，非常适合业余的天文观测和天文摄影，并且得到了广大天文爱好者的喜爱．它的特点是相对口径很大(甚至可大于1)，光力强，视场广阔，像质优良．适于巡天摄影和观测星云、彗星、流星等天体．自1970年代以来，在望远镜的制造方面有了许多新技术，涉及光学、力学、计算机、自动控制和精密机械等领域，使望远镜的制造突破了镜面口径的局限．然而，由于地球大气对电磁波的吸收作用，地面观测具有严重的局限性．物理学在不断地发展，直到人造卫星上天，航天技术逐渐成熟，空间天文学才兴起．1990年4月24日，由美国国家航空与航天局（NASA）和欧洲空间局（ESRO）联合研制的哈勃空间望远镜（HST）的发射成功，是天文学走向空间时代的一个里程碑．空间观测与地面观测相比，有极大的优势：没有了大气层的干扰，恒星不再闪烁．分辨率比起地面的大型望远镜提高了几十倍．灵敏度的提高，使可观测的天体迅速增加．空间没有重力，仪器就不会因自重而变形．频率覆盖范围也大大地变宽，全波段天文观测成为可能，对于光学望远镜，可以接收到宽得多的波段．就哈勃空间望远镜（现已退役）而言，主望远镜是口径为2.4米的反射望远镜，还携带了广角行星照相机，暗弱天体照相机，暗弱天体光谱仪，高分辨率光谱仪，高速光度计，成象光谱仪，近红外照相机，多目标摄谱仪，高级普查摄像仪，高新巡天照相机等精密仪器，观测范围早已突破了可见光波段，向红外和紫外两端延伸．其功能之强大，在天文学的许多领域中作出了巨大的贡献，如：银河系中心、双星系统、近邻星系、宇宙早期星系、黑洞研究等等．在望远镜的庞大家族里，除了以上介绍的光学望远镜以外，还有射电望远镜（radio telescope）、红外望远镜（infrared telescope）、紫外望远镜（ultraviolet telescope）、X 射线望远镜（X-ray telescope）和γ射线望远镜（gamma ray telescope）．随着新型显微镜、望远镜的发展和应用，使人类的视野变得更深更广．中学物理课标对望远镜、显微镜及相关内容的要求是：1.知道显微镜、望远镜的原理．2.用两个不同焦距的凸透镜制作望远镜．3.了解开普勒望远镜和伽利略望远镜的结构．4.通过望远镜原理的及调节要求的学习，可进一步掌握凸透镜呈像的特点及规律1．显微镜和望远镜有何异同?2．显微镜和望远镜的调焦方式有何不同？为什么？3．测量标准石英尺时所获得的放大本领为什么不等于物镜的标称放大本领?4、用同一个望远镜观察不同距离的目标时，其视觉放大本领是否不同？5、在光具座上自组装的望远镜(或显微镜)，如何调节焦距以获得清晰的像？6.已知什么量？哪个是待测量？如何控制变量？按要求处理实验数据，完成实验报告．尝试在光具座上设计并组装望远镜或显微镜，写出实验方案，并完成实验．。

显微镜与望远镜的组装及放大率的测定.doc显微镜和望远镜的组装及放大率的测定成员:32人，13人，35人，彭发勇17人，3人首先，实验的目的:1.组装简单的望远镜和显微镜，熟悉它们的机理和放大原理；2、学会望远镜、显微镜的放大率测量。

二。

实验仪器和设备凸透镜(四个)、标尺、光学工作台、光源等。

三、实验原理(设计思路)显微镜和望远镜是常用的视觉辅助工具。

显微镜主要用来帮助人眼观察附近的小物体。

望远镜主要用来帮助人眼观察远处的物体。

它们在许多领域都发挥着非常重要的作用，如天文学、电子学、生物学和医学。

它们都增加了观察对象对人眼的角度，并在扩大视角方面发挥作用。

但是他们的基本光学系统由一个物镜和一个目镜组成。

1.显微镜的结构(1):显微镜由两组凸透镜组成，一组是焦距相对较短的凸透镜作为物镜，另一组是稍大一点的凸透镜作为目镜。

(2)显微镜的放大率:显微镜的放大率是放大率:m =-25 cm ×△(f1’ × F2 ‘)，其中△是物镜像焦点f1 ‘和目镜物焦点F2之间的距离，即光学间隔。

图a△物镜F’1 F2目镜图a(3)放大率的测量:(1)组装实验装置，如图B所示(2)前后移动目镜，同时保持物镜相对靠近标尺，以便通过显微镜可以清楚地看到短标尺的图像。

(3)一只眼睛通过显微镜观察标尺的图像，一只眼睛直接看标尺上的光标，读出标尺图像上标尺上两个光标之间的距离l0，然后读出两个光标之间的实际距离L。

增益放大倍数M=l1/l0，重复几次，取平均值。

目镜尺物镜游标图b 2，望远镜(1)结构:根据目镜不同，望远镜分为开普勒望远镜和伽利略望远镜。

现在选择两个凸透镜来组装开普勒望远镜。

(2)望远镜的放大率:M=f1’/f2=-(f1’/f2 ‘)为大放大率望远镜选择的物镜的焦距F1’应该更大，目镜的焦距F2’应该更小。

(3)望远镜放大率的测量:(1)如图所示组装实验装置。

标尺物镜目镜光标(2)移动目镜，同时保持目镜和标尺之间的距离相对较大，以便通过望远镜可以清楚地看到标尺的图像。

组装显微镜和望远镜实验报告实验目的：1. 熟悉显微镜的组装和使用方法；2. 了解望远镜的结构和使用方法；3. 提高操作实验仪器的能力。

实验原理：显微镜是一种用来放大微小物体的光学仪器，因其具有高倍率和高分辨率，所以被广泛应用于生物、医学、材料科学等领域。

显微镜由物镜、目镜、反射镜、目镜管、支架、平台、光源等部分组成，通过调节物镜和目镜的距离和位置，可以放大被观察物的微小细节。

望远镜是一种用来观测远处物体的光学仪器。

望远镜主要由物镜、目镜、光感器、手柄、三脚架等部分组成。

通过调节物镜和目镜的位置和焦距，可以放大被观察物的远距离细节。

实验器材：1. 显微镜组装件2. 望远镜组装件3. 台灯或手电筒4. 实验台或桌子实验步骤：1. 显微镜组装：将物镜和目镜固定在目镜管的两端，并将目镜管安装在支架上。

将反射镜安装在底部，调节反光镜角度使光线透射到物镜和目镜中心。

将样品放置在平台上，调节物镜和目镜的位置和距离，调节光源亮度和方向，观察样品细节。

2. 望远镜组装：将物镜和目镜固定在镜筒的两端，并将镜筒安装在三脚架上。

调节物镜和目镜的位置和焦距，调节光源亮度和方向，在远处坐台上放置目标，调节望远镜方向和高度，观察目标细节。

3. 记录实验数据：记录显微镜和望远镜调整过程中的物镜和目镜距离、亮度、位置、颜色等参数，记录观察到的样品细节和目标形状和距离等数据。

4. 结论分析：根据实验数据，分析和比较显微镜和望远镜的性能和应用领域，总结组装调整方法和注意事项。

实验注意事项：1. 在使用显微镜和望远镜时，保持实验台和仪器稳定不易晃动。

2. 调整物镜和目镜时，注意先调整物镜再调整目镜，避免调整过程中仪器受到损坏。

3. 调整反光镜角度时，注意保证光线透射到物镜和目镜中心。

4. 在观察过程中，保持实验室环境安静并避免碰触样品或目标。

5. 完成实验后，清洁仪器并按照标准方法存放，避免损坏或丢失。

大学物理实验报告【实验名称】望远镜和显微镜【实验目的】（1）了解望远镜和显微镜的构造及其放大原理，并掌握其使用方法；（2）了解视放大率等概念并掌握其测量方法；（3）进一步熟悉透镜成像规律。

【实验原理】（一）望远镜1.望远镜基本光学系统基本的望远系统是由物镜和目镜组成的无焦系统，物镜L的像方焦点F'与0o目镜L的物方焦点F重合，如图所示。

无穷远物体发出的光经物镜后在物镜焦ee 平面上成一倒立缩小的实像，再利用目镜（短焦距）将此实像成像于无穷远处, 使视角增大，利于人眼观察。

为了利于对远处物体的观测，望远镜物镜的焦距一般较长。

优点是可在物镜与目镜之间的中间像平面上安装分划板（其上有叉丝和刻尺）!! 以供瞄准或测量。

实验装置中用到的望远镜（如分光计上的望远镜，光杠杆系统中的望远镜等）均为开普勒望远镜，在中间像平面上装有分划板。

实际上，为方便人眼观察，物体经望远镜后一般不是成像于无穷远，而是成虚像于人眼明视距离处；而且为实现对远近不同物体的观察，物镜与目镜的间距即镜筒长度可调，物镜的像方焦点与目镜的物方焦点可能会不重合。

使用望远镜时，观察者应先调目镜看清分划板，使分划板成像于人眼明视距离处，再调节望远镜镜筒长度，即改变物镜、目镜间距，使被观察物清晰可见并与分划板叉丝无视差。

2. 望远镜的视放大率视放大率r 定义为目视光学仪器所成的像对人眼的张角（记为s'）的正切与物体直接对人眼的张角（记为3）的正切之比，即:tan 3'r=_ tan 3对图示望远镜，有：y'y 'tan 3=—,tan 3'二因此，望远镜的视放大率r 为Tr =f 0 r ~re其中，f 、f '分别是L 的物方焦距、像方焦距，f =f '。

ee e ee 实际测量望远镜无焦系统的视放大率时，可以利用图示光路用仪器测出像高y ''，从三角关系可得出:因此无焦系统的视放大率可测出。
