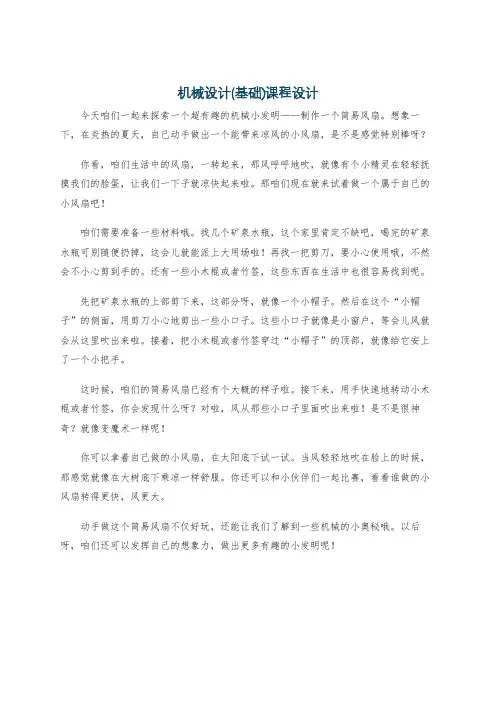

机械设计(基础)课程设计
今天咱们一起来探索一个超有趣的机械小发明——制作一个简易风扇。

想象一下，在炎热的夏天，自己动手做出一个能带来凉风的小风扇，是不是感觉特别棒呀？
你看，咱们生活中的风扇，一转起来，那风呼呼地吹，就像有个小精灵在轻轻抚摸我们的脸蛋，让我们一下子就凉快起来啦。

那咱们现在就来试着做一个属于自己的小风扇吧！
咱们需要准备一些材料哦。

找几个矿泉水瓶，这个家里肯定不缺吧，喝完的矿泉水瓶可别随便扔掉，这会儿就能派上大用场啦！再找一把剪刀，要小心使用哦，不然会不小心剪到手的。

还有一些小木棍或者竹签，这些东西在生活中也很容易找到呢。

先把矿泉水瓶的上部剪下来，这部分呀，就像一个小帽子。

然后在这个“小帽子”的侧面，用剪刀小心地剪出一些小口子。

这些小口子就像是小窗户，等会儿风就会从这里吹出来啦。

接着，把小木棍或者竹签穿过“小帽子”的顶部，就像给它安上了一个小把手。

这时候，咱们的简易风扇已经有个大概的样子啦。

接下来，用手快速地转动小木棍或者竹签，你会发现什么呀？对啦，风从那些小口子里面吹出来啦！是不是很神奇？就像变魔术一样呢！
你可以拿着自己做的小风扇，在太阳底下试一试。

当风轻轻地吹在脸上的时候，那感觉就像在大树底下乘凉一样舒服。

你还可以和小伙伴们一起比赛，看看谁做的小风扇转得更快，风更大。

动手做这个简易风扇不仅好玩，还能让我们了解到一些机械的小奥秘哦。

以后呀，咱们还可以发挥自己的想象力，做出更多有趣的小发明呢！。

设计题编号:01设计题目:牛头刨床（1)机器功能和设计要求该机器主要用于零件的平面加工。

机器须完成的动作为：刨刀的往复运动和工件的进给运动。

要求刨刀切削速度较均匀,且有急回特性。

（2)基本数据主转转速60r/min,工件最大加工长度ｌ≤45０ｍｍ,加工面距地面高度ｈ=８00ｍm，行程速比系数K =１．5，许用压力角[α] =１５°，切削进给量S在0.1～0.5ｍm范围内可调。

设计题编号:02 设计题目：圆盘(平板）印刷（1)机器的功能和设计要求该机器的功能是在小型铜锌板上刷上油墨，通过铜锌板与白纸相互粘合而完成印刷工艺。

须完成的动作为：纸张输送、油辊上添加油墨、铜锌板上刷墨、白纸与刷墨后的铜锌板粘合印刷、取出印刷品。

（２）基本数据印刷能力：24次／min、印头的固定支承距地面高度500ｍm,印头摆角5０°、印头最大高度280mｍ。

设计题编号：0３设计题目:电阻压帽自动机(1）机器的功能和设计要求该机器的功能是将电阻帽分左、右两端压合在电阻坯上。

须完成的动作为：送电阻坯、电阻坯的定位和夹紧、左、右电阻帽的送料、压帽、产品送出。

(2）基本数据生产能力:3０个/miｎ、电阻坯直径d ＝3mm，长度l ＝7mm。

设计题编号：04 设计题目：半自动钻床(1）机器的功能和设计要求该机器的功能是加工件自动送到钻床工位,定位机构使被加工件可靠定位，完成钻孔加工后，自动送出工件。

须完成的动作为:送料、定位、钻孔加工、零件输出。

(２)基本数据该机器的加工零件如图1所示。

图1半自动钻床设计数据参看下表１。

表1 半自动钻床设计数据方案号进料机构工作行程／ｍm定位机构工作行程/mm动力头工作行程/mm电动机转速/（r/miｎ）工作节拍/（件/miｎ）A4０30１５14５0１Ｂ３５25２014402Ｃ302０1０9601设计题编号：05 设计题目：纸板压痕机（1)机械的功能和设计要求该机器的功能是将裁切好的纸板，在折叠式纸箱的拆缝压出痕迹。

机械设计课程设计 电子版一、课程目标知识目标：1. 让学生掌握机械设计的基本原理和概念，理解机械结构的设计过程；2. 培养学生对电子版机械设计软件的操作能力，学会运用软件进行机械零件的绘制和装配；3. 使学生了解并掌握机械设计中的工程制图标准，提高图纸阅读与绘制能力。

技能目标：1. 培养学生运用计算机辅助设计软件（如CAD）进行机械零件设计的能力；2. 培养学生运用电子版软件进行机械装配图和零件图的绘制，提高学生的设计表达能力；3. 培养学生分析机械结构问题，提出解决方案并进行优化设计的能力。

情感态度价值观目标：1. 培养学生对机械设计的兴趣，激发创新意识，提高学生的工程素养；2. 培养学生严谨的科学态度，注重细节，养成良好的工程习惯；3. 培养学生团队协作精神，提高沟通与交流能力，为未来的工程师职业生涯奠定基础。

本课程针对高中年级学生，结合学科特点和教学要求，以实用性为导向，注重理论与实践相结合。

课程目标旨在使学生掌握机械设计的基本知识和技能，培养他们运用电子版设计软件解决实际问题的能力，同时提高学生的情感态度价值观，为我国机械工程领域培养合格的技术人才。

二、教学内容本章节教学内容主要包括以下三个方面：1. 机械设计基本原理与概念：- 机械设计的基本要求和方法；- 机械零件的分类、性能及选用原则；- 机械结构的受力分析及强度计算。

2. 电子版机械设计软件操作：- 计算机辅助设计软件（如CAD）的基本操作与使用技巧；- 机械零件的三维建模与装配；- 机械零件图的绘制与标注。

3. 机械设计实践与应用：- 机械设计实例分析；- 学生团队项目设计实践；- 机械设计方案的优化与评价。

教学内容依据课程目标，注重科学性和系统性，结合教材相关章节，制定以下教学大纲：第1周：机械设计基本原理与概念；第2周：计算机辅助设计软件基本操作与使用技巧；第3周：机械零件的三维建模与装配；第4周：机械零件图的绘制与标注；第5周：机械设计实例分析；第6周：学生团队项目设计实践；第7周：机械设计方案的优化与评价。

机械原理课程设计指导书机械原理课程设计说明书姓名班级学号时间年月指导教师第一章概论一．机械原理课程设计的目的机械原理课程设计是继机械原理课程的课堂理论教学之后，面向学生设置的一项实践性教学环节。

机械原理课程设计以机械制图、数学、物理、理论力学、金属工艺学、计算机语言等先修课和金工实习为基础，在机械原理课程所探讨的常用机构的分析、综合基本理论方法指导下，采取教师引导与学生个人独立思考相结合的方式，通过对整部机器的运动和动力学设计的训练，以期达到下述几项主要目的：1）初步培养学生综合应用各学科理论，进行机器工作原理设计，机构选型和机器总体设计的能力。

2）提高学生在机构的分析与综合方面的熟练程度。

3）培养学生运用计算机辅助机械设计的能力。

4）让学生接触机械设计方面的感性知识，使他们对机械设计的一般过程和步骤有初步的了解。

5）提高学生计算、绘图、使用技术资料和计算机的熟练程度；锻炼他们独立工作，了解实际问题的能力。

二.机械原理课程设计的内容和方法1.机械原理课程设计的内容为培养具有独立设计能力的人才创造条件，机械原理课程设计的内容应包括：机械传动方案的选择与设计；机械的运动分析与设计；机械的动力分析与设计三个方面，所以机械原理课程设计的选题应当注意到：一定程度的综合性和完整性——应包括三种基本机构（如连杆机械、凸轮机构、齿轮机构）的分析与综合；一定程度的自动化——应具有多个执行机构的运动配合关系，包括运动循环图的分析与设计；一定程度的深度和广度——应较全面而综合地应用机械原理的基本理论、基本知识和基本技能，以使学生在机械设计技术工作的适应能力和开发创造能力方面受到初步实践性的训练。

2．机械原理课程设计的方法课程设计的方法原则上可分为两大类：（1）图解法运用基本理论中的基本关系式，用图解的方法将其结果确定出来，并清晰地以线图的形式表现在图纸上，有直观、简单、可检查解析计算正确与否等特点，对于简单机构的分析与综合问题，其优点更为明显。

南京工业大学机械设计根底课程设计计算讲明书设计题目系〔院〕班级设计者指导教师年月日名目1：课程设计任务书。

12：课程设计方案选择。

23：电动机的选择。

34：计算总传动比和分配各级传动比。

45:计算传动装置的运动和动力参数。

56：减速器传动零件的设计与计算（1）V带的设计与计算。

8（2）齿轮的设计与计算。

13 （3）轴的设计与计算。

177：键的选择与校核。

268：联轴器的设计。

289：润滑和密封。

2910：铸铁减速器箱体要紧结构设计。

30 11：感想与参考文献。

32 一、设计任务书①设计条件设计带式输送机的传动系统，采纳带传动和一级圆柱出论减速器②原始数据输送带有效拉力F＝5000N输送带工作速度V＝m/s输送带滚筒直径d＝450mm③工作条件两班制工作，空载起动载荷平稳，常温下连续〔单向〕运转，工作环境多尘；三相交流电源，电压为380/220V。

④使用期限及检修间隔工作期限：8年，大修期限：4年。

二．传功方案的选择带式输送机传动系统方案如如下面图：〔画方案图〕带式输送机由电动机驱动。

电动机1将动力传到带传动2，再由带传动传进一级减速器3，再经联轴器4将动力传至输送机滚筒5，带动输送带6工作。

传动系统中采纳带传动及一级圆柱齿轮减速器，采纳直齿圆柱齿轮传动。

三．计算及讲明计算及讲明计算结果⑴电动机的选择①电动机类型与结构形式的选择对一般的机械运输，选用Y 系列三相异步电动机， 安装形式为卧式，机座带底足，电压380V 。

②电动机型号的选择 ⒈电动机的功率依据条件由计算得知工作机所需有效功率44610610 1.772.19450w w V n D ππ===⨯⨯⨯⨯⨯r/min 72.19w n =因:0.94w η=，那么5000 1.79.0410*******.94w w w w F V p η⨯===⨯kwr/min 设：η1－联轴器效率＝0.98〔由表1-7〕；9.04w p = ηkw η ηη－传动装置的总效率 P w －工作机所需输进功率由电动机至运输带的传动总效率为那么工作机实际需要的电动机输出功率为010.11P =09.0410.110.894wP P KW η===kw计算及讲明计算结果依据P 0选取电动机的额定功率P m ，使()01~1.310.11~13.14m P P ==kw⒉电动机的转速44610610 1.772.19450w w V n D ππ===⨯⨯⨯⨯⨯r/min 72.19w n =因为V 带传动比b i 2~4=，齿轮传动比i 3~5g =，那么r/min(6~20)(433.14~1443.8)m w b g w w in i i n n n ====kw由上述P m ，n m 查表12-1得：选用P m =11kw ，n m =970r/minY160L-6 电动机的型号为：Y160L-6型电动机 ⑵计算总传动比和分配各级传动比① 传动装置的总传动比 n m ：电动机的满载转速 n w ：工作机的转速 ② 分配各级传动比 依据设计要求：i b <i g 故取i b =3.5，那么i b =⑶传动系统的运动和动力参数计算传动装置从电动机到工作机有三轴，分不为Ⅰ、 Ⅱ、Ⅲ、Ⅳ轴，传动系统各轴的转速、功率和转矩计 计算及讲明计算结果 算如下：① Ⅰ轴〔电动机轴〕 ② Ⅱ轴〔减速器高速轴〕 ③ Ⅲ轴〔减速器低速轴〕 ④Ⅳ轴〔输送机滚筒轴〕将计算结果和传动比及传动效率汇总如表1－1表1－1传动系统的运动和动力参数计算及讲明计算结果⑷减速器传动零件的设计与计算 ① V 带的设计与计算 ⒈计算功率P C1.21113.2c A k p p ==⨯=kwK A ：工况系数，查表的K A = P ：电动机额定功率⒉选取V 带型号依据13.2c p =kw 和小带轮转速1970/min n r =，由 图8-10可知，工作点处于B,C 型相邻区域，取 C 型带。

机械设计基础课程设计word一、课程目标知识目标：1. 让学生掌握机械设计的基本原理和概念，理解机械结构的设计方法。

2. 培养学生运用word软件进行机械设计基础文档的编辑、排版和绘图能力。

3. 使学生了解机械设计过程中的规范和标准，掌握相关工程图的绘制方法。

技能目标：1. 培养学生运用word软件进行机械设计文档的编辑和排版，提高文档制作效率。

2. 培养学生利用word软件绘制简单机械结构图、示意图等，提升图形表达能力。

3. 培养学生分析机械设计问题，运用所学知识解决实际问题的能力。

情感态度价值观目标：1. 激发学生对机械设计学科的兴趣，培养其创新意识和团队合作精神。

2. 培养学生严谨、细致、负责的学习态度，树立正确的工程伦理观念。

3. 引导学生关注社会发展，了解机械设计在工程领域的应用，增强学生的社会责任感。

本课程针对高年级学生，结合学科特点和教学要求，注重理论与实践相结合，培养学生的实际操作能力。

通过本课程的学习，使学生能够掌握机械设计的基本原理，运用word软件高效地进行文档编辑和绘图，提高学生的专业素养和综合能力。

同时，注重培养学生的情感态度价值观，使学生在学习过程中形成积极向上的心态，为未来的职业发展奠定基础。

二、教学内容1. 机械设计基本原理：包括机械设计的基本概念、设计方法和设计步骤，以课本第二章内容为基础，使学生了解机械设计的基本框架。

2. Word软件在机械设计中的应用：教授word软件的基本操作，重点讲解绘图、表格、公式等功能在机械设计文档中的应用，对应课本第四章内容。

3. 机械设计文档制作：以课本第三章为例，教授如何利用word软件进行机械设计文档的编辑、排版和绘图，包括设计说明书、技术报告等。

4. 机械设计实例分析：选取课本第五章典型案例，分析机械设计过程中遇到的问题和解决方法，提高学生解决实际问题的能力。

5. 机械设计规范与标准：讲解我国机械设计的相关规范和标准，以课本第六章内容为参考，使学生了解机械设计行业的规范要求。

《机械设计基础》课程设计第一节《机械设计基础》课程设计概述一、课程设计的目的《机械设计基础》课程是一门技术基础课，目的在于培养学生机械设计能力。

课程设计是《机械设计基础》课程最后一个重要的实践性教学环节，也是机电类专业学生第一次较为全面的机械设计训练，其目的为：（1）通过课程设计培养学生综合运用《机械设计基础》课程及其它先修课程的理论知识，解决工程实际问题的能力，并通过实际设计训练，使理论知识得以巩固和提高。

（2）通过课程设计的实践使学生掌握一般机械设计的基本方法和程序，培养独立设计能力。

（3）进行机械设计工作基本技能的训练，包括训练、计算、绘图能力、计算机辅助设计能力，熟悉和运用设计资料（手册、图册、标准、规范等）。

二、课程设计的内容和任务1、课程设计的内容本课程设计选择齿轮减速器为设计课题，设计的主要内容包括以下几方面：（1）拟定、分析传动装置的运动和动力参数；（2）选择电动机，计算传动装置的运动和动力参数；（3）进行传动件的设计计算，校核轴、轴承、联轴器、键等；（4）绘制减速器装配图及典型零件图（有条件可用AutoCAD绘制）；（5）编写设计计算说明书。

2、课程设计的任务本课程设计要求在2周时间内完成以下的任务：（1）绘制减速器装配图1张（A1图纸）；（2）零件工作图2张（齿轮、轴、箱体等任选2个，A3图纸）；（3）设计计算说明书1份，约6000字左右。

三、课程设计的步骤课程设计是一次较全面较系统的机械设计训练，因此应遵循机械设计过程的一般规律，大体上按以下步骤进行：（1）设计准备认真研究设计任务书，明确设计要求和条件，认真阅读减速器参考图，拆装减速器，熟悉设计对象。

（2）传动装置的总体设计根据设计要求拟定传动总体布置方案，选择原动机，计算传动装置的运动和动力参数。

（3）传动件设计计算设计装配图前，先计算各级传动件的参数确定其尺寸，并选好联轴器的类型和规格。

一般先计算外传动件、后计算内传动件。

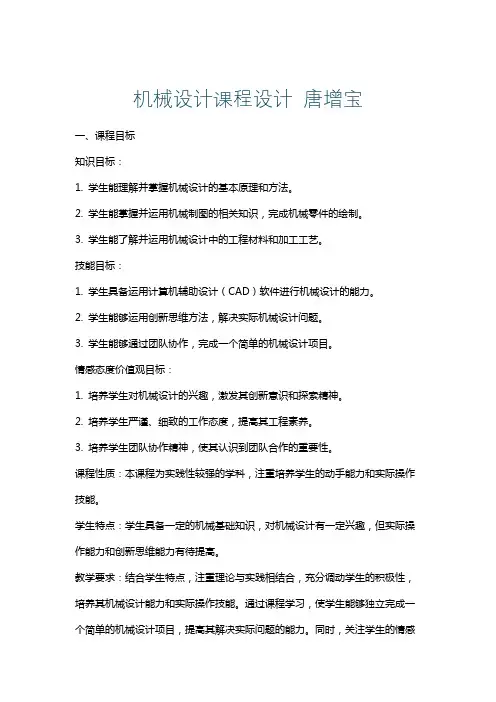

机械设计课程设计 唐增宝一、课程目标知识目标：1. 学生能理解并掌握机械设计的基本原理和方法。

2. 学生能掌握并运用机械制图的相关知识，完成机械零件的绘制。

3. 学生能了解并运用机械设计中的工程材料和加工工艺。

技能目标：1. 学生具备运用计算机辅助设计（CAD）软件进行机械设计的能力。

2. 学生能够运用创新思维方法，解决实际机械设计问题。

3. 学生能够通过团队协作，完成一个简单的机械设计项目。

情感态度价值观目标：1. 培养学生对机械设计的兴趣，激发其创新意识和探索精神。

2. 培养学生严谨、细致的工作态度，提高其工程素养。

3. 培养学生团队协作精神，使其认识到团队合作的重要性。

课程性质：本课程为实践性较强的学科，注重培养学生的动手能力和实际操作技能。

学生特点：学生具备一定的机械基础知识，对机械设计有一定兴趣，但实际操作能力和创新思维能力有待提高。

教学要求：结合学生特点，注重理论与实践相结合，充分调动学生的积极性，培养其机械设计能力和实际操作技能。

通过课程学习，使学生能够独立完成一个简单的机械设计项目，提高其解决实际问题的能力。

同时，关注学生的情感态度价值观培养，使其在学习过程中形成良好的职业素养。

二、教学内容1. 机械设计基本原理：包括机械设计的基本概念、设计要求和设计步骤等，参照教材第一章内容。

2. 机械制图：涵盖制图标准、视图表达、尺寸标注等，结合教材第二章进行讲解和实践。

3. 机械零件设计：讲解轴、齿轮、轴承等常见零件的设计方法和要点，参照教材第三章内容。

4. 工程材料和加工工艺：介绍常用工程材料的特点及选用原则，分析不同加工工艺的适用范围，结合教材第四章进行教学。

5. 计算机辅助设计（CAD）软件应用：教授CAD软件的基本操作，培养学生运用CAD软件进行机械设计的能力，参照教材第五章内容。

6. 创新思维方法：引导学生运用创新思维方法，解决实际机械设计问题，结合教材第六章进行讲解和实践。

7. 机械设计项目实践：安排学生进行团队协作，完成一个简单的机械设计项目，包括项目分析、设计、制作和调试等环节。

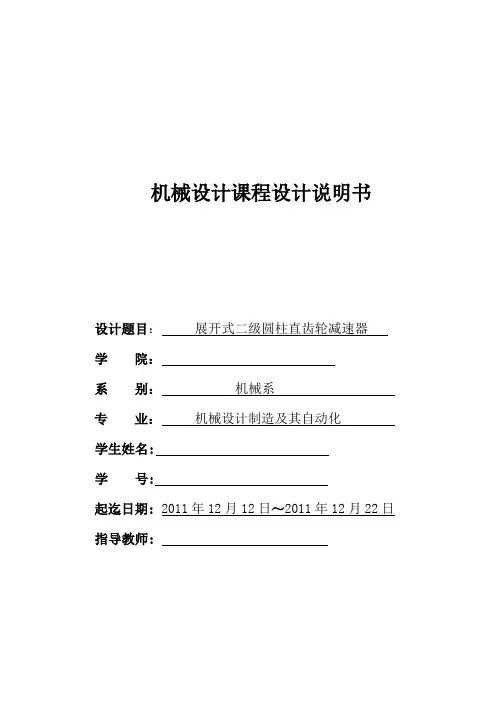

机械设计课程设计说明书设计题目：展开式二级圆柱直齿轮减速器学院：系别：机械系专业：机械设计制造及其自动化学生姓名:学号:起迄日期: 2011年12月12日～2011年12月22日指导教师:目录一、设计任务书 (3)二、传动系统方案的总体设计 (5)（一）电动机的选择 (5)（二）传动比的分配 (6)（三）传动系统的运动和动力学参数设计 (6)三、低速级齿轮设计 (8)（一）按齿面强度设计 (8)（二）按齿根弯曲强度设计 (9)四、高速级齿轮设计 (12)五、各轴设计方案 (13)（一）低速轴的设计 (13)（二）中间轴的设计 (16)（三）高速轴的设计 (17)六、轴承的校核和键的选择 (19)（一）轴承的校核 (19)（二）键的选择 (19)确定各段轴的直径：A 段：1d =40mm （由最小直径算出）B 段：2d =45mm （根据油封标准，选择毡圈孔直径为45mm 的）C 段：3d =50mm 与轴承（深沟球轴承6310）配合，取轴径内径D 段：4d =54mm 设计非定位轴肩高a=2mm ，大齿轮的孔径54mmE 段：5d =60mm 设计定位轴肩高a=6mm （40.1 5.46d mm mm ⨯=≈）F 段：6d =56mmG 段：7d =50mm ，与轴承（深沟球轴承6310）配合，取轴径内径确定各段轴的长度：A 段：1L =82mm （考虑半联轴器的长度，并放大0.03）B 段：2L =50mm (考虑轴承端盖的长度与半联轴器的距离为L=30mm)C 段：3L =52mm 与轴承（深沟球轴承6310）配合，加上套筒的长度)D 段：4L =60mm 齿轮的齿宽B=27mmE 段：5L =10mm 定位轴肩长度0.0754h mm ≥⨯F 段：6L =40mm 根据结构需要可以调整其长度G 段：7L =30mm 与轴承（深沟球轴承6310）配合（6）轴承的校核水平支撑反力1323/()540.5r r F F l l l N =+=2223/()393.6r r F F l l l N =+=水平受力图垂直受力图扭矩图合成弯矩受力图选取脉动循环变应力 取0.6α=()22324.88ca M T MPa Wασ+==由材料可得[]160MPa σ-= 所以ca σ<[]1σ-故该轴强度符合（二）中间轴的设计确定各段轴的直径：A 段：1d =25mm 与轴承（深沟球轴承6305）配合，取轴径内径B 段：2d =28mmC 段：3d =36mm 与小齿轮配合，小齿轮的孔径36mmD 段：4d =44mm 设计定位轴肩高a=3mmE 段：5d =36mmF 段：6d =26mmG 段：7d =25mm 与轴承（深沟球轴承6305）配合，取轴径内径 确定各段轴的长度：A 段：1L =17mm 与轴承（深沟球轴承6305）配合B 段：2L =20mmC 段：3L =64mm 根据小齿轮的厚度缩小5mm 左右达到使用要求D 段：4L =8mm 定位轴肩E 段：5L =44mm 根据中间大齿轮的厚度缩小5mm 左右F 段：6L =17mm ，根据结构需要可以调整其长度G 段：7L =17mm ，与轴承（深沟球轴承6305）配合（三）高速轴的设计（1）轴的设计 1 2.1P KW = 1940min r n = 121.31T N m =⋅（2）初选轴的最小直径 选取轴的材料为45钢，调质处理。

机械设计基础课程设计题目：单级圆柱直齿轮减速器学生姓名：学号：专业班级：指导教师：日期：2020年6月16日（划线内容填写：小3号宋体居中）目录一、设计任务书 (1)二、电动机的选择 (4)三、总传动比及各级传动比、参数的确定 (5)四、传动零件的设计计算 (6)五、轴、轴承的设计计算 (8)六、减速器的润滑 (13)七、附件图纸 (13)八、设计小结 (18)九、课程设计评语 (19)一设计任务书（1 ）该传送设备的传动系统由电动机—运输带—减速器组成。

单级减速器运动简图1—电动机； 2 V带；3—减速器；4—联轴器；5—滚筒，6-传送带（2）、原始数据：滚筒直径（mm）=200传送带运行速度（m/s）=1.4传送带所需牵引力F（N）=2733要求传送带载荷平稳，连续单向运转，工作年限10年，每年300个工作日，每天工作12小时。

（3）设计任务与要求：A、电动机的选择；B、传动装置运动和动力参数的确定和计算；C、主要零件的设计计算；D、减速器装配图和零件工作图的绘制；E、设计说明书的编写。

二电动机的选择正文（字体：宋体小四。

行间距，1.5倍行距，以下均相同）三、总传动比及各级传动比、参数的确定四、传动零件的设计计算五、轴、轴承的设计计算六、减速器的润滑1.齿轮的润滑因齿轮的圆周速度<12 m/s，所以采用浸油润滑的润滑方式。

润滑油牌号选用L-AN32;低速速齿轮浸入油里约为1个齿高但不小于10mm。

2．滚动轴承的润滑因润滑油中的传动零件（齿轮）的圆周速度V≤1.5～2m/s 所以采用油脂润滑。

润滑脂选用钠基润滑脂。

七、附件图纸八、设计小结课程设计是机械设计当中的一个非常重要的一环，通过本次课程设计，从中得到的收获还是非常多的。

这次的课程设计对于我来说有着深刻的意义。

这种意义不光是我能够完成设计任务，更重要的是在这段时间内使我深刻感受到设计工作的那份艰难。

而这份艰难不仅仅体现在设计内容与过程中为了精益求精所付出的艰辛，更重要的是为每一个精细数字的付出！这次课程设计的题目是设计一个一级圆柱齿轮减速器，由于我理论知识的不足，再加上平时没有什么设计经验，一开始的时候有些手忙脚乱，不知从何入手，很迷茫。
