电梯导向系统(第八讲)

江苏省睢宁中等专业学校电子教案任教学科：电梯安装与维护任教班级：17电梯教师姓名：段崇秀图2—52 电梯总体的导向系统和重量平衡系统1—曳引机；2—承重梁；3—导向轮；4—曳引绳；5—轿厢导靴；6—开门机；7—轿厢；8—对重导靴；9—对重装置；10—防护栏；11—对重导轨；12—缓冲器；13—限速器张紧装置；14—限位开关；15—轿厢导轨；16—补偿链；17—安全钳嘴；18—曳引绳；19—限速器；20—控制柜；21—极限开关有了导向系统，轿厢只能沿着左右两侧的竖直方向的导轨上下运行。

对重只能沿着位于对重两侧的竖直方向的导轨上下运行。

所以电梯的导向系统，包括轿厢的导向和对重的导向两部分。

不论是轿厢导向和对重导向均由导轨、导靴和导架组成，如图2—53、2—54所示。

图2—53 轿厢导向系统(立面图)1—导轨；2—导靴；3—曳引绳；4—轿厢；5—导轨架；6—安全钳图2—54 对重导向系统(立面图)1—导轨；2—对重；3—曳引绳；4—导靴导向系统是使轿厢和对重顺利地沿着各自的导轨平稳地上下运动，轿厢和对重是通过曳引钢丝绳分别挂在曳引机的两侧，两边就形成平衡体，起到相对重量平衡作用。

另外，连接轿厢和对重的曳引钢丝绳，如楼层高，钢丝绳长，自身的重量增多，通过连接在轿厢底和对重的补偿链(见图2—52中的补偿链)起着两边重量平衡的补偿作用。

这样，导向系统配合了重量平衡系统，从而保证了电梯曳引传动的正常，运行的平衡可靠。

综上所述，导向系统的主体构件是导轨和导靴；重量平衡系统的主体构件是对重和补偿链(绳)。

任务一、导轨导轨的种类和规格(1)导轨的横截面(断面)形状一般钢导轨，常采用机械加工方式或冷轧加工方式制作。

常见的导轨横截面形状如图2—55所示。

图2—55 导轨及其横截面形状电梯中大量使用的“T”形导轨如图2—55(a)所示，但对于货梯对重导轨和速度为1m／s以下的客梯对重导轨，一般多采用“L”型(图2—55(b))导轨(规格为L75×75×8～10)。

《电梯结构与原理》电子教案-电梯导向与重量平衡系统一、教学目标1. 让学生了解电梯导向系统的功能和作用。

2. 使学生掌握电梯重量平衡系统的原理和构成。

3. 培养学生分析和解决电梯运行中遇到的问题的能力。

二、教学内容1. 电梯导向系统a. 导向轮和导向轨道的作用b. 导向系统的种类及工作原理c. 导向系统在电梯运行中的重要性2. 电梯重量平衡系统a. 重量平衡原理b. 平衡重块的选择与计算c. 重量平衡系统在电梯运行中的作用三、教学重点与难点1. 教学重点：电梯导向系统的工作原理，重量平衡系统的构成及作用。

2. 教学难点：导向系统的种类及工作原理，平衡重块的选择与计算。

四、教学方法1. 采用多媒体教学，展示电梯导向与重量平衡系统的实物图片和动画。

2. 利用模型或实物进行讲解，增强学生的直观感受。

3. 开展小组讨论，分析电梯运行中可能遇到的问题。

五、教学过程1. 导入：通过展示电梯运行的短视频，引发学生对电梯导向与重量平衡系统的兴趣。

2. 讲解：详细讲解电梯导向系统的功能、种类及工作原理，引导学生了解其在电梯运行中的重要性。

3. 互动：提问学生关于电梯重量平衡系统的知识，引导学生思考并回答问题。

4. 讲解：讲解电梯重量平衡系统的原理、构成及作用，重点讲解平衡重块的选择与计算方法。

5. 实践：安排学生参观电梯导向与重量平衡系统的实物或模型，加深学生对知识的理解。

6. 总结：对本节课的内容进行总结，强调电梯导向与重量平衡系统在电梯运行中的重要性。

7. 作业：布置相关练习题，巩固学生对电梯导向与重量平衡系统的理解。

六、教学评估1. 课堂问答：通过提问学生关于电梯导向与重量平衡系统的问题，评估学生对知识的掌握程度。

2. 练习题：布置课后练习题，评估学生对课堂内容的巩固情况。

3. 小组讨论：评估学生在小组讨论中的参与程度及对问题的分析能力。

七、教学拓展1. 介绍电梯导向与重量平衡系统在电梯技术创新中的应用。

2. 探讨电梯导向与重量平衡系统在安全方面的作用。

电梯是机电合一的大型复杂产品,机械部分相当于人的躯体,电器部分相当于人的神经.机与电的高度合一,使电梯成了现代科学技术的综和产品.对于电梯的结构而言,传统的方法是分为机械部分和电气部分,但以功能系统来描述,则更能反映电梯的特点.下面简单介绍电梯机械部分的结构,而我们的主要目的是怎样来控制它.
一.曳引系统
曳引系统的主要功能是输出与传递动力,使电梯运行.
曳引系统主要由曳引钢丝绳,导向轮,反绳轮组成.
二.导向系统
导向系统的主要功能是限制轿厢和对重的活动自由度,使轿厢和对重只能沿着导轨作升降运动.
导向系统主要由导轨,导靴和导轨架组成.
三.轿厢
轿厢是运送乘客和货物的电梯组件,是电梯的工作部分.
轿厢由轿厢架和轿厢体组成.
四.门系统
门系统的主要功能是封住层站入口和轿厢入口.
门系统由轿厢门,层门,开门机,门锁装置组成.
五.重量平衡系统
系统的主要功能是相对平衡轿厢重量,在电梯工作中能使轿厢与对重间的重量差保持在限额之内,保证电梯的曳引传动正常.
系统主要由对重和重量补偿装置组成.
六.电力拖动系统
电力拖动系统的功能是提供动力,实行电梯速度控制.
电力拖动系统由曳引电动机,供电系统,速度反馈装置,电动机调速装置等组成.
七.电气控制系统
电气控制系统的主要功能是对电梯的运行实行操纵和控制.
电气控制系统主要由操纵装置,位置显示装置,控制屏(柜),平层装置,选层器等组成.
八.安全保护系统
保证电梯安全使用,防止一切危及人身安全的事故发生.
由限速器,安全钳,缓冲器,端站保护装置组成.
我们是搞控制的,了解一下就可以了.。

垂直电梯的八大系统及工作原理绪言电梯式高层建筑物中不可缺少的垂直运输工具，它是机电一体化的大型综合性的设备。

电梯为保障其安全可靠，从多方面设置了防范措施，如电气安全装置和机械安全装置。

其中，电气安全装置有：电源控制保护装置、供电电源相序保护装置、门锁电气联锁装置、紧急停梯开关、超速保护开关、超载保护开关、限位开关、急停开关、安全窗开关等。

机械安全装置有制动器、限速器、安全钳、缓冲器、门钩子锁、门安全触板等。

这些安全装置能够保证电梯的安全运行。

包括电梯P1C的控制系统的工作原理。

第一章电梯的八大系统1曳引系统电梯曳系统的功能是输出动力和传递动力，驱动电梯运行。

主要由曳引机,曳引钢丝绳，导向轮和反绳轮组成。

拽引机为电梯的运行提供动力，由电动机,拽引轮，连轴器，减速箱，和电磁制动器组成。

拽引钢丝的两端分别连轿厢和对重，依靠钢丝绳和拽引轮之间的摩擦来驱动轿厢升降。

导向轮的作用是分开轿厢和对重的间距，采用复绕型还可以增加拽引力。

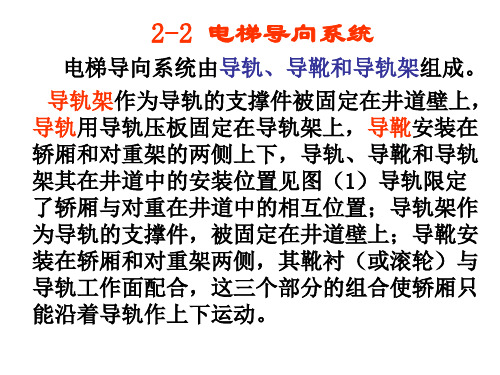

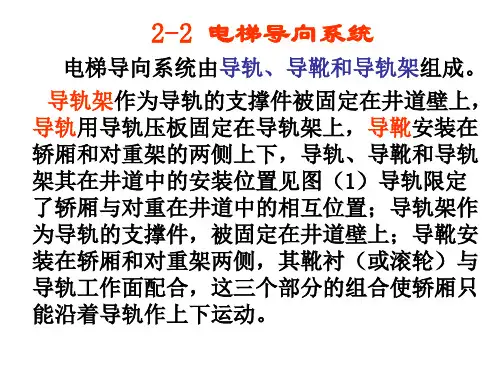

2 .导向系统导向系统由导轨，导靴和导轨架组成。

它的作用是限制轿厢和对重的活动自由度，使得轿厢和对重只能沿着导轨做升降运动。

3 .门系统门系统有轿厢门，层门，开门，连动机构等组成。

轿厢门设在轿厢入口，由门扇，门导轨架，等组成，层门设在层站入口处。

开门机设在轿厢上，是轿厢和层门的动力源。

4 .轿厢轿厢是运送乘客或者货物的电梯组件。

它是有轿厢架和轿厢体组成的。

轿厢架是轿厢体的承重机构，由横梁，立柱，底梁，和斜拉杆等组成。

轿厢体由厢底，轿厢壁，轿厢顶以及照明通风装置，轿厢装饰件和轿厢内操纵按钮板等组成。

轿厢体空间的大小由额定载重量和额定客人数决定。

5 .重量平衡系统重量平衡系统由对重和重量补偿装置组成。

对重由对重架和对重块组成。

对重将平衡轿厢自重和部分额定载重。

重量补偿装置是补偿高层电梯中轿厢与对重侧拽引钢丝绳长度变化对电梯的平衡设计影响的装置。

6 .电力拖动系统电力拖动系统由拽引电机，供电系统，速度反馈装置，调速装置等组成，它的作用是对电梯进行速度控制。
