钛—不锈钢复合板制作反应釜焊接工艺

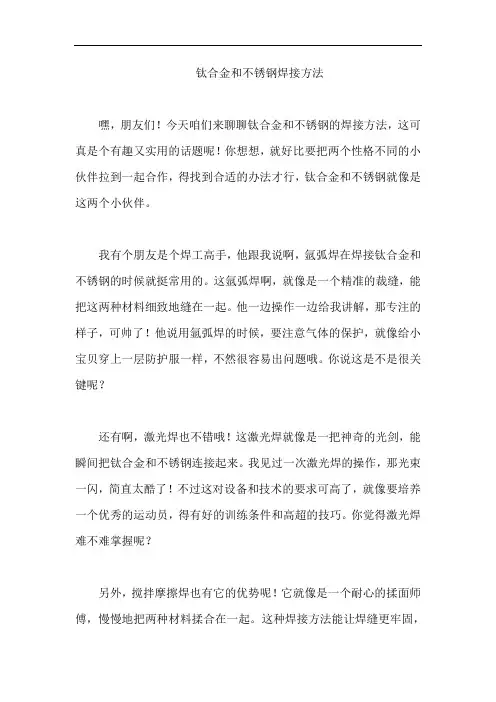

钛合金和不锈钢焊接方法嘿，朋友们！今天咱们来聊聊钛合金和不锈钢的焊接方法，这可真是个有趣又实用的话题呢！你想想，就好比要把两个性格不同的小伙伴拉到一起合作，得找到合适的办法才行，钛合金和不锈钢就像是这两个小伙伴。

我有个朋友是个焊工高手，他跟我说啊，氩弧焊在焊接钛合金和不锈钢的时候就挺常用的。

这氩弧焊啊，就像是一个精准的裁缝，能把这两种材料细致地缝在一起。

他一边操作一边给我讲解，那专注的样子，可帅了！他说用氩弧焊的时候，要注意气体的保护，就像给小宝贝穿上一层防护服一样，不然很容易出问题哦。

你说这是不是很关键呢？还有啊，激光焊也不错哦！这激光焊就像是一把神奇的光剑，能瞬间把钛合金和不锈钢连接起来。

我见过一次激光焊的操作，那光束一闪，简直太酷了！不过这对设备和技术的要求可高了，就像要培养一个优秀的运动员，得有好的训练条件和高超的技巧。

你觉得激光焊难不难掌握呢？另外，搅拌摩擦焊也有它的优势呢！它就像是一个耐心的揉面师傅，慢慢地把两种材料揉合在一起。

这种焊接方法能让焊缝更牢固，而且变形小。

我有次好奇地问另一个焊工师傅，搅拌摩擦焊是不是很神奇？他笑着说，那当然啦，不过操作的时候可得有耐心，就像钓鱼一样，不能着急。

你有没有试过搅拌摩擦焊呢？说到这里，我想起有一次几个焊工在一起讨论，他们说不同的焊接方法适用于不同的情况。

就好比不同的工具，有的适合在狭小的空间里用，有的适合在大工程上发挥作用。

比如在一些精密仪器的制造中，可能就更适合用激光焊；而在一些大型结构件的焊接上，氩弧焊或者搅拌摩擦焊也许更合适。

你在工作中有没有遇到过要选择焊接方法的难题呢？还有啊，不管用哪种焊接方法，焊接前的准备工作都不能马虎。

要把材料表面清理干净，就像我们出门前要把脸洗干净一样，这样才能保证焊接质量。

有个师傅就因为一次没清理好，结果焊接出了问题，后来可后悔了。

你平时会注意这些细节吗？而且，焊接过程中的参数设置也很重要哦！电流、电压、焊接速度等等，这些就像是炒菜时的火候和调料的搭配，得恰到好处。

不锈钢复合材料焊接工艺探讨
首先，不锈钢复合材料的种类较多，包括铝基复合板、碳纤维复合板等。

不同材料之间的焊接工艺也会存在差异。

但无论是哪种不锈钢复合材料，焊接都要遵守以下基本原则。

一、表面处理：焊接前必须对不锈钢复合材料表面进行彻底的清洁和抛光，以保证焊缝的质量。

二、选择合适的焊接方法：不同的不锈钢复合材料有不同的焊接方法，如TIG、MIG、电弧等焊接方法。

选择合适的焊接方法也是关键。

三、控制焊接工艺参数：不锈钢复合材料的焊接需要严格控制焊接电流、电压、焊接速度、和热输入等参数，以确保焊缝质量。

在具体的焊接工艺中，还需要注意以下几点。

一、确定焊接顺序：焊接时应根据不锈钢复合材料的特点和焊缝的形状，合理确定焊接顺序，减少应力集中和退火等负面影响。

二、防止变形：焊接过程中，不锈钢复合材料容易发生变形，因此需选用合适的夹具或预设同型以保证焊接前后的尺寸不变化。

三、焊接质量检验：焊接完成后，必须进行质量检验，包括外观检验、无损检验和化学检验。

总之，不锈钢复合材料的焊接工艺需要根据不同材料的性质和具体情况，选择合适的焊接方法，并控制各项参数，以确保焊接质量。

通过不断探索和实践，可以进一步完善不锈钢复合材料的焊接工艺，更好地服务于工业生产。

不锈钢复合板焊接一、不锈钢复合板下料：一般用机加工或等离子切割。

用等离子切割时方向是从复层往基层，即复层朝上。

切割时应采取措施避免将切割熔渣溅落在复层表面上。

对剪切不锈钢复合板的，也是复层朝上。

但无论用等离子还是剪切下料，都要留有余量，以便后面加工去掉受影响部分。

坡口加工一般用机加工制备。

二、材料：无论板材还是焊材都应符合相关规定。

一般用于壳体不锈钢复合板板材（特别是用于封头的板材）都应进行复验（主要是检测钢板的弯曲性能）。

三、焊工资格：过渡层和复层焊接应由有堆焊资格的焊工焊接，即SMAW-（N12）-II-1G-F4。

四、（A、B类焊缝）焊接顺序：1.基层碳钢内焊缝焊接；2.在基层外进行清根和打磨；3.基层外焊缝焊接；4.对基层焊缝进行100％RT；焊道凹陷深度不大于1.5mm，焊缝金属与母材应平缓过渡，不能形成台阶。

对不符合要求的焊缝可以用小直径焊条补焊再用砂轮修磨。

6.基层焊缝和过渡层焊缝焊后应有一定凹陷，以便后面焊接，不然就要砂轮打磨。

7.对于封头拼缝，可按A、B类焊接，复层焊缝焊完后只进行100%PT，在封头成型后再进行100%RT（即两次100%RT）。

若有要求复合层焊完进行100%RT，则在封头成型后仍必须进行100%RT（即三次100%RT）。

9.对分层或有其他缺陷的不锈钢复合板，在取得设计者同意后可进行补焊。

一般可按下图将基层去掉1.5~2.5mm，再焊过渡层和复层，焊后磨平修光。

一般情况下可开长圆孔或圆孔，但最好有一定的倾斜度，以便于焊接时熔合良好。

复层焊条过渡层焊条。

不锈钢复合板的焊接工艺（Q235A+304或310S）Q235A+304或310S不锈钢复合板是一种以Q235A为基层，304或310S为复层，通过轧制、爆炸或爆炸轧制等方法，使之结合在一起的一种复合材料。

基层Q235A能满足压力容器材料强度要求．而复层304或310S是一种超低碳奥氏体不锈钢．具有良好的耐腐蚀性能。

复合后的材料不但能同时达到强度要求和耐腐蚀要求．而且它在市场上的价格要比304或310S的价格低得多。

所以越来越多复合钢板被用于石油、化工、食品、制药设备等行业。

但复合钢板的制造及焊接工艺比较复杂，特别是对过渡层及复层的焊接质量技术要求较高。

因此，对不锈钢复合钢板的焊接进行焊前分析、焊接工艺评定和合理选择焊接工艺参数是保证焊接质量的关键。

1．焊接性分析为保证复合钢板不因焊接而失去原有优良的综合性能，通常是分别对基层和复层进行焊接。

即把不锈复合板分为基层焊接、复层焊接和二者交界处的过渡层的焊接。

基层材料Q235A 是压力容器常用的低碳钢．其焊接性能良好．焊接时一般不需要采取特殊工艺措施．只有在低温情况下焊接结构刚性在的构件时才采取焊前预热和焊后缓冷的措施本例由于在常温下焊接，而且结构刚性不大，故无需采取预热等措施。

304或310S属于奥氏体不锈钢，如果在450oC～480~C范围内长时间停留，会析出碳化铬(Cr23C )。

铬主要来源于晶粒表面。

而内部铬来不及补充，使晶界的晶粒表层形成贫铬区．在强烈火腐蚀介质作用下贫铬区会形成晶间腐蚀．故焊接复层304或310S时应采用超低碳或含有钛铌等元素的不锈钢焊条，同时采用小工艺参数。

尽量减少热输入量，控制层间温度在60 以下。

过渡层的焊接性能主要取决于基层Q235A和复层304或310S材料的物理化学性能、接头的形式和填充金属等。

2焊接材料的选择2.1焊接材料选用原则2.1.1 复层材料的选用应保证熔敷金属的合金元素的含量不低于复层材料标准规定的下限值。

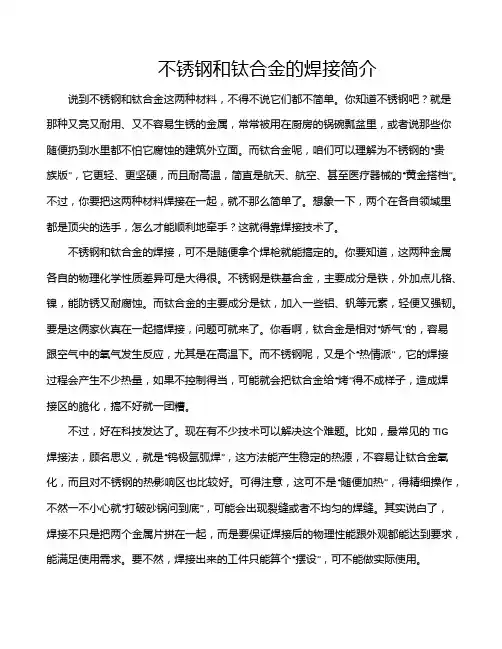

不锈钢和钛合金的焊接简介说到不锈钢和钛合金这两种材料，不得不说它们都不简单。

你知道不锈钢吧？就是那种又亮又耐用、又不容易生锈的金属，常常被用在厨房的锅碗瓢盆里，或者说那些你随便扔到水里都不怕它腐蚀的建筑外立面。

而钛合金呢，咱们可以理解为不锈钢的“贵族版”，它更轻、更坚硬，而且耐高温，简直是航天、航空、甚至医疗器械的“黄金搭档”。

不过，你要把这两种材料焊接在一起，就不那么简单了。

想象一下，两个在各自领域里都是顶尖的选手，怎么才能顺利地牵手？这就得靠焊接技术了。

不锈钢和钛合金的焊接，可不是随便拿个焊枪就能搞定的。

你要知道，这两种金属各自的物理化学性质差异可是大得很。

不锈钢是铁基合金，主要成分是铁，外加点儿铬、镍，能防锈又耐腐蚀。

而钛合金的主要成分是钛，加入一些铝、钒等元素，轻便又强韧。

要是这俩家伙真在一起搞焊接，问题可就来了。

你看啊，钛合金是相对“娇气”的，容易跟空气中的氧气发生反应，尤其是在高温下。

而不锈钢呢，又是个“热情派”，它的焊接过程会产生不少热量，如果不控制得当，可能就会把钛合金给“烤”得不成样子，造成焊接区的脆化，搞不好就一团糟。

不过，好在科技发达了。

现在有不少技术可以解决这个难题。

比如，最常见的TIG 焊接法，顾名思义，就是“钨极氩弧焊”，这方法能产生稳定的热源，不容易让钛合金氧化，而且对不锈钢的热影响区也比较好。

可得注意，这可不是“随便加热”，得精细操作，不然一不小心就“打破砂锅问到底”，可能会出现裂缝或者不均匀的焊缝。

其实说白了，焊接不只是把两个金属片拼在一起，而是要保证焊接后的物理性能跟外观都能达到要求，能满足使用需求。

要不然，焊接出来的工件只能算个“摆设”，可不能做实际使用。

再说说气体保护，钛合金特别敏感，对氧气、氮气啥的都很敏感，尤其是高温下容易发生氧化，焊接的时候必须得有良好的气体保护。

一般来说，氩气就成了焊接钛合金的“最佳伙伴”，它能有效隔绝空气中的氧气，避免在焊接区域产生氧化层。

不锈钢复合材料焊接顺序工艺探究随着科技的不断发展，复合材料已经成为了工业制造中的主要材料之一。

而复合材料的焊接也是工业生产中重要的工艺之一。

不锈钢复合材料焊接是一项复杂的过程，需要良好的焊接顺序工艺。

本文旨在探究不锈钢复合材料的焊接顺序工艺。

1. 焊接前的预备工作在焊接不锈钢复合材料前，首先需要进行预备工作。

包括物料准备、设备准备、工具准备和人员准备等。

物料准备包括焊接材料、辅助材料和保护材料的准备。

设备准备包括焊接设备、气体保护设备和检测设备的准备。

工具准备包括切割工具、磨削工具和扫描仪等。

人员准备包括技术人员、操作工和安全人员等。

2.选择适当的焊接方法不锈钢复合材料的焊接方法有很多种，包括氩弧焊、电子束焊、激光焊、等离子弧焊等。

选择适当的焊接方法可以提高焊接质量，降低生产成本。

3.确定焊接顺序确定焊接顺序是不锈钢复合材料焊接的重要环节之一。

焊接顺序应该依据复合材料结构、热变形和焊接工艺要求等因素来决定。

在选择焊接顺序时，需要避免不同材料之间的不匹配，并且考虑到不同材料之间的热膨胀系数差异。

不锈钢复合材料的焊接顺序工艺一般是先焊接两个相对稳定的部位，再焊接不太稳定的部位，最后再对整个结构进行焊接。

具体步骤见下：第一步：先将不锈钢材料的稳定部位进行焊接。

第三步：最后对整个结构进行焊接。

5.处理焊接后的后续工作焊接完成后，需要对焊接过程中产生的炉渣、气泡和氧化物进行处理。

同时，需要进行非破坏性检测和力学性能检测，检测焊接完整性和材料力学性能。

在进行不锈钢复合材料的焊接时，需要注意以下几点：1.在选择焊接顺序时，需要考虑到不同材料之间的热变形和收缩系数差异。

2.在进行焊接时，需要对焊接过程进行保护，避免产生氧化物和其他不良物质。

总之，在进行不锈钢复合材料的焊接时，需要严格遵守正规的焊接顺序工艺流程，保证焊接质量和产品安全性。

不锈钢复合材料焊接顺序工艺探究随着现代科技的不断发展，不锈钢复合材料在众多领域得到了广泛应用，如航空航天、石化等。

在不锈钢复合材料制造过程中，焊接是最常见也是最重要的工艺之一。

不锈钢复合材料的焊接工艺十分繁琐，焊接顺序的合理性对于焊接质量的保障至关重要。

本文将从不锈钢复合材料的特点、焊接顺序的原理、实践应用等方面，对不锈钢复合材料的焊接顺序进行探究。

1.不锈钢复合材料的特点不锈钢复合材料具有轻质、高强、高韧性、高耐腐蚀性等特点，具有良好的耐高温、耐热冲击性等，可广泛应用于节能、环保、航空航天以及化工、石油等领域。

不锈钢复合材料由于不同材料之间的性能存在较大的差异，因此对于其的加工和制造也有着一定的难度，同时也要求不锈钢复合材料的焊接工艺得到合理的设计和掌握。

2.焊接顺序的原理焊接顺序是指在不锈钢复合材料的焊接过程中，按照一定的规律、一定的工艺流程进行焊接的过程。

焊接顺序的合理性是保证焊接质量的重要保障。

不同结构的不锈钢复合材料的焊接顺序也不尽相同，但是总体来讲，焊接顺序应该遵循以下原则：（1）先从易焊接的部位开始，逐渐完成整个焊接过程。

对于不锈钢复合材料，一般来讲需要预先进行一些预热处理、预备处理，这样在焊接过程中会更容易得到一个比较均匀的焊缝结果。

（2）对于一些结构稍微复杂、焊缝数量很多的不锈钢复合材料，可以分阶段进行焊接。

在每个阶段完成之后再转入下一阶段，这样可以确保焊缝的质量、焊接工艺的稳定性。

（3）对于不锈钢复合材料的焊接过程，要严格控制各个参数的稳定性。

如电压、电流、焊接速度、焊接方式等等都必须遵循严格的规律和规范进行。

只有这样才能确保最终的焊接质量达到要求。

3.实践应用在实际的不锈钢复合材料焊接过程中，焊接顺序比较常用的有以下几类：（1）先焊接轻薄的部位，后焊接厚重的部分；（2）分阶段进行焊接，对于结构相对较复杂、焊缝数量较多的不锈钢复合材料来说比较适用；（3）对于倒角位置更容易被弯曲的不锈钢复合材料，先进行倒角处理再进行焊接；（4）对于板料内部较大的结构，可以先在板料外部进行一些预加工处理再焊接；（5）不同的焊接方式有不同的焊接顺序，一般来讲，对于电弧焊，需要先准备好导电部分，再进行电弧焊的焊接过程。

过基层钢板加上复层处理的方式进行优化，如此不仅基本强度得到提高，同时抗腐蚀性也得到提高。

在此基础上对复层进行特殊处理，通过复层加盖板的形式，有效防止不锈钢层被介质腐蚀。

应用专用填充材料将盖板以及钛钢复合板之间进行充分填充，以此保证钛钢复合板焊接质量[2]。

作为金属元素，钛在液态时极易受到温度的影响，氢、氧和氮等气体均可被钛吸收，导致钛的性质出现变化。

氢、氧和氮等元素的吸入会影响到钛塑性，钛钢复合板焊接期间会出现韧性下降的情况。

碳钢基层焊接处理中，需要提前对接头位置进行复层剥离处理，如此可以避免焊接期间受到氧化影响导致碳钢基层焊接性能达不到理想要求[3]。

钛钢复合板管箱焊接期间，因为管箱设计要求，划分为A 、B 两种焊缝；管箱上开孔接管的焊缝，根据焊接规划，均采用焊接接头型式完成焊接处理，具体如图1和图2所示。

图1 焊接示意图 图2 焊接示意图焊接方法选择中，结合钛钢复合板电阻系数以及热容量等特点，加上其热导率相对较低，所以必须保证熔池尺寸以及焊接时候的温度。

尽量延长热影响区的停留时间，避免出现接头过热现象，同时还能有效规避晶粒粗大以及塑性低的情况[4]。

焊接方法选择，电流与焊接速度的控制，要求以小电流为主，加快焊接速度。

及时对钛钢复合板清根处理，防止出现铁离子污染现象，焊接方法以手工氩弧焊(如需)、手工焊、埋弧自动焊的综合焊接为主。

具体可参考NB/T 47015—2011《压力容器焊接规程》。

0 引言钛钢复合板管箱焊接工艺，因为钛合金本身具有超强耐腐蚀性，加上强度大等优势，不管是焊接性还是使用期间的韧性等，均为钛钢复合板管箱的应用创造更多空间。

当前航天行业、化工制造等行业均应用到钛合金材料。

尤其是化工行业，因为化学产品生产制造过程中均存在一定腐蚀性，加上应用材料特殊，所以需要应用钛合金材料的化工容器完成储备、反应等工作。

钛钢复合板管箱焊接操作工艺复杂，很多环节均要求能够一次焊接成型。

结合钛钢复合板管箱焊接工艺的应用进行优化分析，保证焊接工艺操作顺利完成。

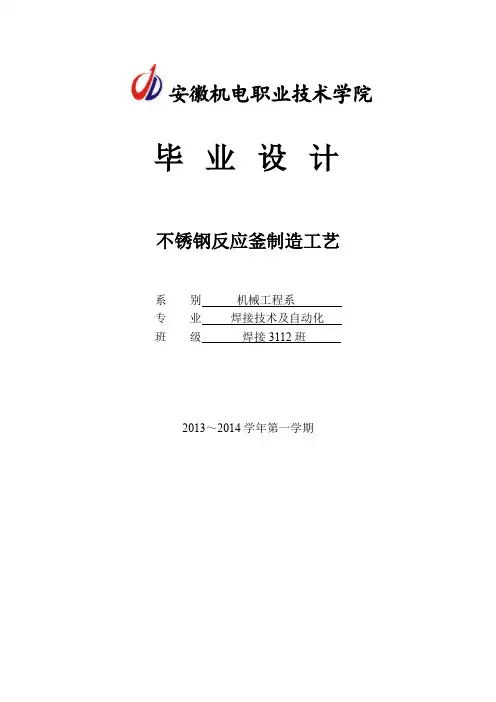

安徽机电职业技术学院毕业设计不锈钢反应釜制造工艺系别机械工程系专业焊接技术及自动化班级焊接3112班2013～2014学年第一学期目录目录 (1)前言 (3)摘要 (5)第一章反应釜釜体的设计1.釜体DN、PN的确定 (4)2.釜体筒体壁厚的设计 (5)3.釜体封头的设计 (6)4.外压封头壁厚的设计 (7)第二章反应釜夹套的设计1.夹套的DN、PN的确定 (8)2.夹套筒体的设计 (9)3.夹套封头的设计 (9)第三章反应釜釜体及夹套的压力试验1.釜体的水压试验 (10)2.釜体的气压试验 (11)3.夹套的液压试验 (11)第四章搅拌装置的选型与尺寸设计1.搅拌轴直径的初步计算 (12)2.搅拌抽临界转速校核计算 (13)3.搅拌轴的结构及尺寸的设计 (13)第五章传动装置的选型1.电动机的选型 (14)2.减速器的选型 (14)3.机架的设计 (14)4.反应釜的轴封装置的选型 (15)第六章焊材性能分析1.产品结构及材质性能分析 (15)2.OCr18Ni9的焊接 (16)3.OCr18Ni的焊接性分析 (18)第七章焊接设备与工艺1.焊接方法及设备型号 (20)2.焊前准备与焊接辅助设备 (21)第八章焊接操作及焊缝结构的设计1.焊接操作要点 (22)2.釜体上的主要焊缝结构 (22)第九章焊接检验1.焊前检验 (23)2.焊接过程中的检验 (23)3.焊后成品的检验 (24)参考文献 (26)结语 (27)附录表B1：焊接工艺指导书 (28)前言反应釜广泛应用于石油、化工、橡胶、农药、染料、医药、食品，用来完成硫化、硝化、氢化、烃化、聚合、缩合等工艺过程的压力容器，材质一般有碳锰钢、不锈钢、锆、镍基（哈氏、蒙乃尔、因康镍）合金及其它复合材料。

不锈钢反应釜广泛应用于石油、化工、橡胶、农药、染料、医药、食品等生产型用户和各种科研实验项目的研究，用来完成水解、中和、结晶、蒸馏、蒸发、储存、氢化、烃化、聚合、缩合、加热混配、恒温反应等工艺过程的容器。
