能训练六 变式法测电阻
常见的几种类型举例
类型一 伏阻法测电阻
(1)测量工具：电压表。
(2)电路如图。
(3)实验步骤：
①断开开关S1，闭合开关S2，测出电源电压U。
②断开开关S2，闭合开关S1，测出待测电阻Rx两端的电压Ux。
③待测电阻Rx＝__UxR0/(U－Ux)__。
类型二 安阻法测电阻
(1)测量工具：电流表。
(2)电路如图。
(3)实验步骤：
①断开开关S2，闭合开关S1，测出通过定值电阻R0的电流I1。
②断开开关S1，闭合开关S2，测出通过待测电阻Rx的电流I2。
③待测电阻Rx＝__I1R0/I2__。
类型三 伏滑法测电阻
(1)测量工具：电压表。
(2)电路如图。
(3)实验步骤：
①闭合开关，将滑片移至最左端，记下电压表示数U总。
②将滑片移至最右端，记下电压表示数Ux。
③待测电阻Rx＝__UxR0/(U总－Ux)__。
类型四 安滑法测电阻
(1)测量工具：电流表。
(2)电路如图。
(3)实验步骤：
①闭合开关，将滑片P移至最左端，记下电流表示数I。
②将滑片移至最右端，记下电流表示数Ix。
③待测电阻Rx＝__IxR0/(I－Ix)__。
类型五 替代法测电阻
(1)测量工具：电阻箱。
(2)电路如图。
(3)实验步骤：
①单刀双掷开关S接a，测出通过待测电阻Rx的电流为I。
②单刀双掷开关S接b，调节电阻箱，使电路中的电流仍为I，读出电阻箱连入值为R0。
③待测电阻Rx＝__R0__。
1．(2015，宜宾)(多选)如图所示的四个电路中，电源电压保持不变，R0为已知阻值的定值电阻，可以测出未知电阻Rx阻值的电路是( ABD )
2．(2015，泰安)实验室中有一个热敏电阻R，其电阻值随温度变化的图象如图所示。要测量热敏电阻在任意温度时的电阻值，现有下列实验器材：一节旧干电池，两个开关S1、S2，导线若干。另外还有可供选择的以下器材：
A．电流表A(量程：0～0.6 A，0～3 A)
1 / 6
中考物理总复习 技能训练六 变式法测电阻
编 辑：__________________
时 间：__________________
能训练六 变式法测电阻
常见的几种类型举例 教学资料范本
2 / 6 类型一 伏阻法测电阻
(1)测量工具：电压表。
(2)电路如图。
(3)实验步骤：
①断开开关S1，闭合开关S2，测出电源电压U。
②断开开关S2，闭合开关S1，测出待测电阻Rx两端的电压Ux。
③待测电阻Rx＝__UxR0/(U－Ux)__。
类型二 安阻法测电阻
(1)测量工具：电流表。
(2)电路如图。
(3)实验步骤：
①断开开关S2，闭合开关S1，测出通过定值电阻R0的电流I1。
②断开开关S1，闭合开关S2，测出通过待测电阻Rx的电流I2。
③待测电阻Rx＝__I1R0/I2__。
类型三 伏滑法测电阻
(1)测量工具：电压表。
(2)电路如图。
(3)实验步骤：
①闭合开关，将滑片移至最左端，记下电压表示数U总。
②将滑片移至最右端，记下电压表示数Ux。
③待测电阻Rx＝__UxR0/(U总－Ux)__。
类型四 安滑法测电阻
(1)测量工具：电流表。
(2)电路如图。
(3)实验步骤：
①闭合开关，将滑片P移至最左端，记下电流表示数I。
②将滑片移至最右端，记下电流表示数Ix。
③待测电阻Rx＝__IxR0/(I－Ix)__。
3 / 6 类型五 替代法测电阻
(1)测量工具：电阻箱。
(2)电路如图。
(3)实验步骤：
①单刀双掷开关S接a，测出通过待测电阻Rx的电流为I。
②单刀双掷开关S接b，调节电阻箱，使电路中的电流仍为I，读出电阻箱连入值为R0。
③待测电阻Rx＝__R0__。
1．(20xx，宜宾)(多选)如图所示的四个电路中，电源电压保持不变，R0为已知阻值的定值电阻，可以测出未知电阻Rx阻值的电路是( ABD )
2．(20xx，泰安)实验室中有一个热敏电阻R，其电阻值随温度变化的图象如图所示。要测量热敏电阻在任意温度时的电阻值，现有下列实验器材：一节旧干电池，两个开关S1、S2，导线若干。另外还有可供选择的以下器材：
（全国通用）中考物理总复习技能训练六变式法测电阻
常见的几种类型举例
类型一 伏阻法测电阻
(1)测量工具：电压表。
(2)电路如图。
(3)实验步骤：
①断开开关S1，闭合开关S2，测出电源电压U。
②断开开关S2，闭合开关S1，测出待测电阻Rx两端的电压Ux。
③待测电阻Rx＝__UxR0/(U－Ux)__。
类型二 安阻法测电阻
(1)测量工具：电流表。
(2)电路如图。
(3)实验步骤：
①断开开关S2，闭合开关S1，测出通过定值电阻R0的电流I1。
②断开开关S1，闭合开关S2，测出通过待测电阻Rx的电流I2。
③待测电阻Rx＝__I1R0/I2__。
类型三 伏滑法测电阻
(1)测量工具：电压表。
(2)电路如图。
(3)实验步骤： ①闭合开关，将滑片移至最左端，记下电压表示数U总。
②将滑片移至最右端，记下电压表示数Ux。
③待测电阻Rx＝__UxR0/(U总－Ux)__。
类型四 安滑法测电阻
(1)测量工具：电流表。
(2)电路如图。
(3)实验步骤：
①闭合开关，将滑片P移至最左端，记下电流表示数I。
②将滑片移至最右端，记下电流表示数Ix。
③待测电阻Rx＝__IxR0/(I－Ix)__。
类型五 替代法测电阻
(1)测量工具：电阻箱。
(2)电路如图。
(3)实验步骤：
①单刀双掷开关S接a，测出通过待测电阻Rx的电流为I。
②单刀双掷开关S接b，调节电阻箱，使电路中的电流仍为I，读出电阻箱连入值为R0。
③待测电阻Rx＝__R0__。
1．(2015，宜宾)(多选)如图所示的四个电路中，电源电压保持不变，R0为已知阻值的定值电阻，可以测出未知电阻Rx阻值的电路是( ABD )
2．(2015，泰安)实验室中有一个热敏电阻R，其电阻值随温度

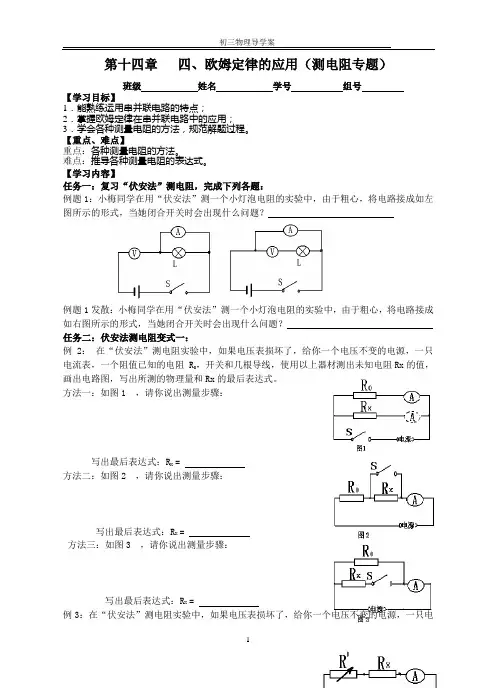

初三物理导学案
1 第十四章 四、欧姆定律的应用（测电阻专题）
班级 姓名 学号 组号
【学习目标】
1．能熟练运用串并联电路的特点；
2．掌握欧姆定律在串并联电路中的应用；
3．学会各种测量电阻的方法，规范解题过程。
【重点、难点】
重点：各种测量电阻的方法。
难点：推导各种测量电阻的表达式。
【学习内容】
任务一：复习“伏安法”测电阻，完成下列各题：
例题1：小梅同学在用“伏安法”测一个小灯泡电阻的实验中，由于粗心，将电路接成如左图所示的形式，当她闭合开关时会出现什么问题？
例题1发散：小梅同学在用“伏安法”测一个小灯泡电阻的实验中，由于粗心，将电路接成如右图所示的形式，当她闭合开关时会出现什么问题？
任务二：伏安法测电阻变式一：
例2： 在“伏安法”测电阻实验中，如果电压表损坏了，给你一个电压不变的电源，一只电流表，一个阻值已知的电阻 R0，开关和几根导线，使用以上器材测出未知电阻Rx的值，画出电路图，写出所测的物理量和Rx的最后表达式。
方法一：如图1 ，请你说出测量步骤：
写出最后表达式：RX =
方法二：如图2 ，请你说出测量步骤：
写出最后表达式：RX =
方法三：如图3 ，请你说出测量步骤：
写出最后表达式：RX =
例3：在“伏安法”测电阻实验中，如果电压表损坏了，给你一个电压不变的电源，一只电
初三物理导学案
2 流表，一个电阻箱 R’，开关和几根导线，使用以上器材测出未知电阻Rx的值，画出电路图，写出所测的物理量和Rx的最后表达式。
