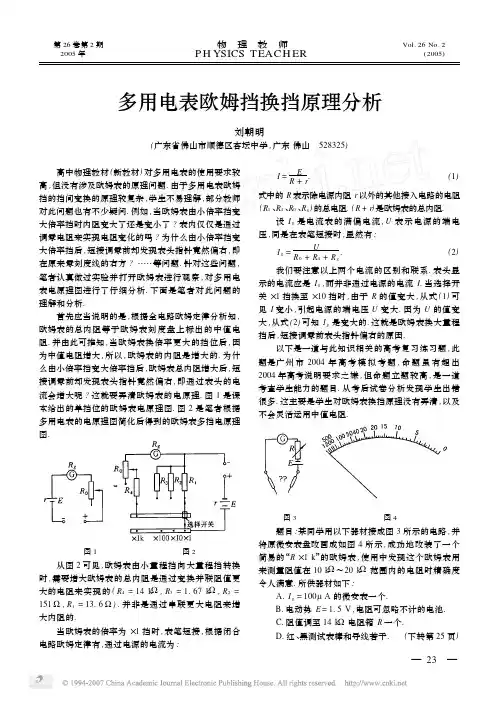

欧姆表换挡原理
如图1所示是人教版选修３一１“多用电表”一节中，画的多量程多用电表示意图，其中3、4挡为电阻挡。
许多学生提出疑问，欧姆表为什么有两个电源呢？它又是如何改变倍率的呢？
欧姆表是由电流表表头、直流电源、电位器和红、黑二表笔串联而成（如图2所示），虚线框内是欧姆表的内部结构的原理图。
（1）当红、黑表笔相接触时（如图2甲），相当于被测电阻0=X R ，调节R 的值，使电流表的指针达到满偏，此时有
)/(r R R E I g g ++=--------①
所以电流表的满偏刻度处被定为电阻挡的零点。
（2）当红、黑表笔不接触时（如图2乙），相当于被测电阻∞=X R ，此时电流表的电流为零，所以电流表零刻度的位置是电阻挡刻度的“”位置。
（3）当红、黑表笔间接入某一电阻X R 时（如图2丙），通过电流表的电流
x
g R R r R E I +++=-------② 可见，一个X R 对应一个电流值，我们可以在刻度盘上直接标出与I 值对应的X R 值，就可以从刻度盘上直接读出X R 的值。
多用电表欧姆档倍率切换原理作者：张凤英朱晓安来源：《物理教学探讨》2018年第08期摘要：多用电表欧姆档倍率切换方式，教科书中提供的切换电路与实验室中学生多用表电路有矛盾。
本文通过欧姆表原理、倍率切换原理以及倍率的两种切换方式进行比较，提出各自的优劣，阐述教材处理方式的原因，并提出教学启示和建议。
关键词：欧姆表；电路结构；改装原理；倍率档切换；教学启示中图分类号：G633.7 文献标识码：A 文章编号：1003-6148（2018）8-0050-31 问题的提出在人教版高中物理选修3-1第二章《恒定电流》第8节《多用电表原理》的教学中，遇到学生和部分老师提出如下问题“教材中的多量程多用电表示意中3、4是电阻档，是利用不同电源实现欧姆表档位调节作用的，而实验室中学生万用电表（JO411型）只有两节干电池一个电源，那欧姆表到底是如何实现倍率切换的呢？”（如图1）可以通过电流表量程扩大的方法计算并联电阻。
如图5所示（虚线框内是改装后扩大了量程的电流表），把满偏电流为Ig的表头扩大量程为Ig1的量程计算并联电阻的方法是：表头与电阻R1共同分担需要改装后Ig1的电流，而表头最多只能承担Ig的电流，因此并联电阻R1必须承担Ig1-Ig的电流，电阻R1与表头两边的电压相等，可得：（Ig1- Ig）R1=IgRg得：分别代入不同的Ig1，Ig2，Ig3，Ig4，计算并联电阻分别是：R1=0.50 Ω，R2=5.03 Ω，R3=52.63 Ω，R4=1 000.00 Ω，这样就很方便；如果电源用1.5 V，通过计算可知也是可行的。
如果增加档位×10k，仍然用3 V的电源，按照上述公式计算得出Ig5=0.02 mA，是满偏电流Ig=0.1 mA的1/5 ，无法满足实验要求；如果用1.5 V的电源，电流Ig5=0.01 mA，同理可知这样不可行；如果用22.5 V的电源，Ig5=0.163 mA，则可以满足实验要求；如果所有的档位都用22.5 V的电源，选择×1档位时，Ig1=1.5 A，放电电流太大，需要频繁地更换电池。

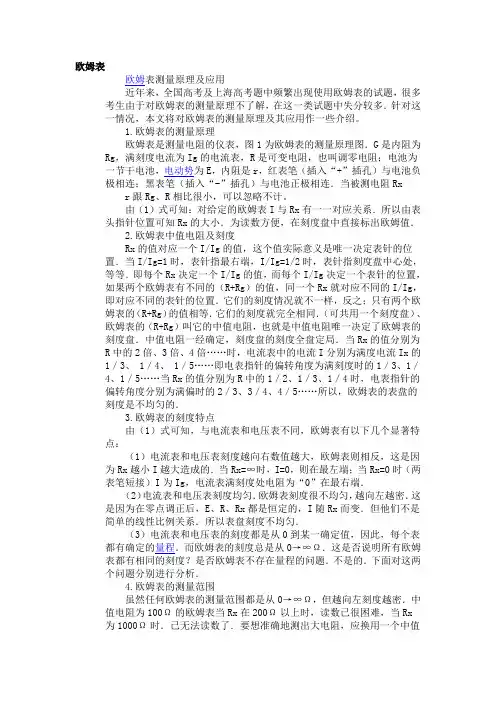

欧姆表欧姆表测量原理及应用近年来，全国高考及上海高考题中频繁出现使用欧姆表的试题，很多考生由于对欧姆表的测量原理不了解，在这一类试题中失分较多．针对这一情况，本文将对欧姆表的测量原理及其应用作一些介绍。
1.欧姆表的测量原理欧姆表是测量电阻的仪表，图1为欧姆表的测量原理图．G是内阻为Rg，满刻度电流为Ig的电流表，R是可变电阻，也叫调零电阻；电池为一节干电池，电动势为E，内阻是r，红表笔（插入“+”插孔）与电池负极相连；黑表笔（插入“-”插孔）与电池正极相连．当被测电阻Rx r跟Rg、R相比很小，可以忽略不计。
由（1）式可知：对给定的欧姆表I与Rx有一一对应关系．所以由表头指针位置可知Rx的大小．为读数方便，在刻度盘中直接标出欧姆值．2.欧姆表中值电阻及刻度Rx的值对应一个I/Ig的值，这个值实际意义是唯一决定表针的位置．当I/Ig=1时，表针指最右端，I/Ig=1/2时，表针指刻度盘中心处，等等．即每个Rx决定一个I/Ig的值，而每个I/Ig决定一个表针的位置，如果两个欧姆表有不同的（R+Rg）的值，同一个Rx就对应不同的I/Ig，即对应不同的表针的位置．它们的刻度情况就不一样，反之；只有两个欧姆表的（R+Rg）的值相等．它们的刻度就完全相同．（可共用一个刻度盘）、欧姆表的（R+Rg）叫它的中值电阻，也就是中值电阻唯一决定了欧姆表的刻度盘．中值电阻一经确定，刻度盘的刻度全盘定局．当Rx的值分别为R中的2倍、3倍、4倍……时，电流表中的电流I分别为满度电流Ix的1／3、 1／4、 1／5……即电表指针的偏转角度为满刻度时的1／3、1／4、1／5……当Rx的值分别为R中的1／2、1／3、1／4时，电表指针的偏转角度分别为满偏时的2／3、3／4、4／5……所以，欧姆表的表盘的刻度是不均匀的．3.欧姆表的刻度特点由（1）式可知，与电流表和电压表不同，欧姆表有以下几个显著特点：（1）电流表和电压表刻度越向右数值越大，欧姆表则相反，这是因为Rx越小I越大造成的．当Rx=∞时，I=0，则在最左端；当Rx=0时（两表笔短接）I为Ig，电流表满刻度处电阻为“0”在最右端．（2）电流表和电压表刻度均匀．欧姆表刻度很不均匀，越向左越密．这是因为在零点调正后，E、R、Rx都是恒定的，I随Rx而变．但他们不是简单的线性比例关系．所以表盘刻度不均匀．（3）电流表和电压表的刻度都是从0到某一确定值，因此，每个表都有确定的量程．而欧姆表的刻度总是从0→∞Ω．这是否说明所有欧姆表都有相同的刻度？是否欧姆表不存在量程的问题．不是的．下面对这两个问题分别进行分析．4.欧姆表的测量范围虽然任何欧姆表的测量范围都是从0→∞Ω，但越向左刻度越密．中值电阻为100Ω的欧姆表当Rx在200Ω以上时，读数已很困难，当Rx为1000Ω时．已无法读数了．要想准确地测出大电阻，应换用一个中值电阻较大的欧姆表（就是换挡）．为了使欧姆表各挡共用一个标尺，一般都以R×1中值电阻为标准，成10倍扩大．例如R×1挡中值电阻R中=10Ω，R×10挡为100Ω，R×100Ω挡为1000Ω等，依次类推，扩大欧姆表的量程就是扩大欧姆表的总内阻，实际是通过欧姆表的另一附加电路来实现5.欧姆表的示值误差对分度均匀的电流表和电压表．示值越大则相对误差越小，对欧姆表的总内阻等于标尺的中值电阻R中时，用微分法可导出△R/R=（△x/L）[（R中-R）2/（R中×R）+4].（2）（2）式中字母表示意义如图2所示。
