思科课件访问控制列表ACL的配置

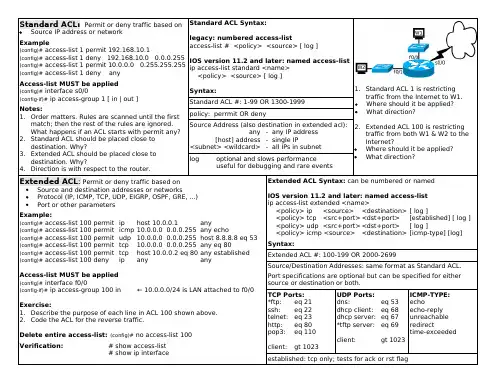

思科⽹络配置-ACL1、标准ACL Router(config)# access-list access-list-number {permit | deny | remark} source [mask] Router(config-if)# ip access-group access-list-number {in | out} *表号------- 1 to 99 *缺省的通配符掩码 0.0.0.0 *no access-list access-list-number 移除整个ACL *remark 给访问列表添加功能注释 *mask 反掩码2.扩展ACL 扩展访问控制列表是⼀种⾼级的ACL，配置命令的具体格式如下： access-list ACL号 [permit|deny] [协议] [定义过滤源主机范围] [定义过滤源端⼝] [定义过滤⽬的主机访问] [定义过滤⽬的端⼝] 例如：access-list 101 deny tcp any host 192.168.1.1 eq www这句命令是将所有主机访问192.168.1.1这个地址⽹页服务（WWW）TCP连接的数据包丢弃。

⼩提⽰：同样在扩展访问控制列表中也可以定义过滤某个⽹段，当然和标准访问控制列表⼀样需要我们使⽤反向掩码定义IP地址后的⼦⽹掩码。

　 表号 100 to 199　3.命名访问控制列表 命名访问控制列表格式： ip access-list {standard/extended} <access-list-name>（可有字母，数字组合的字符串) 例如：ip access-list standard softer //建⽴⼀个名为softer的标准访问控制列表。

1. router（config）#ip access-list standard +⾃定义名2. router（config-std-nac1）#11 permit host +ip //默认情况下第⼀条为10,第⼆条为20.如果不指定序列号，则新添加的ACL被添加到列表的末尾3. router（config-std-nac1）#deny any4. router（config）#ip access-list standard benet5. router（config-std-nasl）#no 116. 使⽤show access-lists可查看配置的acl信息ACL的过滤流程： 1、按顺序的⽐较：先⽐较第⼀⾏，如果不匹配，再⽐较第⼆⾏，依次类推直到最后⼀⾏ 2、从第⼀⾏起，直到找到⼀个符合条件的⾏，符合以后就不再继续⽐较下去 3、默认在每个ACL中的最后⼀⾏为隐含的拒绝，最后要加pemint any,使其他的⽹络可通。

思科ACL访问控制列表常规配置操作详解本⽂实例讲述了思科ACL访问控制列表常规配置操作。

分享给⼤家供⼤家参考，具体如下：⼀、ACL概述ACL (Access Control List,访问控制列表）是⼀系列运⽤到路由器接⼝的指令列表。

这些指令告诉路由器接收哪些数据包、拒绝哪些数据包，接收或者拒绝根据⼀定的规则进⾏，如源地址、⽬标地址、端⼝号等。

ACL使得⽤户能够管理数据流，检测特定的数据包。

路由器将根据ACL中指定的条件，对经过路由器端⼝的数据包进⾏检査。

ACL可以基于所有的Routed Protocols (被路由协议，如IP、IPX等）对经过路由器的数据包进⾏过滤。

ACL在路由器的端⼝过滤数据流，决定是否转发或者阻⽌数据包。

ACL应该根据路由器的端⼝所允许的每个协议来制定，如果需要控制流经某个端⼝的所有数据流，就需要为该端⼝允许的每⼀个协议分别创建ACL。

例如，如果端⼝被配置为允许IP、AppleTalk和IPX协议的数据流，那么就需要创建⾄少3个ACL, 本⽂中仅讨论IP的访问控制列表。

针对IP协议，在路由器的每⼀个端⼝,可以创建两个ACL:—个⽤于过滤进⼊（inbound)端⼝的数据流，另⼀个⽤于过滤流出（outboimd)端⼝的数据流。

顺序执⾏：—个ACL列表中可以包含多个ACL指令，ACL指令的放置顺序很重要。

当路由器在决定是否转发或者阻⽌数据包的时候，Cisco的IOS软件，按照ACL中指令的顺序依次检査数据包是否满⾜某⼀个指令条件。

当检测到某个指令条件满⾜的时候，就执⾏该指令规定的动作，并且不会再检测后⾯的指令条件。

ACL作⽤： * 限制⽹络流量，提⾼⽹络性能。

* 提供数据流控制。

* 为⽹络访问提供基本的安全层。

⼆、ACL 类型1. 标准ACL: access-list-number编号1~99之间的整数，只针对源地址进⾏过滤。

2. 扩展ACL: access-list-number编号100~199之间的整数，可以同时使⽤源地址和⽬标地址作为过滤条件，还可以针对不同的协议、协议的特征、端⼝号、时间范围等过滤。

ACL（访问控制列表）一、基本：1、基本ACL表2、扩展ACL表3、基于时间的ACL表4、动态ACL表二、ACL工作过程1、自上而下处理1)、如果有一个匹配的ACL，后面的ACL表不再检查2)、如果所有的ACL都不匹配，禁止所有的操作（隐含）特例，创建一个空的ACL表，然后应用这个空的ACL表，产生禁止所有的操作。

3）、后添加的ACL表，放在尾部4)、ALC表放置的原则：如果是基本ACL表，尽量放在目的端，如果是扩展ACL表，尽量放在源端5)、语句的位置：一般具体ACL表放在模糊的ACL表前6)、3P原则：每一个协议每一个接口每一个方向只有一个ACL表。

（多个ACL表会引起干扰）7)、应用ACL的方向，入站和出站，应用在接口上三、基本ACL表(不具体)1、定义命令：access-list <</span>编号> permit/denny 源IP地址 [子网掩码反码]应用命令：ip access-group <</span>编号> in/out 查看命令：sh access-lists1）、编号：1-99和1300-19992）、可以控制一台计算机或控制一段网络3）、host:表示一台计算机4)、any:表示任何计算机四、ACL配置步骤：1、定义ACL表2、应用ACL表五、路由器在默认的情况下，对所有数据都是开放，而防火墙在默认情况下，对所有数据都禁止。

六：判断是流入还是流出，看路由器的数据流向七：注意：如果在写禁止，小心默认禁止所有1.控制一台计算机(禁止)Access-list 1 deny 172.16.2.100Access-list 1 permit anyInterface f0/0Ip access-group 1 out (应用到端口)2、控制一段网络（禁止）Access-list 1 deny 172.16.2.0 0.0.0.255Access-list 1 permit anyInterface f0/0Ip access-group 1 out(应用到端口)3、控制一台计算机（允许）Access-list 1 permit 172.16.1.1004、控制一个网段（允许）Access-list 1 permit 172.16.1.0 0.0.0.255telnet服务配置：1)、使能密码2)、登录密码控制telnet服务应用端口命令：access-class <</span>编号> in/out 实例：只允许172.16.1.100能够使用telnet服务access-list 1 permit 172.16.1.100 Line vty 0 4Access-class 1 in实例：。

思科路由器用自反访问控制列表（ACL）实现网段之间单向访问配置（设置）方法问题的提出：有二个网段，网络号分别为192.168.1.0与192.168.0.0，分别有主机192.168.1.2与192.168.0.2，开启了WWW服务和远程桌面。

要求只允许网络192.168.1.0访问192.168.0.0，而不允许反向访问，应该怎样用ACL解决？方案：首先会想到用ACL实现，或者用扩展ACL实现。

Router#conf tRouter(config)#acc 10 deny 192.168.0.0 0.0.0.255 //拒绝192.168.0.0网段Router(config)#acc 10 permit anyRouter(config)#int e0Router(config-if)#ip ace 10 in //ACL应用在流入方向Router(config)#endRouter#wri显示配置清单看上去拒绝了192.168.0.0网段发往192.168.1.0网段的数据流，但是，由192.168.1.0网段主动发起的发往192.168.0.0网段的回程数据也被挡住了。

两边无法通讯。

换扩展ACL试试Router#conf tRouter(config)#acc 110 deny tcp 192.168.0.0 0.0.0.255 192.168.1.0 0.0.0.255 eq 3389//拒绝192.168.0.0网段访问192.168.1.0网段远程桌面Router(config)#acc 110 permit ip any anyRouter(config)#int e0Router(config-if)#ip ace 110 inRouter(config)#endRouter#wri显示配置清单测试结果192.168.0.0网段不能访问192.168.1.0网段远程桌面，192.168.1.0网段可以访问192.168.0.0网段，与目标近了一步。

访问控制列表ACLACL简介ACL（Access Control List）是一个常用的用于流量匹配的工具，ACL通过对数据包中的源IP、目标IP、协议、源端口、目标端口这5元素进行匹配，然后对匹配的数据执行相应的策略（转发、丢弃、NAT 转换、限速）1.对访问网络的流量进行过滤，实现网络的安全访问；2. 网络地址转换(NAT)；3. QOS服务质量；4. 策略路由。

策略：要求1.1和1.2可以访问财务部(1.1和1.2 是销售部经理),其他不允许访问财务。

一、标准ACL:匹配条件较少，只能通过源IP地址和时间段进行流量匹配，在一些需要进行简单匹配的环境中使用。

R(config)# access-list 编号策略源地址编号：标准ACL范围1--- 99策略：permit允许 | deny 拒绝源地址：要严格检查的地址（ IP+通配符掩码）通配符掩码--- 是用来限定特定的地址范围（反掩码）用0 表示严格匹配用1 表示不检查例：主机 172.16.1.1 通配符掩码 0.0.0.0 32位都要检查主网 172.16.0.0/16 通配符掩码0.0.255.255 检查16位子网 172.16.1.0/24 通配符掩码0.0.0.255 24位要检查任意的 0.0.0.0 通配符掩码255.255.255.255不检查主机 ---- host 172.16.1.1 任意 ---- any练习：192.168.1.64/28子网掩码：255.255.255.240子网号： 192.168.1.64/28 (剩余4个主机位，网络号是16的倍数)广播地址： 192.168.1.79 (下一个网络号-1)通配符掩码 0.0.0.15 (比较前28位)通配符掩码 = 255.255.255.255 - 子网掩码也称为反掩码将ACL与接口关联：R(config-if)#ip access-group 编号 {in|out}{in|out} 表明在哪个方向上的数据进行控制策略：要求1.1和1.2可以访问财务部(1.1和1.2 是销售部经理)，其他不允许访问财务部。

cisco访问控制列表acl所有配置命令详解Cisco 路由ACL（访问控制列表）的配置标准ACL Router(config)#access-list 1-99 permit/deny 192.168.1.1（源IP）0.0.0.255（反码）Router(config)#interface f0/0 Router(config-if)#ip access-group 1-99 out/in 扩展ACL Router(config)#access-list 100-199 permit/deny tcp （协议类型）192.168.1.1（源IP） 0.标准ACLRouter(config)#access-list 1-99 permit/deny 192.168.1.1（源IP） 0.0.0.255（反码）Router(config)#interface f0/0Router(config-if)#ip access-group 1-99 out/in扩展ACLRouter(config)#access-list 100-199 permit/deny tcp（协议类型） 192.168.1.1（源IP） 0.0.0.255（源IP反码） 172.16.0.1（目标IP） 0.0.255.255（目标IP反码） eq ftp/23 端口号Router(config)#interface f0/0Router(config-if)#ip access-group 100-199 out/in基于时间的ACL设定路由器的时间:#clock set {hh:mm:ss} {data} {month} {year}Router(config)#time-range wangxin （定义时间名称）以下有两种：1.absouluterRouter(config-time-range)#absouluter指定绝对时间范围start hh:mm end hh:mm Day（日） MONTH(月份） YEAR（年份）end hh:mm end hh:mm Day（日） MONTH(月份） YEAR（年份）如果省略start及其后面的时间，则表示与之相联系的permit或deny语句立即生效，并一直作用到end处的时间为止。

示例：编号方式标准的ACL使用 1 ~ 99 以及1300~1999之间的数字作为表号，扩展的ACL使用100 ~ 199以及2000~2699之间的数字作为表号一、标准（标准ACL可以阻止来自某一网络的所有通信流量，或者允许来自某一特定网络的所有通信流量，或者拒绝某一协议簇（比如IP）的所有通信流量。

）◆允许172.17.31.222通过，其他主机禁止Cisco-3750(config)#access-list 1（策略编号）（1-99、1300-1999）permit host 172.17.31.222◆禁止172.17.31.222通过,其他主机允许Cisco-3750(config)#access-list 1 deny host 172.17.31.222Cisco-3750(config)#access-list 1 permit any◆允许172.17.31.0/24通过,其他主机禁止Cisco-3750(config)#access-list 1 permit 172.17.31.0 0.0.0.254（反码255.255.255.255减去子网掩码，如172.17.31.0/24的255.255.255.255—255.255.255.0=0.0.0.255）◆禁止172.17.31.0/24通过,其他主机允许Cisco-3750(config)#access-list 1 deny 172.17.31.0 0.0.0.254Cisco-3750(config)#access-list 1 permit any二、扩展（扩展ACL比标准ACL提供了更广泛的控制范围。

例如，网络管理员如果希望做到“允许外来的Web通信流量通过，拒绝外来的FTP和Telnet等通信流量”，那么，他可以使用扩展ACL来达到目的，标准ACL不能控制这么精确。

）◆允许172.17.31.222访问任何主机80端口，其他主机禁止Cisco-3750(config)#access-list 100 permit tcp host 172.17.31.222（源）any（目标）eq www ◆允许所有主机访问172.17.31.222主机telnet（23）端口其他禁止Cisco-3750(config)#access-list 100（100-199、2000-2699）permit tcp any host 172.17.31.222 eq 23接口应用（入方向）（所有ACL只有应用到接口上才能起作用）Cisco-3750(config)#int g1/0/1Cisco-3750(config-if)#ip access-group 1 in（出方向out）命名方式一、标准◆建立标准ACL命名为test、允许172.17.31.222通过，禁止172.17.31.223通过，其他主机禁止Cisco-3750(config)#ip access-list standard testCisco-3750(config-std-nacl)#permit host 172.17.31.222Cisco-3750(config-std-nacl)#deny host 172.17.31.223◆建立标准ACL命名为test、禁止172.17.31.223通过，允许其他所有主机。

cisco ACL配置详解ACL(Access Control List，访问控制列表)技术从来都是一把双刃剑，网络应用与互联网的普及在大幅提高企业的生产经营效率的同时，也带来了诸如数据的安全性，员工利用互联网做与工作不相干事等负面影响。

如何将一个网络有效的管理起来，尽可能的降低网络所带来的负面影响就成了摆在网络管理员面前的一个重要课题。

A公司的某位可怜的网管目前就面临了一堆这样的问题。

A公司建设了一个企业网，并通过一台路由器接入到互联网。

在网络核心使用一台基于IOS的多层交换机，所有的二层交换机也为可管理的基于IOS的交换机，在公司内部使用了VLAN技术，按照功能的不同分为了6个VLAN。

分别是网络设备与网管(VLAN1，10.1.1.0/24)、内部服务器(VLAN2)、Internet连接(VLAN3)、财务部（VLAN4）、市场部(VLAN5)、研发部门（VLAN6），出口路由器上Fa0/0接公司内部网，通过s0/0连接到Internet。

每个网段的三层设备（也就是客户机上的缺省网关）地址都从高位向下分配，所有的其它节点地址均从低位向上分配。

该网络的拓朴如下图所示：自从网络建成后麻烦就一直没断过，一会儿有人试图登录网络设备要捣乱；一会儿领导又在抱怨说互联网开通后，员工成天就知道泡网；一会儿财务的人又说研发部门的员工看了不该看的数据。

这些抱怨都找这位可怜的网管，搞得他头都大了。

那有什么办法能够解决这些问题呢？答案就是使用网络层的访问限制控制技术――访问控制列表（下文简称ACL）。

那么，什么是ACL呢？ACL是种什么样的技术，它能做什么，又存在一些什么样的局限性呢？ACL的基本原理、功能与局限性网络中常说的ACL是Cisco IOS所提供的一种访问控制技术，初期仅在路由器上支持，近些年来已经扩展到三层交换机，部分最新的二层交换机如2950之类也开始提供ACL的支持。

只不过支持的特性不是那么完善而已。
