海尔 KF110 300-BEⅡ 300升空气能热水器 使用说明书

  • 格式：pdf
  • 大小：2.57 MB
  • 文档页数：20

热水器

使用说明书

型号KF110/300-BEⅡ

• 本说明书为通用手册• 本公司保留说明书解释权• 产品外观请以实物为准• 阅后请与发票一并妥善保存• 如遇产品技术或软件升级，恕不另行通知• 本产品只适合在中国大陆销售和使用1. 产品介绍1

1.1. 产品部件1

1.1.1. 各部分构件名称1

1.1.2. 产品安装尺寸2

1.1.3. 热水器接线图4

1.2. 技术数据5

1.2.1. 技术数据5

2. 使用说明7

2.1. 安全注意事项7

2.1.1. 标识解释7

2.2. 安装说明7

2.2.1. 安装注意事项7

2.2.2. 安装场所的选择8

2.2.3. 装箱单8

2.2.4. 安装及固定8

2.2.5. 管路安装9

2.2.6. 线路安装11

2.3. 使用功能12

2.3.1. 试运转12

2.3.2. 线控器显示屏12

2.3.3. 按键功能13

2.3.4. 控制功能14

3. 售后服务15

3.1. 用户须知15

3.1.1. 用户须知15

3.2. 疑难解答15

3.2.1. 疑难解答15

3.3. 清洗保养17

3.3.1. 清洗与保养17

3.3.2. 常见现象17

3.4. 保修说明17

3.4.1. 保修说明171. 产品介绍

1.1. 产品部件1.1.1. 各部分构件名称室外机

储水箱 图示仅供参考，以实物为准 1.1.2. 产品安装尺寸 水箱安装尺寸（单位：mm）

-1-产品使用说明书__________________________________________________________________________________________________________________________________ 尺寸偏差范围为±10% 图示仅供参考，以实物为准。 室外机安装尺寸（单位：mm）

型号a1b1c1d1

KSXD-300(110)/WBII17956006301242

-2-产品使用说明书__________________________________________________________________________________________________________________________________ 尺寸偏差范围为±10% 1.1.3. 热水器接线图

型号KF110/300-BEII的接线图如下：型号a2b2c2d2e2f2g2

KFRD110-50W/II866352682583320292668

-3-产品使用说明书__________________________________________________________________________________________________________________________________ 若有变更，恕不另行通知。 1.2. 技术数据1.2.1. 技术数据

整机型号KF110/300-BEII

水箱型号KSXD-300(110)/WBII

室外机型号KFRD110-50W/II

电源220V~50Hz

性能参数制热水能力110L/h

热泵制热量5000W

热泵额定功率1250W

热泵额定电流5.7A

全年能源消耗效率(APF)3.80

性能系数(COP)4.00

电热管额定功率2000W

电热管额定电流9.1A

最大输入功率3500W

最大输入电流16A

制冷剂R22/1450g

防水等级IPX4

额定容量300L

额定水压0.85MPa

-4-产品使用说明书__________________________________________________________________________________________________________________________________ 产品执行标准：GB/T 23137、GB 29541。 以上数据测试条件：室外环境干/湿球温度为20℃/15℃，水箱初始水温15℃，终止水温55℃。 以上表中数据仅供参考，若因产品优化升级发生变化，则以铭牌参数为准。

噪音室外机53dB（A）

外形尺寸（mm）室外机866*352*682

水箱1795*600*630

质量（kg）室外机42

水箱81

-5-产品使用说明书__________________________________________________________________________________________________________________________________2. 使用说明

2.1. 安全注意事项2.1.1. 标识解释 标识解释 安全注意事项（使用前请先阅读） 机器有烧焦等异常气味时应停止使用并断电，联系售后人员检查，避免发生故障或火灾。非本公司授权专业人员，严禁拆卸或者维修。如有服务需求，请拨打全国统一服务专线电话。热泵热水器属于Ⅰ类电器，请您使用时注意用电安全! 凡带有该“禁止”标志的内容，是必须绝对禁止的行为，否则可能会造成机器的损坏或危及使用者的人身安全。 如果操作错误有可能造成用户人身伤害。 凡带有该“警示”标志的内容，有关产品安全和使用者的人身安全，操作必须严格按警示的内容。 如果操作错误有可能造成物品及财产的损害。 必须可靠接地！接地线应接在建筑物的专用接地装置上。切勿把接地线接在煤气管、自来水管等不可靠的地方。接地不可靠会导致触电、火灾。 热水器远离易燃物品；热水器不要安装在可燃性气体易泄露的地方，以免气体泄漏引起火灾或爆炸。不要在易燃易爆和腐蚀性气体环境中使用。 要使外机的进风口和出风口保持通畅。内机安装时应避免和窗帘靠的过近，避免挡住出风口（一体机型号）。临街安装外机不得低于2.5米。 切勿向内外机淋水或用水冲洗热水器；不要让油漆、杀虫剂、啫喱水等可燃性物质靠近或喷涂在机器表面。否则易造成龟裂、触电、火灾。 切勿触碰室外机，否则可能会引起划伤或触电的危险；切勿在室外机上放置物品。 热水器的室内机和室外机均要可靠接地，否则会影响热水器抗干扰性能及人身安全。 黄绿双色线为接地专用线，禁止挪作他用；不能用自攻螺钉固定。否则有触电危险。 使用规定容量的保险丝绝对不要用钢丝或铜丝代替保险丝。 雷雨天气，必须关闭电源开关。 不要将热水器安装在无法排水的地方。 本机配有安全阀，为了安全使用，不可私自改动安装位置，严禁堵塞其出口。 不要将手和任何异物插入风栅中，以免受伤或造成热水器损坏。 一旦发生器具以外的接地系统的异常情况时，应立即停止使用热泵热水器，并断开与供电电路的一切连接，并与制造商的维修人员联系处理！ 热水器的出水温度一般高于显示屏显示的温度。刚打开热水阀时，请不要直接将热水洒向人体，避免被热水烫伤。 若热水器、插头、插座、线控器等意外被水淋湿，请联系专业人员处理。 儿童沐浴必须在成人的指导下进行。 热水器在环境温度低于0℃的地区使用时，建议将水箱安装在室内。 电源安装 、维护必须由专业人员处理。必须使用有可靠的接地220V~/50Hz的独立电源和空气开关，长期不用时请断开热水器电源和空气开关。 热水器安装、维修时，电源线、联机线不得擅自更换，严禁自行加长或减短两线的长度和更改端头,如需调整，需与当地的维修中心或服务中心联系，重新配备一条长度足够的专用电线。过长的连机线应圆润的整理好，严禁绕成小圈或折弯。 安装在下列地方可能会导致热水器出故障，如不可避免请咨询当地服务网点：空气中含有油份（如机油）处；海边盐碱地区；含硫化气体（如硫化温泉）处；有高频设施，如电焊机、医疗设备等电磁干扰大的场合；有强烈腐蚀性气体的环境；电源电压波动严重的工厂等特殊的环境条件。 要配备专用电源线路。由获得电工资格的人员，按国家标准规定的布线规则进行布线。 热水器的电气连接必须为专用分支电路，其线径容量应大于热水器最大电流的1.5倍，对于最大工作电流大于16A的热水器，应用足够容量的漏电保护器或空气开关进行与电源的连接，空气开关应同时具备短路保护和过载保护功能（注意：切不可单独使用保险丝来保护改支路）。 安装场所的选择需满足以下几点要求：选择能支撑机器重量的支撑面，并能流畅的排出冷凝水的地方安装；应留出足够的安装和维修空间；热水器运行噪音及排出空气不应影响用户及邻居；保证气温在0℃以下地区使用的热水器水管不会冻结；选择对热水器本体可进行有效固定的位置安装。 如果热水器安装在建筑物的金属材料上，则必须做好与金属的电气绝缘工作，并符合电气设备的相关技术标准。 水箱不建议安装在完全敞开的室外环境中，如果安装在室外，请做好防雨、防晒措施，避免淋雨及阳光直射。 2.2. 安装说明2.2.1. 安装注意事项 安装注意事项 水箱与室外机冷媒连接管最大长度8m，落差3m。长度超过5m时，需要追加冷媒20g/m。 热水器必须使用专用的电源线路（电源线路必须实现双极断开）。 热水器安装时，必须加装漏电断路器。 电源的地线和零线必须严格分开，严禁将零线与地线接在一起。

-6-产品使用说明书__________________________________________________________________________________________________________________________________电源线参数：3×2.5mm²及以上。 强电线与线控线、温度传感器连接线（若随机配带）分开布置。 本系列机型配备无插头电源线。请用户自备全极断开空气开关（20A以上）。由获得电工资质的人员，按国家标准规定的布线规则进行安装。开关的安装高度不能低于1.8米，以确保水不会溅到开关上，且不能安装在儿童可能触及到的地方。 电源插座内火线、零线、接地线必须连接正确可靠，无内部短路。连接错误，有可能导致火灾。 为保障通讯效果，禁止将显示板或室外机放在密闭的室内或带有金属层的空间中。 如需延长通信线，请联系售后人员选用专用延长通信线。 如果电源软线损坏，为避免危险，必须由售后或专业维修人员用符合国家规定的电源软线进行更换。 产品配置的熔断器型号为T3.15A/250VAC。 2.2.2. 安装场所的选择 必须由本公司售后部门安装人员或其指定的安装人员进行安装。 选择能保证合理的气流分布、无障碍物影响进出气流的地方安装。 选择能支撑机器重量的支撑面，并能流畅的排出冷凝水的地方安装。 热水器运行噪音及排出空气不应影响用户及邻居。 应留有足够的安装、维修空间。 附近应无强电磁场干扰，以免影响控制性能。 安装处应无硫磺气体、矿物油，以防腐蚀机体及配件。 保证气温在0℃以下地区使用的热水器水管不会冻结。 应选择可以对热水器本体进行有效固定的位置安装。 避免在电源电压波动严重的工厂等地方安装。 如果热水器安装在建筑物的金属材料上，则必须做好与金属的电气绝缘工作，并符合电气设备的相关技术标准。 选择没有油气、油烟的地方安装。 不宜安装在海边及空气中含有较多盐分的地方。 不建议安装在完全敞开的室外环境中，如果安装在室外，请做好防雨、防晒措施，避免淋雨及阳光直射。 选择干燥的位置，不可阳光直射室外机，如无法避免，请安装遮挡物，以防止阳光直射。 2.2.3. 装箱单 水箱部分

合集下载

海尔 RE-200T2U1 200升高温抑菌空气能热水器 使用说明书

海尔 RE-200T2U1 200升高温抑菌空气能热水器 使用说明书

热水器

使用说明书

型号RE-200T2U1

• 本说明书为通用手册• 本公司保留说明书解释权• 产品外观请以实物为准• 阅后请与发票一并妥善保存• 如遇产品技术或软件升级，恕不另行通知• 本产品只适合在中国大陆销售和使用1. 产品介绍1

1.1. 产品部件1

1.1.1. 各部分构件名称1

1.1.2. 产品安装尺寸3

1.1.3. 热水器接线图4

1.2. 技术数据5

2. Wi-Fi连接7

2.1. APP下载登录7

2.2. 智能控制设备7

3. 使用说明8

3.1. 安全注意事项8

3.1.1. 标识解释8

3.2. 安装说明8

3.2.1. 安装注意事项8

3.2.2. 安装场所的选择9

3.2.3. 装箱单9

3.2.4. 安装及固定9

3.2.5. 管路安装10

3.2.6. 线路安装12

3.3. 使用功能13

3.3.1. 试运转13

3.3.2. 线控器显示屏13

3.3.3. 按键功能14

3.3.4. 控制功能17

4. 售后服务18

4.1. 用户须知18

4.2. 疑难解答18

4.3. 清洗保养20

4.3.1. 清洗与保养20

4.3.2. 常见现象20

4.4. 保修说明201. 产品介绍

1.1. 产品部件1.1.1. 各部分构件名称室外机

储水箱

-1-产品使用说明书__________________________________________________________________________________________________________________________________1.1.2. 产品安装尺寸 水箱安装尺寸（单位：mm）

尺寸偏差范围为±10% 图示仅供参考，以实物为准 室外机安装尺寸（单位：mm）

型号a1b1c1

RE-200T2U1（内机）16414821210

-2-产品使用说明书__________________________________________________________________________________________________________________________________ 尺寸偏差范围为±10% 图示仅供参考，以实物为准

海尔电器空气净化器产品说明书

海尔电器空气净化器产品说明书

WARNING

FORYOUR PROTECTION, PLEASE READ THE FOLLOWING:

WATER AND MOISTURE:Appliance should not be used near water (e.g. near abathtub, washbowl, kitchen sink, laundry tub, in a wet basement, or near a swimmingpool, etc). Care should be taken so that objects do not fall and liquids are not spilledinto the enclosure through openings.

POWERSOURCES:The appliance should be connected to a power supply only ofthe type described in the operating instructions or as marked on the appliance.

GROUNDING

OR

POLARIZATION:Precautions should be taken so that the ground-ing or polarization means of an appliance is not defeated.

POWERCORDPROTECTION:Power supply cords should be routed so that they arenot likely to be walked on or pinched by items placed upon or against them, payingparticular attention to cords at plugs, convenience receptacles, and the point wherethey exit from the appliance.

海尔 RE-200L6U1 200升对流换热空气能热水器 使用说明书

海尔 RE-200L6U1 200升对流换热空气能热水器 使用说明书

热水器

使用说明书

型号RE-200L6U1

• 本说明书为通用手册• 本公司保留说明书解释权• 产品外观请以实物为准• 阅后请与发票一并妥善保存• 如遇产品技术或软件升级，恕不另行通知• 本产品只适合在中国大陆销售和使用1. 产品介绍1

1.1. 产品部件1

1.1.1. 各部分构件名称1

1.1.2. 产品安装尺寸2

1.1.3. 热水器接线图4

1.2. 技术数据5

2. Wi-Fi连接7

2.1. APP下载登录7

2.2. 智能控制设备7

3. 使用说明8

3.1. 安全注意事项8

3.1.1. 标识解释8

3.2. 安装说明8

3.2.1. 安装注意事项8

3.2.2. 安装场所的选择9

3.2.3. 装箱单9

3.2.4. 安装及固定9

3.2.5. 管路安装10

3.2.6. 线路安装12

3.3. 使用功能13

3.3.1. 试运转13

3.3.2. 线控器显示屏13

3.3.3. 按键功能14

3.3.4. 控制功能17

4. 售后服务18

4.1. 用户须知18

4.2. 疑难解答18

4.3. 清洗保养20

4.3.1. 清洗与保养20

4.3.2. 常见现象20

4.4. 保修说明201. 产品介绍

1.1. 产品部件1.1.1. 各部分构件名称室外机

储水箱1.1.2. 产品安装尺寸 水箱安装尺寸（单位：mm）

-1-产品使用说明书__________________________________________________________________________________________________________________________________ 尺寸偏差范围为±10% 图示仅供参考，以实物为准 室外机安装尺寸（单位：mm）

型号a1b1c1

RE-200L6U1（内机）16414821210

-2-产品使用说明书__________________________________________________________________________________________________________________________________ 尺寸偏差范围为±10% 图示仅供参考，以实物为准

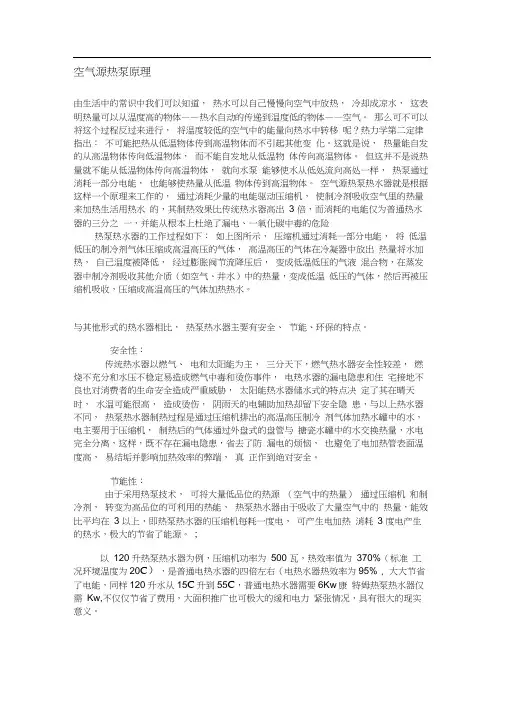

空气源热泵使用说明书
