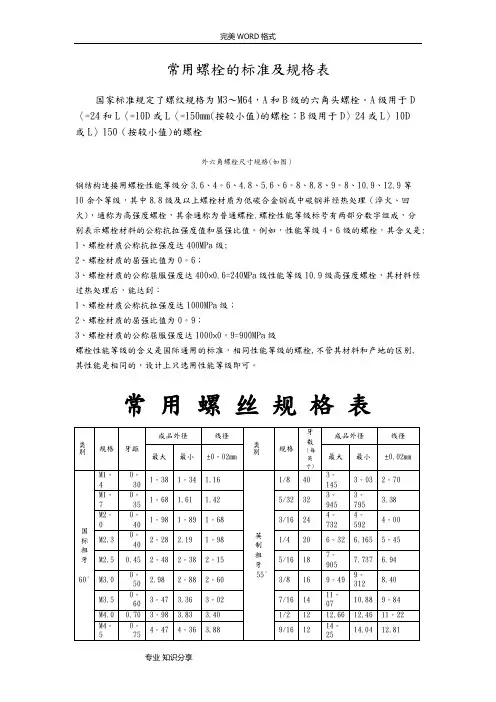

专业 知识分享 常用螺栓的标准及规格表

国家标准规定了螺纹规格为M3～M64，A和B级的六角头螺栓。A级用于D〈=24和L〈=10D或L〈=150mm(按较小值)的螺栓；B级用于D〉24或L〉10D或L〉150（按较小值)的螺栓

外六角螺栓尺寸规格(如图）

钢结构连接用螺栓性能等级分3.6、4。6、4.8、5.6、6。8、8.8、9。8、10.9、12.9等10余个等级，其中8.8级及以上螺栓材质为低碳合金钢或中碳钢并经热处理（淬火、回火)，通称为高强度螺栓，其余通称为普通螺栓.螺栓性能等级标号有两部分数字组成，分别表示螺栓材料的公称抗拉强度值和屈强比值。例如，性能等级4。6级的螺栓，其含义是:

1、螺栓材质公称抗拉强度达400MPa级;

2、螺栓材质的屈强比值为0。6；

3、螺栓材质的公称屈服强度达400×0.6=240MPa级性能等级10.9级高强度螺栓，其材料经过热处理后，能达到：

1、螺栓材质公称抗拉强度达1000MPa级；

2、螺栓材质的屈强比值为0。9；

3、螺栓材质的公称屈服强度达1000×0。9=900MPa级

螺栓性能等级的含义是国际通用的标准，相同性能等级的螺栓,不管其材料和产地的区别,其性能是相同的，设计上只选用性能等级即可。

常 用 螺 丝 规 格 表

类别 规格 牙距 成品外径 线径

类别 规格 牙数

（每英寸) 成品外径 线径

最大 最小 ±0。02mm 最大 最小 ±0.02mm

国

标

粗

牙

60° M1。4 0。30 1。38 1。34 1.16

英

制

粗

牙

55° 1/8 40 3。145 3。03 2。70

M1。7 0。35 1。68 1.61 1.42 5/32 32 3。945 3。795 3.38

螺母与螺杆对应尺寸

螺母和螺杆对应的尺寸是基于螺纹的。螺母和螺杆之间的连接是通过螺纹互相咬合来实现的。

螺纹有两种常见的标准，一种是公制螺纹，另一种是英制螺纹。

对于公制螺纹，螺母和螺杆的对应尺寸由两个参数确定：直径和径向节距。直径表示螺纹的外径或内径，径向节距表示单位长度上的螺纹数量。

例如，M8x1.25表示直径为8mm，径向节距为1.25mm的公制螺纹。对应的螺母的外径通常会略大于8mm，以确保与螺杆的咬合稳固。

对于英制螺纹，螺母和螺杆的对应尺寸也由两个参数确定：直径和牙距。直径表示螺纹的外径或内径，牙距表示单位长度上的螺纹数量。

例如，1/4-20表示直径为1/4英寸，牙距为20个螺纹/英寸的英制螺纹。对应的螺母的外径通常会略大于1/4英寸，以确保与螺杆的咬合稳固。

需要注意的是，螺母和螺杆的对应尺寸必须精确匹配，才能确保连接的牢固和紧密。

英制外六角螺栓标准

概述

英制外六角螺栓是一种常见的紧固件，常用于各种工程和机械应用中。本文将深入探讨英制外六角螺栓的标准，包括尺寸、材料、制造和使用等方面。

尺寸标准

英制外六角螺栓的尺寸标准主要包括螺纹直径、螺纹间距、长度和螺母尺寸等。以下是常见的几种英制外六角螺栓的尺寸标准：

ASTM A307

• 螺纹直径：1/4英寸至4英寸

• 螺纹间距：20至24个每英寸

• 长度：从1英寸到72英寸不等

• 螺母尺寸：根据螺栓尺寸而异

ASTM A193

• 螺纹直径：1/4英寸至4英寸

• 螺纹间距：20至24个每英寸

• 长度：从1英寸到36英寸不等

• 螺母尺寸：根据螺栓尺寸而异

ASTM A325

• 螺纹直径：1/2英寸至1.5英寸

• 螺纹间距：13至18个每英寸

• 长度：从1.25英寸到8英寸不等

• 螺母尺寸：根据螺栓尺寸而异

材料标准

英制外六角螺栓通常由碳钢、合金钢或不锈钢制成。以下是常见的材料标准： ASTM A307

• 碳钢螺栓：符合ASTM A307 Grade A或Grade B标准要求

• 不锈钢螺栓：符合ASTM A307标准要求

ASTM A193

• 合金钢螺栓：符合ASTM A193 Grade B7或Grade B8标准要求

• 不锈钢螺栓：符合ASTM A193标准要求

ASTM A325

• 钢结构螺栓：符合ASTM A325标准要求

• 高强度螺栓：符合ASTM A325标准要求

制造标准

英制外六角螺栓的制造标准主要包括螺纹加工、表面处理和力学性能等要求。

螺纹加工

螺栓的螺纹加工应符合相关标准的要求，确保螺栓和螺母之间的配合良好。螺栓的螺纹加工应精确、平整且无明显的缺陷。

表面处理

螺栓的表面处理有防锈处理和镀层处理两种方式。防锈处理常用的方法包括镀锌、磷化和涂层等，以防止螺栓在潮湿环境中生锈。镀层处理常用的方法包括镀铬、镀镍和镀锌等，以提高螺栓的耐腐蚀性能。

标注螺栓和螺母尺寸表-螺母标准尺寸表

螺栓和螺母作为机械连接的重要部件，在生产制造中经常被使用，而螺栓和螺母的尺寸标注则是非常重要的。因为螺栓和螺母的尺寸不同，则需要设计制造与之对应的连接孔，以保证连接的可靠性、牢固性和安全性。下面将为大家介绍一个通用的螺母标准尺寸表。

一、螺母的类型

螺母按照使用范围和支持力分为常规螺母、高强度螺母、埋头螺母、圆锥螺母、六角TH螺母等多种类型。

二、螺母的尺寸标注

螺母的尺寸通常由直径、高度和螺距三部分组成，其中直径也称为螺母的公称直径。

1、公称直径：螺母的公称直径（D）是指螺母的最大宽度，因此直径对于螺母类型的区分和相互匹配非常重要。公称直径以毫米或英寸为单位标注，例如M10或1/2英寸。

2、高度：高度（H）是螺母的厚度，高度与公称直径的比值（H/D）通常从0.6到1.2不等。高度以毫米为单位标注，例如6毫米。

3、螺距：螺距（P）是指螺纹之间的距离。螺距的标注方法为D x P，表示距离一个螺纹的下一个螺纹的距离是多少。例如，M10 x 1.5表示公称直径为10毫米，每毫米有1.5个螺纹。

三、螺母的质量标准

螺母的质量标准有很多，常见的有GB/T 6170、ISO 4032、DIN 934等国际标准。

1、GB/T 6170标准：该标准适用于螺母的一般用途。按照螺母的公称直径和厚度分为四个级别：A级，B级，C级，D级。

2、ISO 4032标准：该标准适用于六角螺母。按公称直径和高度分为四类：4类，5类，6类，8类。与GB/T 6170标准类似，等级越高，质量越好。

3、DIN 934标准：该标准适用于六角螺母。按照公称直径和螺纹分为50个尺寸，普通螺母一般使用18H或8的级别。

四、螺母的使用

1、螺母在使用时，螺母的尺寸应选择与螺栓尺寸一致，否则会造成连接松动或不可靠。

2、螺母应按照上述标准，选择质量较好的螺母。近年来，由于市场竞争，许多厂家为了追求利润，降低生产成本，采用劣质螺母，这样做不仅破坏了市场秩序，同时也会导致松动、断裂等安全事故的发生。
