物理学中的电子显微镜

电子显微镜技术的应用

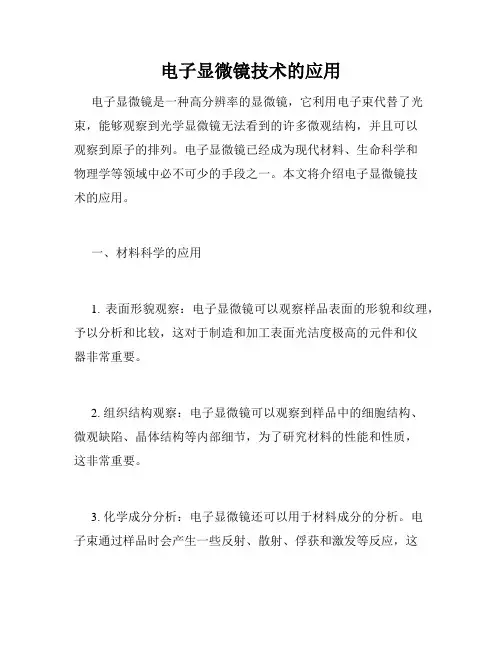

电子显微镜是一种高分辨率的显微镜，它利用电子束代替了光束，能够观察到光学显微镜无法看到的许多微观结构，并且可以观察到原子的排列。电子显微镜已经成为现代材料、生命科学和物理学等领域中必不可少的手段之一。本文将介绍电子显微镜技术的应用。

一、材料科学的应用

1. 表面形貌观察：电子显微镜可以观察样品表面的形貌和纹理，予以分析和比较，这对于制造和加工表面光洁度极高的元件和仪器非常重要。

2. 组织结构观察：电子显微镜可以观察到样品中的细胞结构、微观缺陷、晶体结构等内部细节，为了研究材料的性能和性质，这非常重要。

3. 化学成分分析：电子显微镜还可以用于材料成分的分析。电子束通过样品时会产生一些反射、散射、俘获和激发等反应，这些反应可以被感知器检测到，进而提供有关样品成分和结构的信息。

4. 纳米技术：电子显微镜对于研究和制备纳米结构材料具有重要意义。通过电子束的聚焦和聚合，可以制备出纳米尺度的线条、点及其它结构，这对于微观器件的制备及其特性的研究都是至关重要的。

二、生命科学的应用

1. 细胞及其组织结构：在生命科学的领域中，电子显微镜是必不可少的工具。神经细胞、肌肉细胞、血管组织等可以使用电子显微镜来深入研究，以观察其真实的细胞和组织结构。

2. 蛋白质和核酸结构：电子显微镜在观察和研究蛋白质和核酸结构方面的能力也非常重要。通过对高度复杂的这些分子的3D结构进行观察，科学家们可以确定它们的功能、定位和相互作用方式。

3. 感知器：感知器是一些生物机能的关键部件。通过电子显微镜的观察，我们可以了解感知器的形状、结构和调节机制，从而找到更多的研究思路。

三、物理学的应用

1. 凝聚态物理研究：在凝聚态物理学中，电子显微镜尤为重要。电子显微镜可以通过观察样品中的原子排列来确定材料被制造时凝聚态的性质，这对于「晶体生长」技术很有帮助。

2. 量子现象：量子力学研究中，电子束的性质和行为同样具有重要性。电子束的相干性和聚集特性，使电子显微镜能够研究量子环境中的复杂运动状态。

电子显微镜的应用和技术发展

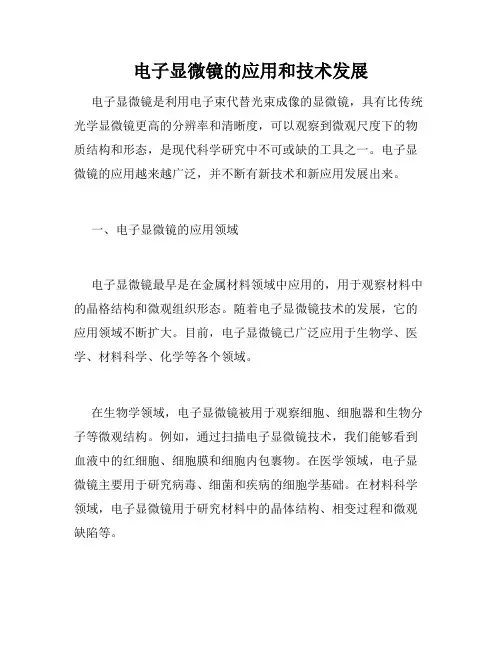

电子显微镜是利用电子束代替光束成像的显微镜，具有比传统光学显微镜更高的分辨率和清晰度，可以观察到微观尺度下的物质结构和形态，是现代科学研究中不可或缺的工具之一。电子显微镜的应用越来越广泛，并不断有新技术和新应用发展出来。

一、电子显微镜的应用领域

电子显微镜最早是在金属材料领域中应用的，用于观察材料中的晶格结构和微观组织形态。随着电子显微镜技术的发展，它的应用领域不断扩大。目前，电子显微镜已广泛应用于生物学、医学、材料科学、化学等各个领域。

在生物学领域，电子显微镜被用于观察细胞、细胞器和生物分子等微观结构。例如，通过扫描电子显微镜技术，我们能够看到血液中的红细胞、细胞膜和细胞内包裹物。在医学领域，电子显微镜主要用于研究病毒、细菌和疾病的细胞学基础。在材料科学领域，电子显微镜用于研究材料中的晶体结构、相变过程和微观缺陷等。

此外，电子显微镜还被用于纳米技术、能源材料、环境保护等领域。比如，电子显微镜的高分辨率成像技术可以用于研究纳米结构的表面形态和材料之间的相互作用，从而开发出更好的纳米材料。在能源领域，电子显微镜可以用于研究锂离子电池、太阳能电池等材料的微观构造和性能。在环境保护领域，电子显微镜可用于研究大气和水体污染的微观特征和成因。

二、电子显微镜技术的发展

电子显微镜自 1931 年发明以来，经历了几个阶段的发展。随着科技的进步，电子显微镜越来越先进，成像效果也更加精细。

第一阶段：转变古典物理到量子物理

1931 年，Ernst Ruska 和 Max Knoll 发明了第一台电子显微镜，这是电子显微镜发展的起点。在此之前，显微镜已经发展了几百年，但其分辨率被古典物理学理论所限制。而电子显微镜则将其基础转变到了量子物理学理论，使得分辨率得以大幅提高。

第二阶段：共聚焦技术

在传统电子显微镜中，要获取一个完整的图像需要经过多次扫描和合并的过程，成像效率低下。而共聚焦技术的出现，使电子显微镜可以直接拍摄高分辨率三维图像。共聚焦技术利用了二次电子发射现象，可以将透镜的样品和探头分别调整，使二次电子光束聚焦在样品表面，从而实现对高精度图像的直接拍摄。

未知驱动探索，专注成就专业

1

扫描电镜（SEM）

简介

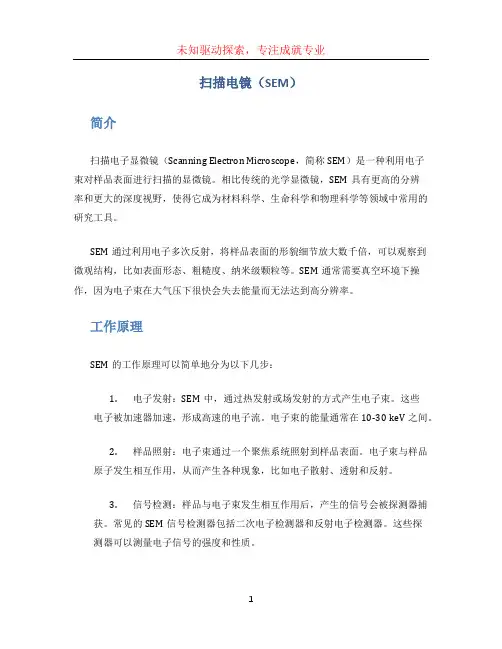

扫描电子显微镜（Scanning Electron Microscope，简称SEM）是一种利用电子束对样品表面进行扫描的显微镜。相比传统的光学显微镜，SEM具有更高的分辨率和更大的深度视野，使得它成为材料科学、生命科学和物理科学等领域中常用的研究工具。

SEM通过利用电子多次反射，将样品表面的形貌细节放大数千倍，可以观察到微观结构，比如表面形态、粗糙度、纳米级颗粒等。SEM通常需要真空环境下操作，因为电子束在大气压下很快会失去能量而无法达到高分辨率。

工作原理

SEM的工作原理可以简单地分为以下几步：

1. 电子发射：SEM中，通过热发射或场发射的方式产生电子束。这些电子被加速器加速，形成高速的电子流。电子束的能量通常在10-30 keV之间。

2. 样品照射：电子束通过一个聚焦系统照射到样品表面。电子束与样品原子发生相互作用，从而产生各种现象，比如电子散射、透射和反射。

3. 信号检测：样品与电子束发生相互作用后，产生的信号会被探测器捕获。常见的SEM信号检测器包括二次电子检测器和反射电子检测器。这些探测器可以测量电子信号的强度和性质。 未知驱动探索，专注成就专业

2

4. 信号处理和图像生成：SEM通过对探测到的信号进行处理和放大，生成图像。这些图像可以显示出样品表面的微观结构和形貌。

应用领域

SEM在许多科学领域中都有广泛的应用。以下是一些常见的应用领域：

材料科学

SEM可以用于研究材料的结构和形态。它可以观察微观缺陷、晶体结构、纳米颗粒等材料细节。这对于材料工程师来说非常重要，可以帮助他们改进材料的性能和开发新的材料。

生命科学

SEM可以用于观察生物样品的微观结构。比如，它可以观察细胞的形态、细胞器的分布和细胞表面的纹理。这对于生物学家来说非常重要，可以帮助他们了解生物体的结构和功能。

纳米科学

SEM在纳米科学领域中也有广泛的应用。通过SEM可以对纳米材料进行表面形貌和结构的观察。它可以显示出纳米结构的细节，帮助科学家研究纳米颗粒的组装、层析和相互作用等现象。

电子显微镜和原子力显微镜

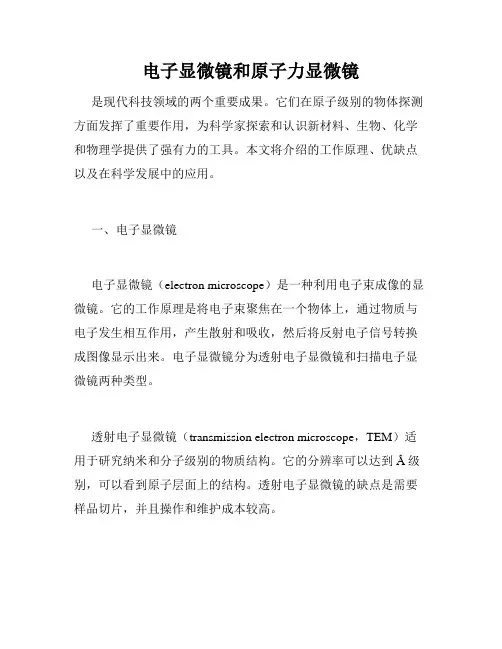

是现代科技领域的两个重要成果。它们在原子级别的物体探测方面发挥了重要作用，为科学家探索和认识新材料、生物、化学和物理学提供了强有力的工具。本文将介绍的工作原理、优缺点以及在科学发展中的应用。

一、电子显微镜

电子显微镜（electron microscope）是一种利用电子束成像的显微镜。它的工作原理是将电子束聚焦在一个物体上，通过物质与电子发生相互作用，产生散射和吸收，然后将反射电子信号转换成图像显示出来。电子显微镜分为透射电子显微镜和扫描电子显微镜两种类型。

透射电子显微镜（transmission electron microscope，TEM）适用于研究纳米和分子级别的物质结构。它的分辨率可以达到Å级别，可以看到原子层面上的结构。透射电子显微镜的缺点是需要样品切片，并且操作和维护成本较高。

扫描电子显微镜（scanning electron microscope，SEM）适用于研究表面形貌和构造。它可以通过扫描电子束扫描样品表面，得到表面形貌的图像。扫描电子显微镜的分辨率约为几纳米到十几纳米，比透射电子显微镜低一些。扫描电子显微镜不需要样品切片，操作维护相对便宜。

电子显微镜在材料科学、生物学、纳米技术、化学等领域都有广泛的应用。它可以用来观察材料的微观结构、研究细胞和分子结构、分析材料成分和颗粒大小等。

二、原子力显微镜

原子力显微镜（atomic force microscope，AFM）是一种利用原子力成像的显微镜。它的工作原理是利用探针扫描样品表面，探针尖端会产生原子力，这个力与样品表面的形态密切相关，被探测器检测到后被转化为图像。原子力显微镜的分辨率可达到分子和原子级别，比透射电子显微镜高。

原子力显微镜有两种类型，即接触式原子力显微镜和无接触式原子力显微镜。接触式原子力显微镜适用于测量比较硬的材料，如金属和半导体。无接触式原子力显微镜适用于测量比较柔软和薄的材料，如生物大分子和薄膜。
