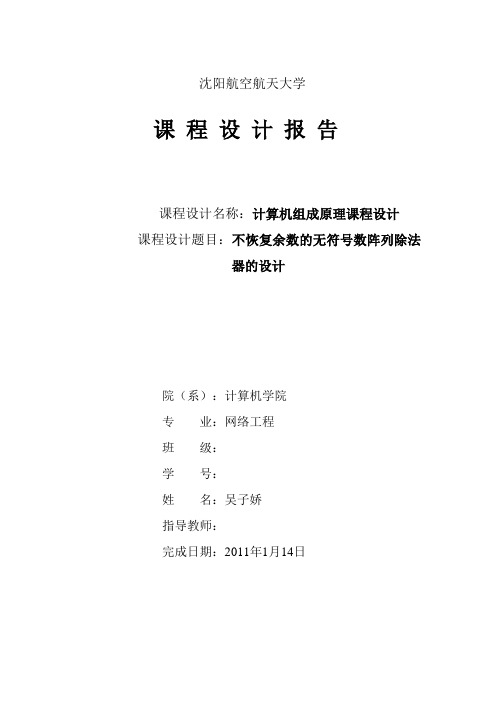

沈阳航空航天大学课程设计报告课程设计名称：计算机组成原理课程设计课程设计题目：不恢复余数的无符号数阵列除法器的设计院（系）：计算机学院专业：网络工程班级：学号：姓名：吴子娇指导教师：完成日期：2011年1月14日沈阳航空航天大学课程设计报告目录第1章总体设计方案 (1)1.1设计原理 (1)1.2设计思路 (2)1.3设计环境 (3)第2章详细设计方案 (5)2.1顶层方案图的设计与实现 (5)2.1.1创建顶层图形设计文件 (5)2.1.2器件的选择与引脚锁定 (6)2.1.3编译、综合、适配 (7)2.2功能模块的设计与实现 (7)2.3仿真调试 (9)第3章编程下载与硬件测试 (13)3.1编程下载 (13)3.2硬件测试及结果分析 (13)参考文献 (15)附录（电路原理图） (16)第1章总体设计方案1.1 设计原理和阵列乘法器非常相似，阵列除法器也是一种并行运算部件，采用大规模集成电路制造，与早期的串行除法器相比，阵列除法器不仅所需的控制线路少，而且能提供令人满意的高速运算速度。
阵列除法器有多种形式，如不恢复余数阵列除法器、补码阵列除法器等等，本实验设计的是不恢复余数阵列除法器。
本实验是利用一个可控加法/减法CAS单元所组成的流水阵列来实现的，一个可控加法/减法CAS单元包含一个全加器和一个控制加减的异或门，用于并行除法流水逻辑阵列中。
逻辑结构图如图1.1所示。
图1.1不恢复余数阵列除法器的逻辑结构图它有四个输出端和四个输入端。
本位输入Ai及Bi，低位来进位（或借位）信号Ci，加减控制命令P；输出本位和（差）Si及进位信号Ci+1，除数Bi要供给各级加减使用，所以又输往下一级。
当输入线P＝0时，CAS作加法运算；当P＝1时，CAS作减法运算。
CAS单元的输入与输出的关系可用如下一组逻辑方程来表示：Si＝Ai⊕(Bi⊕P)⊕CiCi＋1＝(Ai＋Ci)•(Bi⊕P)＋AiCi当P＝0时,Si＝Ai⊕Bi⊕CiCi＋1＝AiBi＋BiCi＋AiCi当P＝1时,则得求差公式：Si＝Ai⊕Bi⊕CiCi＋1＝AiBi＋BiCi＋AiCi其中Bi＝Bi⊕1在减法情况下，输入Ci称为借位输入，而Ci+1称为借位输出。
本实验采用不恢复余数的方法设计这个阵列除法器。
不恢复余数的除法也就是加减交替法。
在不恢复余数的除法阵列中，每一行所执行的操作究竟是加法还是减法，取决于前一行输出的符号与被除数的符号是否一致。
当出现不够减时，部分余数相对于被除数来说要改变符号。
这时应该产生一个商位“0”，除数首先沿对角线右移，然后加到下一行的部分余数上。
当部分余数不改变它的符号时，即产生商位“1”，下一行的操作应该是减法。
在本次设计中被除数、除数、商、余数的符号位恒为零。
被除数为X=X1X2X3X4X5X6X7X8；除数为Y=Y1Y2Y3Y4；商为C=C1C2C3C4；余数为S=S1S2S3S4S5S6S7S8。
被除数X是由顶部一行和最右边的对角线上的垂直输入线来提供的，除数Y是沿对角线方向进入这个阵列。
至于作加法还是减法，由控制信号P决定，即当输入线P＝0时，CAS作加法运算；当P＝1时，CAS作减法运算。
1.2设计思路是用一个可控加法/减法(CAS)单元所组成的流水阵列来实现的。
推广到一般情况，一个m位除n位的加减交替除法阵列由mn个CAS单元组成，其中两个操作数(被除数与除数)都是正的。
其中被除数为X = 0.X1X2X3X4X5X6X7X8，除数为Y=0.Y1Y2Y3Y4，商为C=0.C1C2C3C4，它的余数为S=0. 000S4S5S6S7S8, 阵列为8*4阵列。
单元之间的互联是用m=8,n＝4的阵列来表示的。
被除数X是一个4位的小数：X=0. X1X2X3X4X5X6X7X8。
它是由顶部一行和最右边的对角线上的垂直输入线来提供的。
除数Y是一个4位的小数：Y=0. Y1Y2Y3Y4。
它沿对角线方向进入这个阵列。
因为，在除法中所需要的部分余数的左移，可以用下列等效的操作来代替：即让余数保持固定，而将除数沿对角线右移。
商C是一个4位的小数：C =0. C1C2C3C4。
它在阵列的左边产生。
余数 R是一个8位的小数：S = 0.000S4S5S6S7S8。
它在阵列的最下一行产生。
最上面一行所执行的初始操作经常是减法。
因此最上面一行的控制线P置成“1”。
减法是用2的补码运算来实现的，这时右端各CAS单元上的反馈线用作初始的进位输入。
每一行最左边的单元的进位输出决定着商的数值。
将当前的商反馈到下一行,我们就能确定下一行的操作。
由于进位输出信号指示出当前的部分余数的符号,因此,它将决定下一行的操作将进行加法还是减法。
不恢复余数阵列除法器来说，在进行运算时，沿着每一行都有进位(或借位)传播,同时所有行在它们的进位链上都是串行连接。
采用细胞模块和门电路等逻辑部件设计并实现阵列除法功能，设计的原理图调试后形成liufei3.bit文件并下载到XCV200可编程逻辑芯片中，经硬件测试验证设计的正确性。
1.3 设计环境硬件环境：伟福COP2000型计算机组成原理实验仪、XCV200实验板、微机。
EDA环境：Xilinx foundation f3.1设计软件。
如图1.2，1.3所示：图 1.2 Xilinx foundation f3.1设计平台图 1.3 COP2000计算机组成原理集成调试软件第2章详细设计方案2.1 顶层方案图的设计与实现顶层方案图实现阵列除法器的逻辑功能，采用原理图设计输入方式完成，电路实现基于XCV200可编程逻辑芯片。
在完成原理图的功能设计后，把输入/输出信号安排到XCV200指定的引脚上去，实现芯片的引脚锁定。
2.1.1创建顶层图形设计文件顶层设计采用了原理图设计输入方式，图形文件主要由可控加法／减法(CAS)单元构成，由32个CAS模块组装而成的一个完整的设计实体。
可利用Xilinx foundation f3.1 ECS模块实现顶层图形文件的设计，顶层图形文件结构如图2.1所示。
图2.1 不恢复余数的无符号数阵列除法器的顶层设计图形文件结构图 2.1所示的阵列除法器的顶层文件结构是由一个阵列除法器通过Xilinxfoundation f3.1封装后构成,其中X1X2X3X4X5X6X7X8为被除数，Y1Y2Y3Y4为除数，P为加减控制端（1为减法，0为加法），C1C2C3C4为商，S1S2S3S4S5S6S7S8为余数。
其电路原理如图2.2所示。
图2.2 阵列除法器电路图2.1.2器件的选择与引脚锁定（1）器件的选择由于硬件设计环境是基于伟福COP2000型计算机组成原理实验仪和XCV200实验板，故采用的目标芯片为Xilinx XCV200可编程逻辑芯片。
（2）引脚锁定把顶层图形文件中的输入/输出信号安排到Xilinx XCV200芯片指定的引脚上去，实现芯片的引脚锁定，各信号及Xilinx XCV200芯片引脚对应关系如表2.1所示。
表2.1 信号和芯片引脚对应关系图形文件中的输入/输出信号XCV200芯片引脚信号X1 P033X2 P034X3 P035X4 P036X5 P038X6 P039X7 P040X8 P041Y1 P056Y2 P055Y3 P054Y4 P053C1 P147C2 P152C3 P178C4 P184S1 P078S2 P093S3 P099S4 P107S5 P108S6 P109S7 P124S8 P125P P0632.1.3编译、综合、适配利用Xilinx foundation f3.1的原理图编辑器对顶层图形文件进行编译，并最终生成网络表文件，利用设计实现工具经综合、优化、适配，生成可供时序仿真的文件和器件下载编程文件。
2.2 功能模块的设计与实现阵列除法器的底层设计包括32个可控加法／减法(CAS)模块，设计时这个模可控加法／减法(CAS)模块由2个或门、3个异或门和4个与门逻辑组合成电路实现。
可控加法／减法(CAS)模块逻辑图如图2.3所示。
图2.3 可控加法／减法(CAS)单元逻辑图为了在为能在图形编辑器（原理图设计输入方式）中调用可控加法／减法(CAS) 芯片需要把它封装，可利用Xilinx foundation f3.1编译器中的如下步骤实现：Tools=>Symbol Wizard=>下一步。
XIN、YIN、PIN、CIN 为4个输入信号，YOUT、POUT、COUT、SOUT为4个输出信号。
其元件图形符号如图2.4所示。
图2.4 控制器元件图形符号对创建的控制器模块进行功能仿真，验证其功能的正确性，可用XilinxFoundation f3.1编译器CAS模块实现。
按照表2.2的输入信号进行仿真，仿真结果如图2.5所示：表2.2 仿真数据理论结果输入信号输出信号XIN YIN PIN CIN COUT POUT SOUT YOUT1 1 1 1 1 1 0 10 0 0 1 0 0 1 01 0 0 1 1 0 0 01 0 0 0 0 0 1 0图2.5 CAS功能仿真波形结果将仿真结果与由仿真表2.2中的输出信号的理论之相比较，发现仿真结果正确，所以可控加法／减法(CAS) 模块设计正确。
2.3 仿真调试仿真调试主要验证设计电路逻辑功能、时序的正确性，本设计中主要采用功能仿真方法对设计的电路进行仿真。
（1）建立仿真波形文件及仿真信号选择功能仿真时，首先建立仿真波形文件，选择仿真信号，对选定的输入信号设置参数（以一组数据为例），选定的仿真信号和设置的参数如表2.3所示。
表2.3 仿真信号选择和参数设置输入信号输出信号X1 0 Y1 1 C1 S1X2 0 Y2 1 C2 S2X3 0 Y3 1 C3 S3X4 0 Y4 1 C4 S4X5 0 S5X6 0 S6X7 1 S7X8 1 S8P 1（2）功能仿真结果与分析当被除数X=00000011,除数Y=1111时,得出商的理论值C=0001,余数的理论值S=00001001。
将理论值与功能仿真波形结果图（图2.6），仿真数据理论结果表（表2.4）相比较，发现结果完全一致。
可以看出功能仿真结果是正确的，进而说明电路设计的正确性。
图2. 6 功能仿真波形结果表2.4 仿真数据理论结果输入信号输出信号X1 0 Y1 1 C1 0 S1 0 X2 0 Y2 1 C2 0 S2 0 X3 0 Y3 1 C3 0 S3 0 X4 0 Y4 1 C4 1 S4 0 X5 0 S5 1 X6 0 S6 0 X7 1 S7 0 X8 1 S8 1 P 1第3章编程下载与硬件测试3.1 编程下载利用COP2000仿真软件的编程下载功能，将得到liufei3.bit文件下载到XCV200实验板的XCV200可编程逻辑芯片中。
