工作票、倒闸操作票

工作票、倒闸操作票

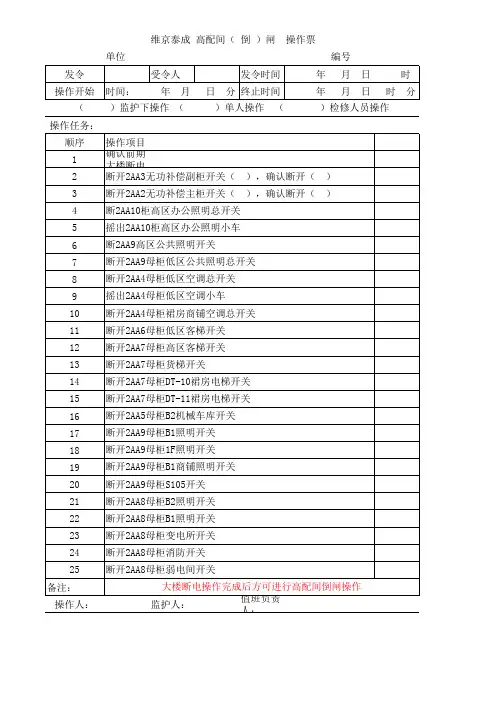

倒闸操作票的填写

（1）发令时间、操作开始时间和结束时间

发令时间：指值班调控人员或运维负责人下达操作指令的时间，填写在首页票面。操作开始时间：指操作人员模拟操作结束后开始实施操作时间，填写在首页票面。

操作结束时间：指全部操作完毕并复查结束后的时间，多页执行的操作票应填写在末页票面。

（2）发令人、受令人、操作人和监护人、运维负责人

发令人：指下达操作指令的值班调控人员或运维负责人，填写在首页票面。

受令人：指接受操作指令的人员，填写在首页票面。

操作人：指按照倒闸操作票操作项目实施设备操作的人员，多页执行的操作票应填写在

末页票面。

监护人：指对执行倒闸操作监护的人员，多页执行的操作票应填写在末页票面。运维负责人：指当值值班运维负责人，多页执行的操作票应填写在末页票面。

（3）操作任务

每张操作票只能填写一个操作任务。一个操作任务是指根据同一操作指令而依次进行的一系列相互关联的倒闸操作全过程。操作任务处应填写设备双重名称（即设备名称和编号）。操作任务可使用“运行、热备用、冷备用、检修、投入、停用”等状态的互为转换，或者通过执行操作项目达到某种状态。

（4）操作项目

a.应拉合的设备：断路器（开关）、隔离开关（刀闸）、接地刀闸（装置）等。

b.验电，装拆接地线。验电应明确位置，装、拆接地线均应注明接地线的确切地点和编号。

c.合上（安装）或断开（拆除）控制回路或电压互感器回路的空气开关、熔断器，切换

保护回路和自动化装置及检验是否确无电压等。

d.拉合设备后检查设备的位置及电气量。断路器（开关）、隔离开关（刀闸）、接地刀闸操作后，填写检查其确在操作后状态的操作项目。

e.进行停、送电操作时，在拉合刀闸、手车开关拉出、推入前，检查断路器（开关）确在分闸位置。

f.在进行倒负荷或解、并列操作前后，检查相关电源运行及负荷分配情况。

g.设备检修后合闸送电前，检查送电范围内接地刀闸（装置）已拉开，接地线已拆除。

h.投入或停用保护（自动装置）；配合断路器（开关）、隔离开关（刀闸）远方或就地操作，将切换开关切至“远方/就地”位置；投停保护压板。

i.高压直流输电系统启停、功率变化及状态转换、控制方式改变、主控站转换，控制、保护系统投退，换流变压器冷却器切换及分接头手动调节。

j.阀冷却、阀厅消防和空调系统的投退、方式变化等操作。

k.直流输电控制系统对断路器（开关）进行的锁定操作。

倒闸操作安全工器具使用技术要求 （1）安全工器具在保管及运输过程中应防止损坏、磨损、受潮。绝缘安全工器具使用前后应擦拭干净。操作前应检查操作所用安全工器具外观正常，贴有生产日期、产品合格证、试验合格证等，其试验标签时间在有效期范围内。对安全工器具的机械、绝缘性能发生疑问时，应进行试验，合格后方可使用。

（2）安全工器具领用、归还应严格履行交接和登记手续。领用时，保管人和领用人应共同确认安全工器具的有效性，确认合格后，方可出库；归还时，保管人和使用人应共同进行清洁整理和检查确认，检查合格的返库存放，不合格或超试验周期的应另外存放，做出“禁用”标识，停止使用。

（3）安全工器具的使用应严格执行《国家电网公司电力安全工器具管理规定》（国网（安监4）289-2014）。

验电及装设接地线安全技术要求

（1）验电前，检查验电器良好。验电前应先对验电器自检，并在邻近相同电压等级带电设备上测试，确认其合格。验电器的伸缩式绝缘棒长度应拉足，手握在手柄处不得超过护环，人体与验电设备保持足够安全距离。无法在有电设备上进行试验时可用工频高压发生器等确证验电器良好。不能以按验电器的“自检按钮”发出的“声、光”信号作为验电器完好的唯一依据，不得采用中频、高频信号发生器确认验电器的良好。

（2）验电时，应使用相应电压等级而且合格的接触式验电器，在装设接地线或合接地刀闸处对各相分别验电。为防止存在验电死区，有条件时应采取同相多点验电的方式进行验电，即每相验电至少3个点间距在10厘米以上。操作人验明A、B、C三相确无电压，验明一相确无电压后唱诵“*相无电”，监护人确认无误并唱诵“正确”后，操作人方可移开验电器。

验电及装设接地线安全技术要求

（3）间接验电。对无法进行直接验电的设备和雨雪、浓雾天气时的户外设备，可以进行间接验电。即通过设备的机械指示位置、电气指示、带电显示装置、仪表及各种遥测、遥信等信号的变化来判断。判断时，至少应有两个非同样原理或非同源的指示发生对应变化，且所有这些确定的指示均已同时发生对应变化，才能确认该设备已无电。若进行遥控操作，可采用上述的间接方法或其他可靠的方法进行间接验电。间接验电作为一些设备或特定条件时的验电方式，应具体写入操作票内。对于330kV、500kV、750kV、1000kV等电气设备可采用间接验电方法进行验电。

（4）装设接地线。当验明设备确已无电压后，应立即将检修设备接地并三相短路。因故中断操作者，如需继续操作，必须重新验电。操作人、监护人应共同核对地线编号。高压开关柜静触头禁止直接装设接地线。

工作票督察重点

填用变电站第一种工作票的工作

（1）高压设备上工作需要全部停电或部分停电者。

（2）二次系统和照明等回路上的工作，需要将高压设备停电者或做安全措施者。

（3）直流保护装置、通道和控制系统的工作，需要将高压直流系统停用者。

（4）换流阀冷却系统、阀厅空调系统、火灾报警系统及图像监视系统等工作，需要将高压直流系统停用者。

（5）在高压室遮栏内或与导电部分小于《安规》(变电部分)表1规定的安全距离进行继电保护、安全自动装置和仪表等及其二次回路的检查试验时，需将高压设备停电者。

（6）在高压设备继电保护、安全自动装置和仪表、自动化监控系统等及其二次回路上工作需将高压设备停电或做安全措施者。 （7）通信系统同继电保护、安全自动装置等复用通道（包括载波、微波、光纤通道等）的检修、联动试验需将高压设备停电或做安全措施者。

（8）其他工作需要将高压设备停电或要做安全措施者。

若以下设备同时停、送电，可使用一张变电站第一种工作票

（1）属于同一电压等级、位于同一平面场所，工作中不会触及带电导体的几个电气连接部分。

（2）一台变压器停电检修，其断路器（开关）也配合检修。

（3）全站停电。

工作转移制度

（1）在同一电气连接部分用同一张工作票依次在几个工作地点转移工作时，全部安全措施由运维人员在开工前一次做完，不需再办理转移手续。

（2）工作负责人在每转移到一个新的工作地点时，都应向工作人员详细交待带电范围、安全措施和注意事项，在所持工作票备注栏填写转移时间、地点。

工作票的填写

第1项：工作负责人（监护人）、班组

（1）第一种工作票所列工作地点超过两个，或有两个及以上不同的工作单位（班组）在一起工作时，可采用总工作票和分工作票。总、分工作票应由同一个工作票签发人签发。总工作票上所列的安全措施应包括所有分工作票上所列的安全措施。

（2）工作负责人、班组由工作负责人或工作票签发人填写。

（3）单一工作票和分工作票应填写工作负责人所在班组规范名称，总工作票填写各

分工作票工作负责人所在班组规范名称。

（4）需要其它班组（或单位）进行工作配合，且配合班组（或单位）无其它工作内容时，可认为是一个班组的工作，只填写一个班组的规范名称。如断路器（开关）检修，变电二次运检班配合拆接线时，可认为是变电检修二班的工作，工作班成员栏内保护班人员姓名后注明“（变电二次运检班）”。

工作要求：

（1）一张工作票中工作负责人和工作许可人不得兼任。

（2）一个工作负责人不能同时持有多张正在执行的工作票（已办理工作票间断手续的除外）。

第2项：工作班人员（不包括工作负责人）

（1）单一工作票和分工作票：填写除工作负责人外，参与现场作业的全部人员姓名

及合计人数。

（2）总工作票：填写分工作票工作负责人姓名，合计人数为除总工作负责人外参与现场作业的全部人员总数。

（3）工作班人员应包含参与现场作业的所有人员（含司机、外协劳务、厂方等人

员）。

第3项：工作的变、配电站名称及设备双重名称

填写含有电压等级的变、配电站名称及检修设备的双重名称，如：220kV位庄变电站110kV位张线118开关。

第4项：工作任务

（1）工作地点及设备双重名称：工作地点应注明楼上、楼下、室内、室外等具体位置信息。 （2）工作内容：应明确具体工作任务，禁止用“消缺”、“精益化治理”等概述性

词语。

（3）“工作内容”栏应与“工作地点及设备双重名称”栏应一一对应，不得错行。

工作要求：

在工作票的计划工作时间及安全措施范围内增加工作任务时，应由工作负责人征得工作票签发人和工作许可人同意，并在工作票上增填工作项目。若需变更或增设安全措施者应填用新的工作票，并重新履行签发许可手续。

工作地点及设备双重名称 工作内容

500kV设备区：1号主变500kV进线5001开关 A相法兰渗油处理

35kV高压室楼上：1号主变35kV进线501-1刀闸 消除触头发热缺陷

35kV高压室楼下：1号主变35kV进线501开关、CT 本体小修、试验，CT二次回路清扫检查

第6项：安全措施

（1）填写应拉开的全部断路器（开关）、隔离开关（刀闸）、熔断器；所有送电及有可能送电至检修设备的二次快分开关、电源刀闸；防止误动需停用的连跳压板、操作电源等。如：有载调压电源开关、联跳运行分段开关的压板。

（2）设备双重名称可简写，如：拉开118开关，118-1、118-2、118-3刀闸。

“应装设接地线、应合接地刀闸（注明确实地点、名称及接地线编号）”栏填写要求：

（1）分类填写装设接地线的确切地点和应合的接地刀闸，并空出接地线编号位置留待工作许可人填写。

（2）执行分工作票时，工作过程中加挂的工作接地线或使用的个人保安线由分工作票工作班自装自拆，加装的接地线应记录在分工作票上，不需填写在总工作票中。

“应设遮栏、应挂标示牌及防止二次回路误碰等措施”栏填写要求：

（1）填写应装设遮栏、绝缘隔板以及应挂标示牌的设备完整编号（包括一、二次设备和当地监控机）及地点。

（2）填写防止二次回路误碰等相关具体措施。

“应设遮栏、应挂标示牌及防止二次回路误碰等措施”工作要求：

（1）在一经合闸即可送电到工作地点的断路器（开关）和隔离开关（刀闸）的操作把手上，均应悬挂“禁止合闸，有人工作！”的标示牌。如果线路上有人工作，应在线路断路器（开关）和隔离开关（刀闸）操作把手上悬挂“禁止合闸，线路有人工作！”的标示牌。对由于设备原因，接地刀闸与检修设备之间连有断路器（开关），接地刀闸和断路器（开关）合上后，在断路器（开关）操作把手上，应悬挂“禁止分闸！”的标示牌。
