倒闸操作票8

倒闸操作票

一、填写操操作作票的要求

1、 停电的操作要求

1， 先停底压，后停高压；先停负荷后停电源；先拉断器，后拉隔离开关（或刀开关）。

2， 先拉负荷侧隔隔离开关，后拉电源侧隔离开关。

3， 拉合隔离开关或刀开关之前应查与其串联的断路器确处断开位置。

4， 先停出线开关后停主进开关。

5， 每操作一项应查确以处在断开位置。

6， 33、44、55、39、49、59不操作。

7， 变压器解列之前查变压器的负荷分配情况，查运行的变压器有无过负荷。

8， 非调度用户：若两路10KV供电时，两路10KV电源不允许合环，倒闸时必需先停后送。

调度用户：两路10KV电源可以合环，合环之前先解除过流保护跳闸压板，合环后恢复保护压板，并查合环电流。

9， 全站停电应用21、22。

10，检修时：停电，验电，持标示牌。

11，备用分热备用和冷备用：冷备用籽路器、隔离开关（刀开关）都处入断开位置；热备用断路器处入断开位置，隔离开关（刀开关）处入合闸位置。

2、送电操作要求

1，先电源，后送负荷；先送高压，后送低压；先合主进，后合出线；先合隔离开关，后断路器。

2，操作完后，查确以处在断开位置。

3，合隔离开关（刀开关）之前，应查断路器确处在断开位置。

4，先合电源侧隔离开关，后合负荷侧隔离开关。

5，电源必须PT二次电压应正常。

6，变压器送电后，必须听声音正常，充电三分钟。

7，变压器并列运行应满足并列运行条件，且分接开关在同一档位。

8，设备检修后再投入运行前，应先拆除临时接地线和标示牌。

9，当合401-2，402-2后应查变压器二次电压且正常。

10，操作前应先填写操作票，并在模拟板上模拟操作，无误后方可实际操作；操作时应两人，穿绝缘期靴，戴绝缘手套，执行复诵制，应有预令和动令。

电力线路第一种工作票

单位 东梁煤矿机电队 编号 DL-090202

1. 工作负责人(监护人) 班组 机电组

2. 工作班人员（不包括工作负责人）：

共 人。

3. 工作的线路或设备双重名称（多回路应注明双重称号）：

东梁煤矿地箱变高压联络开关柜（8号柜）第一回路隔离刀闸母线段与（9号柜）第一回路隔离刀闸母线段。

4. 工作任务：

工作地点或地段

（注明分、支线路名称、线路的起止杆号） 工作内容

地面配电所箱变高压箱8号高 在8号高压联络柜隔离刀闸上侧母线段压接17

压联络柜，9号分段隔离柜。 号柜（主题风机变压器1号）电源线

在9号分段隔离柜隔离刀闸上侧母线段压接18

号柜（主题风机变压器2号）电源线

5. 计划工作时间：自 2019年 3 月 2 日 0 时30 分

至 2019 年 3 月 2 日 6 时 30 分

6.安全措施（必要时可附页绘图说明）：

6.1应改为检修状态的线路间隔名称和应拉开的断路器（开关）、隔离开关（刀闸）、熔断器（保险）（包括分支线、用户线路和配合停电线路）：

1.1 断开1号开关柜（总进线1号）上下隔离。 1.2 断开8号开关柜（分段开关）断路器、隔离刀闸

1.3 断开9号开关柜（分段隔离）隔离刀闸。 1.4 在8号开关柜（分段开关）隔离刀闸上侧母线段压接17号开关柜（主提风变压器1号）电源进线。

（2.1 断开16号开关柜（总进线2号）断路器、上下隔离。2.2 断开8号开关柜（分段开关）断路器、隔离刀闸. 2.3 断开9号开关柜（分段隔离）隔离刀闸。 2.4 在9号开关柜（分段隔离）隔离刀闸上侧母线段压接17号开关柜（主提风变压器2号）电源进线。 6.2保留或邻近的带电线路、设备：

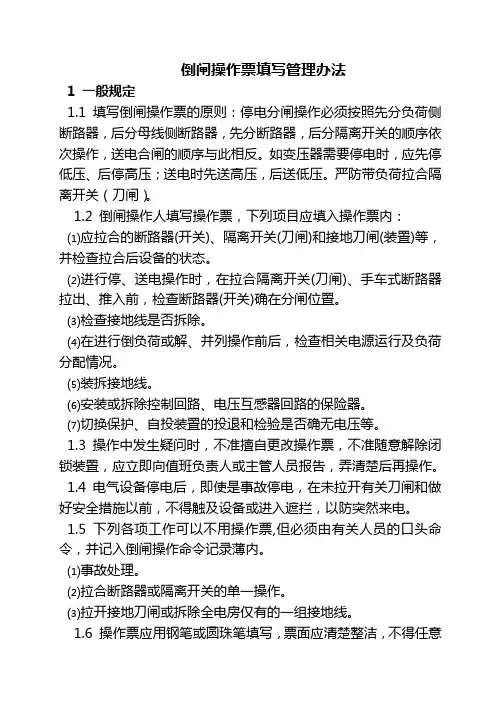

倒闸操作票填写管理办法

1 一般规定

1.1 填写倒闸操作票的原则：停电分闸操作必须按照先分负荷侧断路器，后分母线侧断路器，先分断路器，后分隔离开关的顺序依次操作，送电合闸的顺序与此相反。如变压器需要停电时，应先停低压、后停高压；送电时先送高压，后送低压。严防带负荷拉合隔离开关（刀闸）。

1.2 倒闸操作人填写操作票，下列项目应填入操作票内：

⑴应拉合的断路器(开关)、隔离开关(刀闸)和接地刀闸(装置)等，并检查拉合后设备的状态。

⑵进行停、送电操作时，在拉合隔离开关(刀闸)、手车式断路器拉出、推入前，检查断路器(开关)确在分闸位置。

⑶检查接地线是否拆除。

⑷在进行倒负荷或解、并列操作前后，检查相关电源运行及负荷分配情况。

⑸装拆接地线。

⑹安装或拆除控制回路、电压互感器回路的保险器。

⑺切换保护、自投装置的投退和检验是否确无电压等。

1.3 操作中发生疑问时，不准擅自更改操作票，不准随意解除闭锁装置，应立即向值班负责人或主管人员报告，弄清楚后再操作。

1.4 电气设备停电后，即使是事故停电，在未拉开有关刀闸和做好安全措施以前，不得触及设备或进入遮拦，以防突然来电。

1.5 下列各项工作可以不用操作票,但必须由有关人员的口头命令，并记入倒闸操作命令记录薄内。

⑴事故处理。

⑵拉合断路器或隔离开关的单一操作。

⑶拉开接地刀闸或拆除全电房仅有的一组接地线。

1.6 操作票应用钢笔或圆珠笔填写，票面应清楚整洁，不得任意涂改。特别是操作票的重要文字（调度编号及名称、拉开、合上或运行、停用、备用等动词及设备状态）不得涂改。操作票不得使用“同上”、“同左”等。

操作人和监护人应根据模拟图板或接线图核对所填写的操作项目并分别签名，然后经值班负责人审核签名。

1.7 操作票应填写设备的双重编号，即设备名称和运行编号。所填写操作项目的设备双重名称必须与现场设备标示牌一致。

操作前应核对设备名称、编号和位置，操作中应认真执行监护复诵制，全部操作完毕进行复查。使用后的操作票应存放整齐，按月装订成册，保存一年备查。

水电厂倒闸操作票

单位 _________________ 编号_____________

发令人 受令人 发令时间

操作开始时间： 年 月 日 时 分 操作结束时间： 年 月 日 时 分

（ ）监护下操作 （ ）单人操作 （ ）检修人员操作

操作任务:1号发电机组停电、解备，测绝缘，为1号发电机组定、转子清扫检查做安措

顺序 操 作 项 目 执行

1 接调度令

2 查10KV1号发电机出口10F1开关在拉开位置。

3 拉开10KV1号发电机出口10F11刀闸，查确断。

4 拉开10KV1号发电机出口1#PT101FY1刀闸，查确断。

5 拉开10KV1号发电机出口2#PT101FY1刀闸，查确断。

6 拉开10KV1号发电机励磁变101LB，查确断。

7 断开1号发电机灭磁开关QFG。

8 断开1号发电机励磁交流刀闸QSX1，查确断。

9 断开1号发电机励磁交流刀闸QSX2，查确断。

10 断开1号发电机灭磁开关柜交、直流、启励电源开关QF65、QF64、QF63、QF62、QF61，查确断。

11 断开1号发电机偏磁式消弧线圈装置电源小开关查确断。

12 断开1号发电机中性点刀闸10F1D，查确断。

13 断开1号发电机保护盘后10F1开关操作电源4DK，查确断。

14 将10F1开关控制选择开关1XK切至就地位置。

15 断开10F1开关电源1DK。

16 断开10F1开关电机储能电源2DK。

17 断开10F1开关电机回路电源3DK。

18 将10F11刀闸控制选择开关2XK切至就地位置。

19 断开10F11刀闸电源4DK。

20 将10F11刀闸控制选择开关2XK切至就地位置。
