离心风机安装技术要求

离心风机安装施工方案

1. 简介

离心风机是一种常见的通风设备，广泛应用于工业生产、商业建筑和民用建筑中。本文档旨在提供一种有效的离心风机安装施工方案，以确保安全、高效地完成离心风机的安装工作。

2. 准备工作

在开始安装离心风机之前，需要进行一些准备工作，以确保施工的顺利进行：

• 清理工作区域：确保工作区域干净整洁，没有杂物和障碍物。

• 检查安装位置：确认离心风机的安装位置是否符合设计要求，并检查支架和基础是否稳固。

• 准备材料和工具：将需要用到的材料和工具准备齐全，包括螺丝刀、螺母、螺栓等。 3. 安装步骤

根据离心风机的具体型号和安装要求，以下是一般的安装步骤：

步骤一：固定支架

1. 将支架放置在预定的安装位置，并用水平仪检查支架是否水平。

2. 使用螺栓将支架固定在地面或墙壁上，确保支架稳固牢固。

步骤二：安装风机

1. 将离心风机放置在支架上，并用水平仪检查风机是否水平。

2. 使用螺栓将风机与支架连接，确保连接紧固牢固。

步骤三：接线连接

1. 根据离心风机的电气接线图，将电源线与风机的电源接线盒连接。

2. 检查接线是否正确，确保电源线与风机的接线盒连接牢固。 步骤四：测试运行

1. 打开电源，启动离心风机。

2. 检查离心风机是否正常运转，是否有异常噪音或振动。

3. 检查风机的各项指标是否符合设计要求，如气流量、静压等。

4. 安全注意事项

在进行离心风机安装的过程中，需要注意以下安全事项：

• 确保工作区域通风良好，避免一氧化碳中毒的发生。

• 使用适当的个人防护装备，如安全帽、安全鞋和手套等。

• 注意风机运行时的旋转部件，避免造成意外伤害。

5. 维护保养

安装完成后，离心风机需要定期进行维护保养，以确保正常运行和延长使用寿命。以下是一些建议： • 定期清理风机和风道，去除积尘和杂物，以保持通风效果。

• 定期检查电气连接，确保接线盒没有松动或烧损现象。

• 定期检查风机的运行情况，如噪音、振动等，及时发现并处理异常情况。

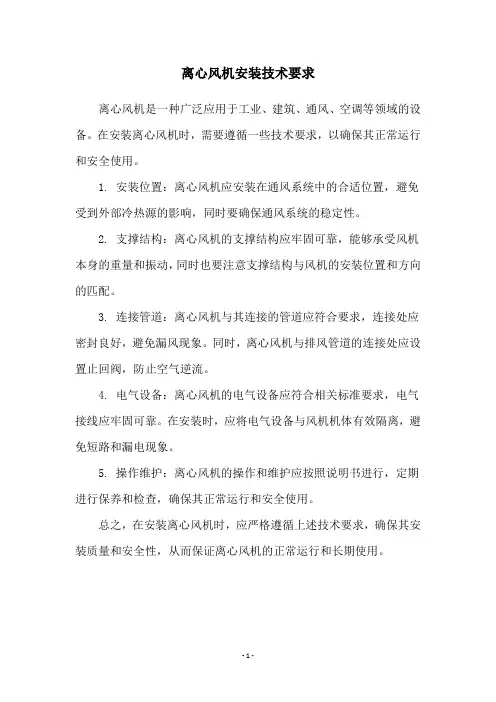

- 1 - 离心风机安装技术要求

离心风机是一种广泛应用于工业、建筑、通风、空调等领域的设备。在安装离心风机时，需要遵循一些技术要求，以确保其正常运行和安全使用。

1. 安装位置：离心风机应安装在通风系统中的合适位置，避免受到外部冷热源的影响，同时要确保通风系统的稳定性。

2. 支撑结构：离心风机的支撑结构应牢固可靠，能够承受风机本身的重量和振动，同时也要注意支撑结构与风机的安装位置和方向的匹配。

3. 连接管道：离心风机与其连接的管道应符合要求，连接处应密封良好，避免漏风现象。同时，离心风机与排风管道的连接处应设置止回阀，防止空气逆流。

4. 电气设备：离心风机的电气设备应符合相关标准要求，电气接线应牢固可靠。在安装时，应将电气设备与风机机体有效隔离，避免短路和漏电现象。

5. 操作维护：离心风机的操作和维护应按照说明书进行，定期进行保养和检查，确保其正常运行和安全使用。

总之，在安装离心风机时，应严格遵循上述技术要求，确保其安装质量和安全性，从而保证离心风机的正常运行和长期使用。

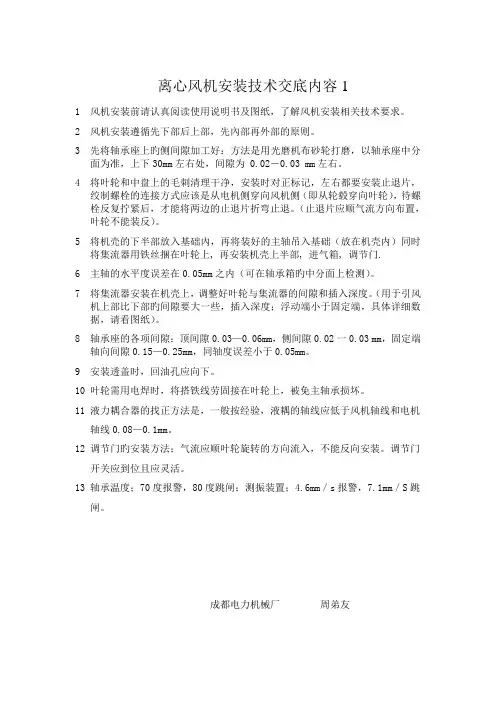

离心风机安装技术交底内容1

1 风机安装前请认真阅读使用说明书及图纸，了解风机安装相关技术要求。

2 风机安装遵循先下部后上部，先內部再外部的原则。

3 先将轴承座上旳侧间隙加工好：方法是用光磨机布砂轮打磨，以轴承座中分面为准，上下30mm左右处，间隙为 0.02－0.03 mm左右。

4 将叶轮和中盘上的毛刺清理干净，安装时对正标记，左右都要安装止退片，绞制螺栓的连接方式应该是从电机侧穿向风机侧（即从轮毂穿向叶轮），待螺栓反复拧紧后，才能将两边的止退片折弯止退。（止退片应顺气流方向布置，叶轮不能装反）。

5 将机売的下半部放入基础內，再将装好的主轴吊入基础（放在机壳内）同时将集流器用铁丝捆在叶轮上, 再安装机壳上半部, 进气箱, 调节门.

6 主轴的水平度误差在0.05mm之内（可在轴承箱旳中分面上检测）。

7 将集流器安装在机壳上，调整好叶轮与集流器的间隙和插入深度。（用于引风机上部比下部旳间隙要大一些，插入深度；浮动端小于固定端，具体详细数据，请看图纸）。

8 轴承座的各项间隙：顶间隙0.03—0.06mm，侧间隙0.02一0.03 mm，固定端轴向间隙0.15—0.25mm，同轴度误差小于0.05mm。

9 安装透盖时，回油孔应向下。

10 叶轮需用电焊时，将搭铁线劳固接在叶轮上，被免主轴承损坏。

11 液力耦合器的找正方法是，一般按经验，液耦的轴线应低于风机轴线和电机

轴线0.08—0.1mm。

12 调节门旳安装方法；气流应顺叶轮旋转的方向流入，不能反向安装。调节门

开关应到位且应灵活。

13 轴承温度；70度报警，80度跳闸；测振装置；4.6mm／s报警，7.1mm／S跳

闸。

成都电力机械厂 周弟友

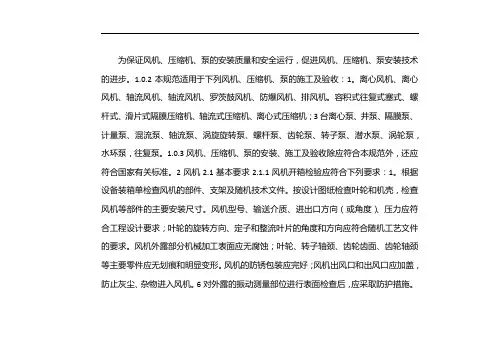

为保证风机、压缩机、泵的安装质量和安全运行，促进风机、压缩机、泵安装技术的进步。1.0.2本规范适用于下列风机、压缩机、泵的施工及验收：1。离心风机、离心风机、轴流风机、轴流风机、罗茨鼓风机、防爆风机、排风机。容积式往复式塞式、螺杆式、滑片式隔膜压缩机、轴流式压缩机、离心式压缩机；3台离心泵、井泵、隔膜泵、计量泵、混流泵、轴流泵、涡旋旋转泵、螺杆泵、齿轮泵、转子泵、潜水泵、涡轮泵，水环泵，往复泵。1.0.3风机、压缩机、泵的安装、施工及验收除应符合本规范外，还应符合国家有关标准。2风机2.1基本要求2.1.1风机开箱检验应符合下列要求：1。根据设备装箱单检查风机的部件、支架及随机技术文件。按设计图纸检查叶轮和机壳，检查风机等部件的主要安装尺寸。风机型号、输送介质、进出口方向（或角度）、压力应符合工程设计要求；叶轮的旋转方向、定子和整流叶片的角度和方向应符合随机工艺文件的要求。风机外露部分机械加工表面应无腐蚀；叶轮、转子轴颈、齿轮齿面、齿轮轴颈等主要零件应无划痕和明显变形。风机的防锈包装应完好；风机出风口和出风口应加盖，防止灰尘、杂物进入风机。6对外露的振动测量部位进行表面检查后，应采取防护措施。

2.1.2风机的运输和吊装应符合下列要求：1。全厂风机运输、吊装时，不得将绳索系在转子上盖和机壳耳上。轴承的上盖；2。风机出厂起吊时，绳索约束不得损伤机器表面；转子、齿轮轴颈和测振部件不得作约束；转子和机壳的起吊应保持水平；3。风机转子上的保护层和输送特殊介质的机壳应妥善保护，不得损坏。转子和齿轮不得直接在地面上滚动或移动。2.1.3风机组装前的清洗和检查除应符合现行国家标准《机械设备安装工程施工及验收通用规范》gb50231及其所附技术文件外，还应符合下列要求：1。外露的加工面、总成配合面、滑动面、各种管道、油箱、容器等应清理干净；超过防锈剂保质期时，应将工厂装配的零件拆开清洗。含有易燃易爆气体的压缩机、与介质接触的零部件、部件、管道、管件等应进行脱脂处理，油脂残留量不应超过125mg/MZ；脱脂后，应采用空气或氮气干燥。零件、部件、管道及其零件的密封附件无油。拆卸并清洁润滑系统和密封系统中的油泵、过滤器、冷油器、安全阀等。油冷应在最大工作压力下测试装置的密封性，保压10分钟后应无泄漏。现场组装时，应将配合面、机加工面、转动件表面、机械零件的辅助设备等清理干净。如有锈蚀，安装时应除锈并采取防腐措施。
