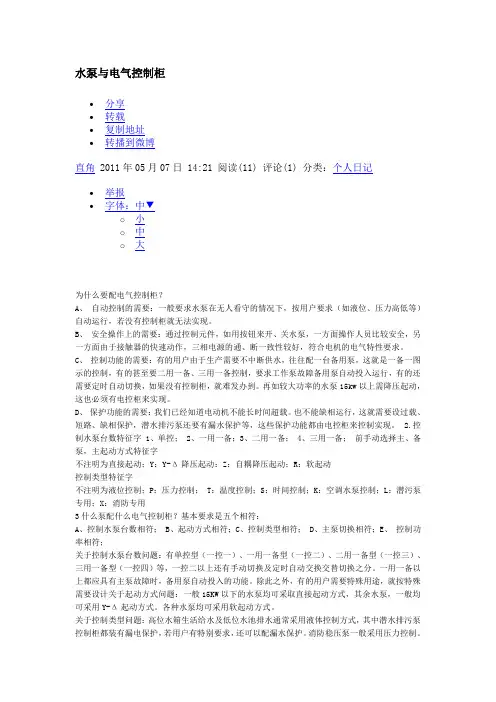

水泵与电气控制柜

为什么要配电气控制柜？

A、 自动控制的需要：一般要求水泵在无人看守的情况下，按用户要求〔如液位、压力高低等〕自动运行，假设没有控制柜就无法实现。

B、 安全操作上的需要：通过控制元件，如用按钮来开、关水泵，一方面操作人员比较安全，另一方面由于接触器的快速动作，三相电源的通、断一致性较好，符合电机的电气特性要求。

C、 控制功能的需要：有的用户由于生产需要不中断供水，往往配一台备用泵，这就是一备一图示的控制，有的甚至要二用一备、三用一备控制，要求工作泵故障备用泵 自动投入运行，有的还需要定时自动切换，如果没有控制柜，就难发办到。再如较大功率的水泵15kw以上需降压起动，这也必须有电控柜来实现。

D、 保护功能的需要：我们已经知道电动机不能长时间超载。也不能缺相运行，这就需要设过载、短路、缺相保护，潜水排污泵还要有漏水保护等，这些保护功能都由电控柜来控制实现。 2.控制水泵台数特征字 1、单控； 2、一用一备；3、二用一备； 4、三用一备； 前手动选择主、备泵，主起动方式特征字

不注明为直接起动；Y：Y-Δ降压起动：Z：自耦降压起动；R：软起动

控制类型特征字

不注明为液位控制；P：压力控制； T：温度控制；S：时间控制；K：空调水泵控制；L：潜污泵专用；X：消防专用

3什么泵配什么电气控制柜？基本要求是五个相符：

A、控制水泵台数相符； B、起动方式相符；C、控制类型相符； D、主泵切换相符；E、 控制功率相符；

关于控制水泵台数问题：有单控型〔一控一〕、一用一备型〔一控二〕、二用一备型〔一控三〕、三用一备型〔一控四〕等，一控二以上还有手动切换及定时自动交 换交替切换之分。一用一备以上都应具有主泵故障时，备用泵自动投入的功能。除此之外，有的用户需要特殊用途，就按特殊需要设计关于起动方式问题：一般 15KW以下的水泵均可采取直接起动方式，其余水泵，一般均可采用Y-Δ起动方式。各种水泵均可采用软起动方式。

关于控制类型问题：高位水箱生活给水及低位水池排水通常采用液体控制方式，其中潜水排污泵控制柜都装有漏电保护，假设用户有特别要求，还可以配漏水保护。消防稳压泵一般采用压力控制。空调水泵〔冷冻泵、冷却泵、热水泵等〕一般要求与空调主机联动按冷却塔风机，冷却水循环泵〔夏天〕或热水循环泵〔冬天〕调机组的顺序开机、停机的顺序相反，因此空调泵控制柜均没有一个供空调主机控制用的接口。

关于主备切换方式问题：一般采用普通型，即开机前用手动选择主备泵，主泵发生故障后备用泵自动投入运行。按用户特殊要求选用交替切换型设定自动切换型。

关于控制功率问题：通常指单台水泵功率，不要误解成所控制的各台水泵功率的总和。

业务人员在接受用户订货时，可以按以上各点来确定电控柜的规格类型。

4 CFK水泵电气控制柜特点：

〔1〕 用途广泛，对于各种场合，如生活给水、消防、喷淋、冷却循环、工业控制用泵、污水排放……，都有相应的专用型号规格，控制电机功率范围。

〔2〕 品质卓越、精选国际、国内名牌电器元件及优质标准柜体，精心设计，精心制作。

〔3〕 功能多样，从一控一至一控四，主、备泵任意选择组合，多种起动方式，各类控制形式、故障自动切换，任君挑选，还可为用户专门设计，或按用户供图纸制作。

〔4〕 服务满意，随时提供售前技术咨询并及时提供售后服务，使用户无后顾之忧。

2.1.5 电控柜安装调试的要点：

A、 核对功率等级，泵、柜要相符；

B、 检查柜内元件有否脱落，接线是否有不牢、不良的迹象，予以排除； C、 按图纸要求接好与该柜有关的柜外电气元件，如浮球开关或电接点压力表、压力传感器、远控单元等。

D、 接好电源进线〔包括零线、地线〕及控制柜到水泵电机的电源线及地线电源线的精细要满足水泵长期工作的容量，在供电线路不很长的条件下，电源线〔采用多股铜芯塑料绝缘线〕参考值如下：

0.75-3.0kw 1mm2 36kw 16 mm2

1-5.5kw 1.5 mm2 37-15kw 25 mm2

7.5kw 2.5 mm2 55kw 35 mm2

11kw1 1 mm2 75kw 50 mm2

15-18.5kw 6 mm2 90-110kw 70 mm2

22kw 10 mm2

E、 把柜内一次回路的接线重新上紧一遍〔一次回路就是从电源输入到负载输出的主回路〕因为柜内接线在运输途中有可能松动，而且使用中由于接触器经常吸合，工作振动较大，时间长了也容易造成接线松动，一次回路的接头不紧，会产生发热直至烧坏线路和元件，继而影响水泵电机。

F、 在调试没有把握的情况下，可以先进行控制箱的空载试验，即不接水泵电动机，看控制箱的动作是否正确。确认无误后再接水泵电机。

G、 将转换开关置于手动档，并使水泵点动运行观察是否转，运行情况是否正常，对于排污泵因看不到电机风扇，可开机看吸风、排风情况，确定正转接线端子后，做好 记号。假设水泵已装入水，开机后，派人在出水口看是否正常出水，正常出水说明是正转，务必注意试转时间要短，以免损坏水泵。

H、 正式试运转，观察控制箱批示灯、表的状态是否正常，运行几个小时后观察电机温升是否正常，必要时做一次三相输出电流的测量，控制柜各项功能是否能到达。

6关于电气控制柜配件。

本公司各类控制柜均采用国际、国内、流配件，档次较高。

〔1〕 变频器一律采用进口变频器，如瑞士ABB

〔2〕 可编程控制器选用日本三菱公司产品。

〔3〕 软起动器采用雷诺尔、ABB品牌。

〔4〕 空气开关：100A以下选用上海第一开关厂产品。

〔5〕 接触器选用中国正泰电器厂产品。

〔6〕 变频控制柜的接钮和指示灯采用正泰产品。

〔7〕 其余低压电器均为中国名牌。

7. 常见给水方式及其特点：

A、 水泵直接供水，不经任何调节或贮水设备，水泵直接向给水管网供水的方式一般用于用水量较均匀的场合，这种供水方式只有在水泵工作时才能保证用水要求，要求水泵在用水时长时间连续运转。

B、 水塔式。水塔为独立建造的有支架的塔式贮水构筑物，由水泵向塔内水柜供水，再从水塔向给水管网各用水点送水。这种方式施工周期长，工程造价高，水塔高度受条件限制，且不利于防震，但容量较大，供水可靠性较好。

C、 高位水池式。利用有利的自然地形条件独立建造池或贮水构筑物，它利用重力供水，有较大的贮存足够水量，给水管网在供水过程中能保持稳定的工作压力，但设置条件苛刻，一般难以做到，或由于标高不够，水压不能满足用水要求，需设升奢装置。

D、 高位水箱式。高位水箱设在建筑屋顶或上部的水箱间，用水泵送水，再由水箱送往各用水点。这种方式也存在施工周期长，工程造价高，水质易被外界污染，北方地区不易防冻等缺点。但容量较大，供水可靠性也较好。 E、 气压给水设备，它利用密封容器-气压水罐，由水泵将水压入罐内，然后利用罐内贮存气体的可压缩和膨胀的性能，将罐内贮存的水压送入输配水管网，满足用水点 的水压，水量要求。在水泵运行或非运行时间均能自动连续地向系统供水。该设备具有供水压力充分保证，水质不易污染，安装周期短，机动灵活，便于防冻、防 震、不影响建筑物美观，能减弱水锤影响等优点。

缺点：

a. 调节容积小，供水安全性稍差。〔一旦停电或失灵，在较短时间内会出现断水现象〕。

b. 给水压力变化大，〔影响卫生器具、给水配件的寿命，也给使用者带来不便〕。

c. 经常费用高。由于气压罐调节容积小，水泵启动频繁，起动电流大，水泵在变压条件下工作，较难选择在最正确高效点工作，平均效率较低，大于最低工作压力的压力差，属于能量的额外消耗，因此该方式的电耗相应增加。

d. 气压罐耗用钢材多，同时在材质选用、焊接检验手段等方面较水箱和水塔有更高的要求。

以上缺点，可通过多台水泵并联运行，合理调整比值〔最低工作压力与最高工作压力之比〕选用高效区较宽，流量扬程曲线合理的水泵，设置多台气压罐等途径来缓解。

该设备多用作消防稳压设备及北方地区的生活供水设备或锅炉稳压设备等。

变频调速恒〔变〕压供水设备.

变频恒压供水设备根据供管网系统中瞬间变化的流量和压力参数，自动改变供水水泵的转速和台数，实现恒压变量供水的闭环调节，使供水系统到达最合理、最经济 的运行效果。该设备自八十年代引入中国以来，在生活、消防、空调等供水场合得到了广泛应用，事实证明它具有以上各种供水方式无法比拟的优越性，具有广阔的 市场前景，它将成为二十一世纪供水设备发展的必然趋势。其特点：高效节能；供水压力稳定；运行可靠，操作简便；可延长电气、机械寿命；水质清洁，无二次污 染；可充分保证最不利点消防压力〔用于消防时〕等。

虽变频控制柜相对较贵，但省去了高位水箱、水塔及大气压罐。因此总体投资并不很大。

8.常见气压给水设备结构原理及应用

8.1 引言

气压给水技术在我国是从六十年代至八十年代才开始发展起来的，气压给水设备以其施工简便、运行稳定等特点在高层建筑给水工程中广泛应用，它兼有升压、调节、贮水、供水、蓄能和控制水泵启停的功能，可以替代传统的高位水箱、水塔等供水设备。

8.2 原理

利用密闭容器，水泵工作输送到管网的同时，将水压入罐内，当罐内压力升至压力上限时，水泵停转，利用罐内压缩气体的压力将罐内贮存的水送入输配水管网，罐内压力也随之下降，压力降至最低工作压力即压力下限时，水泵重新启动。

8.3 结构

一般由气压水罐、水泵机组、管路系统、电控系统等组成，补气式气压给水设备还有气体调节控制系统。

8.4 分类

a. 按压力工况区分

〔1〕 变压式气压给水设备

给水压力在最高工作压力和最低工作压力间变化，给水系统也在给水压力变化状态下工作，是气压给水设备一般采用的形式。

〔2〕 定压式气压给水设备

又称恒压式气压给水设备，其给水压力是恒定的。

b. 按气水相互关系分

〔1〕 气水接触式气压给水设备

此类设备因气体可以溶解，气体会随着罐体排水而流失，需要经常补气 〔2〕 气水别离式气压给水设备

气水别离式气压给水设备的气压水罐内气体可采用隔膜或隔板完全分开，气和水不直接接触，由于气体和水不直接接触，因此，一次充气可长时间使用。此类设备现在普遍采用的是囊形隔膜式气压罐。

c. 按罐体结构形式分：

可分为立式、卧式、和球形三种。几种常见气压给水设备的结构原理

a. CFS/Q系列消防气压给水设备

一般一套消防气压给水设备包括消防稳压设备和消防主泵两部分，消防稳压设备的作用是在无火警时保持系统压力，当发生火灾时，只要喷淋设备或消火栓打开，罐 内的水可及时向消防管网供水。娄罐内压力降低到一定程度时，发出信号启动消防主泵，这种稳压设备要求罐体的有效水容积能满足消防初期30秒的消防用水量。 另外有一种形式的消防气压给水设备，不带消防主泵，发生火灾后，由气压罐内的贮水来满足10分钟的消防用水量，这咱形式就要求气压罐的容积较大〔或用双 罐、多罐〕。

b. 本公司生产的消防稳压设备有CFS/QI、CFS/QII〔补气式〕、〔隔膜式〕等三种形式。

CFS/QI型与CFS/QII型均为补气式，其区别主要在于：〔1〕CFS/QI只有一个补压泵，既补气又补水，假设罐内水多气少时，由电磁阀泄水。而 CFS/QII型则设有一台补水泵和一台补气泵，当罐内水位低时补水泵工作，压力低时补气泵工作，〔2〕CFS/QI型要求补气罐底部应比进水池水位高
