水泵控制柜技术要求

水泵控制柜的相关知识点

一、消防水泵控制柜应设置在消防水泵房或专用消防水泵控制室内，并应符合下列要求：

1 消防水泵控制柜在平时应使消防水泵处于自动启泵状态;

2 当自动水灭火系统为开式系统，且设置自动启动确有困难时，经论证后消防水泵可设置在手动启动状态，并应确保24h有人工值班。

二、消防控制室或值班室，应具有下列控制和显示功能：

1 消防控制柜或控制盘应设置专用线路连接的手动直接启泵按扭;

2 消防控制柜或控制盘应能显示消防水泵和稳压泵的运行状态;

3 消防控制柜或控制盘应能显示消防水池、高位消防水箱等水源的高水位、低水位报警信号，以及正常水位。

三、消防水泵控制柜设置在专用消防水泵控制室时，其防护等级不应低于IP30;与消防水泵设置在同一空间时，其防护等级不应低于IP55。

四、消防水泵控制柜应采取防止被水淹没的措施。在高温潮湿环境下，消防水泵控制柜内应设置自动防潮除湿的装置。

五、消防水泵控制柜应设置机械应急启泵功能，并应保证在控制柜内的控制线路发生故障时由有管理权限的人员在紧急时启动消防水泵。机械应急启动时，应确保消防水泵在报警5.0min内正常工作。

六、控制柜的安装应符合下列要求：

1 控制柜的基座其水平度误差不大于±2mm，并应做防腐处理及防水措施;

2 控制柜与基座应采用不小于ф12mm 的螺栓固定，每只柜不应少于4只螺栓;

3 做控制柜的上下进出线口时，不应破坏控制柜的防护等级。

七、控制柜调试和测试应符合下列要求：

1 应首先空载调试控制柜的控制功能，并应对各个控制程序进行试验验证;

2 当空载调试合格后，应加负载调试控制柜的控制功能，并应对各个负载电流的状况进行试验检测和验证;

3 应检查显示功能，并应对电压、电流、故障、声光报警等功能进行试验检测和验证;

4 应调试自动巡检功能，并应对各泵的巡检动作、时间、周期、频率和转速等进行试验检测和验证;

5 应试验消防水泵的各种强制启泵功能。

word专业资料-可复制编辑-欢迎下载

水泵电气控制要求及水泵电机技术要

水泵电气要求,水泵电气控制要求,水泵电机要求

水泵电气设备的制造和安装除满足相关的IEC标准外，供应方提供的所有电气设备(包括控制设备)应满足NHI与业主所签订的合同中详细要求。

水泵电气控制要求(1)所有的电气元器件应能在高温、潮湿、多尘的环境中正常工作，绝缘良好。

(2)所有的驱动装置均应装设合适的制动装置，电动机额定功率应在电厂当地海拔下满足运行要求。

(3)外露的转动部件均应设置防护罩，且应便于拆卸。人员易于达到的运动部位应设置防护栏，但不得妨碍维修工作。露天工作的电动机、制动器均应设置防护、防雨罩并应便于拆卸。户外安装的电动机应有防结露措施。

(4)室外电控箱、柜的防护等级不低于IP55，室内不低于IP54。水泵控制柜、柜需配置防凝露电加热装置。室外接线盒防护等级不低于IP54，室内不低于IP52。

(5)水泵电机按合同均需配置空间加热器，其电源电压为AC415V或AC240V，当加热器容量为1000W及以下时，采用240V单相交流电源供电；加热器容量大于1000W时，采用415V三相交流电源供电，其接线盒单独设置，并与主接线盒位置在同侧。

(6)所有水泵电动机均应满足国家标准《热带型旋转电机环境技术要求》(GB12351-90)。

气候防护类型：

有气候防护(室内)场所――湿热型TH

无气候防护(室外)场所――湿热型THW

(7)所有电气设备均应满足“三防要求”(防尘、防潮、防腐)在易受霉及有盐雾地点并需防霉、防盐雾。

(8)所有电机主接线盒从电机向传动设备看均位于电机左侧。

(9)201kW~2000kW电动机启动电流倍数不大于600%额定电流；200kW及以下电动机启动电流倍数不大于600%±20%。

(10)在额定功率、电压频率时，功率因数的保证值在0.8以上；效率的保证值在90％以上。若不能满足，需提交业主确认。

For personal use only in study and research; not for

commercial use

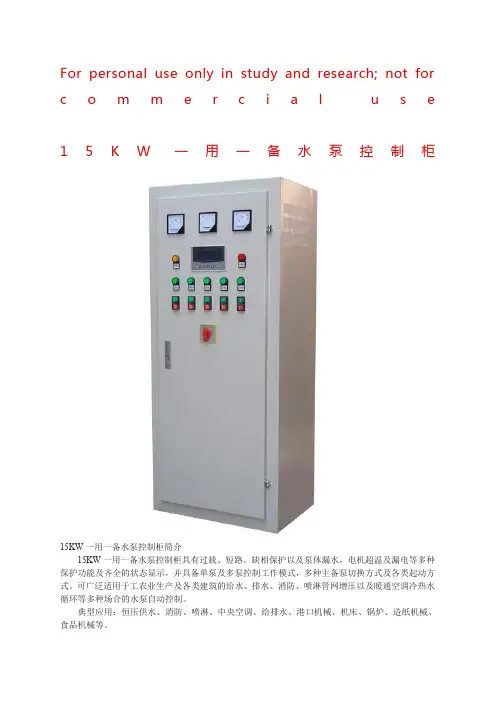

15KW一用一备水泵控制柜

15KW一用一备水泵控制柜简介

15KW一用一备水泵控制柜具有过载、短路、缺相保护以及泵体漏水，电机超温及漏电等多种保护功能及齐全的状态显示，并具备单泵及多泵控制工作模式，多种主备泵切换方式及各类起动方式。可广泛适用于工农业生产及各类建筑的给水、排水、消防、喷淋管网增压以及暖通空调冷热水循环等多种场合的水泵自动控制。

典型应用：恒压供水、消防、喷淋、中央空调、给排水、港口机械、机床、锅炉、造纸机械、食品机械等。 15KW一用一备水泵控制柜控制类型

1、液位控制：该控制柜配高性能Key浮球开关，根据液位的高、低变化，自动控制给排水泵的开、停。

2、压力控制：外接电接点压力表或压力控制器，可根据管网压力的变化自动开泵、关泵，本型大量应用于生活给水及消防增压系统。

3、温度控制：外接温度控制器，根据设定的温度范围开泵或关泵，应用于恒温、热交换系统等需温度控制的场合。

4、时间控制：机箱面板设有时间设定按扭和显示器，用户可根据定时需要控制水泵的开启和关闭，适用于各种定时或有规律的间歇式工作方式的控制。

15KW一用一备水泵控制柜特点分析

A、 启动方式

15KW一用一备水泵控制柜启动方式分为：全压启动、星三角降压启动、自耦降压启动、软启动及变频启动等。使用时应该根据供电条件等因素选择适当的启动方式。

B、 主要回路

15KW一用一备水泵控制柜主要回路由隔离电路、短路保护、过载（后备）保护电路、启停（变速）控制电器、热继电器及配电线电缆等组成，形成对水泵电机有效保护。按需设各类监控信号。

15KW一用一备水泵控制柜功能介绍

1.消防泵控制柜

消防泵控制柜分消火栓用控制柜、自动喷淋用控制柜及消防稳压泵控制柜等，可分一用一备和二用一备等。工作泵故障时备用泵延时自动投入，水泵由消火栓箱内按钮、水流继电器、压力开关及消防系统等控制，水源无水报警。并设有工作状态（手动、自动）选择开关，信号指示及反馈。可配消防巡检等功能。

消防泵控制柜的使用要求

集设计、施工、验收于一体的规范GB50974-2014《消防给水及消火栓系统技术规范》终于面世了，规范与上一版有了一个较大的改变。

规范除提出：消防水泵控制装置的防护等级、防潮防水淹、联动控制的功能等要求外，还明确了关于长期备而不用的消防水泵应具有的消防自动巡检功能的具体规定。是首部提出消防水泵应具有自动巡检功能的GB50000系列之国家标准。

新规范GB50974-2014提出：

消防水泵控制柜在平时应使消防水泵处于自动启泵状态；该条款对消防水泵控制柜的日常状态进行了强制性规定，使设备管理部门对消防水泵控制柜的日常状态有了法律的依据。

消防水泵不应设置自动停泵的控制功能，停泵应由具有管理权限的工作人员根据火灾扑救情况确定。

消防水泵应由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关，或报警阀压力开关等开关信号应能直接自动启动消防水泵。消防水泵的压力开关宜引入消防水泵控制柜。

消防控制柜或控制盘应设置专用线路连接的手动直接启泵按钮；消防水泵控制柜应采取防止水泵被水淹没的措施，在高温潮湿环境下，消防水泵控制柜内应设置自动防潮除湿的装置。

消防水泵控制柜应设置机械应急启泵功能，并应保证在消防控制柜内的控制线路发生故障时由有管理权限的人员在紧急是启动消防水泵。机械应急启动时，应确保消防水泵在报警后5.0min内正常工作。

消防水泵控制柜前面板的明显部位应设置紧急时打开柜门的装置。

火灾时消防水泵应工频运行，消防水泵应工频直接启动；当功率较大时，宜采用星三角和自耦降压启动，不宜采用有源器件启动。消防水泵准工作状态的自动巡检应采用变频运行，定期人工巡检应工频满负荷运行并出流。

消防水泵控制柜应有显示消防水泵工作状态和故障状态的输出端子及远程控制消防水泵启动的输入端子。控制柜应具有自动巡检可调、显示巡检状态和信号等功能，且对话界面应有汉语语音，图标应便于识别和操作。
