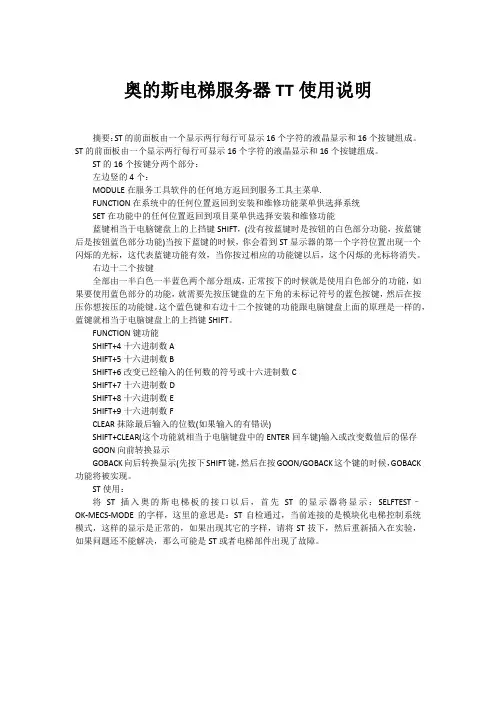

奥的斯电梯服务器TT使用说明
摘要：ST的前面板由一个显示两行每行可显示16个字符的液晶显示和16个按键组成。ST的前面板由一个显示两行每行可显示16个字符的液晶显示和16个按键组成。
ST的16个按键分两个部分：
左边竖的4个：
MODULE在服务工具软件的任何地方返回到服务工具主菜单.
FUNCTION在系统中的任何位置返回到安装和维修功能菜单供选择系统
SET在功能中的任何位置返回到项目菜单供选择安装和维修功能
蓝键相当于电脑键盘上的上挡键SHIFT，(没有按蓝键时是按钮的白色部分功能，按蓝键后是按钮蓝色部分功能)当按下蓝键的时候，你会看到ST显示器的第一个字符位置出现一个闪烁的光标，这代表蓝键功能有效，当你按过相应的功能键以后，这个闪烁的光标将消失。
右边十二个按键
全部由一半白色一半蓝色两个部分组成，正常按下的时候就是使用白色部分的功能，如果要使用蓝色部分的功能，就需要先按压键盘的左下角的未标记符号的蓝色按键，然后在按压你想按压的功能键。这个蓝色键和右边十二个按键的功能跟电脑键盘上面的原理是一样的，蓝键就相当于电脑键盘上的上挡键SHIFT。
FUNCTION键功能
SHIFT+4十六进制数A
SHIFT+5十六进制数B
SHIFT+6改变已经输入的任何数的符号或十六进制数C
SHIFT+7十六进制数D
SHIFT+8十六进制数E
SHIFT+9十六进制数F
CLEAR抹除最后输入的位数(如果输入的有错误)
SHIFT+CLEAR(这个功能就相当于电脑键盘中的ENTER回车键)输入或改变数值后的保存
GOON向前转换显示
GOBACK向后转换显示(先按下SHIFT键，然后在按GOON/GOBACK这个键的时候，GOBACK功能将被实现。
ST使用：
将ST插入奥的斯电梯板的接口以后，首先ST的显示器将显示：SELFTEST–OK-MECS-MODE的字样，这里的意思是：ST自检通过，当前连接的是模块化电梯控制系统模式，这样的显示是正常的，如果出现其它的字样，请将ST拔下，然后重新插入在实验，如果问题还不能解决，那么可能是ST或者电梯部件出现了故障。

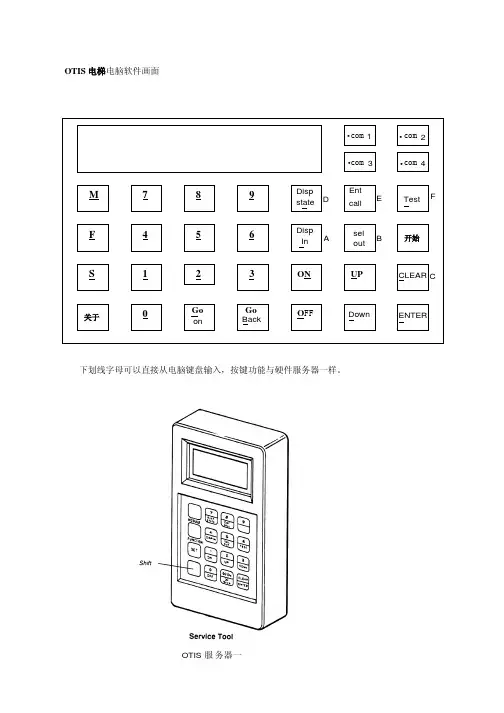

OTIS电梯电脑软件画面
下划线字母可以直接从电脑键盘输入，按键功能与硬件服务器一样。
M
S F 9 8 7
4 com com com
com
关于 开始 6 5
UP ON 3 1 2
OFF Go Go
0 Dispstate12
34•
••
•
Ent
callTest
seloutDispIn
DownCLEAR
ENTERonBackDEF
B
CA
OTIS服务器一
概述
是利用MECS的模块化控制系统，它由四个模块（或称子系统）构成。分别为：
OCSS—OPERATIONAL CONIROL SUBSYSTEM 操作控制子系统
MCSS—MOTION COMMAND SUBSYSTEM 运行指令子系统
DCSS(DISS)—DOOR CONIROL SUBSYSTEM 门控制子系统
DBSS—DRIVE AND CONIROL SUBSYSTEM 驱动及制动子系统
各子系统之间通过串行通信线（SERIAL LINE）连接来相互交换信息，共同完成电梯的控制功能。
服务器使用指南
键盘控制
服务器面板上有16个按键，各按键在面板上的分布如下：
按 键 功 能
MODULE 按此键能进入或返回模块（MODULE）菜单（OCSS，MCSS，DISS，DBSS）
FUNCTION 按此键能进入或退出功能（FUNCTION）菜单（MONITOR,TEST,SETUP）
SET 按此键能进入或退出设置（SET）菜单
蓝 键 按此键能启动蓝白双色键的蓝色功能，按此键后，液晶显示屏的第一行的第一个
字位上会出现一个闪烁的光标，以示之后必须再按另一个键才能完成某条指令。
0
OFF 表示十进制的“0”
无用
1
ON 表示十进制的“1”
无用
2
UP 表示十进制的“2”
向上（UP）方向选择键
3
DOWN 表示十进制的“3”
向下（DOWN）方向选择键
4
DISP IN 表示十进制的“4”
表示十六进制的“A”
AMCB2
使用维护手册 编号:XAA610BB_GL_ZH
日期 : 13/06/2006
页码 : 1/22
FSM 部件的维修说明
阶段编号 步骤描述
`
Unpublished Work Copyright © XIZI OTIS Elevator Company
AMCB2使用维护手册
西子奥的斯电梯有限公司
编号:XAA610BB_GL_ZH AMCB2
使用维护手册 编号:XAA610BB_GL_ZH
日期 : 13/06/2006
页码 : 2/22
FSM 部件的维修说明
阶段编号 步骤描述
` Unpublished Work Copyright © XIZI OTIS Elevator Company
记录:
Copyright 2006, OTIS GmbH Berlin.
No part of this document may be copied or reproduced in any form or by any means without the prior written consent of OTIS GmbH. AMCB2
使用维护手册 编号:XAA610BB_GL_ZH
日期 : 13/06/2006
页码 : 3/22
FSM 部件的维修说明
阶段编号 步骤描述
`
Unpublished Work Copyright © XIZI OTIS Elevator Company 目录
１ 概述 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．４
２ ＡＭＣＢ２硬件说明：．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．５
２．１ ＬＣＤ显示器 。．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．６

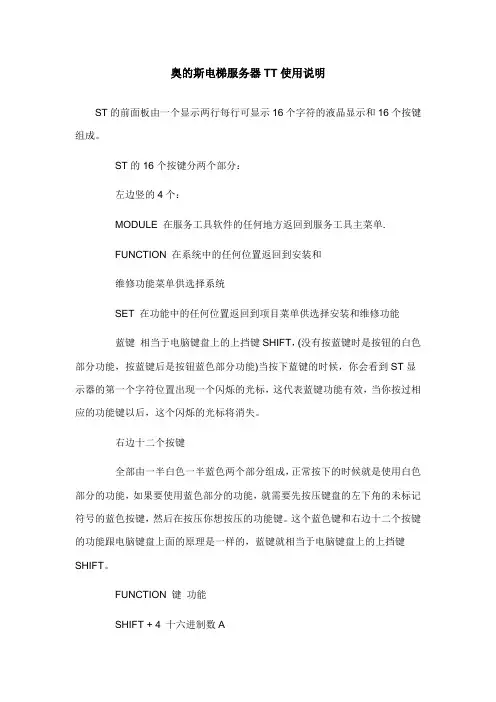

奥的斯电梯服务器TT使用说明
ST的前面板由一个显示两行每行可显示16个字符的液晶显示和16个按键组成。
ST的16个按键分两个部分：
左边竖的4个：
MODULE 在服务工具软件的任何地方返回到服务工具主菜单.
FUNCTION 在系统中的任何位置返回到安装和
维修功能菜单供选择系统
SET 在功能中的任何位置返回到项目菜单供选择安装和维修功能
蓝键 相当于电脑键盘上的上挡键SHIFT，(没有按蓝键时是按钮的白色部分功能，按蓝键后是按钮蓝色部分功能)当按下蓝键的时候，你会看到ST显示器的第一个字符位置出现一个闪烁的光标，这代表蓝键功能有效，当你按过相应的功能键以后，这个闪烁的光标将消失。
右边十二个按键
全部由一半白色一半蓝色两个部分组成，正常按下的时候就是使用白色部分的功能，如果要使用蓝色部分的功能，就需要先按压键盘的左下角的未标记符号的蓝色按键，然后在按压你想按压的功能键。这个蓝色键和右边十二个按键的功能跟电脑键盘上面的原理是一样的，蓝键就相当于电脑键盘上的上挡键SHIFT。
FUNCTION 键 功能
SHIFT + 4 十六进制数A SHIFT + 5 十六进制数B
SHIFT + 6 改变已经输入的任何数的符号或十六进制数C
SHIFT + 7 十六进制数D
SHIFT + 8 十六进制数E
SHIFT + 9 十六进制数F
CLEAR 抹除最后输入的位数(如果输入的有错误)
SHIFT + CLEAR (这个功能就相当于电脑键盘中的ENTER回车键)输入或改变数值后的保存
GO ON 向前转换显示
GO BACK 向后转换显示(先按下SHIFT键，然后在按GO ON/GO
BACK这个键的时候，GO BACK功能将被实现。
ST使用：
将ST插入奥的斯电梯板的接口以后，首先ST的显示器将显示：SELF
