背负式电动喷雾器使用说明书

手动喷雾器的安全使用手动喷雾器是用人力来喷洒药液的一种植保机械，它具有结构简单、使用方便、适用性较广的特点。

可用于防治旱地、水田、丘陵山区和设施内的作物的病虫草害，以及防治仓库病虫害和卫生防疫。

目前我国生产的手动喷雾器主要有背负式喷雾器、压缩式喷雾器。

一、背负式喷雾器空气室外置的背负式喷雾器由药液箱、泵筒、空气室、出水管、手柄开关、喷杆、喷头、摇杆部件和背带系统组成。

空气室的作用是储存药液，保持喷雾压力稳定和连续喷雾。

为减少外置式空气室的药液滴漏污染现象，新型背负式喷雾器均将空气室置于药液筒内并与泵筒合并为一体。

药液箱横截面呈腰子形，便于背负。

药液箱壁上标有水位线。

加液口、开关和手把处都设有滤网，以阻止杂物进入喷雾器，堵塞喷头。

活塞泵由泵筒、塞杆、皮碗、进水阀、出水阀、吸水管和空气室等组成。

泵筒、泵盖、空气室、进水阀座、出水阀座由工程塑料制成，耐农药腐蚀。

药液箱应与大气相通，但药液应不能溢洒出桶外。

喷洒部件由套管、喷杆、开关、喷雾软管和喷头等组成。

喷头可采用切向离心式喷头。

工作时，操作人员将注入药液的喷雾器背在身后，通过手摇杆带动活塞在泵筒内上下移动。

摇杆上提时液泵容积增大，进液阀打开，出液阀关闭，药液吸入泵筒内。

摇杆下压时液泵容积变小，进液阀关闭，出液阀打开，药液压入空气（稳压）室，压缩室内空气使压力逐渐升高（可达800千帕）。

按动手摇杆数次后，感到费力时，便可打开喷杆上的开关后，药液通过喷头的喷孔，呈雾化或细小的雾滴喷洒到作物上。

空气室是一个密闭的容器，其作用是使药液获得稳定而均匀的压力，减少因泵间断地排液而造成的压力脉动，保证喷雾雾流稳定。

二、压缩式喷雾器压缩式喷雾器是靠预先压缩的气体使药液桶中的液体具有压力。

在喷雾前需用气泵预先将空气压入密闭药箱的上部，对液面加压，然后再经喷洒部件把药液喷出。

它不是持续加压，而是间歇式加压，当喷雾进行到压力下降时即需要再次加压，所以也称为预压式喷雾器。

为保证压缩式喷雾器较长时间内排液压力稳定，药液只能加到水位线，留出约30%的药箱容积用于压缩空气。

喷雾器的种类与使用方法
喷雾器的种类很多，今天我们只是简单介绍一下，供参与种植业的朋友们参考！

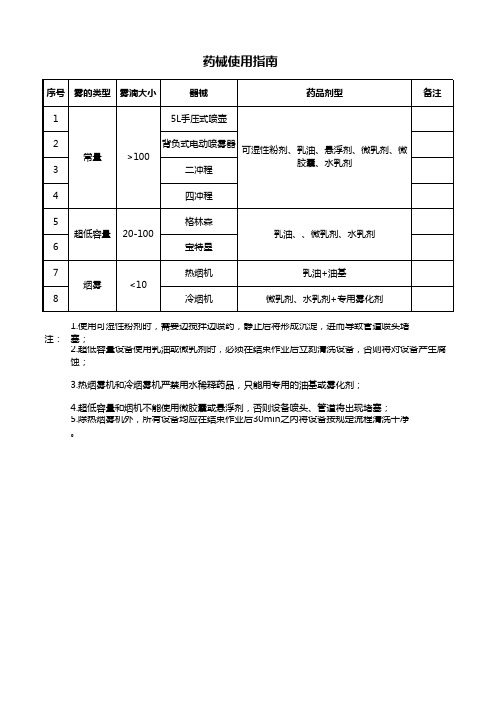

一、喷雾器的类型
常见的喷雾器有背负式喷雾器、踏板式喷雾器、担架式机动喷雾器、电动超低量喷雾器、背负式机动喷雾喷粉机、拖拉机牵引风送式喷雾机等。

其中目前常用的种类有背负式喷雾器、踏板式喷雾器、机动喷雾器。

二、喷雾器的使用方法
1、背负式喷雾器。

目前有压杆式和电动式2种。

压杆式要一手压杆加压，一手握喷头喷雾；电动式采用蓄电池，轻便省力，目前是农村常见的喷雾工具。

背负式喷雾器在使用时，要先加压，然后打开开关喷雾，压力要均匀，不能使压力过大，以免损坏喷雾器。

喷洒完毕后要清洗喷雾器，
使用后要注意保养。

2、踏板式喷雾器。

踏板式喷雾器主要由踏板、液泵、气室和压杆组成，结构简单，压力较高，需要2人配合操作，比较省力，成本低，适合家庭小果园使用。

在使用过程中，首先是要保持液泵柱塞的润滑，保持注油孔内有油，用时稍长要将油封盖拧一下。

使用完毕后，将机器内药液排净，然后用清水冲洗干净。

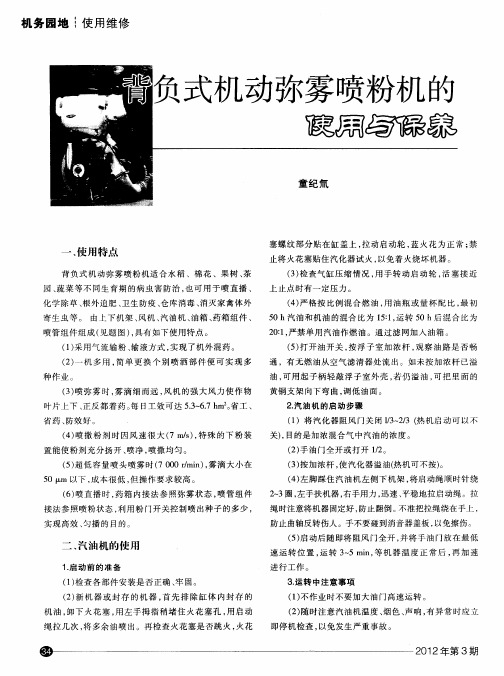

3、机动喷雾器。

机动喷雾器是由柴油机、汽油机，或者电机带动的喷雾机，一般在喷洒防治叶螨、蚜虫时可使用喷头，防治一些大型害虫时使用喷枪。

喷药时要不断搅拌药桶内药液，防止沉淀，喷完药后要用清水清洗喷雾器。

将泵和管内药液排出。

机动喷雾器在使用过程中常见的故障有吸不上水、压力不足、雾化不好、机器声音异常。

冬季不用喷雾器要放净机器内药水，活塞处涂抹润滑油防锈。

设施温室(大棚)蔬菜生产中病虫害是影响优质高产的重要因素,为了防治病虫害,菜农大量使用化学农药,农药残留已成为困扰设施蔬菜生产的瓶颈。

无农药残留、无公害的绿色蔬菜越来越受广大消费者欢迎,臭氧(O 3)又名活氧、三子氧、超氧、富氧,能分解产生氧化能力极强的单原子氧(O )和羟基(OH ),迅速破坏细菌、病毒等微生物的内部结构,对各种致病微生物有极强的杀灭作用。

背负式电动臭氧功能水喷雾器利用臭氧功能水替代农药防治病虫害,进行蔬菜生产全程护理,是实现无公害蔬菜生产的一条重要途径。

1背负式电动臭氧功能水喷雾器构造与工作原理1.1构造背负式电动臭氧功能水喷雾器由水箱、干燥罐、臭氧发生器、变压器、气泵、线排和电瓶、气液混溶器、逆变器、水泵组成,具体见图1、2。

在水箱的上部两侧分别设置有左耳室和右耳室,左耳室中设有干燥罐,右耳室中设有臭氧发生器,左耳室和右耳室的顶部均高于水箱顶面,水箱上的中部设有电器室,电器室内设有变压器、气泵、线排和电瓶,水箱上的下部设有底仓,底仓内设有气液混溶器、逆变器、水泵,干燥罐的底部具有前端进气管并与所述气泵连接,臭氧发生器的底部具有后端进气管并与气泵连接,臭氧发生器顶部具有臭氧输送管并与气液混溶器连接,气液混溶器的顶部与水箱通过管道连接,气液混溶器的底部设有进液管并与水泵连接,水泵通过出液管连接喷雾柄[1]。

1.2工作原理利用高压放电将空气中的氧分子电离产生氧原子,产生的氧原子与氧分子结合后生成臭氧分子,生成的臭氧分子经过在特殊的装置中瞬间与水结合并溶解,形成高浓度的臭氧水,然后通过高压喷头将高浓度的臭氧水喷洒在农作物上,达到杀菌、杀虫的目的,可以代替高污染的农药[1-2],减轻农药残留。

臭氧杀虫原理:氧化分解虫、卵内葡萄糖代谢所需的葡萄糖氧化酶。

直接与虫和卵发生反应,破坏其新陈代谢和繁殖过程。

通过渗透作用,浸入到细胞膜内,最科导致细胞分解死亡。

2背负式电动臭氧功能水喷雾器使用臭氧喷雾器利用臭氧的强氧化特性,在防治植物真菌、细菌、病毒方面有重要的作用,使用时先打开水箱顶盖,向水箱内加入清水,水量达到水箱的2/3,清水的pH 值在6~8之间。

背负式电动喷雾器
（19）中华⼈民共和国国家知识产权局
（12）实⽤新型专利
（10）申请公布号CN2483102Y
（43）申请公布⽇2002.03.27（21）申请号CN01240079.3（22）申请⽇2001.05.18
（71）申请⼈王永亮
地址453312 河南省封丘县留光乡青堆村
（72）发明⼈王永亮
（74）专利代理机构郑州联科专利事务所
代理⼈陈浩
（51）Int.CI
B05B9/08;
权利要求说明书说明书幅图
（54）发明名称
背负式电动喷雾器
（57）摘要
本实⽤新型涉及⼀种带有离⼼式喷雾
头的背负式电动喷雾器,该喷雾器的贮液箱上
安装有⼀背架,背架上设置有⼀由弹簧⽀撑的
弹性浮动装置,贮液箱放置在弹性浮动装置
上;⼿持导液杆内安装有⼀⾦属传感体,该⾦
属传感体通过导线与放⼤电路的信号输⼊端
相连,微型电机的输⼊通过放⼤电路与直流电
源相连;该装置⽣产效率⾼、能有效地控制流
量,弹性浮动装置的安装,有利于维持液压的
恒定。

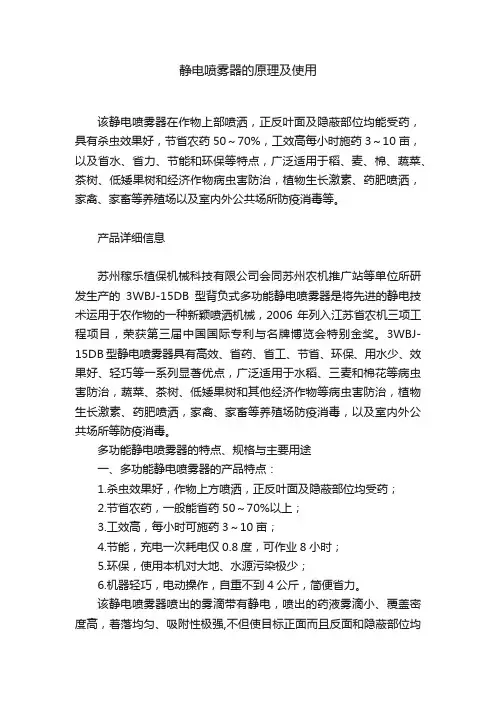

静电喷雾器的原理及使用该静电喷雾器在作物上部喷洒，正反叶面及隐蔽部位均能受药，具有杀虫效果好，节省农药50～70%，工效高每小时施药3～10亩，以及省水、省力、节能和环保等特点，广泛适用于稻、麦、棉、蔬菜、茶树、低矮果树和经济作物病虫害防治，植物生长激素、药肥喷洒，家禽、家畜等养殖场以及室内外公共场所防疫消毒等。

产品详细信息苏州稼乐植保机械科技有限公司会同苏州农机推广站等单位所研发生产的3WBJ-15DB型背负式多功能静电喷雾器是将先进的静电技术运用于农作物的一种新颖喷洒机械，2006年列入江苏省农机三项工程项目，荣获第三届中国国际专利与名牌博览会特别金奖。

3WBJ-15DB型静电喷雾器具有高效、省药、省工、节省、环保、用水少、效果好、轻巧等一系列显著优点，广泛适用于水稻、三麦和棉花等病虫害防治，蔬菜、茶树、低矮果树和其他经济作物等病虫害防治，植物生长激素、药肥喷洒，家禽、家畜等养殖场防疫消毒，以及室内外公共场所等防疫消毒。

多功能静电喷雾器的特点、规格与主要用途一、多功能静电喷雾器的产品特点：1.杀虫效果好，作物上方喷洒，正反叶面及隐蔽部位均受药；2.节省农药，一般能省药50～70%以上；3.工效高，每小时可施药3～10亩；4.节能，充电一次耗电仅0.8度，可作业8小时；5.环保，使用本机对大地、水源污染极少；6.机器轻巧，电动操作，自重不到4公斤，简便省力。

该静电喷雾器喷出的雾滴带有静电，喷出的药液雾滴小、覆盖密度高，着落均匀、吸附性极强,不但使目标正面而且反面和隐蔽部位均能受药，是现有国内外一般喷雾器所无法做到的。

同时雾滴细而吸附力强，微风情况下药液基本都被吸附在目标上，因此杀虫与消毒效果好。

加上药液被吸附后，不易被雨水冲刷掉，也不易在阳光下蒸发。

可大大延长药效期，减少喷药次数，因此可减少农药百分之五十到百分之七十，另外对大地和水源可做到基本无污染。

需要提醒的是使用该多功能静电喷雾器只需在农作物上方喷洒，并且同时必须改变传统的喷洒习惯，绝对不要将农药喷洒到淌水、滴水的程度，绝对不要将喷头在作物上部、下部反复喷洒，以免伤害作物，由于药效高，单位面积施药量可大大减少，因此操作人员的步行速度可以加快，工作效率大为提高，如喷洒农药对各种不同作物1小时可喷洒3-10亩地，由于药效高施药量减少，相应用水量也大为减少，由于用药用水量减少，因此配套的动力小，消耗的能源少，本产品采用新型干电池，一次充电耗电仅0.8度,可作业8小时。

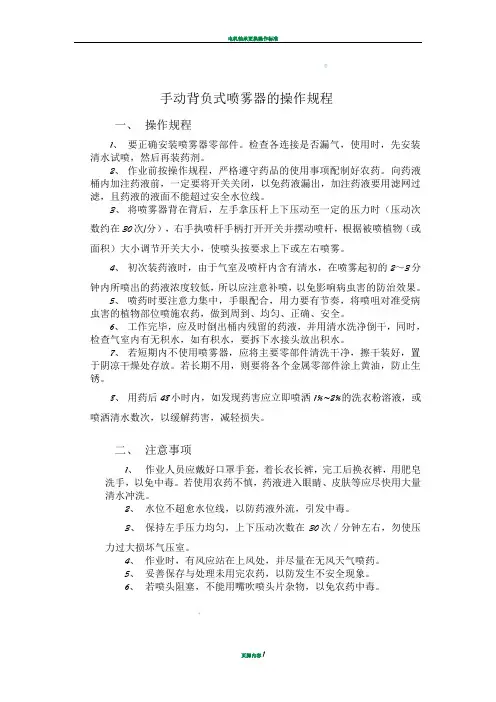

电机轴承更换操作标准手动背负式喷雾器的操作规程一、操作规程1、要正确安装喷雾器零部件。

检查各连接是否漏气，使用时，先安装清水试喷，然后再装药剂。

2、作业前按操作规程，严格遵守药品的使用事项配制好农药。

向药液桶内加注药液前，一定要将开关关闭，以免药液漏出，加注药液要用滤网过滤，且药液的液面不能超过安全水位线。

3、将喷雾器背在背后，左手拿压杆上下压动至一定的压力时（压动次数约在30次/分），右手执喷杆手柄打开开关并摆动喷杆，根据被喷植物（或面积）大小调节开关大小，使喷头按要求上下或左右喷雾。

4、初次装药液时，由于气室及喷杆内含有清水，在喷雾起初的2～3分钟内所喷出的药液浓度较低，所以应注意补喷，以免影响病虫害的防治效果。

5、喷药时要注意力集中，手眼配合，用力要有节奏，将喷咀对准受病虫害的植物部位喷施农药，做到周到、均匀、正确、安全。

6、工作完毕，应及时倒出桶内残留的药液，并用清水洗净倒干，同时，检查气室内有无积水，如有积水，要拆下水接头放出积水。

7、若短期内不使用喷雾器，应将主要零部件清洗干净，擦干装好，置于阴凉干燥处存放。

若长期不用，则要将各个金属零部件涂上黄油，防止生锈。

8、用药后48小时内，如发现药害应立即喷洒1%~2%的洗衣粉溶液，或喷洒清水数次，以缓解药害，减轻损失。

二、注意事项1、作业人员应戴好口罩手套，着长衣长裤，完工后换衣裤，用肥皂洗手，以免中毒。

若使用农药不慎，药液进入眼睛、皮肤等应尽快用大量清水冲洗。

2、水位不超愈水位线，以防药液外流，引发中毒。

3、保持左手压力均匀，上下压动次数在30次／分钟左右，勿使压力过大损坏气压室。

4、作业时，有风应站在上风处，并尽量在无风天气喷药。

5、妥善保存与处理未用完农药，以防发生不安全现象。

6、若喷头阻塞，不能用嘴吹喷头片杂物，以免农药中毒。

页脚内容1。
