低压开关柜检修注意事项

低压配电柜检修工作总结
低压配电柜是工业生产中不可或缺的设备，它承担着将电能分配到各个用电设备的重要任务。

然而，由于长期使用和环境因素的影响，低压配电柜也需要定期进行检修和维护，以确保其正常运行和安全性。

在进行低压配电柜检修工作时，需要注意以下几个方面：
首先，要对低压配电柜进行全面的检查。

包括外观检查和内部元件的检查。

外观检查主要是检查外壳是否有损坏，接线端子是否松动等。

内部元件的检查则包括断路器、接触器、熔断器等元件的工作状态和连接是否良好。

其次，要对低压配电柜的电气部分进行测试。

包括电压测试、电流测试、绝缘电阻测试等。

这些测试可以帮助我们了解低压配电柜的电气参数是否正常，以及是否存在潜在的安全隐患。

另外，还需要对低压配电柜的冷却系统进行检查。

冷却系统是保证低压配电柜正常运行的重要部分，需要检查风扇、散热片等元件的工作状态，以确保低压配电柜在长时间运行时不会因为过热而损坏。

最后，要对低压配电柜的操作记录进行归档。

检修工作完成后，要将检修过程中发现的问题和解决方法进行记录，以便日后的维护和管理。

通过以上的检修工作，可以确保低压配电柜的正常运行和安全性，为工业生产提供可靠的电力保障。

同时，也为未来的维护工作提供了重要的参考依据。

希望大家在日常工作中能够重视低压配电柜的检修工作，确保设备的正常运行和生产的安全。

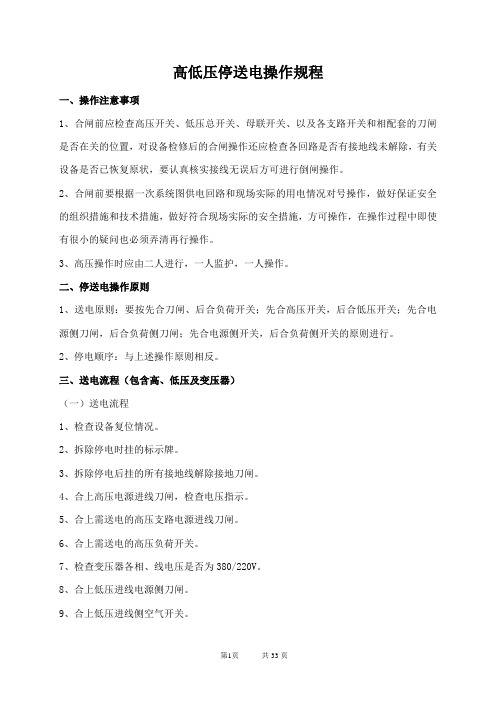

高低压停送电操作规程一、操作注意事项1、合闸前应检查高压开关、低压总开关、母联开关、以及各支路开关和相配套的刀闸是否在关的位置，对设备检修后的合闸操作还应检查各回路是否有接地线未解除，有关设备是否已恢复原状，要认真核实接线无误后方可进行倒闸操作。

2、合闸前要根据一次系统图供电回路和现场实际的用电情况对号操作，做好保证安全的组织措施和技术措施，做好符合现场实际的安全措施，方可操作，在操作过程中即使有很小的疑问也必须弄清再行操作。

3、高压操作时应由二人进行，一人监护，一人操作。

二、停送电操作原则1、送电原则：要按先合刀闸、后合负荷开关；先合高压开关，后合低压开关；先合电源侧刀闸，后合负荷侧刀闸；先合电源侧开关，后合负荷侧开关的原则进行。

2、停电顺序：与上述操作原则相反。

三、送电流程（包含高、低压及变压器）（一）送电流程1、检查设备复位情况。

2、拆除停电时挂的标示牌。

3、拆除停电后挂的所有接地线解除接地刀闸。

4、合上高压电源进线刀闸，检查电压指示。

5、合上需送电的高压支路电源进线刀闸。

6、合上需送电的高压负荷开关。

7、检查变压器各相、线电压是否为380/220V。

8、合上低压进线电源侧刀闸。

9、合上低压进线侧空气开关。

10、根据运行情况确定是否合母联刀闸、开关。

11、合上电源切换柜进线刀闸。

12、合上电源切换柜断路器，并把KK开关转至手动位。

(只带双电源的自投部分)13、根据要求合上各支路电源进线刀闸、断路器。

14、投入无功补偿装置并转入自动运行。

15、检查各主干及支路电源是否对称，各电气元件是否发热过载。

（二）全部停电工作流程：1、把电容柜控制器的开关转至手动位置并逐组切除。

2、拉开电容柜断路器、刀闸并放电。

3、切断各支路送电断路器及支路电源进线刀闸。

4、把电源切换柜及发电机控制柜KK开关扳至停止位置。

（指双电源自投部分）5、切断母联开关及母联刀闸。

6、切断各路低压电源进线主空气开关及低压主开关电源刀闸。

低压配电柜检修维护保养方案车间低压配电柜年度检修保养方案
目的：确保低压配电柜的正常、安全运行。

范围：低压配电柜年度停电检修、保养。

职责：
1.全面认真地检修配电柜内的全部设备。

2.以最少的停电时间完成检修。

内容及步骤：
1.在检修前，必须与原料车间设备管理人员协商停电事宜。

2.在检修前，先将设备部配电房低压配电柜的三个断路器
停电并摇出，并对线路电缆进行放电处理。

3.配电柜断电后，清洁柜中灰尘，并使用压缩空气对其进
行吹污。

检查母线及引下线连接是否良好，接头点有无发热变色，检查电缆头、接线桩头是否牢固可靠，检查接地线有无锈
蚀，接线桩头是否紧固。

所有二次回路接线连接可靠，绝缘符合要求。

4.检查抽屉式开关时，抽屉式开关柜在推入或拉出时应灵活，机械闭锁可靠。

检查抽屉柜上的自动空气开关操作机构是否到位，接线螺丝是否紧固。

清除接触器触头表面及四周的污物，检查接触器触头接触是否完好，检查电源指示仪表、指示灯是否完好，检查电流互感器、电压互感器的安装和接线情况。

5.使用500V兆欧表测量二次线路的绝缘应≥0.5MΩ。

注意事项：
1.检修工作前必须验电。

2.施工前和施工后必须要点清工具，严禁将工具遗漏在配
电柜内。

低压开关柜安全操作规程前言为了确保低压开关柜的安全运行，保证人员及设备的完整性和安全，特制定本规程，以规范开关柜的操作流程，保障人员的人身安全。

一、安全管理规定1.严格按照安全管理要求，执行开关柜操作。

2.未经授权不得操作开关柜。

3.禁止在开关柜内存放任何物品。

4.在操作开关柜时必须使用防静电鞋。

5.开关柜门必须关闭，不能打开状态下操作。

6.禁止插入非法电器设备。

二、操作规定1.操作前必须检查开关柜“电源断开”标志是否存在，确认开关柜处于断开状态。

2.确认开关柜处于断开状态后，始可进行接线，接插件，接电缆等工作。

3.操作人员必须佩戴绝缘手套、绝缘眼镜、防护面罩等防护用品。

4.操作人员须依据电路原理和开关柜电气图纸提供的线路接线次序进行操作，严禁乱拉、乱接。

5.操作完成后，必须进行绝缘测试，确保操作无误。

6.若发现开关柜内可能存在故障，必须通知有关人员及时处理。

三、电气设备使用注意事项1.不得超负荷使用开关柜，插座、插头必须符合规范。

2.禁止在开关柜附近集中放置导体材料或易燃材料等。

3.开关柜内设备连接的线路及插接件必须无松动、无裸线、无插断。

同时，绝缘性能良好，不得破裂。

4.开关柜内电缆的接地及屏蔽接地必须正确可靠，不得存在断路或接触不良的情况。

5.在检修性操作进行前，必须对周围环境做好隔离和标志，不得有人靠近开关柜或碰触开关柜箱体。

四、故障排除1.若发现开关柜电气设备故障，必须立即停止使用。

2.不能进行修理或改装操作，需联系专业技术人员进行处理。

3.故障排除后需进行绝缘测试，确保开关柜正常工作。

五、应急处理1.若发生火灾事故，应立即使用灭火器或通报消防人员，保障人员安全。

2.发生事故时应按照事故应急处理流程操作，定时汇报消防部门及紧急联系人。

六、结论本文档规范了低压开关柜的操作流程，明确了各项操作规定，详细说明了电气设备使用注意事项、故障排除和应急处理流程，并强调了人员与开关柜的安全关系。

以此保障人员的人身安全和开关柜设备的安全运行。

低压开关柜运行维护及检修规程1.范围本规程适用于低压开关柜、抽出式开关柜运行操作与检修。

2.目的通过本规程的学习使电气运行人员在值班工作中正常巡视检查、低压开关柜的操作及事故处理等的依据，更好的完成生产工作。

3内容及要求3.1 低压开关柜运行一般要求3.1.1机械闭锁、电气闭锁应动作准确、可靠。

3.1.2二次回路辅助开关动作准确，接触可靠。

3.1.3装有电器的可开启门，有以裸铜软线与接地的金属构架可靠地连接。

3.1.4成套柜有供检修的接地装置。

3.1.5低压开关柜统一编定编号，并标明负荷名称及容量，同时应与低压系统操作模拟图版上的编号对应一致。

3.1.6低压开关柜上的仪表及信号指示灯、报警装置完好齐全、指示正确。

3.1.7开关的操作手柄、按钮、锁键等操作部件所标志的“合”、“分”、“运行”、“停止”等字，模拟图版上的编号与设备的实际运行状态相对应。

3.1.8装有低压电源自投装置的开关柜，定期做投切试验，检验其动作的可靠性。

3.1.9两个电源的联络装置处，应有明显的标志。

当联锁条件不同时具备的时候，不能投切。

3.1.10低压开关柜与自备发电设备的联锁装置动作可靠。

严禁自备发电设备与电力网私自并联运行。

3.1.11低压开关柜前后左右操作维护通道上铺设绝缘垫，同时严禁在通道上堆放其他物品。

3.1.12低压开关柜前后的照明装置且齐备完好，事故照明投用正常。

3.1.13低压开关柜设置与实际相符的操作模拟图板和系统接线图。

其低压电器的备品、备件应齐全完好，并分类存放于取用方便的地方。

同时应具备和携带式检测仪表。

4.低压开关柜的巡视检查4.1 低压开关柜的巡视检查周期；一般应每班一次。

4.2 巡视检查的内容4.2.1仪表信号、开关位置状态的指示应对应,三相负荷、三相电压指示正确。

4.2.2整个装置的各部位有无异常响动或异味、焦糊味；装置和电器的表面是否清洁完整。

4.2.3易受外力震动和多尘场所，应检查电气设备的保护罩、灭弧罩有无松动、是否清洁。

低压开关柜常见故障及处理方法一、低压开关柜常见故障：1.电器元件损坏：低压开关柜中的电器元件如断路器、接触器、熔断器等可能会因长期使用或外部因素损坏，导致设备不能正常运行。

2.线路短路：低压开关柜中的线路可能会因绝缘损坏、接触不良等原因导致短路，造成设备停电或者烧毁。

3.过载：低压开关柜中的负载超过额定电流容量会引起过载，导致开关器件受损或烧毁。

4.温升过高：低压开关柜在长时间高负荷运行下，由于内部电器元件损耗产热，可能会导致温升过高，进而影响设备的正常运行。

5.电源故障：低压开关柜的供电线路或者电源设备可能会发生故障，导致设备无法正常供电。

6.过压或欠压：低压开关柜在过压或欠压情况下，由于设备电气参数超过了额定值，可能会造成设备损坏或无法正常工作。

二、低压开关柜常见故障处理方法：1.电器元件损坏处理方法：-损坏的电器元件需要更换为新的设备，确保其符合规格和要求。

-设备更换后需进行测试和验收，确保安装正确并且能够正常运行。

2.线路短路处理方法：-首先需要切断电源，避免进一步损害设备和人员伤害。

-检查线路是否有损坏，如发现问题，需要修复或更换受损的线路。

-检查线路的绝缘情况，确保没有绝缘损坏的地方。

-确保线路连接良好，避免接触不良导致线路短路。

3.过载处理方法：-检查负载情况，确保不超过低压开关柜的额定电流容量。

-如需增加负载，可以考虑添加额外的低压开关柜来分担负荷。

-检查开关器件的额定电流容量，更换不符合要求的设备。

4.温升过高处理方法：-检查低压开关柜的通风情况，确保良好的空气流通。

-检查电气元件的正常工作，是否存在损坏或制冷不良等问题。

-如有需要，可以增加降温设备如风扇或散热片。

5.电源故障处理方法：-检查电源线路和设备是否与低压开关柜的连接良好。

-如发现电源线路有损坏，需要进行修复或更换。

-检查电源设备是否正常工作，如有问题需及时修复或更换。

6.过压或欠压处理方法：-安装过压保护和欠压保护装置，能够及时切断电源保护低压开关柜。

低压开关柜安全操作规程
低压开关柜是一种非常常见的使用电力设备，因此安全操作非常重要。

下面是基于低压开关柜的安全操作规程。

一、一般规定
1、禁止私自改变线路接线和任何设备的维护和清洁。

2、禁止在低压开关柜附近进行打火、焊接、切割、电弧等高温作业，并要采取相应的安全防护措施。

3、不准轻易触碰低压开关柜的内部元器件，避免发生事故。

4、发现低压开关柜存在问题，应及时上报专业的维护单位进行检修。

二、开启与关闭
1、开启低压开关柜前，应先查看电路是否正常运行，并确保线路上没有任何设备处于运行状态。

2、开关应按正确的方向操作。

3、手动压板开关关闭时，必须先松开压板，再按下开关。

4、手动压板开关打开时，应先按下开关，再推杆上提，直到停止，并观察指示灯或电流表是否正常。

5、自动压板开关打开时，电流表指针应缓慢下降直至停止，观察指示灯或电流表是否正常。

6、自动压板开关关闭时，电流表指针应立即反向漂移，观察指示灯或电流表是否正常。

7、在关闭低压开关柜时，应先将手操作的开关关闭，再用手拉动机械锁。

三、日常维护
1、定期对低压开关柜的接线进行检查，保证固定不松动。

2、每次使用低压开关柜后，应将开关归位，确保安全运行。

3、定期对低压开关柜进行清洁，避免灰尘污染影响其性能。

4、检查接地系统是否完好，避免漏电引起短路。

5、定期检查电缆绝缘是否合格，如有问题及时更换。

6、如果发现设备发生故障，应立即停机并通知专业维修人员进行修理。

以上是低压开关柜安全操作规程的基本内容，用户应根据实际情况进行定制和修改。

低压开关柜操作规程及注意事项警告请注意遵守本说明书和安全操作规程在本装置带电区内进行任何工作前必须切断电源●本开关柜的安装、运行和维护必须由专业电气工程技术人员来进行。

●请遵守有关标准和当地电力部门的作业规范和相应的安全操作规程。

●本产品为户内型配电装置，必须安装在适用电气设备运行的建筑物内。

●请不要在超过本开关柜铭牌所规定的额定技术参数条件下运行。

.●操作人员应负责对各种影响开关柜安全运行的操作及时作出正确的处理。

1、总则1.1 引用的标准所有设备符合下列标准：GB7251-2005 低压成套开关设备ZBK36001-89 低压抽出式成套开关设备IEC439 低压开关设备和控制设备成套装置IEC947 低压开关设备和控制设备1.2 使用条件正常使用条件最高环境温度：+40℃最低环境温度：-5℃日平均相对湿度：90%以下月平均相对湿度：90%以下开关柜安装场所的最高海拔高度2000m地震烈度不超过8度。

周围空气无腐蚀性或可燃性气体等明显污染。

特殊使用条件凡超过正常运行条件时由用户与制造厂进行协商来解决。

2、关柜的现场安装为了保证安装质量，开关柜的现场安装应在专职技术人员指导和监督下进行。

.2.1 安装现场的一般要求开关柜的现场安装应在配电室的土建工程彻底完工，且具备照明及现场安装用电源之后。

配电室应干燥、能上锁，且配备有通风装置。

穿墙孔和电力电缆、控制电缆的电缆沟槽等的准备工作必须做好。

配电室天花板的高度应不低于4000mm。

除了具有书面认可的特殊运行条件，配电室应满足有关标准及本使用说明书规定的户内开关运行条件。

2.2 基础框架开关柜必须安装在预埋于配电室地板的基础框架之上。

为了使安装工作完美，敷设基础时，应遵守有关土建规定，尤其是本说明书中对基础直线和平面度的要求。

基础框架根据开关柜数量的多少确定所需个数。

基础框架通常由现场土建人员埋设。

基础框架的安装：●为了达到基础框架表面水平度，基础框架焊接部件，应按规定程序在预定连接点焊接。

低压开关柜安全操作规程范本低压开关柜是电力系统中的重要设备，为了确保其正常运行和工作人员的安全，制定了以下的低压开关柜安全操作规程范本。

第一章总则第一条为了保证低压开关柜的正常运行和工作人员的安全，制定本规程。

第二条本规程适用于一般低压开关柜的安全操作。

第三条低压开关柜的操作人员应经过专业培训，持有相应的操作证书。

第四条低压开关柜的操作人员应熟悉开关柜的结构和工作原理，了解相应的操作规程和安全注意事项。

第五条严禁非法操作低压开关柜。

第六条在操作低压开关柜前，应对其进行必要的检查和维护。

第二章操作规程第一条操作人员应穿戴工作服和劳动保护用品，并查验其完好情况。

第二条操作人员应对操作区域进行必要的清理和整理，保持开关柜周围的环境整洁。

第三条操作人员应先关闭开关柜的主电源开关，并贴上警示标示，确认设备没有电流后方可进行操作。

第四条操作人员应先按照指定的操作程序执行，不得随意调整和操作开关柜。

第五条操作人员应按照操作步骤依次进行操作，不得跳过步骤或逆序操作。

第六条操作人员应在操作期间随时注意开关柜的工作状态，如发现异常情况应及时停止操作，并上报相关负责人。

第七条操作人员在操作低压开关柜时，应保持专注和冷静，不得分心和随意嬉戏。

第八条操作人员应注意开关柜的安全距离，不得靠近高压部分，必要时应戴上绝缘手套和绝缘靴。

第九条操作人员应在操作结束后，检查开关柜是否还有余电，确认无电后方可离开现场。

第十条操作人员不得私自动用他人的工具和设备，使用前应进行检查和确认。

第三章安全防范第一条开关柜应设有明显的安全标示和警示标示，以指引操作人员正确的操作。

第二条开关柜的操作人员应定期进行安全培训和学习，增强安全意识和应急处理能力。

第三条开关柜的操作人员应遵守相关的安全操作规程和安全操作指南。

第四条开关柜应定期进行维护和检修，确保其正常运行和工作可靠。

第五条开关柜的操作人员在遇到突发情况或异常情况时，应立即停止操作并上报相关负责人，协助处理并排除故障。
