墙体施工洞留置方法

浅析建筑施工缝产生原因及预留位置【分类号】：tu755摘要：随着建筑业的发展，钢筋混凝土结构应用越来越普遍，在现浇混凝土施工过程中不可避免地会遇到施工缝的设置和处理问题。

施工缝的质量、位置直接影响整个建筑结构的质量与安全，因此必须严格控制施工缝的质量。

施工缝是指大体积混凝土因高度、长度、宽度过大，而采取分次浇筑，从而形成中断一定时间再浇筑的分隔面，这个分隔面就叫施工缝。

或因设计要求或施工需要分段浇筑而在先、后浇筑的混凝土之间所形成的接缝。

施工缝并不是一种真实存在的“缝”，它只是因后浇筑混凝土超过初凝时间，而与先浇筑的混凝土之间存在一个结合面，该结合面就称之为施工缝关键词：施工缝产生原因预留位置一、施工缝在施工过程中出现问题的种类及产生原因从以往接触的一些工程中，由于施工缝而引发的施工质量问题主要有两大类：一是施工缝位置留设不当；二是施工时对施工缝的处理不妥。

1.施工缝位置留设不当施工缝留设时没有按照规范要求设置在受力较小处，例如把施工缝留在混凝土底板上或在墙上留垂直施工缝，或者将施工缝设置在对于施工来说很不方便或很难实现的地方，例如紧贴基础梁顶设置而采用钢板止水带时，由于与梁箍筋位置发生冲突很难放置。

2.工时处理不妥这是施工缝引发的主要和较常见的施工质量问题，引起的原因有以下几点：（1）混凝土面没有凿毛，残渣没有冲洗干净，使新旧混凝土结合不牢。

（2）在支模和绑扎钢筋过程中，锯末、铁钉等杂物掉入缝内没有及时清除掉，浇筑上层混凝土后，在新旧混凝土之间形成夹层。

（3）浇筑上层混凝土时，没有先在施工缝处铺一层水泥砂浆，上下层混凝土不能牢固黏结。

（4）施工缝没有安装止水带。

（5）下料方法不当，使骨料集中于施工缝处。

（6）混凝土墙体单薄，钢筋过密，振捣困难，混凝土不密实。

（7）没有采用补偿收缩混凝土，造成接茬部位产生收缩裂缝。

（8）施工缝的接缝形式选取不当。

二、严格控制施工缝的留置位置正确由于混凝土抗拉强度低，仅为抗压强度的7%—14%（平均约为10%）最合理，施工缝宜留在结构受剪力较小且便于施工的部位。

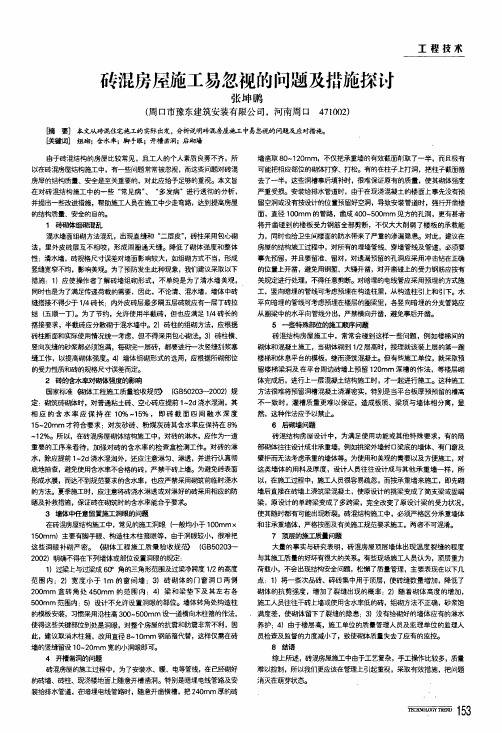

砖混房屋施工易忽视的问题及措施探讨张坤鹏(周13市豫东建筑安装有限公司，河南周121471002)喃耍]本文从砖混住宅施工的实际出发，分析说明砖混房屋施工中易忽视的问题理应时措施。

供键词]组砌；含水率；脚手眼；开槽凿洞；后砌墙由于砖混结构的房屋比较常见，且工人的个人素质良莠不齐，所以在砖混房屋结构施工中，有一些问题常常被忽视，而这些问题对砖混房犀的结构质量、安全是至关重要的，对此应给予足够的重视。

本文旨在对砖混结构施工中的一些“常见病”、“多发病”进行透彻的分析，并提出一些改进措施，帮助施工人员在施工中少走弯路，达到提高房屋的结构质量、安全的目的。

1砖砌体组砌混乱混水墙面组砌方法混乱，出现直缝和“二层皮”，砖柱采用包心砌法，里外皮砖层互不相咬，形成周圈通天缝。

降低了砌体强度和整体性：清水墙，砖规格尺寸误差对墙面影响较大，如组砌方式不当，形成竖缝宽窄不均，影响美观。

为了预防发生此种现象，我们建议采取以下措施：1)应使操作者了解砖墙组砌形式，不单纯是为了清水墙美观，同时也是为了满足传递荷载的需要，因此，不论清、混水墙，墙体中砖缝搭接不得少于1／4砖长：内外皮砖层最多隔五层砖就应有一层丁砖拉结(五顺一丁)。

为了节约，允许使用半截砖，但也应满足1／4砖长的搭接要求，半截砖应分散砌于混水墙中。

2)砖柱的组砌方法，应根据砖柱断面和实际使用情况统一考虑，但不得采用包，蝴法。

3)砖柱横、竖向灰缝的砂浆都必须饱满，每砌完一层砖，都要进行一次竖缝刮浆塞缝工作，以提高砌体强度。

4)墙体组砌形式的选用，应根据所砌部位的受力性质和砖的规格尺寸误差而定。

2砖的含水率对砌体强度的影响国家标准∞胖工程施工质量验收规莎(G B50203-_2002)规定：砌筑砖砌体时，对普通粘土砖、空，潞应提前1—2d浇水湿润，其相应的含水率应保持在10％一15％，即砖截面四周融水深度15—20m m才符合要求：对灰砂砖、粉煤灰砖其含水率应保持在8％一12％。

人防工程筏板施工缝留置规范
第4.2.9条施工缝的位置，应符合下列要求：
一、顶板、底板不宜设施工缝，顶拱、底拱不宜设纵向施工
缝。
二、侧墙的水平施工缝应设在高出底板表面不小于500mm的墙
体上。当侧墙上有孔洞时，施工缝距孔洞边缘不宜小于300mm。
三、当采用先墙后拱法时，水平施工缝宜设在起拱线以下
300～500mm处。当采用先拱后墙法时，水平施工缝可设在起拱线
处，但必须采取防水措施。
四、垂直施工缝应避开地下水人防工程施工及验收规范
GBJ134—90(1)和裂隙水较多的地段，并宜作为变形缝。

混凝土浇筑中施工缝的设置有哪些要求整体混凝土宜一次性连续浇筑完成，但由于施工技术或施工组织方面的缘故而无法一次性浇筑完成时，就应当预先选定适当的位置留设施工缝。

施工缝是结构的薄弱部位，假设位置不当或处理不行，将会导致渗漏、开裂甚至阻碍结构安全，必须予以重视。

(1)施工缝的留设位置施工缝的留设原那么是应当留设于结构受剪力较小且便于施工的部位。

具体位置应符合以下规定：①柱子，留设于基础的顶面、梁的下面、无梁楼板柱帽的下面；②和板连成一体的大截面梁，留在板底面以下20～30mm。

当板下有梁托时，留在梁托下部；③单向板，留在平行于短边的任何位置；④有主次梁的楼板，应顺着次梁方向浇筑，施工缝留在次梁跨度的中间三分之一范畴内；⑤墙，留设于门洞过梁跨中三分之一范畴内，或纵横墙的交接处；⑥双向受力楼板、大体积混凝土、拱、壳、仓、池、设备基础、多层刚架及其他复杂结构，施工缝位置应按设计要求留设。

(2)后浇带的留设在现浇钢筋混凝土结构的施工过程中，由于温度、收缩、不平均沉降等因素会引起混凝土的裂缝。

为了幸免这类裂缝的产生，先在结构的某个部位留设带状的临时施工缝，保留一段时刻后再浇筑，这确实是后浇带。

后浇带的留设位置、间距，应通过运算确定；其保留时刻，一样不应少于28d；其宽度一样为700～1000mm，以幸免应力集中并方便施工。

后浇带内的钢筋应保持完好。

浇筑后浇带所用混凝土应比原结构混凝土提高一个强度等级，或使用微膨胀混凝土，浇筑后至少潮湿养护15d。

(3)施工缝的处理在施工缝处连续浇筑混凝土时，要注意以下事项：①已浇筑的混凝土其压缩强度不应小于1．2N／mm2；②在混凝土表面应清除垃圾、水泥浆、松动石子及脆弱混凝土层，凿毛、冲洗并充分潮湿至少２４ｈ；③浇筑混凝土前，宜在施工缝处铺设一层１０～１５mm厚的水泥浆，以利结合；④施工缝处应细致捣实，保证新旧混凝土紧密结合现场混凝土制备与浇筑施工工艺本工艺标准适用于现场制备的一般混凝土和轻骨料混凝土工程。

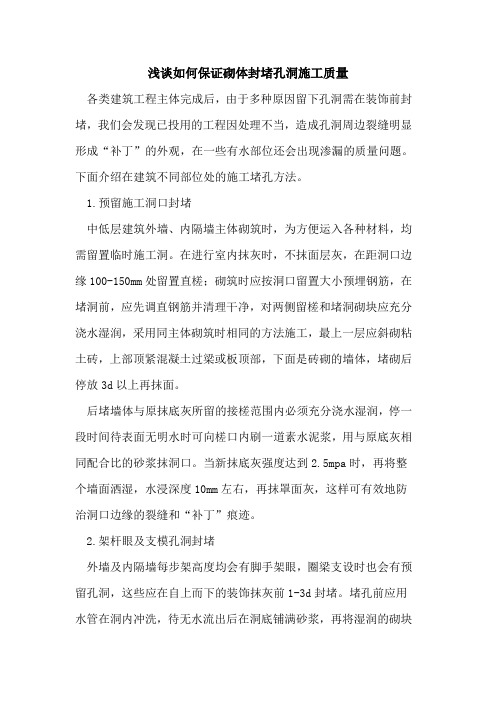

浅谈如何保证砌体封堵孔洞施工质量各类建筑工程主体完成后，由于多种原因留下孔洞需在装饰前封堵，我们会发现已投用的工程因处理不当，造成孔洞周边裂缝明显形成“补丁”的外观，在一些有水部位还会出现渗漏的质量问题。

下面介绍在建筑不同部位处的施工堵孔方法。

1.预留施工洞口封堵中低层建筑外墙、内隔墙主体砌筑时，为方便运入各种材料，均需留置临时施工洞。

在进行室内抹灰时，不抹面层灰，在距洞口边缘100-150mm处留置直槎；砌筑时应按洞口留置大小预埋钢筋，在堵洞前，应先调直钢筋并清理干净，对两侧留槎和堵洞砌块应充分浇水湿润，采用同主体砌筑时相同的方法施工，最上一层应斜砌粘土砖，上部顶紧混凝土过梁或板顶部，下面是砖砌的墙体，堵砌后停放3d以上再抹面。

后堵墙体与原抹底灰所留的接槎范围内必须充分浇水湿润，停一段时间待表面无明水时可向槎口内刷一道素水泥浆，用与原底灰相同配合比的砂浆抹洞口。

当新抹底灰强度达到2.5mpa时，再将整个墙面洒湿，水浸深度10mm左右，再抹罩面灰，这样可有效地防治洞口边缘的裂缝和“补丁”痕迹。

2.架杆眼及支模孔洞封堵外墙及内隔墙每步架高度均会有脚手架眼，圈梁支设时也会有预留孔洞，这些应在自上而下的装饰抹灰前1-3d封堵。

堵孔前应用水管在洞内冲洗，待无水流出后在洞底铺满砂浆，再将湿润的砌块砌入孔内；砌块两侧及上部缝内应用ф8钢筋将砂浆捣实，如是通洞时应在两侧同时进行。

如砌体为加气混凝土、粉煤灰质砖或陶粒砌块时，在外窗台部位处应砌三层粘土砖或现浇c20厚80mm混凝土封堵上部，防止雨水进入。

3.厨卫间孔洞封堵厨卫间往往管线集中，孔洞较多，一般走向多为主管，主管安装时，要考虑在现浇板厚度范围内的接触面处应认真除锈磨光，并刷水泥素浆；在向较大洞口内浇筑较原楼板高一级的混凝土时，可采用微膨胀混凝土使之收缩，不致形成四周裂缝的“补丁”形状；抹该处的砂浆罩面时，应用防水砂浆进行。

目前住宅建筑中对厨卫间的地面要求有所提高，若采用镶贴块材地面时，地漏处最低，按正常规定低5mm，其范围达300mm左右处的板块铺贴，最好采用防水砂浆粘结，确保不空鼓、不发生渗漏。

施工组织设计（方案）报审表施工缝及后浇带施工方案工程名称：住宅（自编号A3、A4）、地下室T2工程工程地址：广州市增城新塘镇坭紫村、甘涌村、东华村新甘围（土名）施工单位：广州富利建筑安装工程有限公司编制单位：广州富利建筑安装工程有限公司编制人：编制日期：年月日审批负责人：审批日期：年月日目录一、工程概况 (1)二、工程特点及难点 (1)三、混凝土浇筑中施工缝的设置要求 (2)3．1、施工缝的留设位置 (2)3．2、施工缝的处理 (2)3．3、严格控制施工缝的留设位置 (2)3．4、施工缝的形式 (3)3．5、施工缝的处理 (4)四、后浇带施工工艺及设置 (4)4．1、后浇带施工工艺 (4)4．2、后浇带设置 (5)五、后浇带施工重点和难点分析 (5)六、对后浇带和施工缝的留设要求 (5)6．1、对后浇带的要求： (5)七、后浇带的保护措施 (10)八、浇筑前的施工准备 (10)九、施工工艺流程及施工方法 (11)十、后浇带施工应注意的问题 (12)十一、质量保证措施 (13)十二、安全生产与文明施工注意事项 (13)一、工程概况工程名称：住宅（自编号A3、A4）、地下室T2工程工程地址：广州市增城新塘镇坭紫村、甘涌村、东华村新甘围（土名）建设单位：保利增城房地产开发有限公司勘察单位：佛山市顺德区勘测有限公司设计单位：广州市设计院监理单位：广东重工建设监理有限公司施工单位：广州富利建筑安装工程有限公司质安监单位：增城市建设工程质量安全监督站由保利增城房地产开发有限公司投资建设的保利东江首府住宅（自编号A3、A4）、地下室T2工程，地下二层，地上39层（局部32层），总建筑面积为102232平方米，其中地下室建筑面积为37456平方米，住宅（自编号A3、A4）建筑面积分别是34426平方米及34424平方米，工程总造价为14324.8206万元，结构类型为框架剪力墙结构，建筑总高度为120.75m，首层层高为5.3米,标准层（二层至三十九层）层高为3.0米。

施工缝留设位置在钢筋混凝土结构的施工中，大多数工程师通常将梁板构件的混凝土施工缝留置在跨中的三分之一“处"，即距离支座位置三分之一跨的位置.主张把施工缝留置在这个位置的人，提出的理论依据是：在均布荷载的梁构件中，跨中三分之一处的剪力不大，弯矩为零,其综合受力较小，所以把混凝土的施工缝留置在跨中三分之一处.而且，大多数工程师认为把施工缝留置在跨中是不允许的这种留置方法合适吗？下面以钢筋混凝土梁为例进行分析。

1、混凝土施工缝对剪力影响较大,对弯矩影响不大。

在钢筋混凝土梁受弯构件中，梁的抵抗弯矩是由钢筋混凝土的受压和钢筋的拉力形成的，而混凝土施工缝对混凝土的抗压强度影响不大，所以混凝土施工缝对于钢筋混凝土构件的弯矩承载力影响不大；由于施工缝两侧的混凝土为两次浇注，新旧混凝土结合面对混凝土的抗剪强度影响较大.施工缝留置时，不需要考虑弯矩，只需考虑剪力即可。

2、规范规定了确定施工缝位置的两原则：剪力较小和便于施工。

《混凝土结构工程施工质量验收规范GB50204-2002》第7.4.5条规定：“混凝土施工缝不应随意留置，其位置应事先在施工技术方案中确定。

确定施工缝位置的原则为:尽可能留置在受剪力较小的部位;留置部位应便于施工。

”对于承受荷载的梁构件来说，什么地方剪力较小呢？显然是跨中,跨中的剪力为最小。

所以施工缝留置在跨中是最合适的位置。

旧规范《混凝土结构工程施工及验收规范GB50204-92》中规定了梁的施工缝留置在“跨中三分之一范围内"。

请注意是跨中三分之一“范围内"，不是跨中三分之一“处”.从这个规定看出，跨中三分之一的范围内都是可以的,跨中是最合适的部位，而跨中的三分之一“处”，是这个合适范围的边界点，也就是这个范围的最不利点.规范规定了“留置部位应便于施工”的原则。

在混凝土浇注前，梁的施工缝写需要用模板封堵，在跨中截面操作最方便，而在跨中三分之一处，往往有负弯矩钢筋,封堵模板不方便，清理施工缝混凝土界面也不方便，而且操作稍有偏差，就可能偏出了跨中三分之一范围。

施工缝留置施工方案目录一:工程概况 (2)二:编制依据及原则 (2)三:施工缝施工布署 (2)3.1施工缝的留置 (2)3.2施工缝堵缝模板的制作与安装 (3)四:施工缝的处理 (4)4.1主体结构加筋: (4)4.2砼交接处的处理 (4)五､施工缝的检查及报验: (5)六:质量通病与预防措施 (5)一:工程概况工程包括9#､21#､22#楼3栋回迁楼及附属商业裙楼和地下车库组成, 9#楼为地下3层,地上32层,建筑高度为96.61m;建筑面积为26904.26㎡;21#楼为地下2层,地上18层,建筑高度52.62 m｡建筑面积为14697.9㎡;22#楼为地下1层,地上18层,建筑高度为69.95m,建筑面积为23090.1㎡;附属商业裙楼及S-8､S-6建筑高度为11.00m,地上2层,S-8建筑面积:1153.4㎡,S-6建筑面积:352.7㎡｡二:编制依据及原则混凝土结构工程施工中,要依据规范有关规定和施工实际需要在预先设定位置留置施工缝｡施工缝是结构构件中的一个薄弱点,如果施工缝位置留置不正确,就可能对整体结构安全造成一定的影响,所以施工缝的留置一定要按下列留置施工缝的有关规定所确定的位置正确留置:施工承包总合同;本工程图纸设计;施工组织设计;混凝土施工方案;《混凝土结构工程施工质量验收规范》GB50204-2002(2011版)｡三:施工缝施工布署施工缝一般宜留置在结构受剪力较小处且便于施工的部位,｡本工程考虑流水施工,施工缝留置在各主楼与车库交接处,包括垫层､放水保护层､阀板基础､梁板等｡因为施工现场基坑未能一次性开挖到位,所以结构以住宅楼施工为辐射中心,先施工高层住宅楼在施工车库和商业裙楼｡为预防留置整个楼层贯通施工缝对结构造成的不利的影响,故施工以后浇带为分界线按按图留置施工缝｡住宅楼后浇带旨在正负零以下预留,故正负零以上不考虑流水施工缝｡3.1施工缝的留置3.1.1板施工缝的位置:应留在跨度中间1/3范围内;3.1.2楼梯施工缝位置:传统楼梯施工缝留置方法的弊端很多,根据传统的施工方法,楼梯施工缝一般设置在梯段跨中三分之一范围内,即设在从楼层休息平台往上三个踏步处,但这样做的不足之处是由于上部结构尚未施工,这三个踏步的模板支撑的稳定性不好,容易导致与上部踏步的尺寸不一致,造成尺寸偏差,影响结构的观感质量｡本方案中9#楼楼梯与剪力墙错层施工,其它楼栋楼梯与剪力墙同时施工｡9#楼楼梯施工缝留置在楼梯横梁跨度中间､中间横向短梁留置在剪力墙上的预留梁洞内｡楼梯横梁浇筑一半,另一半暂不浇筑,与下一跑一并浇筑;楼梯中间纵向长梁与下一跑楼梯横梁和踏步一道浇筑,中间横向短梁把两端剪力墙外口封堵好后与踏步一起浇筑｡其它楼栋楼梯施工范围调整)｡3.1.4遇到有主次梁部位置:当顺着次梁浇筑混凝土时施工缝应留置在次梁跨中1/3范围内;当顺着主梁方向浇筑时,应留在主梁同时亦为板跨的中间1/3范围内｡3.1.5浇筑单向板时,施工缝留在平行于板的短边的任何位置｡3.1.6梁施工缝的表面应垂直于构件的轴线,板的施工缝应与其表面垂直｡3.1.7柱子施工缝留置在基础反梁顶面､顶板梁的下面｡3.1.8地下室外墙水平施工缝留置在底板顶标高上500mm位置,导墙与底板一起浇筑｡地下室外墙按后浇带位置留设竖向施工缝时,其他部位不得留设竖向施工缝｡3.2施工缝堵缝模板的制作与安装3.2.1梁的施工缝处应用木条､钢丝网封堵严密,防止混凝土漏浆,造成施工缝处存在蜂窝和不密实现象;3.2.2板的施工缝应根据钢筋的规格和间距用与板同厚的胶合板处理,在胶合板的上下边缘分别锯出豁口,使钢筋刚好卡在豁口里(豁口不宜过大),胶合板的背面适当进行加固｡3.2.3施工缝处的模板应安排专人负责施工,尽可能地将配备的模板重复利用,达到省工和节约材料的目的｡四:施工缝的处理4.1主体结构加筋:梁:在施工缝部位的梁两侧加两根14的三级钢做补强钢筋,每端伸入砼500mm.板:在施工缝部位按图纸底板钢筋隔一布一设置｡每端伸入砼500mm.4.2砼交接处的处理4.2.1施工缝处需待已经浇筑混凝土强度达到1.2MPa时才允许继续浇筑下一施工段混凝土｡立缝表面凿毛法砼终凝后,在允许拆模时轻轻将缝面的挡板拆除,用斩斧或钢杆将表面凿毛,清理松动石子,此时砼强度很低,凿深20~30MM较容易,待二次浇筑砼时,提前用压力水将缝面冲洗干净,边浇边刷素水泥浆一道,以增强咬合力｡4.2.2增加粗骨料法梁､板体积较大造成留置缝厚大,表面的浮浆层､泌水层也相应厚,施工缝的处理难度较大;如采取刮除表面的浮浆或二次振捣效果不佳,可采用添加粗骨料的方法,将级配干净的碎石撒入浮浆内,重新振捣防止石子集中｡这样会使缝处浇筑砼在体积较大处时粗细骨料均匀,水泥浆不会流失且强度不会降低,亦能提高新旧界面的粘结力和咬合力｡4.2.3清除浮浆法当砼体量较小,简单的方法是铁抹子将表面的浮浆刮去一层,深度<25MM,并挖压出条纹状,可以提高水平施工缝的粘结质量,对新旧砼结合有利｡4.2.4混凝土浇筑的过程中,应当合理调配混凝土的供应时间间隔和混凝土分层间浇筑的时间间隔,防止混凝土出现冷缝现象｡采用二次开发振捣法掌握好时间,在砼初凝后,终凝前进行二次重振,这样会对沉下的石子和上浮浆水重新搅拌组合一次,使之更均匀密实,缝的重新振捣实践表明是有效措施之一｡4.2.5从施工缝处开始继续浇筑时,要注意避免直接靠近缝边下料,机械振捣前宜向施工缝。
