抗浮锚杆分类

锚杆锚杆一般适用于矿山巷道、桥梁隧道、轨道护坡等的加强支护，一般锚杆孔是利用锚杆钻机来钻孔，然后放上适当的锚固剂（树脂药卷），然后利用锚杆钻机等工具将锚杆钻进锚杆孔对锚固剂进行搅拌锚固，然后再利用锚杆钻机等工具对其进行螺母安装；右旋锚杆，全称等强螺纹钢式树脂锚杆，（fully ribbed bars ）由右（或左）旋精轧螺纹钢制成，螺纹连续，全长可上螺母。

与锚盘螺母配合使用与巷道支护。

该锚杆是反麻花锚杆的换代产品，性能优越。

锚杆按照直径来分类，一般最常用的有：16mm,18mm,20mm,22mm;锚杆杆体能实现与锚孔直径、树脂药巻直径的最佳匹配，具有锚力强、延伸率高、安全可靠、优质低耗、使用方便等特点。

锚杆材质说明:高强度锚杆原材料采用延伸率不低于15%，屈服强度不低于335MPa，破断强度不低于490MPａ，材质为20MｎSｉ的钢材经热扎而成，抗压分别为20吨至50吨，Φ18至Φ22的杆体直线度公差≤2mm/m，Φ16的杆体直线公差小于4mm/m。

杆体尾部螺线承载力应不小于杆体母材破断力的75% .锚杆一般适用于矿山巷道、桥梁隧道、轨道护坡等的加强支护，一般锚杆孔是利用锚杆钻机来钻孔，然后放上适当的锚固剂（树脂药卷），然后利用锚杆钻机等工具将锚杆钻进锚杆孔对锚固剂进行搅拌锚固，然后再利用锚杆钻机等工具对其进行螺母安装；材质HRB335强度规格Φ16 屈服强度(MPa)≥335 抗拉强度(MPa)≥490 延伸度(%)≥16 破断载荷(KN/M)≥100 理论质量(KG/M)1.58强度规格Φ18 屈服强度(MPa)≥335 抗拉强度(MPa)≥490 延伸度(%)≥16 破断载荷(KN/M)≥126 理论质量(KG/M)2.00强度规格Φ20 屈服强度(MPa)≥335 抗拉强度(MPa)≥490 延伸度(%)≥16 破断载荷(KN/M)≥156 理论质量(KG/M)2.47强度规格Φ22 屈服强度(MPa)≥335 抗拉强度(MPa)≥490 延伸度(%)≥16 破断载荷(KN/M)≥189 理论质量(KG/M)2.981、依据设计要求确定锚杆孔位，用凿眼机、锚杆钻机或煤电钻打眼，深度比锚杆长度短80-100mm。

价值工程0引言近些年，随着建筑行业的快速发展，抗浮锚杆技术广泛被应用。

抗浮锚杆依靠锚杆自重及杆体与岩土层之间的摩擦力来抵抗上浮力，属于锚固类约束构件；杆体受力与地下水位的变化有关，抗浮锚杆作为一种较新的技术在实际工程中应用较广泛。

1工程概况古灵大道地道工程位于城郊，为新建道路，顶板上为湿地公园，全长2140m，其中敞开段长240m，暗埋段长1900m。

明挖暗埋段结构顶板厚度100~150cm，侧墙厚度100~140cm，中墙厚度80cm，底板厚度120~160cm，覆土高度2~4m。

地下水丰富且高，结构自重满足不了抗浮要求。

结构抗浮设计按照地勘提供（顶部覆土地面以下1.5m）抗浮水位进行设计，确保抗浮安全。

主要通过在底板设置抗浮锚杆，锚杆锚入为岩体。

（图1）2锚杆的设计计算锚杆的破坏情况主要有杆体承载力破坏和抗拔出破坏。

下面就结合本工程的实际情况分析：①锚杆轴向拉力设计标准值：Nak=240kN。

由锚杆杆体承载力破坏条件：γ0×γq×Nak⩽ε2×fy×Asγ0———边坡工程重要性系数，取γ0=1.0；γq———荷载分项系数，取γq=1.3；ε2———锚筋抗拉工作条件系数；fy———锚筋的抗拉强度设计值。

As⩾γ0×γq×Nak/（ε2×fy）=l x1.3×240×1000/（0.69×300）=1507mm采用HRB335级钢筋，3d28的钢筋面积为As=1847mm2。

②锚杆的抗拔出破坏主要有两种：锚固体与地层及锚固砂浆间的破坏。

钻孔直径为180，锚杆与地层的锚固长度：Lat⩾Nak/（ε1×π×D×frb）=240×1000/（1×3.14×180×220）=1.93mmε1———锚固体与地层粘结工作条件系数，取ε1=1.0；frb———地层与锚固体粘结强度特征值，取frb=220。

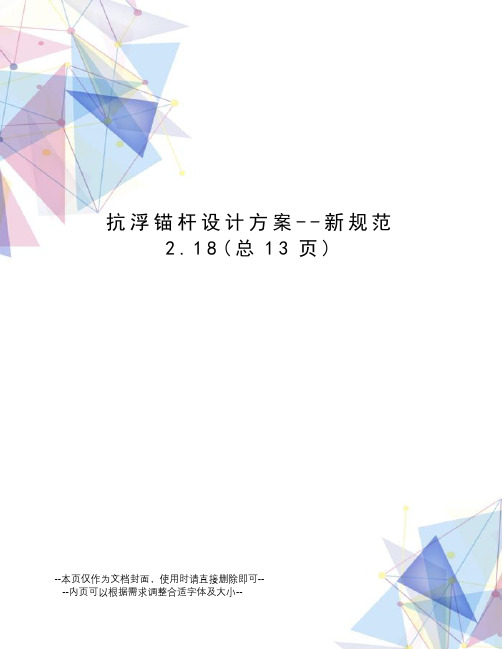

抗浮锚杆设计方案--新规范2.18(总13页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--都江堰“维纳斯堡”项目抗浮锚杆设计文件项目负责：兰恒强设计：兰恒强证书等级：岩土工程设计甲级证书编号：二〇一七年二月目录1、工程概况.......................................................... 错误!未定义书签。

2、场地工程地质条件及水文地质条件.................................... 错误!未定义书签。

3、抗浮锚杆设计...................................................... 错误!未定义书签。

设计依据........................................................ 错误!未定义书签。

设计计算........................................................ 错误!未定义书签。

锚杆间距、单根锚杆抗拨力的确定.............................. 错误!未定义书签。

锚杆配筋计算 ............................................... 错误!未定义书签。

锚杆直径与长度 ............................................. 错误!未定义书签。

锚杆设计结果统计 ........................................... 错误!未定义书签。

锚杆抗浮力验算 ............................................. 错误!未定义书签。

锚杆材料防腐.................................................... 错误!未定义书签。

目录第一章工程概况 (1)一、工程概况 (1)二、工程地质条件 ........................................................................... 错误！未定义书签。

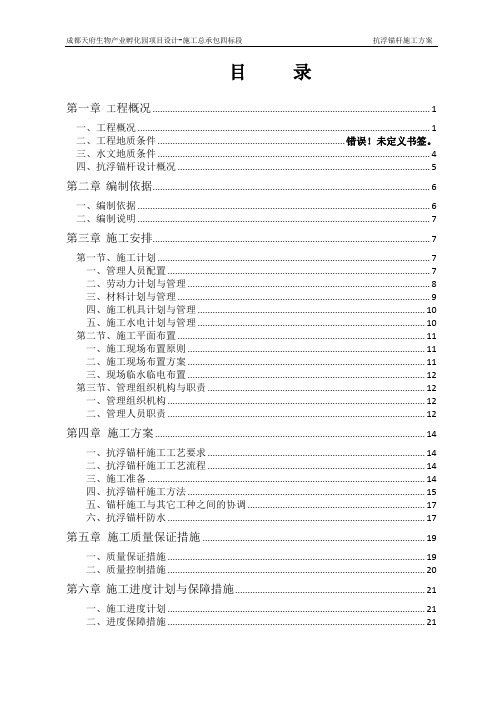

三、水文地质条件 (4)四、抗浮锚杆设计概况 (5)第二章编制依据 (6)一、编制依据 (6)二、编制说明 (7)第三章施工安排 (7)第一节、施工计划 (7)一、管理人员配置 (7)二、劳动力计划与管理 (8)三、材料计划与管理 (9)四、施工机具计划与管理 (10)五、施工水电计划与管理 (10)第二节、施工平面布置 (11)一、施工现场布置原则 (11)二、施工现场布置方案 (11)三、现场临水临电布置 (12)第三节、管理组织机构与职责 (12)一、管理组织机构 (12)二、管理人员职责 (12)第四章施工方案 (14)一、抗浮锚杆施工工艺要求 (14)二、抗浮锚杆施工工艺流程 (14)三、施工准备 (14)四、抗浮锚杆施工方法 (15)五、锚杆施工与其它工种之间的协调 (17)六、抗浮锚杆防水 (17)第五章施工质量保证措施 (19)一、质量保证措施 (19)二、质量控制措施 (20)第六章施工进度计划与保障措施 (21)一、施工进度计划 (21)二、进度保障措施 (21)第七章抗浮锚杆施工质量验收标准 (21)一、抗拔试验 (21)二、验收标准 (22)三、检查及验收要求 (23)第八章安全保证措施 (23)第九章文明施工管理 (25)第十章环境保护管理 (26)第一章工程概况一、工程概况拟建的成都天府生物产业孵化园项目设计-施工总承包四标段(E2地块)位于成都市双流区，双黄路西，新松路南侧。

项目北侧为E1地块，西侧为规划道路，南侧为深圳路，东侧为已建道路，基坑开挖深度影响范围内无建筑物，环境条件简单，现土方工程已开挖完成至地下室底板垫层底面标高位置，已满足地下室底板抗浮锚杆施工的条件。

抗浮锚杆施工专项施工技术方案一、工程概述抗浮锚杆基础在一些土质松软或者地下水位较高的地区广泛应用。

其作用是通过施工固定地下结构，防止其因地基浮动而产生变形或倾斜，确保地下结构的稳定性和安全性。

本文将对抗浮锚杆施工技术方案进行详细阐述。

二、施工方案（一）前期准备工作1.现场勘察：对施工区域进行详细勘察，了解地质情况、地下水位、土质类型等，确定施工方案。

2.制定施工方案：根据勘察结果，制定抗浮锚杆施工方案，包括选择合适的抗浮锚杆型号、施工方法等。

3.采购设备材料：根据施工方案，采购所需的抗浮锚杆、钢筋、混凝土、注浆材料等。

4.组织人员：确定施工所需的施工人员与技术人员，并进行培训，确保施工人员掌握相关技术。

（二）施工工序1.基坑开挖：按照设计要求开挖基坑，注意不要破坏周边环境与地下设施。

2.基槽开挖：沿着基坑边缘开挖基槽，用于埋设抗浮锚杆。

3.铺设防水层：在基槽底部铺设防水层，以防止地下水渗入基坑，影响抗浮锚杆的使用效果。

4.安装抗浮锚杆：根据设计要求，在基槽内安装抗浮锚杆，保持垂直度和平整度。

5.钢筋加固：在抗浮锚杆周围加固钢筋，增加其承载能力。

6.浇筑混凝土：在抗浮锚杆周围浇筑混凝土，形成抗浮锚杆基础。

7.注浆固化：在混凝土凝固后进行注浆，增加抗浮锚杆基础的稳定性。

8.施工验收：对抗浮锚杆基础进行验收，确认其质量合格后，方可进行下一步施工。

（三）安全措施1.现场围挡：在施工现场设置围挡，防止人员误入施工区域。

2.安全通道：设立安全通道，方便人员进出施工区域，确保人员安全。

3.关联施工：与周边地下设施进行关联施工，确保施工过程不会对周边环境造成破坏。

4.安全检查：定期进行安全检查，排除施工过程中的安全隐患。

三、质量控制1.施工质量检查：定期对施工过程进行质量检查，发现问题及时整改。

2.试块试验：抗浮锚杆基础的混凝土强度应符合设计要求，进行混凝土试块试验，确保强度达标。

3.注浆质量控制：注浆质量要符合要求，密度均匀、无空隙，进行质量抽查和检测。

锚杆分类及性能编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（锚杆分类及性能）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为锚杆分类及性能的全部内容。

锚杆分类目前用作支护的锚杆种类很多，按其与被支护体的锚固长度划分，可分为集中锚固类锚杆和全长锚固类锚杆。

集中锚固类锚杆是指锚杆装置和杆体只有一部分和锚杆孔壁相接触的锚杆。

包括端头锚固、点锚固和局部锚固等；全长锚固类锚杆是指锚固装置或锚杆杆体在全长范围内全部和锚杆孔壁接触的锚杆，包括各种摩擦式锚杆、全长砂浆锚杆、树脂锚杆和水泥锚杆等。

根据锚杆的锚固方式可分为机械式锚固型和黏结锚固型两类.锚固装置或锚杆杆体和孔壁接触，靠摩擦力起锚固作用的锚杆,属于机械锚固型锚杆；锚杆杆体部分或全长利用树脂、砂浆、快硬水泥等胶结材料将锚杆杆体和锚杆孔壁黏结固定在一起，靠粘结力起锚固作用的锚杆属于黏结型锚杆.用于制作锚杆的材料种类较多，根据锚杆的材质不同，又可将锚杆分为钢丝绳锚杆、普通钢筋锚杆、螺纹钢锚杆、玻璃钢锚杆、木锚杆和竹锚杆等类型。

第一节金属锚杆金属锚杆根据其锚固形式可分为机械式、管缝式和黏结式三大类.一、机械式锚杆机械式锚杆使用最早、结构多样、数量较大的锚杆。

机械式锚杆的锚固机构本身是一个统一体,在安装锚杆时,锚固机构主要通过一个楔子系统在钻孔中进行轴向或径向相互错动而紧张在钻孔壁上。

锚固机构通过摩擦连接将锚固力多数传递给岩层。

机械式锚杆在安装时，多数产生预紧力。

有时，甚至锚固机构必须直接依靠预紧力来固定.机械式锚杆的优点有:安装迅速，可即时达到承载力，可二次张紧,某些结构的锚杆还可以回收。

其缺点是：钻孔中的锚固段较短,在高应力区容易导致岩层破坏和锚固剂松动，锚固力一般偏低，只能适用于中等稳定以上的岩层条件。

关于抗浮锚杆的设计一、抗浮锚杆的构造要求：（1）、《全国民用建筑工程设计技术措施》2009 （简称《技术措施》）。

第80页，7.3.1-5中，锚杆的长度不应小于4m，且不宜大于10m.。

（2）锚杆的间距除必须满足锚杆的受力要求外，尚需大于1.5m。

（3）《岩土锚杆（索）技术规程》第5.3.1条对注浆材料有要求。

A、水泥强度应大于32.5MPa，B、水泥采用普通硅酸盐水泥，其质量应符合现行国家标准《硅酸盐水泥、普通硅酸盐水泥》GB 175的要求。

C、第5.3.2条对搅拌水要求采用饮用水。

拌合水的水质应复核现行行业标准《混凝土拌合用水标准》JGJ 63。

D、第5.3.3条对注浆材料采用的细骨料有要求。

E、第5.3.4条对注浆材料中使用的外加剂有要求。

二、抗浮锚杆的计算：1、符号说明：Ru-------锚杆抗拔极限承载力标准值Rt--------锚杆抗拔极限承载力特征值Nt--------锚杆的轴向拉力设计值Kt--------锚杆杆体的抗拉安全系数。

K---------锚杆锚固体的抗拔安全系数2、计算内容（1）、锚杆的轴向拉力设计值计算根据抗浮水位及锚杆的间距，计算单根锚杆的所承担的轴向拉力设计值NtA、地下室底板的水头为h，则水的浮力为f=10*h。

B、底板的自重为GC、抗浮锚杆承受的荷载q fD、根据《建筑荷载规范》，地下水浮力属可变荷载，底板自重（含地面做法）属永久荷载，则荷载效应组合的设计值应根据其最不利荷载组合确定。

即抗浮锚杆承受的荷载q f由下式计算：q f=γQ*f - γG*G---------q f 为设计值，其中γQ ----1.4 γG----0.9单根锚杆的轴向拉力设计值Nt 计算Nt= q f *a*b--------a、b为锚杆的间距附加说明：根据《地基基础设计规范》第9页3.0.5 条第3点，计算《建筑地基基础设计规范》第9页第3.0.5条第3 点的要求，计算基础抗浮稳定时，作用效应应按承载力极限状态下作用的基本组合，但其分项系数均为 1.0。

价值工程0引言随着房建工程基坑开挖深度的增加，抗浮问题日渐突出。

对于房建抗浮承载力要求不高的工程采用抗浮锚杆，传统拉力型锚杆的荷载依赖其固定端杆体与灌浆体接触的界面上的粘结应力由顶端向底端传递的。

锚杆工作时，固定端的浆体极易出现裂缝，防腐性能差。

对于抗浮设计承载力较高的工程项目，传统的拉力型锚杆不能满足施工需求。

1工程概况东洲人才租赁房项目位于杭州市富阳区东洲街道横山区块，地块南侧为规划道路及农居点，东侧为规划住宅用地，西、北两侧为自然山体。

建设内容及规模：总用地面积约33335平方米，约50亩，总建筑面积为55243.57平方米，其中地上建筑面积33420.57平方米，地下建筑面积21823平方米。

本项目设计防腐抗浮锚杆共392根，抗浮等级为乙级。

防腐处理的目的是防止锚固体系钢材锈蚀提高抗浮锚杆耐久性，满足抗浮稳定标准要求，抗浮构件及设施的耐久性年限不少于建筑工程结构设计使用年限。

2抗浮锚杆施工工艺2.1施工准备①钢材：本工程抗浮锚杆中采用15.2mm 规格缓粘结预应力钢绞线，其性能满足《预应力混凝土用钢绞线》（GB/T5224-2014）的规定；钢产品标记为：RPSR-180-54015.2-1860JG/T 369-2012。

②缓凝粘合剂的标准张拉期为180d ，标准固化时间为540d 。

缓粘结预应力钢绞线须在张拉适用期内完成张拉。

根据现场施工进度要求，在施工之前如需调整标准张拉适用期与标准固化时间，由施工单位提出经设计单位确认后调整。

缓粘结预应力筋是由钢绞线、缓粘结胶粘剂和凹凸不平PE 材料组成。

外包PE 表面必须有凹凸不平的压痕，15.2mm 规格缓粘结预应力筋肋高不得低于1.5mm ，肋中缓凝粘合剂充盈。

15.2mm 缓粘结预应力筋重量为1.35kg/m 。

采用直径为15.2mm 高强低松驰钢绞线，fptk=1860MPa ，弹性模量Ep=195GPa 。

③锚具：张拉端采用YJM-17全封闭防腐锚具体系，固定端采用JYM-17防腐锚具体系，低应力状态下宜采用防松夹片锚，锚具、夹片的硬度及静载锚固性能须满足《预应力筋用锚具、夹具和连接器》GB/T14370-2015和《预应力筋用锚具、夹具和连接器应用技术规程》JGJ85-2010的规定，并提供生产厂家质保书或合格证。
