UT工艺试题

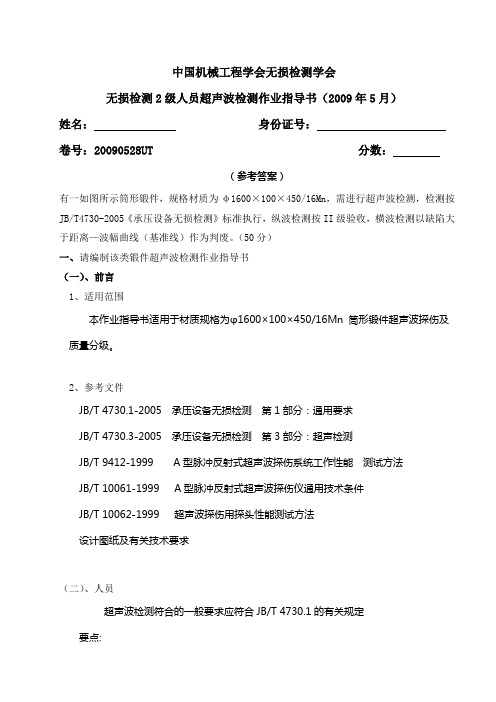

中国机械工程学会无损检测学会无损检测2级人员超声波检测作业指导书（2009年5月）姓名：身份证号：卷号：20090528UT 分数：（参考答案）有一如图所示筒形锻件，规格材质为φ1600×100×450/16Mn，需进行超声波检测，检测按JB/T4730-2005《承压设备无损检测》标准执行，纵波检测按II级验收，横波检测以缺陷大于距离—波幅曲线（基准线）作为判废。

（50分）一、请编制该类锻件超声波检测作业指导书（一）、前言1、适用范围本作业指导书适用于材质规格为φ1600×100×450/16Mn筒形锻件超声波探伤及质量分级。

2、参考文件JB/T 4730.1-2005 承压设备无损检测第1部分：通用要求JB/T 4730.3-2005 承压设备无损检测第3部分：超声检测JB/T 9412-1999 A型脉冲反射式超声波探伤系统工作性能测试方法JB/T 10061-1999 A型脉冲反射式超声波探伤仪通用技术条件JB/T 10062-1999 超声波探伤用探头性能测试方法设计图纸及有关技术要求（二）、人员超声波检测符合的一般要求应符合JB/T 4730.1的有关规定要点:1．从事锻件超声波检测的无损检测人员应具有超声波检测及锻件的基础理论知识，并具有锻件超声波检测的实践经验；2．从事锻件超声波检测的无损检测人员应按要求取得相应无损检测资格，具有Ⅱ级或Ⅱ级以上资格的无损检测人员担任，并负相应的技术责任。

（三）、超声检测系统1、仪器：采用A型脉冲反射式超声波探伤仪2、探头：（1）单晶直探头的公称频率应选用2MHz～5MHz，探头晶片应选用Φ14mm～Φ25mm。

（2）单晶斜探头的公称频率应选用2MHz～5MHz，探头晶片面积为140mm2～400mm2，探头K选用1.0。

3、仪器和探头性能：（1）超声波探伤仪的工作频率、衰减器精度、水平线性、垂直线性应符合JB/T 4730.3 第3部分：超声检测的3.2.2.1条款要求，其余指标应符合JB/T 10061的规定。

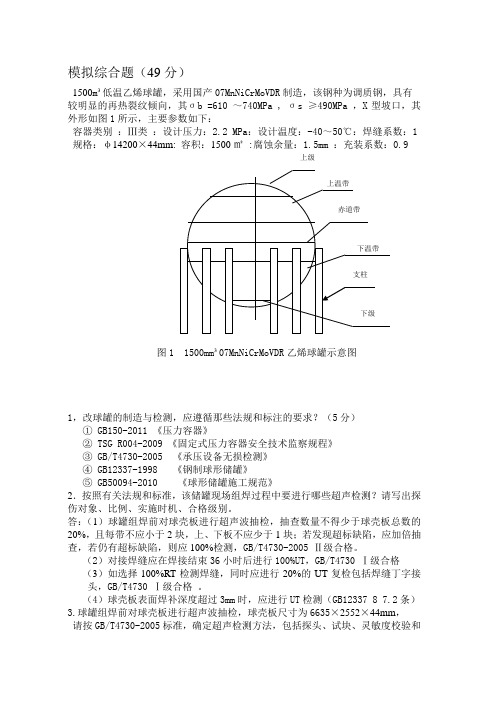

模拟综合题（49分）1500m³低温乙烯球罐，采用国产07MnNiCrMoVDR制造，该钢种为调质钢，具有较明显的再热裂纹倾向，其σb =610 ～740MPa , σs ≥490MPa ，X型坡口，其外形如图1所示，主要参数如下：容器类别：Ⅲ类：设计压力：2.2 MPa：设计温度：-40～50℃：焊缝系数：1规格：φ14200×44mm: 容积：1500㎡ :腐蚀余量：1.5mm ：充装系数：0.9上级图1 1500mm³07MnNiCrMoVDR乙烯球罐示意图1，改球罐的制造与检测，应遵循那些法规和标注的要求？（5分）①GB150-2011 《压力容器》②TSG R004-2009 《固定式压力容器安全技术监察规程》③GB/T4730-2005 《承压设备无损检测》④GB12337-1998 《钢制球形储罐》⑤GB50094-2010 《球形储罐施工规范》2．按照有关法规和标准，该储罐现场组焊过程中要进行哪些超声检测？请写出探伤对象、比例、实施时机、合格级别。

答：（1）球罐组焊前对球壳板进行超声波抽检，抽查数量不得少于球壳板总数的20%，且每带不应小于2块，上、下板不应少于1块；若发现超标缺陷，应加倍抽查，若仍有超标缺陷，则应100%检测，GB/T4730-2005 Ⅱ级合格。

（2）对接焊缝应在焊接结束36小时后进行100%UT，GB/T4730 Ⅰ级合格（3）如选择100%RT检测焊缝，同时应进行20%的UT复检包括焊缝丁字接头，GB/T4730 Ⅰ级合格。

（4）球壳板表面焊补深度超过3mm时，应进行UT检测（GB12337 8 7.2条）3.球罐组焊前对球壳板进行超声波抽检，球壳板尺寸为6635×2552×44mm，请按GB/T4730-2005标准，确定超声检测方法，包括探头、试块、灵敏度校验和扫查方式。

答：（1）探头： 2.5P20Z（2）试块： CBⅡ-2（3）灵敏度校验：把试块5平底孔第一次反射波高调整到满刻度的50%作为基准灵敏度。

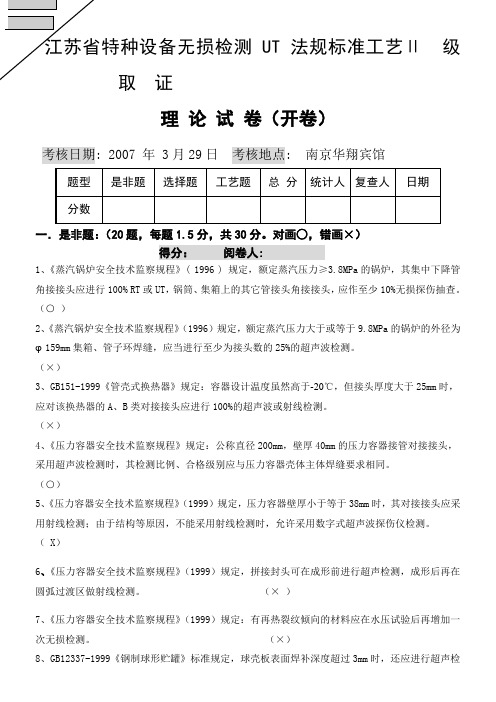

UT 法规标准工艺Ⅱ 级证理 论 试 卷（开卷）考核日期: 2007 年 3月29日 考核地点: 南京华翔宾馆一．是非题：（20题，每题1.5分，共30分。

对画○，错画×）得分： 阅卷人: 1、《蒸汽锅炉安全技术监察规程》( 1996 ) 规定，额定蒸汽压力≥3.8MPa 的锅炉，其集中下降管角接接头应进行100% RT 或UT ，锅筒、集箱上的其它管接头角接接头，应作至少10%无损探伤抽查。

（○ ）2、《蒸汽锅炉安全技术监察规程》（1996）规定，额定蒸汽压力大于或等于9.8MPa 的锅炉的外径为φ159mm 集箱、管子环焊缝，应当进行至少为接头数的25%的超声波检测。

（×）3、GB151-1999《管壳式换热器》规定：容器设计温度虽然高于-20℃，但接头厚度大于25mm 时，应对该换热器的A 、B 类对接接头应进行100%的超声波或射线检测。

（×）4、《压力容器安全技术监察规程》规定：公称直径200mm ，壁厚40mm 的压力容器接管对接接头，采用超声波检测时，其检测比例、合格级别应与压力容器壳体主体焊缝要求相同。

（○）5、《压力容器安全技术监察规程》（1999）规定，压力容器壁厚小于等于38mm 时，其对接接头应采用射线检测；由于结构等原因，不能采用射线检测时，允许采用数字式超声波探伤仪检测。

（ X ）6、《压力容器安全技术监察规程》（1999）规定，拼接封头可在成形前进行超声检测，成形后再在圆弧过渡区做射线检测。

（× ）7、《压力容器安全技术监察规程》（1999）规定：有再热裂纹倾向的材料应在水压试验后再增加一次无损检测。

（×）8、GB12337-1999《钢制球形贮罐》标准规定，球壳板表面焊补深度超过3mm 时，还应进行超声检测。

（○）9、根据GB150-1998《钢制压力容器》规定，壳体壁厚为36mm的16MnR钢板，应逐张进行超声检测。

四、工艺题：（20分）1、请按JB/T4730.3-2021 及有关标准要求，审查超声波检测工艺卡中带括号的部分。

你认为正确的在括号内画“Ｏ”，认为错误或不足的在括号内填入正确答案。

工艺卡编号：UT-2021 -112、检测时，在Z1焊缝中处发现1#长12mm 和2#长14mm 两个缺陷，缺陷在一条直线上（如下图）深度10mm ，缺陷间距为10mm ，根据JB/T4730.3-2021 《承压设备无损检测》标准，该焊缝应评为几级？（III ）四、填写工艺卡（20分）有一在制承压设备—贮气罐，规格：Φ2600×16×9000mm,材质:16MnR ，对接焊接接头采用双面自动焊，焊缝宽度均为25mm, 焊接接头要求进行超声波检测，检测标准JB/T4730.3－2021 ，检测比例 20%，合格级别 Ⅱ级。

产品编号为05－30。

填写以下工艺卡超声波检测工艺卡三、工艺题（共20分）1. 请按JB/T4730（2021 ）及有关标准要求，审查超声波检测工艺卡中带括号的部分。

你认为正确的在括号内画“Ｏ”，认为错误或不足的在括号内填入正确答案。

（16分）工艺卡编号：UT-2021 -122. 检测时，在Z1焊缝中处发现1#长12mm和2#长20mm两个缺陷，缺陷在一条直线上（如下图）深度20mm，缺陷间距为10mm，根据JB/T4730-2021 《承压设备无损检测》标准，该焊缝应评为几级？（II）一、工艺题（共20分。

）1、以下是某锅炉制造厂的锅筒焊缝超声波检验报告，请指出报告填写中的错误并写出正确的答案。

无损检测报告（焊缝）超声检测报告2、厚度为12mm的钢制压力容器对接焊缝中，存在一条长度为10mm，位于Ⅱ区的条状缺陷，根据JB4730-94标准，用超声波探伤，该缺陷应评为几级？2、某容器制造公司一台卧式容器，规格为Ф4600×12200×40㎜，筒体上有一插入式接管，焊缝为全焊透形式，规格为Ф600×34㎜。

UT Ⅱ级规程考试试题1. 按照49 CFR §178.45的规定，水压试验之后，3T钢瓶的筒体部分必须采用标准进行斜射波检测和标准进行直射波检测。

A. ASTM E213B. ASTM E114C. ASTM E165D.ASMT E7092. 按照49 CFR §178.45的规定，制造钢瓶的材料不得有：( )A. 接缝B. 裂纹C. 夹层D. 其它有害缺陷E. 以上均是3. 按照49 CFR §178.37规定，钢瓶如果采用水淬，或者采用冷却速度超过水冷却速度的80％的其它淬火液进行淬火时，每只钢瓶必须进行检测，来查看是否存才淬火裂纹？A. 超声检测B. 磁粉检测C. 着色渗测D. 以上之一4. 水耦合自动超声波测厚时，当水界面的第二次回波在钢界面入射信号和底面信号之间时，应如何处理：( )A. 增加重复频率B. 降低频率C. 降低扫描范围D. 增加水距5. 按照DOT-E 8009规定，3AAX钢瓶应在之后，应对每个钢瓶的圆柱截面按照ASTM标准A-388-95的要求进行检测。

A. 热处理B. 水压试验C. 锻造D. 机加工螺纹6, 超声波测厚时，在哪种情况下会产生较大的误差：( )A. 试验频率以恒定的速率变化。

B. 声波的传播速度与假定的材料常数值偏差较大。

C. 换能器和零件之间用水作耦合剂D. 以上均不会引起误差7. TSNET-48 数字式超声波探伤仪的校准应当用斜射波，在壁厚的槽深上进行。

A. 10%B. 8%C. 5%D. 12.5%8. 直射波水浸检测时，在壁厚的中间位置记录一指示，则操作者下一步应当如何做？( )A. 向他/她的主管报告B. 复核以确保探头到工件的距离(缺陷的深度)正确C. 用另外一个同样的探头检测另外一个同样的工件，看是否有同样的指示。

D. 复核以确保折射角度为45°。

9. 在编制扫查计划时(即扫描设置)，应考虑下列那些参数，作为最低要求？( )A. 声束直径、折射角、波束方向、闸门设置、声束入射点和扫查量。

一.判断是非题(正确的画O，错误的画×，每小题1分，共40分)1.共析钢常温下组织是铁素体F+珠光体P. ( × )2.正火的目的与退火基本相同,主要是细化晶粒均匀组织降低内应力,许多锅炉压力容器用的钢板都是以正火状态供货的. (○ )3.酸性焊条工艺性能良好,成型美观,抗气孔能力强,多用于焊接重要结构,又称为低氢焊条. (× )4.热裂纹发生于焊缝金属凝固末期,一般是焊接完毕即出现,又称为结晶裂纹,弧坑裂纹是常见的热裂纹. (○ )5.对同一材料而言，横波的衰减系数比纵波大得多。

（○）6.超声波入射到异质界面时同种波形的折射角总大于入射角。

（×）7.如超声波频率不便，晶片面积越大，超声场的近场长度越短。

（×）8.球孔的回波声压随距离的变化规律与平底孔相同。

（○）9.声源辐射的超声波，总是在声束中心轴线上的声压为最高。

（×）10.超声波探伤中，发射超声波是利用正压电效应，接收超声波是利用逆压电效应。

（×）11.调节探伤仪“深度细调”旋钮时，可连续改变扫描线扫描速度。

（○）12.斜探头楔块前部和上部开消声槽的目的是使声波反射回晶片处，减少声能损失。

（×）13.双晶探头主要用于近表面缺陷的检测。

（○）14.“灵敏度”意味着发现小缺陷的能力，因此超声波探伤灵敏度越高越好。

（×）15.半波高度法用于测量小于声束截面尺寸的缺陷。

（×）16.目前使用最广泛的探伤仪是A性脉冲反射式超声波探伤仪。

（○）17.曲面工件探伤时，曲率半径越大耦合效果愈好。

（○）18.实际探伤中，为提高扫查速度减少杂波的干扰，应将探伤灵敏度适当降低。

（○）19.采用当量法确定的缺陷尺寸一般小于缺陷的实际尺寸。

（×）20.调节探伤仪的水平旋钮将会改变探伤仪的水平线性。

（×）21.厚钢板探伤中，若出现缺陷的多次反射波，说明缺陷的尺寸一定较大。

高级无损检测技术资格人员材料与加工工艺知识考题汇编选择题(选择一个正确答案)1.线弹性断裂力学中，K1C表示（b）：a.应力强度因子 b.断裂韧性 c.材料的屈服强度 d.工作应力2.线弹性断裂力学理论更适合于研究（d）的脆性断裂：a.低强度钢 b.中强度钢 c.黄铜 d.高强度低韧性钢3.钢被加热产生"过热"时,引起机械性能变化,特别是较大地降低(a)：a.冲击韧性 b.硬度 c.抗拉强度 d.断面收缩率4.碳素钢加热,当超过一定温度时,晶粒剧烈长大,这种现象叫做(a)：a.过热 b.晶粒粗化 c.脱碳 d.过烧5.调质是一种常用的热处理方法，它指的是(a)a.淬火+高温回火b.淬火+高温退火c.淬火+中温回火d.淬火+低温回火6.σ0.2表示(b)：a.屈服强度极限 b.条件屈服极限 c.弹性极限 d.疲劳强度极限7.K1C表示(a)：a.断裂韧性 b.应力场强度因子K1的临界值 c.两者都对8.淬火後及时进行高温回火处理，又称为(c)：a.退火 b.正火 c.调质 d.时效9.形成应力腐蚀损坏的要素是(d)a.材料自身的应力腐蚀敏感性b.腐蚀介质的活性c.应力的大小,种类与状态d.以上都是10.过热与过烧容易在下述那种加工过程中产生?(e)：a.冷拔 b.铸造 c.热处理 d.锻造 e.c和d11.室温冲击韧性的表示符号是(c)：a.σe b.σs c.αk d.HRC12.右图示出的是哪种晶格?(b)a.体心立方晶格b.面心立方晶格c.密排六方晶格13.下面哪种裂纹通常是由于局部过热引起、且呈现为不规则的网状或分散的细线条状？（b）：a.疲劳裂纹 b.磨削裂纹 c.弧坑裂纹 d.热影响区裂纹14.粗糙锻件中的一种缺陷具有下列特征：发生于表面或内部、与锻件温度太低有关、由变形过大而产生、是尺寸不等的直的或不规则的空腔。

这种缺陷是（a）a.锻裂b.疏松c.缩管d.分层15.用来表示被检零件金属的连续性间断的通用术语是（a）a.不连续性b.裂纹c.缝隙d.折叠16.锻造折迭（a）a.可能发生在表面的任何部位，与零件轴线无关b.总是在热中心线上发现c.位于零件表面，与长轴成90°角d.可发生在零件中的任何部位，总是沿着锻造方向延伸17.在尖锐的圆角、缺口、切槽和缝隙处最常发生的缺陷是（a）：a.疲劳裂纹 b.结晶 c.脱碳 d.疏松18.下面哪种铸造缺陷是由于冷却不均匀产生的应力使金属表面断裂而引起的？（b）：a.疏松 b.热裂 c.气孔 d.夹杂19.在厚板、薄板或带材中，由原铸锭中的缩管、夹杂、气孔等经滚轧而变为扁平的平行于外表面的缺陷是（b）a.缝隙b.分层c.裂纹d.折叠20.气孔、欠铸、冷隔和夹渣是由下列哪种工艺引起的缺陷？（c）：a.锻造 b.磨削 c.铸造 d.热处理21.应力腐蚀疲劳裂纹多产生在(d)a.零件的应力集中处b.零件界面急剧变化的尖角,拐角处c.锻件的金属流线截断外露处 d.以上都是22.焊接前对被焊件预热的目的主要是(a)：a.防止气孔产生 b.防止未焊透产生 c.防止夹渣产生 d.以上都不是23.熔化的金属浇铸时,由于飞溅,起浪,浇注间断或来自不同方向的两股金属流会合而引起的缺陷叫做(b)a.裂纹b.冷隔c.白点d.气孔24.一般说来,变形产品中的缺陷取向趋向于(b)：a.无规则 b.沿金属流线方向 c.与工件表面垂直 d.与金属流线垂直25.对材料施加应力并在释放应力后不至导致材料永久变形的最大单位应力叫做(d)a.材料的弹性特性b.材料的泊松比c.材料的杨氏模量d.材料的弹性极限26.在材料的弹性极限内,应力与拉伸之比称为(d)：a.杨氏模量 b.弹性模量 c.折射率 d.a 和b都对27.金属的宏观缺陷是指(a)a.肉眼可见或使用不超过10X放大倍数的放大镜下观察到的缺陷b.10X以上放大倍数的显微镜下观察到的缺陷c.用扫描电子显微镜观察到的缺陷d.250X放大倍数的光学金相显微镜下观察到的缺陷28.铝铆钉应在何种热处理状态下用于铆接?(b)：a.退火 b.淬火 c.淬火+时效 d.固溶时效29.超高强度钢的特点是(b)：a.强度高,韧性好 b.强度高,断裂韧性低 c.塑性好,冲击韧性低 d.强度高,硬度低30.焊缝中的显微组织相当于(b)：a.锻造组织 b.铸造组织 c.脆性组织 d.冷作硬化31.焊接冷裂纹产生的主要原因是(d)：a.有脆硬组织存在 b.焊缝中含氢量过高 c.焊接残余应力较大 d.以上都是32.焊接接头具有(d)的特点：a.组织性能不均匀 b.存在应力集中和残余应力 c.容易产生各种焊接缺陷 d.以上都是33.常见的焊缝缺陷有(h)：a.气孔 b.未熔合 c.未焊透 d.弧坑裂纹 e.冷裂纹 f.热裂纹 g.夹渣 h.以上都是34.焊前预热的目的是(d)：a.减缓焊接接头的冷却速度 b.有助焊缝中的氢向外逸出 c.减少焊接应力 d.以上都是35.造成疲劳损坏的应力是(a)：a.交变应力 b.恒定应力 c.超高应力 d.残余应力36.容易产生残余型芯撑缺陷的工件是（c）：a.焊接件 b.锻件 c.铸件 d.以上都不是37.含碳量为2.3%的铁碳合金称为（d）：a.亚共析钢 b.过共晶铁 c.共晶铁 d.以上都不是38.低合金钢中的合金元素总量一般低于（b）：a.3% b.5% c.10% d.20%39.外形不规则而内部晶格方位基本一致的颗粒，称为（d）：a.单晶体 b.多晶体 c.晶胞 d.晶粒40.可锻铸铁是（c）a.可以进行锻造的铸铁b.在熔化的铁水中加入球化剂，使游离石墨呈团絮状的一种铸铁c.把白口铸铁在固态下经长时间石墨化退火处理而得到团絮状石墨的一种铸铁d.经等温淬火处理后的铸铁41.日本工业标准的代号是（d）：a.JAS b.BS c.NDIS d.以上都不是42.当前国际上标准化的基本动态是（d）a.各国积极采用国际标准作为本国的国家标准b.各国积极推荐本国标准作为国际标准c.按照标准规定的技术要求积极推行产品认证制度d.以上都是43.钢中最基本的相体是（d）：a.奥氏体 b.铁素体 c.渗碳体 d.以上都是44.完整地反映金属晶格特征的最小几何单元叫做（c）：a.晶粒 b.晶格 c.晶胞 d.晶界45.会对钢产生腐蚀的介质一般有（d）：a.各种酸硷 b.大气、海水 c.盐类 d.以上都是46.压力加工工艺的挤压方法属于（c）：a.自由锻 b.胎模锻 c.特种锻 d.模锻47.焊接时，引弧处最容易产生（d）：a.夹杂 b.裂纹 c.未焊透 d.气孔48.合金元素总含量3-5%的钢是（b）：a.普通低合金钢 b.中合金钢 c.低合金钢 d.高合金钢49.金属材料内部原子的排列决定材料的（d）：a.机械性能 b.物理性能 c.化学性能 d.以上都是50.法国国家标准的代号是（c）：a. b.BS c.NF d.FN51.金属在凝固后形成许多外形不规则的小晶体，通常称为（a）：a.晶粒 b.晶格 c.晶胞 d.晶界52.按金相组织分，不锈钢除有奥氏体、马氏体、铁素体不锈钢外，还有（d）不锈钢a.珠光体b.贝氏体c.珠光体+渗碳体d.奥氏体+铁素体53.偏析是指化学成分的不均匀，高于钢锭或铸件中平均化学成分（杂质和合金元素）的偏析叫做（b）a.负偏析b.正偏析c.V型偏析d.晶内偏析54.压力加工中随变形方向形成的纤维组织，就是被拉长成线状的（a）a.晶界杂质b.缩孔c.密集气孔d.非金属夹杂55.焊接时由于坡口钝边间隙太小或焊条运动速度过快，坡口角度小，焊条运动角度不对，以及电弧偏高等原因，可能产生的缺陷是（e）：a.未熔合 b.条状夹杂 c.未焊透 d.气孔 e.a 和b都可能56.为了使某种中碳钢获得良好的综合机械性能，在淬火后进行500-650℃的高温回火，这种热处理方法叫做（d）a.正火b.退火c.氮化d.调质57.应力腐蚀和疲劳腐蚀都是金属材料在腐蚀和应力共同作用下引起的破坏现象，它们的主要不同之处，在于疲劳腐蚀的应力是（b）：a.残余应力 b.高变应力 c.剪应力 d.拉应力58.金属材料变形的机理是组成金属的晶粒之间产生下列现象的结果（e）a.再结晶b.滑移c.晶粒扭曲d.晶格畸变e.b和c都是59.铸钢件的缩孔是在下述阶段中形成的（e）：a.固态收缩 b.凝固收缩 c.凝固以后 d.液态收缩 e.b和d都是60.锻钢件在高温下表面发生剥落而损伤，那是由于它的（c）a.导热性差b.耐高温性差c.抗氧化性差d.耐腐蚀性差61.用冲击力或压力使加热的金属在上下两个模块之间变形，以获得所需形状的锻件，这种方法称为（c）a.轧制b.挤压c.模锻d.自由锻62.钢在热处理过程中形成裂纹的主要原因，除了原材料缺陷和热处理工艺不当外，还有（a）a.零件几何形状的影响b.锻件尺寸大小c.零件过烧d.零件含碳量过高63.断裂力学的应力强度因子K1=ασ(πa)1/2，式中的a表示（d）a.临界裂纹尺寸b.工件厚度尺寸c.探头大小d.裂纹尺寸64.断裂力学中，会不会引起构件应力腐蚀的临界断裂力学参量是K1scc，它被称为（c）a.疲劳界限应力强度因子b.应力强度因子c.应力腐蚀界限应力强度因子d.应力腐蚀疲劳强度65.金属晶体随着温度变化，可以由一种晶格转变到另一种晶格，这种现象称为（d）a.再结晶b.晶格位错c.晶格畸变d.同素异晶66.调质是一种常用的热处理方法，它的主要作用是（b）a.提高强度与塑性b.提高韧性与塑性c.降低硬度，提高塑性d.消除内应力，提高硬度67.焊缝中的裂纹主要会引起（e）：a.应力集中 b.焊缝组织变化 c.接头断裂 d.腐蚀破坏 e.a和c都是68.钢在锻造过程中形成裂纹的主要原因是（e）a.冶金缺陷b.热处理不当c.非金属夹杂d.锻造工艺不当e.a和d都是69.分层缺陷常发生在（c）：a.锻件内 b.焊接件内 c.钢板内 d.铸件内70.电渣焊的主要特点之一是（d）：a.设备简单 b.适应性强 c.操作灵活 d.生产效率高71.下列钢的牌号中，属于普通碳素钢的是（c）：a.40# b.20Cr c.B3 d.T1272.下列材料中属于奥氏体不锈钢的是（b）：a.2Cr13 b.1Cr18Ni9Ti c.Cr17 d.35Si2Mn2HOV73.所谓优质碳素钢，是指硫、磷含量为下述数值的钢（b）a.硫≤0.055%，磷≤0.045%b.硫≤0.040%，磷≤0.040%c.硫≤0.030%，磷≤0.035%d.以上都不是74.铸铁牌号KmTQMn6是一种（c）：a.耐磨铸铁 b.抗磨白口铸铁 c.抗磨球铁 d.耐热球铁75.铸铁牌号KIZ60-3是一种（d）：a.灰口铸铁 b.球墨铸铁 c.铁素体可锻铸铁 d.珠光体可锻铸铁76.铸铁件的热处理方法有（e）：a.退火 b.正火 c.淬火 d.回火 e.a和b都是填空题部分1.抗拉强度在60Kg/mm2以上之高强度钢应在焊接完成经过至少(48)小时后再执行检测2.锻件中的一种缺陷"白点"(又称"发裂")实际上是裂纹,它是由于钢水中含有(氢原子),锻造后快速冷却,(氢气)来不及逸出,产生很大的变形应力,热处理时又产生相变应力和热应力从而形成白点缺陷3.产生应力腐蚀裂纹的三要素是(材料的应力腐蚀敏感性),(作用应力的大小与状态),(腐蚀介质的活性)4.高强度钢采用酸洗法去除表面氧化皮后,应注意立即进行(除氢)处理,防止产生(氢脆)现象5.珠光体是(铁素)体与(渗碳)体的机械混合物6.在热处理工艺中,常把淬火+高温回火又称为(调质)处理7.常见的焊接方法有(电弧焊),(电渣焊),(电阻焊),(气焊),(钎焊),(摩擦焊),(电子束焊),(激光焊),(超声波焊接)等8.金属材料的常规机械性能包括(强度),(弹性),(塑性),(韧性),(硬度),(疲劳)等主要项目9.热处理方法主要有(淬火),(退火),(正火),(调质),(回火),(表面处理)等10.在材料中存在(缺陷),或者材料的截面形状有(急剧变化)时,最容易形成应力集中,特别是应力方向与缺陷的延伸方向(垂直)时,应力集中程度最大11.按照锻造中使用的工具划分，金属材料的锻造方法可以分为(自由锻)、(模锻)、(胎模锻)和(特种锻)12.焊接是用（局部加热）或（加热）或者两者兼之的方法，使（两块分离的部件）连接成为一个（牢固整体）的过程13.固态合金的三种主要相结构是（固溶体）、（金属化合物）、（机械混合物）14.按照不同的观察手段和需要，金属组织可分为（宏观或低倍）组织、（高倍或显微）组织、（电镜显微）组织15.焊接接头一般包括（焊缝）、（熔合区）和（热影响区）三部分16.钢中的非金属夹杂物主要来自两个方面，即（内在夹杂物）和（外来夹杂物）17.钢中最基本的金相组织是(奥氏体)、(铁素体)、(渗碳体)和(马氏体)18.BS标准是(英)国的(国家)标准；DIN标准是(德)国的(国家)标准；ASTM标准是(美)国的(材料试验协会)标准19.形成钢材“白点”缺陷的主要因素是（含过量的氢）、（内应力）以及（化学成分）20.金属制造过程中的体积收缩可分为（液态收缩）、（凝固收缩）和（固态收缩）三个阶段21.焊接过程中形成的热裂纹是在金属由液态到固态的（结晶过程）中产生的，大多存在于（焊缝金属）中22.任何金属在外力作用下引起变形和破坏的过程，大致分为：（弹性变形）阶段、（弹性-塑性变形）阶段，然后发生（韧性）断裂或者（脆性）断裂23.用冲击力或压力使金属在上下两个砧子之间成形，以获得所需形状的锻件，这种压力加工叫（自由锻）24.常见的金属晶格有（体心立方）晶格、（面心立方）晶格和（密排六方）晶格25.国际上大多数国家的标准都采用专用的代号，例如美国国家标准代号为（ANSI），英国国家标准代号为（BS），前苏联国家标准代号为（гост），德国国家标准代号为（DIN），法国国家标准代号为（NF）等26.锻件中的一种缺陷"白点"(又称"发裂")实际上是裂纹,它是由于钢水中含有(氢原子),锻造后快速冷却,(氢气)来不及逸出,产生很大的变形应力,热处理时又产生相变应力和热应力从而形成白点缺陷，可以概括形成钢材“白点”缺陷的主要因素是（含过量的氢）、（内应力）以及（化学成分）27.受压容器焊后热处理的主要目的是（降低残余应力）、（淬硬区软化）、（降低含氢量提高韧性和蠕变强度）、（稳定结构尺寸）等28.焊接接头根部熔敷金属与母材金属未熔化在一起称为（未熔合）29.普通碳素钢和低合金钢的金相组织主要有（珠光体）、（铁素体）、（渗碳体）、（马氏体）等30.碳素钢中除铁以外的主要化学元素有（碳）、（硅）、（锰）、（硫）、（磷）等31.16MnR是（低合金压力容器）钢，其中16表示（≤16%C）32.按《压力容器安全监察规程》规定，压力容器焊缝或热影响区表面不允许有（裂纹）、（气孔）、（弧坑）和（肉眼可见的夹渣）等缺陷33.被焊工件刚性大时，焊后焊接变形（大），而焊接应力（小）34.钢中的碳是一种强化元素，随着含碳量增加，钢的强度和硬度（增高），但塑性（降低），当含碳量达到0.3%时，再继续增加时，钢的可焊性（变差），并且还容易导致（裂纹）缺陷产生35.对于低温（≤-20℃）容器所用的材料，除提供常温机械性能之外，还应提供（夏比“V”型缺口试样冲击值）和（脆性转变温度）36.《热水锅炉安全技术监察规程》规定：锅炉受压元件的制造应符合锅炉专业技术标准的有关规定。

UTII级闭卷试题（仅供借鉴）UTⅡ级闭卷试题一、是非题（对的打√错的打×，每小题1.5分、共30分）1．如材质相同，细钢棒（直径〈A）与钢锻件中的声速相同。

（）2．超声波垂直入射到异质界面时，界面一侧的总声压等于另一侧的总声压。

（）3．圆晶片斜探头的上指向角小于下指向角。

（）4．板波中的SH波是质点振动方向和垂直板波的表面横波。

（）5．在其他条件相同的条件下，钢中的缺陷回波比铝中缺陷回波高。

（）6．聚焦探头的焦距应小于近场长度。

（）7．探伤采用低频是为了改善声束指向性，提高探头灵敏度。

（）8．增益10dB就是信号强度放大100倍。

（）9．B型显示能够展现工件内缺陷的埋藏深度。

（）10．探伤仪的扫描电路即为控制探头在工件探伤面上扫查的电路。

（）11．厚焊缝采用串列法扫查时，如焊缝余高磨平，则不存在死区。

（）12．当焊缝中的缺陷与声束成一定角度时，探测频率较高时，缺陷回波不易被探头接收。

（）13．普通碳素钢和优质碳素钢的区别在于含碳量不同。

（）14．为了消除焊缝残余应力，改善焊接接头的机械性能，把工件加热至适当温度并保温一定时间，然后缓慢冷却，这一过程叫焊后热处理。

（）15．锅炉压力容器采用熔化电渣焊方法进行焊接时，由于焊接结晶粗大，超声波传导的各向异性，必须在正火后，方可进行超声波探伤。

（）16．若1mx1m钢板中只有10mm长的一处裂纹，该钢板可评I级。

（）17．利用双晶直探头确定缺陷的边界或指示长度时，探头移动方向应与探头的分割面相垂直。

（）18．JB4730-94仅适用于壁厚大于等于50mm的压力容器用碳钢和低合金钢锻件的超声波检测。

（）19．钢焊缝超声检测中，波幅在判废线或判废线以上的缺陷应予以判废和返修，但无须测长。

（）20．斜探头超声检测时，若探头前部磨损量较大，则K值会减小。

（）二、选择题（每题1.5分、共30分）1．超声波的波长A．与介质的声速和频率成正比B．等于声速与频率的乘积C．等于声速与周期的乘积D．与声速和频率无关2．在液体中唯一能传播的声波波形是A．剪切波B．瑞利波C．压缩波D．兰姆波3．在下列不同类型超声波中，哪种波的传播速度随频率的不同而改变A．表面波B．板波C．疏密波D．剪切波4．在同一界面上，声强透射率T与声压反射率r之间的关系是A．T=1-r2 B．T=r2C．T=1+r D．T=1-r5．在探测条件相同的情况下，面积之比为2的两个平底孔，其反射波高相差A．3 dB B．6dB C．9dB D．12dB6．在探测条件相同的情况下，直径比为2的两个空心圆柱体，其两底面回波相差A．12dB B．9dB C．6dB D．3dB7．采用声透镜方式制作聚焦探头时，设透镜材料为介质1，欲使声束在介质中聚焦，选用平凹透镜的条件是A．Z1＞Z2 B．C1＜C2C．C1＞C2D．Z1＜Z2 8．CSK-IA试块将IIW试块的φ50孔改为φ40、φ44和φ50台阶孔，其目的是A．测定斜探头K值 B．测定直探头盲区范围C．测定斜探头分辨率D．以上全部9．有的半圆试块在中心侧壁开有5mm深的切槽，其目的是A．标记试块中心B．获得R曲面等距离反射波C．消除边界效应D．以上全部10．普通低碳钢经消除应力退火后，金相组织A．完全重结晶 B．无变化C．是珠光体D．是马氏体。
