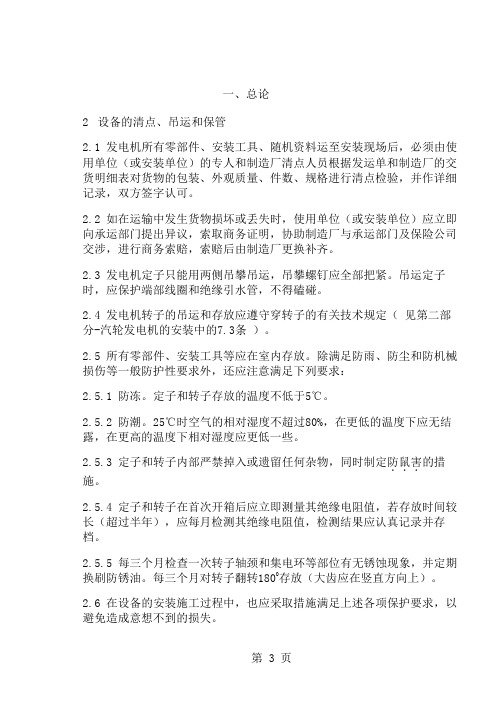

一、总论2设备的清点、吊运和保管2.1 发电机所有零部件、安装工具、随机资料运至安装现场后，必须由使用单位（或安装单位）的专人和制造厂清点人员根据发运单和制造厂的交货明细表对货物的包装、外观质量、件数、规格进行清点检验，并作详细记录，双方签字认可。
2.2 如在运输中发生货物损坏或丢失时，使用单位（或安装单位）应立即向承运部门提出异议，索取商务证明，协助制造厂与承运部门及保险公司交涉，进行商务索赔，索赔后由制造厂更换补齐。
2.3 发电机定子只能用两侧吊攀吊运，吊攀螺钉应全部把紧。
吊运定子时，应保护端部线圈和绝缘引水管，不得磕碰。
2.4 发电机转子的吊运和存放应遵守穿转子的有关技术规定（见第二部分-汽轮发电机的安装中的7.3条）。
2.5 所有零部件、安装工具等应在室内存放。
除满足防雨、防尘和防机械损伤等一般防护性要求外，还应注意满足下列要求：2.5.1 防冻。
定子和转子存放的温度不低于5℃。
2.5.2 防潮。
25℃时空气的相对湿度不超过80%，在更低的温度下应无结露，在更高的温度下相对湿度应更低一些。
2.5.3 定子和转子内部严禁掉入或遗留任何杂物，同时制定防鼠害．．．的措施。
2.5.4 定子和转子在首次开箱后应立即测量其绝缘电阻值，若存放时间较长（超过半年），应每月检测其绝缘电阻值，检测结果应认真记录并存档。
2.5.5 每三个月检查一次转子轴颈和集电环等部位有无锈蚀现象，并定期换刷防锈油。
每三个月对转子翻转180O存放（大齿应在竖直方向上）。
2.6 在设备的安装施工过程中，也应采取措施满足上述各项保护要求，以避免造成意想不到的损失。
3 施工要求3.1 承担该型发电机安装工作的安装单位，安装前必须熟悉我公司所提供的图纸、技术文件及资料，针对每道工序的安装技术要求制定相应的技术措施和安全措施，以保证安装质量和人身、设备安全。
冬季施工时，应将发电机定子线圈、发电机定子出线、氢气冷却器中的存水吹干并充氮气，以防止存水结冰膨胀而损坏设备。

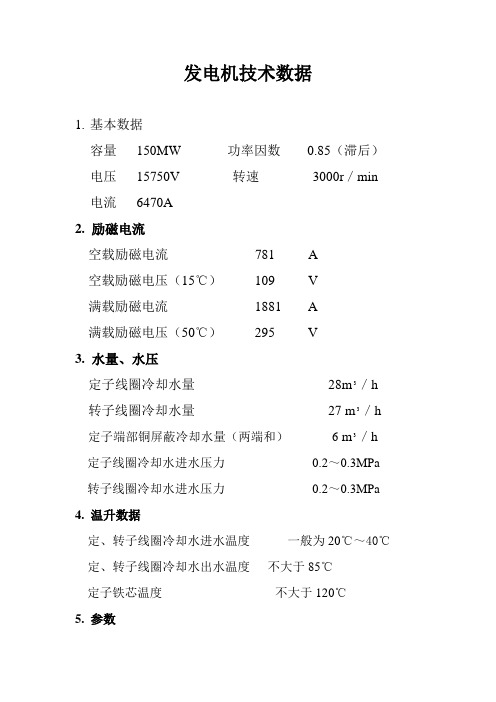

发电机技术数据1.基本数据容量150MW 功率因数0.85（滞后）电压15750V 转速3000r／min 电流6470A2. 励磁电流空载励磁电流781 A空载励磁电压（15℃）109 V满载励磁电流1881 A满载励磁电压（50℃）295 V3. 水量、水压定子线圈冷却水量28m3／h 转子线圈冷却水量27 m3／h 定子端部铜屏蔽冷却水量（两端和）6 m3／h 定子线圈冷却水进水压力0.2～0.3MPa 转子线圈冷却水进水压力0.2～0.3MPa 4. 温升数据定、转子线圈冷却水进水温度一般为20℃～40℃定、转子线圈冷却水出水温度不大于85℃定子铁芯温度不大于120℃5. 参数同步电抗Xd 173.2％瞬变电抗Xd/23.7％超瞬变电抗Xd//16.8％负序电抗X220.5％零序电抗X6.4％定子电阻（15℃）0.00302Ω／相转子电阻（15℃）0.137Ω6. 时间常数Td0 定子绕组开路时转子的时间常数7.16 S T/d3 三相突然短路时电流瞬变分量的衰减时间常数0.982S T/d2 二相突然短路时电流瞬变分量的衰减时间常数 1.64 S T/d1 单相突然短路时电流瞬变分量的衰减时间常数 1.81 ST//d三相（或两相、单相）突然短路时电流瞬变分量的衰减时间常数0.035 STa3三相突然短路时定子非周期性电流的衰减时间常数（不计饱和）（两相突然短路时Ta2＝Ta3）0.267STa3H 三相突然短路时定子非周期性电流的衰减时间常数（计及饱和）（两相突然短路时Ta2H＝Ta3H ）0.214S Ta1 单相突然短路时定子非周期性电流的衰减时间常数（不计饱和）0.189STa1H 单相突然短路时定子非周期性电流的衰减时间常数（计及饱和）0.152S 7. 空气冷却器散热能力1000KW循环水量400t／h循环水进水压力0.1～0.3MPa 空气冷却器最高进水温度一般为33℃8. 发电机空气冷却量25 m3／S双水能冷汽轮发电机定转子系统技术数据1. 水系统技术数据1.1 发电机定子线圈流量28 m3／h1.2 发电机定子压圈流量每端4 m3／h1.3 发电机转子线圈流量26 m3／h1.4 定转子冷却水进水温度20～45℃1.5定转子冷却水进水压力≤0.3MPa1.6定转子冷却水电导率≤5 s／cm2.水系统主要技术参数2.1 单机单吸清水离心泵型号： DFB100－80－230流量： 70 m3／h扬程：70m2.2 水泵电动机型号：Y200L1－2功率：30KW转速：2900r／min电源：380V AC 三相50HZ 2.3 冷水器冷却面积：44.8m2热交换功率：1300KW管壳侧压力损失：≤0.05MPa生水水量：160 m3／h生水进水温度：≤33℃（最高38℃）2.4 水箱水箱容积：2.3 m3磁性翻板式液位计：L＝8002.5 过滤器冷水器出口处：圆筒网布式或自洁式法兰接口通径Dg80发电机进口处：斜插冲孔式法兰接口通径Dg65 2.6 电导率仪型号：DDG－9301C电导常数：K＝0.01电源：220V 50HZ 单相15W。
附件一山东里能集团煤炭地下气化示范工程2×300M W机组汽轮机技术协议（编号：销技2003/040）供方:上海汽轮机有限公司需方：山东里能集团有限责任公司设计方：华北电力设计院二零零三年五月二十九日目录1．技术协议书依据及有关文件2．厂址条件及设备使用条件3．汽轮机主要技术规范及性能4．本体结构设计要求及参数5．汽封、本体疏水、排汽缸喷水和润滑油系统的设计要求和技术规范6．汽机调节及保安系统7．性能保证值8．性能试验及其他协议9．机组的启动及运行要求10．供货及设计分工11．规程、标准、工厂检查和试验见证及产品质量保证12．资料交换13. 售后服务14．设计联络会15. 附加说明附页供货范围山东里能集团有限责任公司2×300MW汽轮机技术协议书1．协议书依据及有关文件1.1 协议书依据本协议是订货合同的组成部分，与合同同时生效，具有同等效力。
2．厂址条件及设备使用条件2.1 厂址条件2.1.1 设备安装地点：山东省济宁市以西10km。
2.1.2 电厂海拔高度：39.8m(黄海基准)2.1.3 电厂气温：年平均13.9℃2.14年平均气压101310Pa(待定)2.15 多年平均风速 2.9m/s(待定)2.16 30年最大10分钟平均风速 24.4m/s(待定)2.1.7年平均相对湿度：69%2.1.8 历年极端最高气温：41.6℃2.1.9 历年极端最低气温：-19.4℃2.1.7 地震烈度：7度（按7度设防）2.2 设备使用条件2.2.1 机组运行方式：定压或变压运行。
变压运行负荷范围为18~85%额定功率。
2.2.2 机组布置方式；汽轮发电机组室内纵向布置，从机头向发电机方向看，润滑油管道布置待定。
2.2.3 负荷性质：带基本负荷并可调峰运行，调峰范围为40%~100%额定负荷，满足两班制运行的要求。
2.2.4 机组安装检修条件：机组运转层标高为12.6m；最大起吊高度要求主钩距运转层11m（包括横担高度3m）；最大起吊重量，低压外缸下部92.6t。
无动柴油发电机组技术参数：机组型号 :300KW ；柴油机品牌:无锡动力；柴油机型号：WD258TD30；汽缸数：6；常用功率：309KW；备用功率：340KW额定燃油耗(g/KW.h) ：213；缸径*行程(mm) ：135*150冷却方式：闭式水箱冷却；发电机厂家：上海斯坦福电机型号：无刷自励磁；电压(V) ： 400/230V额定电流(A) ：540；频率(HZ) ：50转速(r/min) ：1500；相数：三相四线;功率因素：0.8滞后;重量(kg) : 3300;尺寸(mm) :3000*1500*1800发电机基本配置：1.发动机部分：柴油滤清器、空气滤清器、机油滤清器、自充电系统2.发电机部分：空气开关、机组控制屏3.水箱散热器4.钢制底座5.减振垫6.附件部分：消声器、蓄电池、电池线、备件箱。
7.技术文件：柴油机及发电机原厂技术文件、发电机组说明书、测试报告等质保期：国内,一年或运行1000小时（先到为准），由于产品质量问题实行免费维修或换件，终身有偿服务（易损件、常用件、人为损坏、疏忽保养等均不在保修范围内）。
本厂是专业生产15KW—2000KW国产、进口柴油发电机组专业制造企业，严格按GB/T2820-1997标准组织生产。
主要产品有：半自动、全自动、低噪音、二轮、四轮移动式柴油发电机组，规格从15—2000KW 70余种。
另制作组装进口康明斯、沃尔沃、奔驰柴油发电机组、配西门子、马拉松、斯坦福发电机，可作为宾馆、工矿、农村、山区、野外作业、企事业、机关、学校或专业户的动力和照明之用。
本厂坚持优质华昌品牌，优良服务赢天下顾客，以优质的产品，周到的服务，与新老顾客共创新高。
华中宏泰上柴发电机组全部选用正宗上柴股份有限公司生产的发动机配套无刷全铜发电机组装而成,每台发电机组都可以短时间超载10%使用.本公司郑重承诺,每台上柴发电机组出厂前都经过公怀的严格检测,保证质量,全国联保。

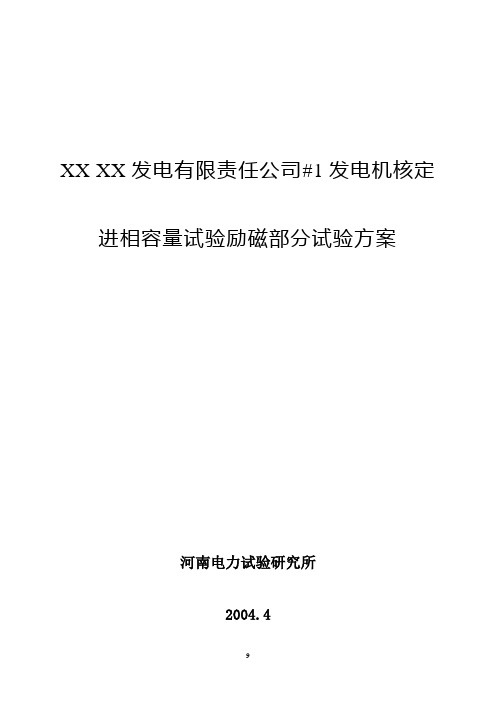

XX XX发电有限责任公司#1发电机核定进相容量试验励磁部分试验方案河南电力试验研究所2004.4XX XX发电有限责任公司#1发电机核定进相容量试验励磁部分试验方案一、#1发电机励磁调节器简介XX电厂两台发电机使用东方电机厂生产的300MW发电机，励磁调节器为英国罗罗公司生产的TMR-AVR型微机励磁调节器。
