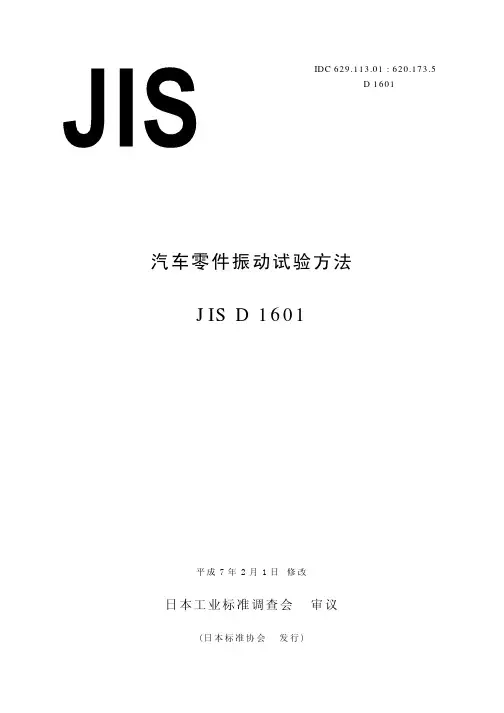

IDC 629.113.01 : 620.173.5D 1601汽车零件振动试验方法JIS D 1601平成7年2月1日修改日本工业标准调查会审议(日本标准协会发行)日本工业标准JIS汽车零件振动试验方法D1601-19951．适用范围 本标准规定了汽车零件(以下称零件)的振动试验方法。
2．试验种类 试验种类分以下几类。
⑴ 共振点检测试验 求零件共振振动频率的试验⑵ 振动性能试验 研究施振时零件性能的试验⑶ 振动耐久试验 研究以一定的振动频率激振，相对于振动的零件耐久性的试验⑷ 扫描振动耐久试验 研究按同样的比例连续增减振动频率激振，相对于振动的零件耐久性的试验3．振动条件分类 振动性能试验及振动耐久试验的振动条件分以下几种。
⑴ 零件的振动条件，按被安装的汽车的种类分：1种 主要指轿车系列2种 主要指公共汽车系列3种 主要指货车系列4种 主要指二轮汽车系列⑵ 零件振动条件按，被安装的状态分：A种 安装在车体或悬架装置的弹簧上，振动较小时B种 安装在车体或悬架装置的弹簧上，振动较大时C种 安装在发动机上，振动较小时D种 安装在悬架装置的弹簧下和安装在发动机上，振动较大时，振动条件分类及相应产品示例如参考表1。
4．试验条件4.1试验顺序 试验按共振点检测试验，振动性能试验，振动耐久试验或扫描振动耐久试验的顺序 进行。
不过，共振点检测试验和振动性能试验，或共振点检测试验和振动性能试验及扫描振动耐久试验同时进行也可以。
4.2 零件的安装 零件安装在振动试验台上的状态原则上应接近于零件的使用状态。
4.3 零件的动作 试验原则上要按零件的动作状态进行。
4.4 施振方法 相对于零件的安装状态，按顺序施加上下、左右、前后垂直的简谐振动。
但是，简谐振动的高次谐波含有率⑴，原则上在振动加速度的25％以内。
注⑴：简谐振动的高次谐波含有率的计算如下：⑴以正弦波振动的振动加速度±a(m/s2)，按下式计算：a=Kf2A×10-3其中，K=2π2≈19.74f：振动频率（Hz）A：全振幅（mm）24附图2 振动频率67Hz时的振幅7D 1601 1995附图3 振动频率133Hz时的振幅8附图4 振动频率167Hz时的振幅9附图5 振动频率200Hz时的振幅10附图6 振动频率400Hz时的振幅1112。
项目六发动机特性学习目标：重点掌握发动机的负荷特性、速度特性、万有特性及柴油机调速特性的定义。
理解各个特性曲线的变化趋势及原因；各个曲线的正式成立和位置对发动机的性能有何影响；柴油机安装调速器的原因。
了解柴油机和汽油机特性曲线的异同点及形成原因；万有特性的应用；两级式调速器和全程式调速器对柴油机性能的影响及各自的特点。
本项目是本课程的重点之一。
发动机经常在较大的负荷和转速范围内工作，仅了解某点或几点的性能指标和参数，往往是不够的，而需要了解在整个工作范围内的变化规律和发展趋势。
任务一发动机工况、性能指标与工作过程参数的关系一、工况发动机的运行情况，简称工况。
工况以功率Pe和转速n来表示。
根据发动机的用途，其工况可分为以下几类：（1）恒速工况 n=常数，如发电机组中的发动机，其转速基本保挂持不变，功率Pe随负荷而变化，称为线工况。
（2）螺旋桨工况作为船舶主机的柴油机按推进特性工作，柴油机功率与转速的立主成正比Pe=kn3，k为比例常数，见图中的曲线2。
（3）面工况汽车在运输作业时，发动机的功率Pe和转速n都在很大的范围内变化。
如图中阴影所示，曲线3中发动机在各种转速下所能发出的最大功率。
（4）点工况内燃机的转速n及功率P e均近似不变，如内燃机作为排灌动力。
二、发动机特性发动机性指标随着调整情况及运转工况变化而变化的关系称为发动特性，特性用曲线表示称为特性曲线。
其中随着调整情况而变化又称为调整特性。
发动机的性能特性包括负荷特性、速度特性、万有特性、空转特性等，速度特性又包括外特性和部分速度特性。
三、发动机性能指标与工作过程参数的关系发动机的有效指标P me、T tq、Pe、be、B与工作过程参数的关系如下列诸式：平均有效压力有效功率有效转矩燃油消耗率小时耗油量要了解上述指标随工况变化的情况，就必须分析ηv、ηi、ηm、α随工况的变化。
四、发动机功率标定根据国家标准CB1105.1─1987《内燃机台架性能试验方法》的规定，内燃机标定功率依不同用途分类如下：（1）15min功率适用于汽车、军用车辆、摩托车的发动机功率的标定。
该试验是模拟控制器部件在汽车行驶工作期间的振动负荷。
测试部件的振动耐受能力，以评估部件抗振性能和稳定性。
1.1 说明本标准适合车载控制器产品的振动测试，也适合本公司生产的或采购的其它车载电子产品。
本标准适用于产品SOP定型评判，以及外购车载电子产品的采纳评判。
1.2 相关定义2.0 试验振动试验根据车载安装部位的不同进行选择，并叠加温度循环。
2.1用于安装在发动机上的控制器2.1.1正弦振动试验依照IEC 60068-2-6 标准执行激励，按照以下参数进行试验：图1：用于发动机安装件的正弦振动曲线2.1.2宽带噪声振动试验依照IEC 60068-2-64 标准执行激励，按照以下参数进行试验：图2：用于发动机安装件的宽带噪声振动曲线2.2 用于安装在车身上（簧上质量）的控制器2.2.1 宽带噪声振动试验依照IEC 60068-2-64 标准执行激励，按照以下参数进行试验：图3：用于车身安装件的宽带噪声振动试验曲线2.3 用于安装在底盘上（簧下质量）的控制器依照IEC 60068-2-64 标准执行激励，按照以下参数进行试验：图4 ：用于底盘安装件的宽带噪声振动试验曲线2.4 温度叠加循环在上述试验中叠加温度变化。
以模拟真实车辆运行情况下的振动和温度环境。
温度曲线如下图：图5：温度叠加曲线温度循环周期为480分钟，其中135分钟至420分钟为振动叠加区间，每480分钟循环一次，直到累计振动时间大于振动试验要求的时长。
2.4.1 不同安装部位的温度要求对于不同安装部位，温度叠加参数如下：2.5 要求试验期间和试验后，控制器均须达到功能状态A级。
3.0本标准的阶段性实施由于目前公司量产的产品均未进行该试验，且实验室装备水平尚未达到要求，以及预留整改时间等原因，拟分阶段实施本标准。
3.1振动评判级别为了更好地逐步实施本标准，过度阶段引入振动评判级别的概念，不同阶段实施不同的振动评判级别，逐步达到标准要求。
动力总成刚体模态名称简介动力总成是指汽车中负责提供动力的部分，包括发动机、变速器、传动轴和差速器等组成的系统。
而刚体模态则是指刚体在振动过程中产生的模态，即固有频率和振型。
动力总成刚体模态名称就是指动力总成在振动过程中的固有频率和振型的名称。
动力总成刚体模态名称对于汽车工程师来说非常重要，它可以帮助工程师了解动力总成的振动特性，从而优化设计和改进性能。
在汽车设计和制造过程中，动力总成的振动问题会直接影响到汽车的舒适性、稳定性和耐久性。
动力总成刚体模态名称的确定需要进行实验和分析，通过测量和计算动力总成在不同频率下的振动响应，可以确定其固有频率和振型。
这些固有频率和振型的名称可以帮助工程师更好地理解动力总成的振动特性，并制定相应的改进措施。
动力总成振动分析动力总成的振动分析可以通过试验和数值模拟两种方法进行。
试验方法通常使用振动传感器和数据采集系统进行振动测量，可以直接获取动力总成在不同频率下的振动响应。
数值模拟方法则是通过建立动力总成的数学模型，使用有限元分析等方法进行计算，得到动力总成的振动特性。
试验方法的优点是直观、准确，可以真实地反映动力总成的振动情况。
但是试验方法需要耗费大量的时间和资源，并且受到环境条件的限制。
数值模拟方法则可以在计算机上进行，可以快速得到动力总成的振动特性，并且可以进行参数优化和设计改进。
但是数值模拟方法的准确性受到模型的精度和输入数据的影响。
无论使用哪种方法，动力总成的振动分析都需要考虑以下几个方面：1. 动力总成的结构和材料动力总成的结构和材料对其振动特性有着重要影响。
不同的结构形式和材料特性会导致不同的固有频率和振型。
因此，在振动分析中需要准确描述动力总成的结构和材料特性。
2. 动力总成的边界条件动力总成在振动分析中需要考虑其边界条件，即与其他部件的连接方式和约束情况。
边界条件的不同会导致动力总成的振动特性发生变化。
因此，在振动分析中需要准确描述动力总成的边界条件。
发动机台架振动噪声试验规湖南大学先进动力总成技术研究中心1.适用围本标准适用于缸径100mm以，功率在150kW以的往复活塞式发动机。
2.规性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
2.1 GB/T 1859-2000 往复式燃机辐射空气噪声测量工程法及简易法。
2.2 GB/T 6072.1-2000 往复式燃机性能第1部分：标准基准状况，功率、燃油消耗和机油消耗的标定及试验方法。
2.3 GB/T 6072.3-2008 往复式燃机性能第3部分：试验测量。
3.试验目的在发动机消声室试验台架上进行发动机振动噪声测试，评价发动机振动噪声水平。
4.测试设备4.1传声器应该符合GB/T3785规定的1级仪器要求，其测量装置必须至少覆盖20Hz～20000Hz的频率围。
4.2加速度传感器应该符合GB/T3785规定的1级仪器要求，其测量仪器频率围至少为10Hz～2000Hz，并应包括发动机最低稳定转速到lO倍最高转速的激励频率。
4.3 传声器、加速度传感器在测量前必须进行标定。
4.4测量前后，仪器应该按照规定进行校准，两次校准值不应超过1dB。
4.5 发动机转速的测试仪器的准确度应优于1%。
5.安装条件和运转工况5.1发动机工作条件测试前确保发动机为工作正常且油位、水位正常。
在测量过程中，发动机的所有运行条件，应该符合制造厂家的规定。
测量开始前，发动机应该稳定在正常工作温度围。
5.2 发动机状态发动机不带空气滤清器和排气消声器,引出进、排气噪声。
5.3发动机安装条件发动机试验台架应安装在单独的基础上，采用弹性支承。
动力总成安装状态：发动机支撑点均采用整车悬挂。
5.4 运转工况发动机在整个测试期按照GB/T 6072.1规定的功率和转速运转，进气温度不得高于45℃。
《汽车动力总成悬置系统振动分析及优化设计》篇一一、引言随着汽车工业的飞速发展，消费者对汽车性能的要求日益提高，其中，汽车的舒适性和稳定性成为了重要的考量因素。
汽车动力总成悬置系统作为连接发动机与车身的重要部分，其性能的优劣直接影响到整车的振动特性和乘坐舒适性。
因此，对汽车动力总成悬置系统的振动进行分析及优化设计显得尤为重要。
本文旨在探讨汽车动力总成悬置系统的振动特性，并提出相应的优化设计方案。
二、汽车动力总成悬置系统概述汽车动力总成悬置系统主要由发动机、离合器、变速器、传动轴等组成，通过一系列的悬置元件将动力总成与车身连接起来。
其作用主要是支撑和固定动力总成，同时通过减震元件减少发动机产生的振动对整车的传递，从而提高整车的舒适性和稳定性。
三、汽车动力总成悬置系统振动分析（一）振动来源汽车动力总成悬置系统的振动主要来源于发动机的工作过程、路面的不平度以及发动机和车身之间的共振等。
其中，发动机的振动是主要的振动源。
（二）振动传递路径发动机的振动通过悬置元件传递到车身，再传递到乘员。
其中，悬置元件的刚度和阻尼特性对振动的传递具有重要影响。
（三）振动分析方法通过对汽车动力总成悬置系统进行理论分析和仿真模拟，可以有效地分析其振动特性。
常用的分析方法包括有限元法、多体动力学法和实验分析法等。
四、汽车动力总成悬置系统优化设计（一）优化设计目标汽车动力总成悬置系统的优化设计旨在降低发动机的振动和噪声传递，提高整车的舒适性和稳定性。
（二）优化设计方案1. 改进悬置元件的设计：通过改变悬置元件的刚度和阻尼特性，优化其减震效果。
2. 优化发动机与车身的连接方式：采用更合理的连接方式，减少振动和噪声的传递。
3. 增加附加减震装置：在关键部位增加附加减震装置，进一步提高整车的减震效果。
4. 优化整车结构：通过优化整车结构，提高整车的刚度和稳定性，从而降低振动和噪声的传递。
五、实例分析以某款汽车为例，对其动力总成悬置系统进行振动分析及优化设计。
长沙航空职业技术学院学报JOURNAL OF CHANGSHA AERONAUTICAL VOCATIONAL AND TECHNICAL COLLEGE第21卷第1期2021年3月V ol.21 No.1Mar. 2021DOI:10.13829/ki.issn.1671-9654.2021.01.002基于ＡＢＡＱＵＳ的某型发动机涡轮叶片静强度及振动特性分析周际鹏，陈清阳，罗铁彬（国营长虹机械厂，广西 桂林 ５４１０００）摘要：应用ABAQUS 有限元分析软件对某型发动机涡轮叶片的静强度和振动特性进行分析，得到了涡轮叶片的应力和位移分布云图，验证了涡轮叶片静强度的可靠性，得出涡轮叶片的各阶固有频率及振型，并绘制坎贝尔共振曲线图，计算涡轮叶片在发动机各工况下的共振裕度，对其发生共振的可能性进行了分析。
根据静强度和振动特性的仿真结果，对涡轮叶片的维护修理和发动机试车等方面提出了相应建议。
关键词：涡轮叶片；静强度；振动特性；共振中图分类号：V215 文献标识码：A 文章编号：1671-9654（2021）01-0006-04Analysis of Static Strength and Vibration Characteristics of Engine Turbine Blades Based onABAQUSZHOU Ji-peng, CHEN Qing-yang, LUO Tie-bin（State-owned Changhong Machinery Factory, Guilin Guangxi 541000）Abstract: ABAQUS finite element analysis software is used to analyze the static strength and vibration characteristics of engine turbine blade. The stress and displacement distribution nephogram of the turbine blade is obtained. The reliability of the static strength of the turbine blade is verified. The natural frequencies and vibration modes of the turbine blades are obtained, the Campbell resonance curve is drawn, the resonance margin of the turbine blades under various operating conditions is calculated, and the possibility of the resonance is analyzed. Based on the simulation results of static strength and vibration characteristics, some suggestions on turbine blade maintenance and engine test are put forward.Key words: turbine blade ；static strength ；vibration characteristics ；resonance 收稿日期：2020-08-20作者简介：周际鹏（1992- ），男，湖北仙桃人，工程师，力学硕士，研究方向为发动机结构损伤修复。
正弦扫频振动为确定性振动，振动控制系统输出按规定振动量级、在试验频率范围内，以某种规律连续改变频率的连续单正弦激励信号，以考核试件在某频率段内的抗振能力和耐振强度。
正弦扫频试验在研究结构的共振峰特性时是尤为有效的。
结构共振点上会激发出很高的响应，在共振点实行定频振动，是疲劳试验的有效手段。
美国迪飞DP SignalStar 与北京西科 Standard 2x 正弦试验的最重要特点是使用跟踪滤波器技术，使用固定的或者比例带宽的高品质数字跟踪滤波器可以确保在存在环境噪声的情况下仍然能精确地测量和控制正弦试验。
2.谐振搜索和驻留试验谐振搜索和驻留试验，首先通过正弦扫频获取试件谐振特征的传递函数。
通过分析传递函数的幅值和Q值(尖锐度)判断哪些模态会被评估为谐振峰。
驻留则通过输出频率为谐振峰频率的激励信号来测试试件的疲劳特性，共振驻留试验可提供试件结构完整性等方面的信息。
谐振搜索和驻留在很多机械结构的疲劳试验中非常有效。
在高周期关键部件如涡轮机叶片和汽车曲轴的疲劳试验中非常常见。
美国迪飞DP SignalStar 与北京西科 Standard 2x 疲劳试验中会自动跟踪谐振峰的偏移来驻留激励，同时可以限制幅值和频率的偏离度来终止试验。
3.多正弦试验疲劳试验时，如汽车厂商的发动机部件试验，多个频率的正弦同步扫频可以大大减少试验时间。
在德国汽车制造商组织的推动下，该方法目前正越来越广泛地为其他谐波试验所应用。
依据一家知名的德国汽车制造商的要求。
多频率正弦试验已经发展为汽车发动机组件可靠性试验的一个重要方法。
这一试验方法的目的是在不影响试验效果的前提下降低试验时间和开发成本。
DP的SignalStar多频率正弦控制软件减少了试验时间，且不牺牲试验控制精度和试验效果。
4.随机振动试验随机振动是一种非确定性振动，振动控制系统在振动台台面上实现符合规定的宽带加速度功率密度谱，且时域波形满足高斯分布的随机振动，如公路运输振动试验。
发动机振动特性分析与试验(精)
发动机振动特性分析与试验
作者：长安汽车工程研究院来源：AI汽车制造业
完善的项目前期工作
预示着更少的项目后期风险，这也是CAE工作的重要意义之一。
在整机开发的前期（概念设计和布置设计阶段），由于没有成熟样机进行NVH试验，很难通过试验的方法预测产品的NVH水平。
因此，通过仿真的方法对整机NVH 性能进行分析甚至优化显得十分重要。
众所周知，发动机NVH是个复杂的概念，包括发动机的振动、噪声以及个体对振动和噪声的主观评价等。
客观地说，噪声与振动也相互联系，因为发动机一部分噪声由结构表面振动直接辐射，另一部分由发动机燃烧和进排气通过空气传播。
除此之外，发动机附件（如风扇）也存在噪声贡献。
本文仅考虑发动机结构振动问题，即在主轴承载荷、燃烧爆发压力和运动件惯性力的作用下，对发动机结构振动进行分析以及与试验的对比。
发动机结构噪声的激励源主要包括燃烧爆发压力、气门冲击、活塞敲击、主轴承冲击、前端齿轮/链驱动和变速器激2. 动力总成模态压缩
缩减有限元模型，得到动力总成的刚度、质量、几何以及自由度信息，用于多体动力学分析。
3. 运动件简化模型建立
发动机中的部分动件不用进行有限元建模，可作简化处理，形成梁-质量点模型，用于多体动力学分析。
其中包括：活塞组、连杆组和曲轴及其前后端。
4. 动力总成多体动力学分析
在定义了动力总成各零部件间连接并且已知各种载荷的情况下，对动力总成进行时域下的多体动力学分析，并对得到的发动机时域和频域下的动态特性进行评判，同时，其输出用于结构振动分析。
5. 动力总成结构振动分析
基于多体动力学分析结果，对整个动力总成有限元模型进行强迫振动分析，得到发动机本体、
变速器以及各种外围件的表面振动特性，进行评判和结构优化。
实例分析
1. 分析对象
以一款成熟的直列四缸1.5L发动机为平台，针对其结构振动问题，对其进行结构振动CAE分析，并与其台架试验结果相比较。
发动机的部分参数如下：缸径75mm，冲程85mm，缸间距84mm，最大缸压6MPa。
2. 坐标定义
为了便于以后叙述，对动力总成进行了坐标定义（见图2）。
图2 动力总成坐标系
3. 动力总成有限元建模及模态校核
整个动力总成包括42万节点和54万单元。
其中，缸体、缸盖和缸盖罩为六面体单元；油底壳、进排气歧管为四边形壳单元；变速器及支架为二阶四面体单元；其他外围零件则简化为质量点，并通过梁单元与机体相连。
图3为其有限元模型，模态分析结果和试验结果如表所示。
图3 动力总成有限元模型
动力总成固有频率结果
通过上表可以看出，CAE分析和模态试验得到的动力总成主要模态结果比较接近，在允许的误差以内。
所以，此模型具有可信性，可以用于强迫响应计算。
当然，从分析和试验的结果也可以看出，本款发动机的整体弯曲模态偏低，有必要进行结构优化。
动力总成动力学分析
1. 整机台架振动试验
在半消声室中进行整机振动测试（见图4），其中，对多处重要的发动机及其外围部件表面位
置安装了传感器。
本实例选择了3处传感器位置进行分析，包括变速器支架端（三向传感器）、差速器底部（三向传感器）以及缸体群部中部（单向传感器）。
传感器输出为速度信号。
试验中测试了发动机在2 000r/min、4500r/min
和5 500r/min共3个转速下的振动特性，其中，每个转速下分别对空载、半载和满载进行了测试。
图4 台架及部分传感安装
2. 动力学仿真分析
通过EXCITE Power Unit建立的动力学模型主要包括发动机零部件、零部件间连接和加载载荷信息。
动力学模型为非线性系统，其中包括所有的线性零部件和部分非线性的零部件连接。
由于客观条件的限制，加载载荷只考虑了燃烧压力、主轴承载荷，而配气机构载荷、变速器载荷和活塞敲击没有考虑在内。
另外，分析得到的结果为动力总成的表面速度，用于与试验结果进行对比。
主轴承载荷和气缸爆发压力见图5、图6。
图5 主轴承载荷
图6 气缸爆发压力
计算工况选择发动机满载工况，转速从2
000r/min到5500r/min，每500r/min 计算一次。
3．仿真结果与试验结果的比较
（1）变速器支架端振动结果比较
仿真和试验的1/3倍频程结果和Campbell如图7～9所示。
图7 变速器支架端振动结果比较(2 000r/mim)
图8 变速器支架端振动结果比较(5 500 r/mim)
图9 变速器支架端振动结果比较-Campbell
从结果可以看出，X方向上：计算与试验结果都在4 000r/min以上出现宽频带的响应；500Hz 以下的频率范围中，计算与试验同时反映出3.5和5.5谐次的振动响应，幅值接近105dB；250～500Hz范围内，计算和试验的幅值状态也一致；高速下，高频带700～800Hz反映出另一共振区域，但频率稍有差异。
Y 方向上：计算与试验结果都明确反映了2.5
谐次的振动响应；4 500r/mim以上，计算与试验结果都明确反映出200～700Hz的宽频带响应，幅值大小也基本一致。
Z方向上：计算与试验结果都明确反映了2谐次和3.5谐次的振动响应；计算与试验结果都明确反映出，Z向振动以300以下的谐频响应为主，在220Hz附近受动力总成弯曲模态的影响，但无明显的共振现象发生。
（2）差速器底部振动结果比较
类似于变速器支架端振动结果的比较，进行差
速器底部仿真和试验结果的比较，得到以下结论：各个转速下，除低频外，两者在整个分析频域下都比较接近；低频处的不协调可能是由于悬置橡胶参数的不准确造成的，需要对橡胶参数进行进一步测试。
（3）缸体群部中部振动结果比较
类似于变速器支架端振动结果的比较，进行缸体群部中部仿真和试验结果的比较可以看出：大部分分析频率范围内，试验和仿真结果比较接近。
结语
基于有限元及系统动力学耦合方法进行发动机振动分析，在一定程度上能够有效地、准确地预测发动机（包括变速器）本身的振动特性。
在没有试验样机的情况下，能够使用该方法结合AVL-EXCITE和相应的有限元分析软件，对发动机的振动特性进行正确地预测和合理的优化工作。
该方法可用于整机振级的判定、悬置
位置选择及特性校验、振源及传递特性分析等。
