浅谈油车水库帷幕灌浆施工中的孔斜控制

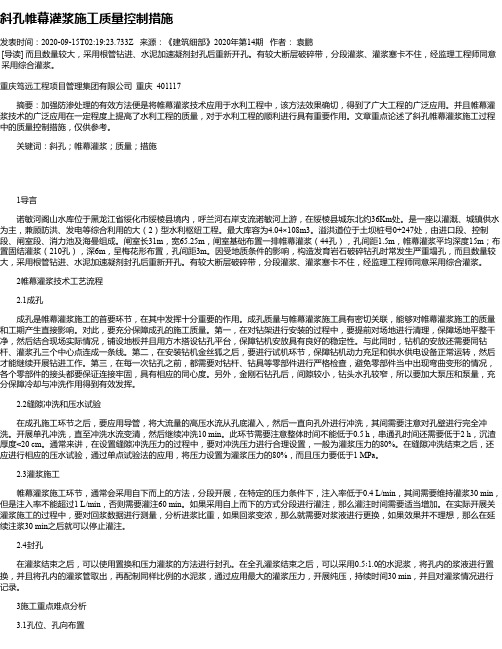

斜孔帷幕灌浆施工质量控制措施发表时间：2020-09-15T02:19:23.733Z 来源：《建筑细部》2020年第14期作者：袁鹏[导读] 而且数量较大，采用根管钻进、水泥加速凝剂封孔后重新开孔。

有较大断层破碎带，分段灌浆、灌浆塞卡不住，经监理工程师同意采用综合灌浆。

重庆笃远工程项目管理集团有限公司重庆 401117摘要：加强防渗处理的有效方法便是将帷幕灌浆技术应用于水利工程中，该方法效果确切，得到了广大工程的广泛应用。

并且帷幕灌浆技术的广泛应用在一定程度上提高了水利工程的质量，对于水利工程的顺利进行具有重要作用。

文章重点论述了斜孔帷幕灌浆施工过程中的质量控制措施，仅供参考。

关键词：斜孔；帷幕灌浆；质量；措施1导言诺敏河阁山水库位于黑龙江省绥化市绥棱县境内，呼兰河右岸支流诺敏河上游，在绥棱县城东北约36Km处。

是一座以灌溉、城镇供水为主，兼顾防洪、发电等综合利用的大（2）型水利枢纽工程。

最大库容为4.04×108m3。

溢洪道位于土坝桩号0+247处，由进口段、控制段、闸室段、消力池及海曼组成。

闸室长31m，宽65.25m，闸室基础布置一排帷幕灌浆（44孔），孔间距1.5m，帷幕灌浆平均深度15m；布置固结灌浆（210孔），深6m，呈梅花形布置，孔间距3m。

因受地质条件的影响，构造发育岩石破碎钻孔时常发生严重塌孔，而且数量较大，采用根管钻进、水泥加速凝剂封孔后重新开孔。

有较大断层破碎带，分段灌浆、灌浆塞卡不住，经监理工程师同意采用综合灌浆。

2帷幕灌浆技术工艺流程2.1成孔成孔是帷幕灌浆施工的首要环节，在其中发挥十分重要的作用。

成孔质量与帷幕灌浆施工具有密切关联，能够对帷幕灌浆施工的质量和工期产生直接影响。

对此，要充分保障成孔的施工质量。

第一，在对钻架进行安装的过程中，要提前对场地进行清理，保障场地平整干净，然后结合现场实际情况，铺设地板并且用方木搭设钻孔平台，保障钻机安放具有良好的稳定性。

斜向上孔帷幕灌浆工程施工工艺探讨申国涛，刘勇,彭万军（洛阳兴河水利水电工程有限公司，河南洛阳471002）摘要：通过对一个斜向上孔帷幕灌浆工程施工实践介绍，对斜向上孔灌浆施工中所应注意的几个方面的问题进行了探讨。

并浅谈了对斜向上孔灌浆的认识，为类似工程施工项目施工提供借鉴。

关键词：斜向上孔；钻孔；灌浆在陡倾角裂隙发育地层灌浆施工中，为了达到更好的灌浆效果，设计人员常常根据裂隙的不同产状，将灌浆孔设计成倾角不同的斜孔。

同时，受施工位置的影响，灌浆孔孔向也可能由常规的向下钻进变为水平或向上钻进。

这两者的结合，就形成了一种新型的灌浆方式，即斜向上孔灌浆。

斜向上孔灌浆工艺较常规的灌浆施工有着较大的不同。

本文结合小浪底工区中所进行的一个斜向上孔灌浆施工实例，就斜向上孔灌浆施工要点进行探讨并浅谈几点认识，以供同仁参考。

1工程概况小浪底左岸岸坡帷幕补强灌浆工程位于大坝左岸3号灌浆洞内右侧，工作面全长138m，中间包含一高差30m，长60m的斜坡段。

本灌浆施工的主要目的：通过对该部位的压水灌浆，查明并处理相邻的2号排水洞左侧部位部分排水孔的严重漏水原因，为小浪底工程下一步的竣工验收创造条件。

整个工程共有灌浆孔73个，孔间距2m，钻灌总进尺约2430m。

受施工区高倾角裂隙发育及施工位置影响，灌浆孔均为斜向上孔。

且在洞轴线方向上与水平方向有80°的夹角，倾角分别向上游方向偏斜2.4°～14.9°，孔深范围在3.5m～49.0m之间。

灌浆区地层位于T14岩组，岩石以紫红色厚层、巨厚层状硅质、钙硅质石英细砂岩为主，有少量钙质细砂岩，中间夹薄层泥质粉砂岩或粉砂质泥岩。

石英砂岩中石英含量达90%以上，是坝区坚硬岩石占比例最高的地层。

本工程于2003年5月9日开工，同年8月18日完工。

2工程施工难点本工程的施工难点存在于以下4个方面：（1）由于全部是向上孔灌浆，且最深孔深达49m，没有成熟的施工工艺、缺乏相应的施工经验；（2）所有钻孔均向河床及上游两个方向倾斜，钻进角度的固定、钻进过程中孔斜的控制较为１困难；（3）所施工区域处于左岸山体岸坡段，岩体卸荷严重、裂隙发育、破碎、所钻进岩石坚硬，地质条件复杂；（4）整个工程的钻灌施工均在灌浆洞内进行，灌浆洞断面较小（2.5m×3.5m），又因施工区域存在一高差30m，长度60m的斜坡，坡陡滑且有台阶，设备和材料运输非常困难。

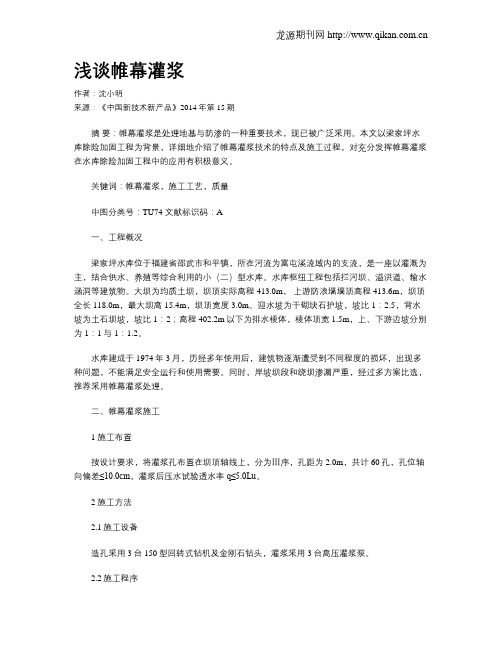

浅谈帷幕灌浆作者：沈小明来源：《中国新技术新产品》2014年第15期摘要：帷幕灌浆是处理地基与防渗的一种重要技术，现已被广泛采用。

本文以梁家坪水库除险加固工程为背景，详细地介绍了帷幕灌浆技术的特点及施工过程，对充分发挥帷幕灌浆在水库除险加固工程中的应用有积极意义。

关键词：帷幕灌浆，施工工艺，质量中图分类号：TU74 文献标识码：A一、工程概况梁家坪水库位于福建省邵武市和平镇，所在河流为富屯溪流域内的支流，是一座以灌溉为主，结合供水、养殖等综合利用的小（二）型水库。

水库枢纽工程包括拦河坝、溢洪道、输水涵洞等建筑物。

大坝为均质土坝，坝顶实际高程413.0m，上游防浪墙墙顶高程413.6m，坝顶全长118.0m，最大坝高15.4m，坝顶宽度3.0m。

迎水坡为干砌块石护坡，坡比1：2.5，背水坡为土石坝坡，坡比1：2；高程402.2m以下为排水棱体，棱体顶宽1.5m，上、下游边坡分别为1：1与1：1.2。

水库建成于1974年3月，历经多年使用后，建筑物逐渐遭受到不同程度的损坏，出现多种问题，不能满足安全运行和使用需要。

同时，岸坡坝段和绕坝渗漏严重，经过多方案比选，推荐采用帷幕灌浆处理。

二、帷幕灌浆施工1 施工布置按设计要求，将灌浆孔布置在坝顶轴线上，分为Ⅲ序，孔距为2.0m，共计60孔，孔位轴向偏差≤10.0cm，灌浆后压水试验透水率q≤5.0Lu。

2 施工方法2.1施工设备造孔采用3台150型回转式钻机及金刚石钻头，灌浆采用3台高压灌浆泵。

2.2施工程序采用3序跳孔法施工，先钻Ⅰ序孔，Ⅰ序孔钻灌后再进行Ⅱ序孔，Ⅱ序孔钻灌后再进行Ⅲ序孔。

施工工艺流程如图1：2.3主要施工方法2.3.1测量放样根据监理提供的测量控制网点及水准网点资料，复核测区内有关平面控制点和水准点数据，在二等控制网点的基础上增设施工所需的三等平面和高程控制网点。

施工控制网与二等网点组成大地四边形网，设4个控制点，6条边，平均边长150.0m，组成全边角网。

第11卷第4期中国水运V ol.11N o.42011年4月Chi na W at er Trans port A pri l 2011收稿日期：作者简介：邓远刚（3），男，深圳市广汇源水利建筑工程有限公司助理工程师，主要从事水利水电工程工作。

水库除险加固工程帷幕灌浆施工质量控制探讨邓远刚（深圳市广汇源水利建筑工程有限公司，广东深圳518020）摘要：文中结合深圳葵涌街道盐灶水库除险加固工程实例，分析了帷幕灌浆技术原理，从施工前、中、后全过程探讨了帷幕灌浆施工质量控制的措施，有推广应用价值。

关键词：水库，除险加固，帷幕灌浆，施工质量中图分类号：TV 697.3文献标识码：A文章编号：1006-7973（2011）04-0124-02建国以来，我国兴建各类水库凡3万余座，总库容4,600余亿m 3，绝大部分是上石坝。

这些工程在防拱、书溉、发电和城市供水等方面都发挥了巨大效益。

但不少工程在运行过程中坝基出现严重渗漏现象，成为病险水库，直接关系到广大人民生命财产的安全和国民经济的发展，需要及早除险加固。

通过多年来水库的正常运行，证实帷幕灌浆方法进行防渗处理是行之有效的，已成为水利枢纽施工中不可缺少的重要组成部分，加强其施工质量控制是保证工程安全的关键环节。

一、工程概况盐灶水库位于深圳市龙岗区葵涌街道盐灶村，水库库区集雨面积4.09km 2，总库容382万m 3，是一个小（1）型水库。

主坝为均质土坝，坝顶高程为34.6m ，最大坝高30m ，坝顶长203.5m ，坝顶宽5m 。

据近年来的观测资料和勘察资料分析发现，坝体背水坡普遍存在不同程度的承压水和坡脚浸润线偏高，水库出现渗漏现象。

经分析论证，笔者建议采用帷幕灌浆防渗技术对大坝坝基进行除险加固，以确保水库大坝安全运行。

二、水库除险加固工程帷幕灌浆施工原理帷幕灌浆（cu rta in grou tin g ）在闸坝的岩石或砂砾石地基中采用灌浆建造防渗帷幕的工程。

帷幕灌浆孔斜控制方案一、为啥要控制孔斜。

咱先得知道为啥要在帷幕灌浆的时候控制孔斜呢？你想啊，如果孔斜没控制好，就像在墙上歪歪扭扭地打钉子，那灌浆的时候就不能按照咱们预想的那样，把浆液灌到该去的地方。

这样一来，帷幕的质量就没法保证，可能会出现漏水的缝儿，那就好比大坝穿了个有洞的雨衣，这可不行啊。

二、施工前的准备。

1. 设备挑选。

在设备这块儿，咱得精挑细选。

就像挑对象一样，那些老旧、精度差的钻孔设备可不能要。

要选那种新崭崭的、稳定性好的钻机。

这钻机就像个听话的小跟班，咱们让它往哪儿钻，它就得乖乖地朝着正确的方向去。

2. 场地平整。

场地就像是钻机的舞台，如果舞台坑坑洼洼的，钻机站都站不稳，还怎么能打好直溜溜的孔呢？所以，施工前得把场地整得平平整整的，就像给钻机铺了个平坦的地毯。

三、钻孔过程中的控制。

1. 钻机安装。

安装钻机的时候啊，要像搭积木一样小心翼翼又稳稳当当。

得用水平仪把钻机调整得平平整整的，确保它的立轴垂直于地面。

这就好比让一个站岗的士兵站直了，别歪歪斜斜的。

然后把钻机牢牢地固定住，就像把士兵的脚钉在地上，让它在钻孔的时候不会轻易晃动。

2. 钻进操作。

操作人员那可得是个“老司机”。

钻进的时候，要慢慢地、稳稳地来。

不能像个急性子似的，一股脑儿地猛钻。

要时刻盯着钻杆的方向，一旦发现有点歪的苗头，就得赶紧调整。

这就跟骑自行车似的，发现车把歪了，就得赶紧扶正。

而且，要根据不同的地层情况，调整钻进的压力和速度。

地层软的时候，就像在棉花里钻孔，速度可以快一点，但压力不能太大；地层硬的时候，那就得像啃硬骨头一样，慢慢加压力，但速度要慢下来，不然钻杆很容易歪掉。

3. 测斜仪器的使用。

测斜仪器可是咱们的“眼睛”，要经常用它来看看孔到底斜没斜。

每隔一段距离就得测一次，就像隔一会儿就量一下孩子长高了没有一样。

如果发现孔斜超过了规定的范围，那就得采取措施了。

这时候不能慌张，就像医生治病一样，对症下药。

如果是小偏差，可以通过调整钻进参数来纠正；要是偏差大了，可能就得重新开孔了，虽然有点麻烦，但总比留下个隐患强。

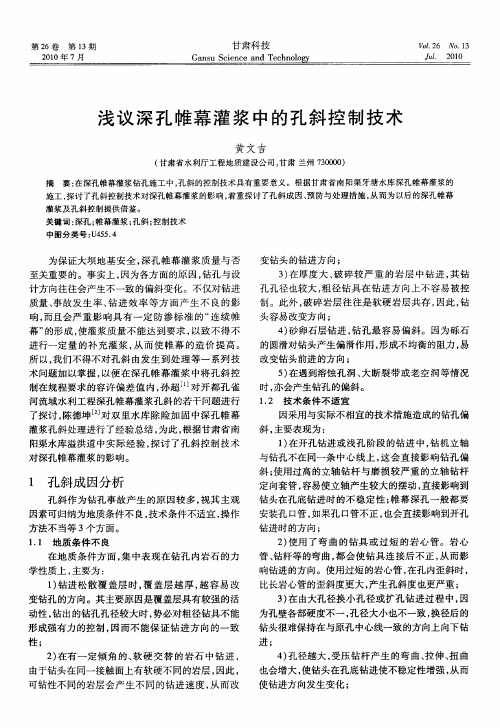

浅谈深孔帷幕灌浆孔斜成因与处理摘要:在深孔帷幕灌浆钻孔施工中,孔斜控制具有重要意义。

着重探讨孔斜成因及其不良影响,介绍了孔斜的预防和处理措施,对保证钻孔方向的重要性提出了商榷性的建议。

关键词:钻孔方向孔斜成因孔内事故钻进效率钻孔质量连续帷幕安阳县双泉水库始建于1958年,大坝为均质土坝,全长1750m,坝顶高程224.3m,最大坝高24.3m。

由于大坝坝体与坝基接触处理不彻底,坝体填筑质量较差,筑坝时破坏风化岩层未清理到新鲜层面等种种原因,引起坝基渗漏通道,渗漏严重,大坝主河槽段下游大面积沼泽化,大坝渗流状态不安全,因此需要对大坝进行防渗处理。

根据河南省豫北水利勘测设计院在《安阳县双泉水库大坝安全论证分析评价》中指出,大坝坝基存在严重的渗漏问题,为保证大坝地基安全,需要有针对性的采取防渗措施。

经方案比较,采用帷幕灌浆的处理方案。

而深孔帷幕灌浆质量与否是至关重要的。

事实上,钻孔与设计方向往往会产生不一致的偏斜变化。

如果钻孔产生的偏斜度很小,其影响是不大的;假如偏斜度严重发展,不仅对钻进质量、事故发生率、钻进效率等方面产生不良的影响,而且会严重影响具有一定防渗标准的“连续帷幕”的形成,使灌浆质量不能达到要求,以致不得不进行一定量的补充灌浆,从而使帷幕的造价提高。

1 孔斜成因分析孔斜作为钻孔事故产生的原因较多,视其主客观因素可归纳为地质条件不良,技术条件不适宜,操作方法不当等3个方面。

1.1 地质条件不良在地质条件方面,集中表现在钻孔内岩石的力学性质上,主要为:(1)钻进松散覆盖层时,覆盖层越厚,越容易改变钻孔的方向;(2)在有一定倾角的、软硬交替的岩石中钻进,由于钻头在同一接触面上有软硬不同的岩层,因此,可钻性不同的岩层会产生不同的钻进速度,从而改变钻头的钻进方向;(3)在厚度大、破碎较严重的岩层中钻进,其钻孔孔径也较大,粗径钻具在钻进方向上不容易被控制。

1.2 技术条件不适宜因采用与实际不相宜的技术措施造成的钻孔偏斜,主要表现为:(1)在开孔钻进或浅孔阶段的钻进中,钻机立轴与钻孔不在同一条中心线上,这会直接影响钻孔偏斜;使用过高的立轴钻杆与磨损较严重的立轴钻杆定向套管,容易使立轴产生较大的摆动,直接影响到钻头在孔底钻进时的不稳定性;帷幕深孔一般都要安装孔口管,如果孔口管不正,也会直接影响到开孔钻进时的方向;(2)使用了弯曲的钻具或过短的岩心管。

69科技资讯 S CI EN CE & T EC HNO LO GY I NF OR MA TI ON 工 程 技 术帷幕灌浆是常用且有效的基础防渗处理方法,但在灌浆施工过程中,由于各种原因,往往导致部分区域的灌浆效果无法达到设计要求,严重影响灌浆基础的整体强度。

帷幕灌浆质量的好坏直接关系到水工建筑物的安全和工程效益。

结合某水库坝体两肩采用帷幕灌浆进行除险加固工程施工,谈谈如何在帷幕灌浆施工中控制质量关键点,做好施工质量管理与控制。

1 技术要求设计技术要求:布置一排帷幕灌浆孔,孔深深入基岩相对隔水层(q ≤5L u)以下5m。

灌浆采用自上而下分段灌浆,接触段长度不得大于2m ,以下灌浆段段长取5m 。

施工按三序施工,即按Ⅰ、Ⅱ、Ⅲ序先后钻灌。

帷幕灌浆总体施工程序:清理施工现场→测量放孔位→现场灌浆试验→Ⅰ序孔→Ⅱ序孔→Ⅲ序孔→检查孔→补充帷幕灌浆孔。

单孔施工程序:定孔位→整平稳固钻机→造孔→下孔口管→待凝→基岩钻进→测孔深、孔斜→洗孔→灌浆→压水→封孔。

2 施工质量管理与控制2.1施工工序质量控制(1)孔位、孔距。

①孔位施工放样定位:帷幕灌浆孔的位置根据设计图纸,按实际地形走向进行布置,经监理现场复查认可。

检查孔布置由监理、地质人员根据实际情况确定。

②孔距:孔距为2.0m,其中闸室两边墩附近孔距为1.5m。

(2)孔序。

本次灌浆布置一排帷幕灌浆孔,分为三序孔施工,按Ⅰ、Ⅱ、Ⅲ序先后钻灌。

特殊情况按单个单元钻灌施工,使Ⅰ、Ⅱ、Ⅲ序孔在该单元范围内成幕。

(3)造孔。

①开孔前复核钻孔桩号,正确定位,孔位偏距＜10cm。

②钻机安装完毕后,用钻机立轴进行水平、垂直校准。

③根据基岩完整程度,当基岩较破碎时,下入套管进行止浆止水。

④钻进中注意保持孔内垂直,减少孔底偏距。

⑤钻孔记录详细、正确,包括岩芯描述、下套情况、测斜记录、各钻灌段深度、终孔深度等。

(4)孔深。

按设计要求帷幕灌浆孔深深入基岩相对隔水层(q≤5Lu)以下5m。
