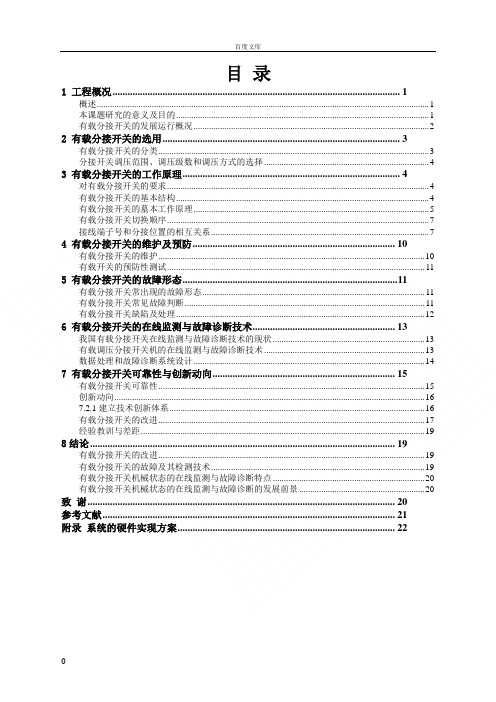

目录1 工程概况 (1)概述 (1)本课题研究的意义及目的 (1)有载分接开关的发展运行概况 (2)2 有载分接开关的选用 (3)有载分接开关的分类 (3)分接开关调压范围、调压级数和调压方式的选择 (4)3 有载分接开关的工作原理 (4)对有载分接开关的要求 (4)有载分接开关的基本结构 (4)有载分接开关的墓本工作原理 (5)有载分接开关切换顺序 (7)接线端子号和分接位置的相互关系 (7)4 有载分接开关的维护及预防 (10)有载分接开关的维护 (10)有载开关的预防性测试 (11)5 有载分接开关的故障形态 (11)有载分接开关常出现的故障形态 (11)有载分接开关常见故障判断 (11)有载分接开关缺陷及处理 (12)6 有载分接开关的在线监测与故障诊断技术 (13)我国有载分接开关在线监测与故障诊断技术的现状 (13)有载调压分接开关机的在线监测与故障诊断技术 (13)数据处理和故障诊断系统设计 (14)7 有载分接开关可靠性与创新动向 (15)有载分接开关可靠性 (15)创新动向 (16)7.2.1建立技术创新体系 (16)有载分接开关的改进 (17)经验教训与差距 (19)8结论 (19)有载分接开关的改进 (19)有载分接开关的故障及其检测技术 (19)有载分接开关机械状态的在线监测与故障诊断特点 (20)有载分接开关机械状态的在线监测与故障诊断的发展前景 (20)致谢 (20)参考文献 (21)附录系统的硬件实现方案 (22)1 工程概况概述在我国，变压器有载调压技术广泛用于配电系统，在发电厂的升压变压器中也有应用。
其基本原理是从变压器某一侧的线圈中引出若干分接头，通过有载分接开关，在不切断负荷电流的情况下，由一分接头切换到另一分接头，以变换有效匝数，达到调节电压的目的。
传统的有载调压变压器，存在许多问题，如产生电弧，动作速度慢，维护不便，故障率高等。
我国目前普遍采用的机械式调压分接开关，对改善调压开关的特性，提高变压器有载调压的可靠性具有重要意义。
电力变压器有载分接开关的故障分析及预防措施摘要：电压是电能质量的重要保证，而有载调压变压器是保证电网电压质量的重要设备，有载分接开关又是有载调压变压器的重要装置。
加强对有载调压分接开关的检修与维护，及早发现故障隐患，可以大幅提高变压器和电网的安全运行水平。
基于此，本文主要分析了电力变压器有载分接开关的故障及预防措施，关键词：电力变压器；有载分接开关；故障分析及预防措施1原理与结构的概述有载分接开关是一种能在励磁或负载状态下操作，通过调换绕组的分接位置，改变绕组有效匝数，从而实现调压目的的电器装置。
通常使用的电阻限流式有载分接开关由带过渡电阻的切换开关和分接选择器组成，整个开关由驱动机构来操作，任一部分出现问题，都会影响变压器的正常运行。
2常见问题、测试方法及其预防措施使用较广泛的是电阻式组合型的有载调压开关，由切换开关、分解选择器、电动机构组成。
其故障大致可分为机械故障，电气故障和电动机构及附件故障机械故障。
2.1紧固件松脱或变形有载分接开关的分接头变化是由快速机构通过储能释放的方式驱动动静触头的闭合。
这一过程中的猛烈撞击会使整个开关产生振动。
某些设计上的不合理、使用了不合规的紧固件或者安装工艺不到位就会在机械振动下开始松动、变形甚至脱落。
一旦发生松动变形，就会在分接开关内引起局部过热、放电。
例如，某变压器由于辖区内用户用电量增加，长期使用负荷达80%。
近期有载分接开关动作频仍，可达一日100余次，同时在线滤油装置也频繁启动。
三个月后，运行人员将有载分接开关每日限制在5次切换。
某日凌晨，重瓦斯突然动作，主变跳闸。
检查后发现其他电气试验均合格，只有直阻数据混乱无规律，本体油样合格，分接油样特征气体严重超标，据此判定有载分接开关有电弧放电。
分接起吊检查后发现分接开关筒体内绝缘油已完全变黑，筒体底部沉积大量金属碎屑，分接开关隔弧板固定螺丝有三颗突出，有一颗不见踪影，动触头已被电烧蚀，快速机构框架内布满金属射流喷射痕迹。
变压器有载分接开关基本知识讲解1.有载分接开关的作用有载分接开关是用于变压器的有载调压装置，主要的作用是调节变压器的输出电压，使之能适应不同负载需求。
通过改变变压器的耦合比，可以实现不同的输出电压，从而满足用户的需求。
2.有载分接开关的结构有载分接开关一般有手动和自动两种控制方式。
手动式有载分接开关一般包括切换机构、分接引线、分接触头等组成，其切换机构通过手动操作来改变分接触头的位置，从而改变变压器的耦合比。
自动式有载分接开关则由切换机构、控制装置和分接触头组成，通过控制装置根据负载大小和变压器的输出电压情况来自动切换分接触头的位置，实现电压的调节。
3.有载分接开关的工作原理有载分接开关通过改变变压器的耦合比来调节输出电压，从而实现电压的调节。
当负载变大时，输出电压会下降，此时有载分接开关会自动或手动地将分接触头切换到一个较低的位置，从而提高变压器的耦合比，使得输出电压增加。
反之，当负载减小时，输出电压会升高，有载分接开关会将分接触头切换到一个较高的位置，降低变压器的耦合比，使得输出电压降低。
4.有载分接开关的绝缘和安全性能有载分接开关在切换时必须保证良好的绝缘性能，以防止发生电弧和漏电现象。
同时，在设计和制造过程中要按照相应的标准和规范，采用合适的绝缘材料和安全措施，确保有载分接开关的安全可靠性。
5.有载分接开关的应用领域有载分接开关主要应用于大型变压器和变电站中，用于调节和控制变压器输出电压。
它广泛应用于电力系统、工业生产和大型建筑等领域，满足不同负载条件下的电压需求。
总结：有载分接开关是用于变压器的有载调压装置，通过调节变压器的耦合比来实现对输出电压的调节。
它具有良好的绝缘和安全性能，适用于大型变压器和变电站，并广泛应用于电力系统、工业生产和大型建筑等领域。
变压器有载分接开关的结构和原理探微摘要：在实际工业生产中，越来越多的企业使用变压器有载分接开关装置，其结构和原理已成为目前相关工作者研究的首要问题。
本文结合自身多年从事变压器研究经验，综合考虑变压器有载分接开关的特点，详细地分析了其结构和工作原理，进而保证变压器有载分接开关的稳定运行，为工业生产提高便捷。
关键词：变压器有载分接开关结构原理1.前言切换和连接变压器分接抽头的装置就叫做分接开关，变压器就是通过改变分接绕组抽头位置来进行调压功能。
分接开关又叫做调压开关，主要分为有载分接开关和无载分接开关两种。
切换分接抽头时，无载分接开关一定要把变压器从电网中去除，因此称为无载调压，进行不带电切换调压，其调压范围比较小，不能随时进行调压，并且一定要停电才能进行调压，停电时间持续比较长。
使用无载分接开关有可能影响生产工作，因此它只能适用于供电质量要求不高、停电调压切换档位的生产场所。
有载分接开关是无载分接开关的进一步发展，属于分级调压类型。
切换分接抽头时，有载分接开关不像无载分接开关那样必须从电力网上去除变压器，所以称为有载分接开关，进行带负载切换调压，这种调压方式调压范围比无载调压要大很多，并且可以随时进行调压，可调性强，调压速度非常快，深受广大用户的喜爱。
因此，研究和分析变压器有载分接开关的结构和原理具有十分重要的意义。
2.变压器有载分接开关的作用有载分接开关既可以进行手动操作，也可以进行电动操作，实现遥控电动操作，有利于进行自动化管理。
变压器有载分接开关的作用主要体现在以下几个方面：（1）使用变压器有载分接开关可以有效稳定各负载中心的电力网电压，从而从整体上提高供电质量，改善电网运行情况；（2）使用变压器有载分接开关可以提高整体系统的稳定性，进而避免造成大面积停电事故和出现电网电压崩溃现象，从而进一步影响变压器的使用寿命，危害人身安全，不利于电网的安全经济运行；（3）使用变压器有载分接开关可以节约能源，保护环境。
有载分接开关原理有载分接开关是一种用于高压电网中的重要设备，其原理和工作机制对于电力系统的安全稳定运行具有重要意义。
本文将对有载分接开关的原理进行介绍，以便更好地理解其在电力系统中的作用。
有载分接开关是一种用于变压器分接头切换的设备，其作用是在变压器运行时实现分接头的切换，以调节变压器的输出电压。
在电网运行中，由于负荷的变化或其他原因，需要对变压器的分接头进行调整，以满足电网对电压的要求。
有载分接开关能够在变压器运行时进行分接头的切换，而不需要停机，从而实现对输出电压的调节。
有载分接开关的原理主要包括机械传动原理和电气原理两个方面。
在机械传动方面，有载分接开关通过机械传动装置实现对分接头的切换。
这种机械传动装置通常由电机、减速器、连杆机构等组成，通过电机驱动减速器和连杆机构，实现对分接头的位置调整。
在电气原理方面，有载分接开关通过控制电路实现对分接头的切换。
控制电路通常由控制器、传感器、执行机构等组成，通过控制器对传感器信号进行处理，再通过执行机构实现对分接头的切换。
有载分接开关的工作原理可以简单描述为，当需要对变压器的分接头进行调整时，控制器接收到相应的信号，通过控制电路对执行机构进行控制，执行机构通过机械传动装置实现对分接头的切换。
在这个过程中，需要考虑的因素包括变压器的运行状态、负荷情况、电网的要求等，以确保分接头切换的安全可靠。
有载分接开关的原理虽然看似简单，但实际应用中需要考虑的因素较多，包括机械传动装置的设计、控制电路的稳定性、执行机构的可靠性等。
此外，有载分接开关在实际运行中还需要考虑负荷的变化对变压器的影响、分接头切换对电网的影响等问题。
因此，对于有载分接开关的原理和工作机制的深入理解，对于保障电力系统的安全稳定运行具有重要意义。
总之，有载分接开关作为电力系统中的重要设备，其原理和工作机制对于电力系统的安全稳定运行具有重要意义。
通过对有载分接开关的原理进行深入理解，可以更好地应用和维护这一设备，从而保障电力系统的安全稳定运行。

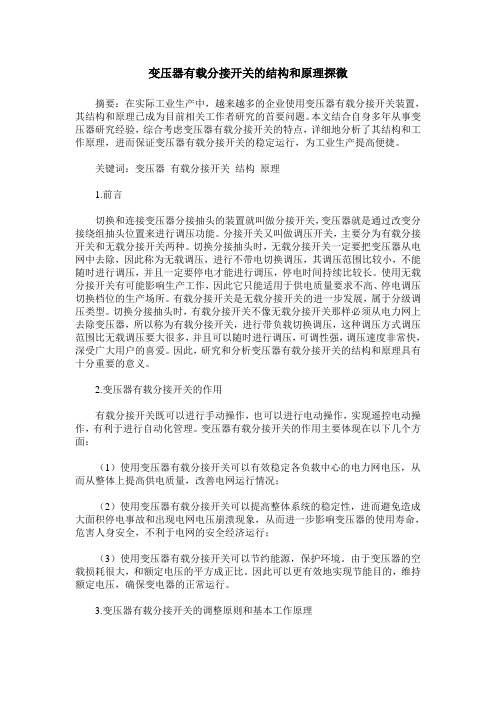

变压器有载分接开关的结构和原理探微
摘要：在实际工业生产中，越来越多的企业使用变压器有载分接开关装置，其结构和原理已成为目前相关工作者研究的首要问题。
本文结合自身多年从事变压器研究经验，综合考虑变压器有载分接开关的特点，详细地分析了其结构和工作原理，进而保证变压器有载分接开关的稳定运行，为工业生产提高便捷。
关键词：变压器有载分接开关结构原理
1.前言
切换和连接变压器分接抽头的装置就叫做分接开关，变压器就是通过改变分接绕组抽头位置来进行调压功能。
分接开关又叫做调压开关，主要分为有载分接开关和无载分接开关两种。
切换分接抽头时，无载分接开关一定要把变压器从电网中去除，因此称为无载调压，进行不带电切换调压，其调压范围比较小，不能随时进行调压，并且一定要停电才能进行调压，停电时间持续比较长。
使用无载分接开关有可能影响生产工作，因此它只能适用于供电质量要求不高、停电调压切换档位的生产场所。
有载分接开关是无载分接开关的进一步发展，属于分级调压类型。
切换分接抽头时，有载分接开关不像无载分接开关那样必须从电力网上去除变压器，所以称为有载分接开关，进行带负载切换调压，这种调压方式调压范围比无载调压要大很多，并且可以随时进行调压，可调性强，调压速度非常快，深受广大用户的喜爱。
因此，研究和分析变压器有载分接开关的结构和原理具有十分重要的意义。
2.变压器有载分接开关的作用
有载分接开关既可以进行手动操作，也可以进行电动操作，实现遥控电动操作，有利于进行自动化管理。
变压器有载分接开关的作用主要体现在以下几个方面：
（1）使用变压器有载分接开关可以有效稳定各负载中心的电力网电压，从而从整体上提高供电质量，改善电网运行情况；
（2）使用变压器有载分接开关可以提高整体系统的稳定性，进而避免造成大面积停电事故和出现电网电压崩溃现象，从而进一步影响变压器的使用寿命，危害人身安全，不利于电网的安全经济运行；
（3）使用变压器有载分接开关可以节约能源，保护环境。
由于变压器的空载损耗很大，和额定电压的平方成正比。
因此可以更有效地实现节能目的，维持额定电压，确保变电器的正常运行。
3.变压器有载分接开关的调整原则和基本工作原理
3.1 变压器有载分接开关的调整原则
变压器有载分接开关可以改变一次绕组的匝数，进而调整变压器电压，维持二次输出的正常电压，确保其稳定不变。
当外电来电端电压升高时，变压器有载分接开关就会将额定电压调整为较高档位；如果外电来电端电压降低，就会调整为最低的档位，也就是实行“高往高调、低往低调”的策略。
变压器有载分接开关常常会出现连动故障、拒动故障、越限故障和局部放电等故障，当出现故障时，一定要及时采取相应的措施进行调整，加强变压器有载分接开关的维护，及时对油枕进行检查，有效安装继电器，进而利于安全放气，确保有载分接开关的电动控制准确和各接线的良好接触，在控制回路上设置电流闭锁装置，按时巡逻检查，将各元件调整到位，清除变压器有载分接开关中的杂物。
3.2 变压器有载分接开关的基本工作原理
在理想状态下，单相变压器的二次绕组匝数与二次绕组匝数和一次绕组电压成正比例关系，和一次绕组匝数成反比例关系。
当二次绕组匝数不变时，增加一次绕组电压，要想使二次绕组电压不变，就必须增加一次绕组匝数，变压器有载分接开关就依据这一原理进行工作的。
由于高压绕组套在外面，方便引出分接头，并且高压电流小，分接开关载流界面小，容易接触，因此，在高压绕组上可以抽出一些分接头，改变磁通量，在一侧进行调压。
通过分接头开关就可以改变高压绕组匝数，把高压绕组上下段串联起来，从而实现调压功能。
每组绕组的分接头都接到了变压器有载分接开关的定触头上，开关主体的三个触头位于高压绕组的中心，最中间的是主通断触头，其触头片较长，两边的是辅助触头，串有限流电阻，接入三相绕组星点。
在带负载的情况下，开关动作的辅助触头逐步接触长触头，流经限流电阻，并与分接头搭接，接入三相绕组星点。
随着开关的继续工作，流经限流电阻，形成辅助触头，和长触头连接。
主触头从分触头上连接分触头，完成一次切换过程，其中，最重要的是两辅助触头的分接相连。
从整个过程中，可以看出两辅助触头进行了完全的配合，使主触头完成任务。
同理，假如变压器来电端电压降低，只要操作反过来就行了，工作原理是相同的。
4.变压器有载分接开关的结构分析
变压器有载分接开关直接影响着电力系统的整体安全和电压质量，其机械结构复杂，操作频率高，在操作过程中，有时会出现一些异常情况。
变压器有载分接开关主体是一个环氧玻璃丝缠绕的绝缘筒，在操作有载分接开关时，一定要将绝缘筒内灌满绝缘变压器油。
其上端和头部电动传动相连，有24个定触头，每8个连接1个绕组，下端密封，与定触头位置相对应。
变压器有载分接开关主要由快速传动机构、开关组件、油箱外壳、信号安全装置等四部分组成。
快速传动机构包括臂板、电动机、拉力弹簧、蜗轮和摆线针轮减速机、拐臂等部件。
开关组件包括槽轮、过渡电阻、转臂、动静触头等。
油箱外壳包括油枕、顶盖、筒底等。
信号完全装置有位置指示盘、电气限位、压力释放阀、自动调控
器、气体继电器等等。
5.结束语
综上所述，随着我国电力技术的迅猛发展，变压器有载分接开关无论是在设计上，还是在工艺上和材料上，都比较先进，运行可靠性和制作水平比较高，得到了广泛地应用，实现了技术创新，产品不断更新换代。
因此，作为相关技术人员，更应该学习有关变压器有载分接开关结构和原理知识，不断提出新的技术要求，掌握先进的技术手段，控制每天的操作次数，提高变压器分接开关的使用性能，严格控制安装投运和调试验收，从建设抓起，不断总结和积累经验，严把质量关，做好变压器有载分接开关的维护工作，进而提高电压质量，改善电网运行情况，确保变压器的安全运行。
