雷达知识科普：成像雷达与分辨率高分辨成像雷达已成为遥感和军事监视的重要工具。
与低分辨率相比，高分辨率成像可以分辨出更精细的细节，这一点可以非常有效地加以利用。
中等分辨率的雷达传感器只允许探测物体，如飞机，并估计位置和相对速度。
随着沿航迹分辨率（在飞机轨迹方向上）和跨航迹分辨率（垂直于飞机轨迹）的提高，越来越多的物体部分被分开分辨，从而显示出更高水平的细节。
事实上，非常精细的分辨率可以识别或分类一个物体。
本章定义了雷达图像分辨率，并介绍了实现沿航迹高分辨率的方法。
这些组合在一起可以产生高分辨率的2D图像。
如果雷达系统的分辨率比物体的尺寸要小得多，那么它就可以用来制作物体及其结构的散射图或“雷达图像”。
由于雷达发射机的相位相干特性，图像由具有幅值和相位的复数值组成。
一般情况下，图像形成后，将相位值丢弃，并将其大小以灰度图像的形式显示。
这类似于光学照片，尽管有重要的区别，如频率和照明方向。
然而，在雷达图像中，如果分辨率足够高，就可以推断出物体的大小、形状和方向以及更详细的特征。
生成雷达图像的方法与光学相机中使用的方法有很大的不同。
雷达图像的精细分辨率是通过交叉(距离)的精细分辨率(通过宽带雷达传输实现)和通过孔径合成的沿轨迹精细分辨率的结合来实现的。
正如我们所看到的，合成孔径雷达(SAR)已经成为民用和军用遥感领域不可缺少的工具。
1. 如何定义分辨率雷达传感器产生的图像质量主要由分辨距离较近的物体的能力来衡量。
这种能力可以用分辨率差和单元大小来定义。
分辨距离是指在雷达图像中，两个回波面积相等的散射体可被分开并仍可被识别为独立散射体的最小距离。
散射体可能是单个物体，如两架独立的飞机，也可能是单个物体的组成部分，如单个飞机的机头、驾驶舱、发动机、机翼和尾部。
散射体的这种分离通常用跨航迹分量Dr和方位角或沿航迹分量Da （与雷达径向视线成直角的分量）来表示。
1分辨率单元格是一个矩形，其边Dr和Da定义了单元格的大小（图1）。

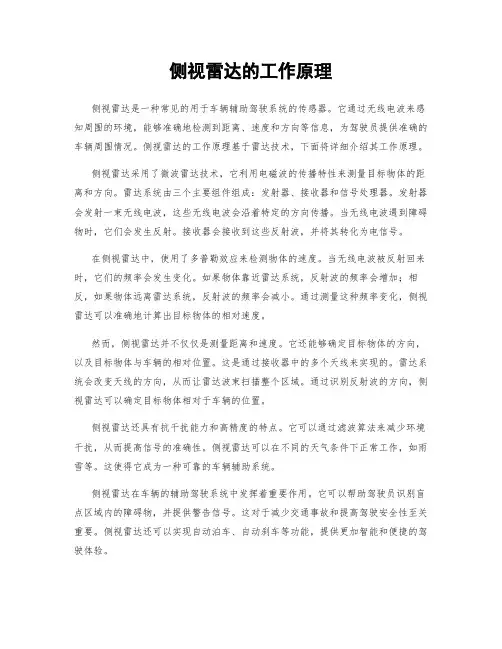

侧视雷达的工作原理侧视雷达是一种常见的用于车辆辅助驾驶系统的传感器。
它通过无线电波来感知周围的环境，能够准确地检测到距离、速度和方向等信息，为驾驶员提供准确的车辆周围情况。
侧视雷达的工作原理基于雷达技术，下面将详细介绍其工作原理。
侧视雷达采用了微波雷达技术，它利用电磁波的传播特性来测量目标物体的距离和方向。
雷达系统由三个主要组件组成：发射器、接收器和信号处理器。
发射器会发射一束无线电波，这些无线电波会沿着特定的方向传播。
当无线电波遇到障碍物时，它们会发生反射。
接收器会接收到这些反射波，并将其转化为电信号。
在侧视雷达中，使用了多普勒效应来检测物体的速度。
当无线电波被反射回来时，它们的频率会发生变化。
如果物体靠近雷达系统，反射波的频率会增加；相反，如果物体远离雷达系统，反射波的频率会减小。
通过测量这种频率变化，侧视雷达可以准确地计算出目标物体的相对速度。
然而，侧视雷达并不仅仅是测量距离和速度。
它还能够确定目标物体的方向，以及目标物体与车辆的相对位置。
这是通过接收器中的多个天线来实现的。
雷达系统会改变天线的方向，从而让雷达波束扫描整个区域。
通过识别反射波的方向，侧视雷达可以确定目标物体相对于车辆的位置。
侧视雷达还具有抗干扰能力和高精度的特点。
它可以通过滤波算法来减少环境干扰，从而提高信号的准确性。
侧视雷达可以在不同的天气条件下正常工作，如雨雪等。
这使得它成为一种可靠的车辆辅助系统。
侧视雷达在车辆的辅助驾驶系统中发挥着重要作用。
它可以帮助驾驶员识别盲点区域内的障碍物，并提供警告信号。
这对于减少交通事故和提高驾驶安全性至关重要。
侧视雷达还可以实现自动泊车、自动刹车等功能，提供更加智能和便捷的驾驶体验。
总结起来，侧视雷达是一种利用微波雷达技术来感知车辆周围环境的传感器。
它通过发送和接收无线电波来测量目标物体的距离、速度和方向，具有高度的精确性和可靠性。
侧视雷达在车辆辅助驾驶系统中起到至关重要的作用，提高了驾驶的安全性和舒适性。
微波遥感和成像侧视雷达工作基本原理概述微波遥感和成像侧视雷达是两种常用的遥感技术，它们通过利用微波的特性来获取地球表面信息。
本文将介绍微波遥感和成像侧视雷达的工作基本原理。
一、微波遥感的工作原理微波遥感是利用微波信号对地球物体和环境进行探测和测量的一种技术。
微波遥感系统由微波源、发射器、接收器和数据处理系统等组成。
1. 微波源微波源是产生微波信号的装置，常见的有微波发射机、毫米波源等。
微波源将电能转化为微波能量，并通过天线辐射出去。
2. 发射器发射器是将微波信号传输到目标物体的装置。
它可以调节微波信号的频率、幅度和极化等参数，并将微波信号辐射出去。
3. 接收器接收器是接收由目标物体反射回来的微波信号的装置。
它可以接收微波信号的幅度、相位和极化等信息。
4. 数据处理系统数据处理系统对接收到的微波信号进行处理和分析，从中提取出地球物体的特征信息。
常见的处理方法有滤波、解调、调幅和解调等。
二、成像侧视雷达的工作原理成像侧视雷达（InSAR）是一种利用雷达波束和合成孔径雷达（SAR）数据生成地表高程和表面形变等信息的技术。
1. SAR数据采集SAR是一种全天候、全时序、全天时的遥感技术。
它通过发射和接收脉冲雷达波束，测量地表物体的反射回波。
2. SAR数据处理SAR数据处理主要包括预处理、图像生成和解译等步骤。
预处理用于去除图像中的噪声和干扰，图像生成则是从原始数据中合成出高质量的成像结果。
3. 多幅SAR图像融合成像侧视雷达通过将多幅SAR图像进行融合，可以获取地表高程和形变等信息。
这是通过计算不同时间和角度下的雷达干涉图生成的。
4. 数据解译融合后的数据可以利用地表参考点进行几何校正和高程校正，进而得到具体的地表高程和形变等信息。
总结微波遥感和成像侧视雷达是两种常用的遥感技术，它们利用微波信号对地球物体和环境进行探测和测量。
微波遥感通过微波源、发射器、接收器和数据处理系统等装置，获得地球物体的特征信息。

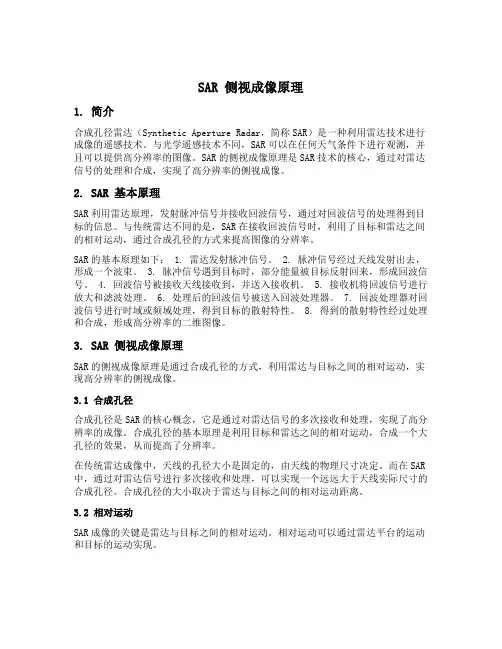

SAR 侧视成像原理1. 简介合成孔径雷达（Synthetic Aperture Radar，简称SAR）是一种利用雷达技术进行成像的遥感技术。
与光学遥感技术不同，SAR可以在任何天气条件下进行观测，并且可以提供高分辨率的图像。
SAR的侧视成像原理是SAR技术的核心，通过对雷达信号的处理和合成，实现了高分辨率的侧视成像。
2. SAR 基本原理SAR利用雷达原理，发射脉冲信号并接收回波信号，通过对回波信号的处理得到目标的信息。
与传统雷达不同的是，SAR在接收回波信号时，利用了目标和雷达之间的相对运动，通过合成孔径的方式来提高图像的分辨率。
SAR的基本原理如下： 1. 雷达发射脉冲信号。
2. 脉冲信号经过天线发射出去，形成一个波束。
3. 脉冲信号遇到目标时，部分能量被目标反射回来，形成回波信号。
4. 回波信号被接收天线接收到，并送入接收机。
5. 接收机将回波信号进行放大和滤波处理。
6. 处理后的回波信号被送入回波处理器。
7. 回波处理器对回波信号进行时域或频域处理，得到目标的散射特性。
8. 得到的散射特性经过处理和合成，形成高分辨率的二维图像。
3. SAR 侧视成像原理SAR的侧视成像原理是通过合成孔径的方式，利用雷达与目标之间的相对运动，实现高分辨率的侧视成像。
3.1 合成孔径合成孔径是SAR的核心概念，它是通过对雷达信号的多次接收和处理，实现了高分辨率的成像。
合成孔径的基本原理是利用目标和雷达之间的相对运动，合成一个大孔径的效果，从而提高了分辨率。
在传统雷达成像中，天线的孔径大小是固定的，由天线的物理尺寸决定。
而在SAR 中，通过对雷达信号进行多次接收和处理，可以实现一个远远大于天线实际尺寸的合成孔径。
合成孔径的大小取决于雷达与目标之间的相对运动距离。
3.2 相对运动SAR成像的关键是雷达与目标之间的相对运动。
相对运动可以通过雷达平台的运动和目标的运动实现。
在雷达平台运动方面，可以通过航天器、飞机、卫星等载体来实现。

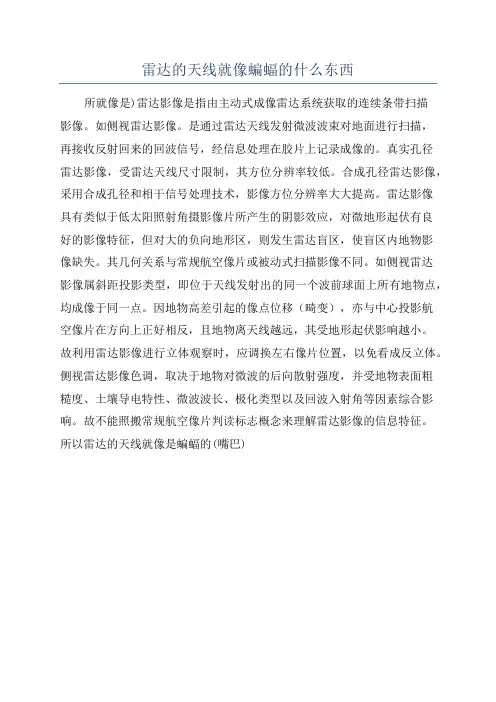

雷达的天线就像蝙蝠的什么东西
所就像是)雷达影像是指由主动式成像雷达系统获取的连续条带扫描
影像。
如侧视雷达影像。
是通过雷达天线发射微波波束对地面进行扫描，
再接收反射回来的回波信号，经信息处理在胶片上记录成像的。
真实孔径
雷达影像，受雷达天线尺寸限制，其方位分辨率较低。
合成孔径雷达影像，采用合成孔径和相干信号处理技术，影像方位分辨率大大提高。
雷达影像
具有类似于低太阳照射角摄影像片所产生的阴影效应，对微地形起伏有良
好的影像特征，但对大的负向地形区，则发生雷达盲区，使盲区内地物影
像缺失。
其几何关系与常规航空像片或被动式扫描影像不同。
如侧视雷达
影像属斜距投影类型，即位于天线发射出的同一个波前球面上所有地物点，均成像于同一点。
因地物高差引起的像点位移（畸变），亦与中心投影航
空像片在方向上正好相反，且地物离天线越远，其受地形起伏影响越小。
故利用雷达影像进行立体观察时，应调换左右像片位置，以免看成反立体。
侧视雷达影像色调，取决于地物对微波的后向散射强度，并受地物表面粗
糙度、土壤导电特性、微波波长、极化类型以及回波入射角等因素综合影响。
故不能照搬常规航空像片判读标志概念来理解雷达影像的信息特征。
所以雷达的天线就像是蝙蝠的(嘴巴)。
雷达成像技术研究及其应用雷达是能够探测、定位、跟踪和识别目标的一种电子设备。
雷达技术在许多领域拥有广泛的应用，如气象、军事、导航、飞行器、地质勘探等等。
其中，雷达成像技术作为雷达技术的重要分支，发挥了极其重要的作用。
本文将重点探讨雷达成像技术的研究及其应用。
一、雷达成像技术的研究雷达成像技术是一种利用雷达探测的电磁波反射信号，获取地面物体的内部结构和边缘轮廓的一种技术。
雷达成像技术最早应用于军事领域，随着科技的不断进步，其应用范围也越来越广泛。
雷达成像技术是以目标反射的电磁波为基础，利用电磁波的波动性质，测量和分析目标的空间分布特征，获得高分辨率的成像信息。
对于雷达成像技术的研究，主要分为两个方面：第一个方面是研究成像算法，第二个方面是研究成像设备。
其中，成像算法通常分为时域算法和频域算法。
时域算法又分为脉冲压缩成像算法和基于傅里叶变换算法的成像算法。
而频域算法则分布为基于波前重建算法和基于合成孔径雷达算法的成像算法。
在成像设备方面，目前主要有卫星雷达、飞机雷达、舰船雷达、探地雷达等。
卫星雷达主要用于遥感和环境监测，可以为地球观测提供重要数据；飞机雷达主要用于飞行器导航和监测；而舰船雷达则用于海上防御和导航；探地雷达则用于地质勘探和探测物源等领域。
不同类型的雷达设备有不同的技术指标要求。
二、雷达成像技术的应用雷达成像技术在许多领域都有广泛的应用，下面主要介绍其在军事、地质勘探和医学领域的应用。
1、军事领域在军事领域，雷达成像技术是一种非常重要的侦察手段。
通过雷达成像技术，可以实现对远距离目标进行探测和定位，进而实现有效的监视和打击目标。
尤其在对隐形战斗机、导弹和舰艇等难以直接侦查的目标进行监视时，雷达成像技术更具有优势。
2、地质勘探地质勘探是雷达成像技术的一个重要应用领域。
利用雷达成像技术可以探测到地下深层信息，有助于研究地质构造和岩石内部结构。
在石油勘探、煤炭勘探和矿产勘探等领域，雷达成像技术都有非常重要的作用。
微波遥感和成像侧视雷达工作基本原理微波遥感和成像侧视雷达（SAR）是现代遥感技术中常用的两种手段。
微波遥感利用微波辐射与地球表面的相互作用来获取地表信息，而SAR则是通过侧视雷达传感器获取地表高分辨率的图像。
本文将重点介绍微波遥感和SAR的工作原理。
一、微波遥感的工作原理微波遥感利用微波辐射与地球表面的相互作用来获取地表信息。
微波辐射是一种电磁波辐射，它在遥感中起到传感和信息获取的作用。
微波辐射的频率通常处于0.1 GHz到100 GHz之间，波长在米到厘米量级。
微波遥感在地球观测中的应用非常广泛，包括农业、林业、海洋、城市规划、气象预报等领域。
微波遥感可以穿透云层和大气，不受光学遥感中云层、雾霾等因素的限制，因此在一些特殊气象条件下有着明显的优势。
微波遥感主要利用微波辐射与地表的反射、散射、发射等作用来获取地表信息。
反射是指微波辐射射到地表后一部分被地表反射回来；散射是指微波辐射经过地表后被地表非均匀分布的目标散射回来；发射是指地表目标吸收微波辐射后再发射出来。
通过微波辐射与地表的相互作用，可以获取地表的物理和化学性质的信息，如植被的水分含量、土壤的湿度、冰雪的厚度等。
二、成像侧视雷达（SAR）的工作原理成像侧视雷达（SAR）是一种利用雷达技术获取地表高分辨率图像的遥感手段。
与传统雷达不同，SAR可以利用飞行平台上的合成孔径雷达（Synthetic Aperture Radar）传感器进行高精度成像。
SAR的工作原理是通过向地表发射微波脉冲，然后接收并记录反射回来的微波信号。
SAR的传感器不仅可以测量微波信号的强度，还可以获取其相位信息。
通过记录不同时刻接收到的信号，可以对信号进行合成处理，从而形成一幅高分辨率的地表图像。
SAR的成像原理与光学相机类似，都是通过获取目标反射或散射的信号来获得图像。
不同的是，SAR利用微波辐射而不是可见光，在夜晚或云层密布的情况下仍然能够进行观测。
SAR在地表观测中具有很高的分辨率和穿透性能，可以获取地表物体的微小变化，如地表高度、地表形态等。
机载侧视雷达的工作原理
机载侧视雷达是一种用于飞行器导航和障碍物避免的雷达系统。
它的工作原理是利用雷达波束扫描侧向地面，以获取关于飞行器周围环境的信息。
具体的工作原理如下：
1. 发射：雷达系统发射窄束宽度的电磁波信号，通常是微波或毫米波。
2. 接收：当电磁波信号与地面或障碍物相互作用时，它会发生散射、反射和折射。
雷达系统接收到经过散射后的回波信号。
3. 处理：接收到的回波信号会经过信号处理，通过分析回波的特征，例如回波能量、时间延迟和频率变化等，来提取环境信息。
4. 显示：处理后的数据会被传输到驾驶舱内，通过显示器上的图像或视觉警告来提供导航和障碍物避免的相关信息。
机载侧视雷达通过连续扫描地面和障碍物，可以为飞行器提供实时的地形、地貌、建筑物等环境信息。
这对于飞行器的导航、飞行路径规划和避免障碍物非常重要，尤其是在低空飞行或复杂地形条件下的飞行中。
雷达探测成像原理雷达探测成像原理是利用雷达技术来获取目标物体的空间位置和形态信息的一种方法。
雷达探测成像主要依靠雷达回波信号的时间延迟、幅度和相位信息来反映目标物体的距离、速度及散射特性。
雷达系统通过发射一束电磁波（通常是微波或毫米波）来照射目标物体，然后接收目标物体散射回来的电磁波。
发射的电磁波在传播过程中遇到目标物体后会发生反射、绕射和散射等现象，而这些散射回来的电磁波就是雷达回波信号。
雷达系统通过接收雷达回波信号，并经过合适的信号处理分析，可以提取出目标物体与雷达之间的距离、速度等信息。
具体的成像过程一般可以分为以下几个步骤：1. 发射信号：雷达系统向目标物体发射一束电磁波；2. 接收回波信号：雷达系统接收目标物体散射回来的电磁波，这些电磁波就是回波信号；3. 信号处理：通过对回波信号进行时域和频域的信号处理，可以提取出目标物体的距离、速度等信息；4. 显示成像：将处理后的数据进行可视化处理，以生成目标物体的成像图像。
在实际应用中，雷达能够实现高分辨率的成像主要归功于以下几个原因：1. 雷达系统的高频率：高频率的电磁波有较短的波长，使得雷达能够探测到较小尺寸的目标物体；2. 天线的高增益：天线的高增益能够提高回波信号的接收效果，增强目标物体的检测能力；3. 高速信号处理器：现代雷达系统配备了高速信号处理器，能够实时地对回波信号进行处理和分析，加快成像速度和提高图像质量；4. 多普勒效应：利用多普勒频移可以判断目标物体的速度信息，从而实现速度与位置的同时成像；5. 多脉冲雷达：采用多脉冲技术可以提高雷达的距离分辨率，使得雷达能够分辨距离很近的目标物体。
总结起来，雷达探测成像利用雷达回波信号的时间延迟、幅度和相位信息来获取目标物体的空间位置和形态信息。
通过合适的信号处理和成像方法，雷达能够在各种环境下实现高分辨率、高灵敏度的目标成像。
